Литье самозатвердевающая фурановая смола для литья стали, чугуна, ковкого чугуна, специальная смола для песчаного литья, высокопрочное отверждение

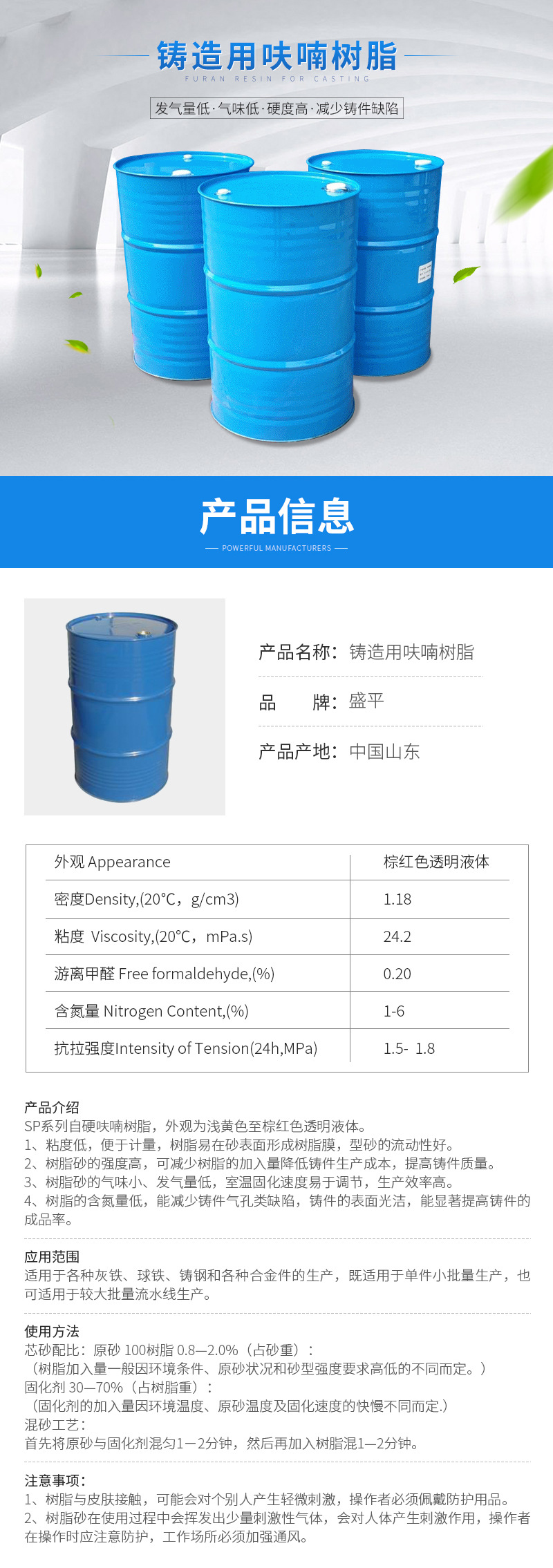

盛平系列自硬呋喃树脂具有以下优势和特点：

1. 终强度高

加入量少成本低

2. 固化速度快

树脂固化速度快，可以缩短生产周期，提高生产效率。

3. 绿色环保

树脂游离甲醛含量很低，小于0.05％，只有行业标准规定的20%, 而且树脂加入量少，从而对环境污染大大减少， 工人的劳动条件明显改善。



4. 质量性能稳定

盛平树脂是用全新的合成工艺合成, 生产过程电脑控制，除去人为因素，树脂质量稳定。

5. 造型制芯时不需再加入硅烷

6. 可提高铸件质量和成品率，降低成本

树脂加入量的降低将降低型、芯发气量，有利于减轻或消除铸件气孔类缺陷; 由于固化速度快，固化剂加入量相应降低, 可减轻铸件表面增S、球化不良缺陷。





[ 使用指南]

1. 混砂工艺

树脂加入量一般为0.7-1.5%（占砂重），固化剂加入量一般为30-70%（占树脂重）， 用连续式或间歇式混砂机先将砂子和固化剂混匀，然后再加入树脂混匀，混砂时间一般为5-60 秒，混匀后立即出砂使用。

2. 树脂加入量的选择

由于各使用厂家所用的原砂粒形、粒度、含泥量等指标差别较大，型、芯的重量及复杂程度不同，树脂的加入量应以满足生产需要为原则，在强度满足生产要求的前提下尽量减少树脂的加入量。

3. 脱模时间的控制

控制适当的脱模时间（一般10-40 分钟），脱模过早会产生粘模甚至坏型、芯或塌箱；脱模过晚则脱模困难甚至会损坏型、芯或模型。

4. 固化速度控制

固化速度过慢，适当增加固化剂的加入量（一般不宜超过70%）或更换固化速度更快的固化剂；固化速度过快， 适当减少固化剂的加入量（一般不宜低于30%）或更换固化速度更慢的固化剂。



[ 包装]

230kg/铁桶 或 1000kg/吨桶。
