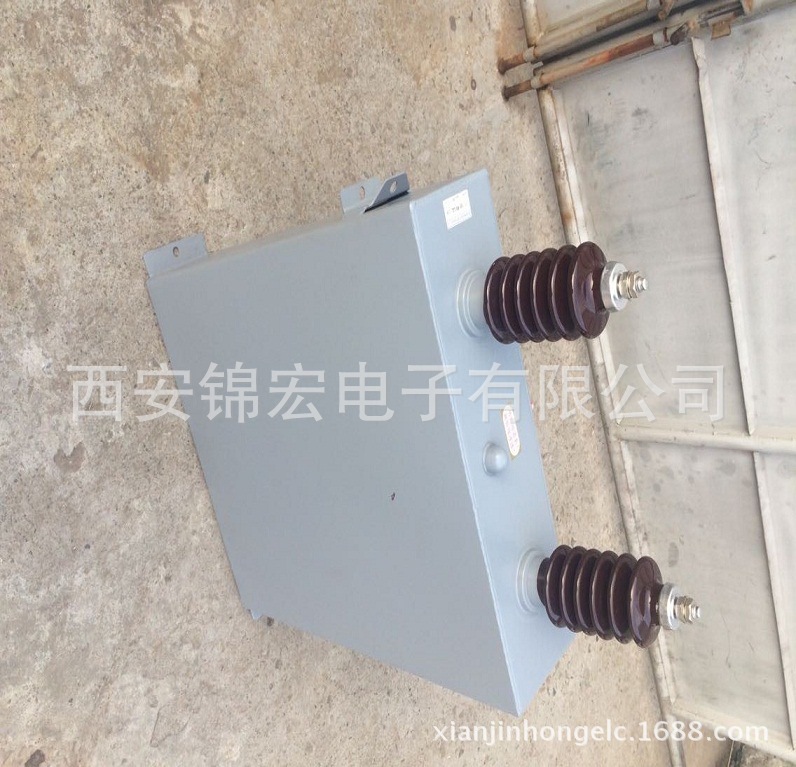

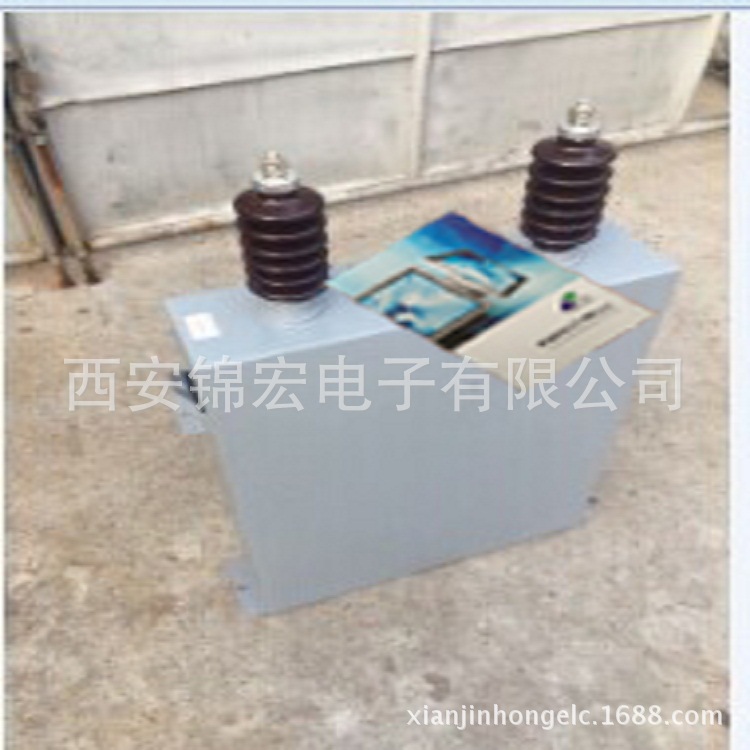

Конденсатор фильтра высокого напряжения Afm8-100-1W Xi'An Jin Hong
Offer ID: 43875896830
Оформить заказ
| Изображение | Модель | Цена (CNY / RUB) | В наличии | SKU ID | Кол-во / Корзина |
|---|---|---|---|---|---|
📦 | AFM8-100-1W | 3шт: ¥990.00, 30шт: ¥970.00 | 613 | 4662609103861 |
Статистика продавца
Свойства товара
Описание товара
西安锦宏电子有限公司欢迎您来电咨询采购
联系人：余经理 电话：13519124299 /029-89352058 QQ ：22358940
（温馨提示：本店铺所有产品所标价格均只作为临时参考价，不作为成交价，各位客户在确定购买前请咨询确认最终成交价格，没有确认价格前拍下，我公司一律作为无效订单处理）
高压滤波电容器
主要技术性能及要求
●电容偏差
A. 带通滤波器用： ≤ ±5% ； B. 高通滤波器用： ≤ ±7.5% 。
●介质损耗角正切值tanδ
A. 不带内熔丝的电容器，20℃下：
对膜纸复合介质： tanδ≤0.0012。
对全膜介质： tanδ≤0.0005。
B. 带内熔丝的电容器，由购买方与我公司协商确定。
●稳态过电压
电容器连续运行电压为1.0Un，且能在总额定谐波电压Uh加以下所规定的基波电压下运行相应的时间为；
在1.10倍额定电压下能够长期运行；
在1.15倍额定电压下每24小时中不超过30分钟；
在1.20倍额定电压下不超过5分钟；
在1.30倍额定电压下不超过1分钟。
●电容器最大允许容量不超过1.35Qn。
●投入运行时，其端子上的剩余电压应不超过0.1Un。
●安装运行地区的海拔高度不超过1000m。
●安装运行地区环境空气温度范围-50℃～+55℃。
●安装运行场所应无剧烈的机械振动、无有害气体及蒸汽、无导电性及爆炸性尘埃。
序号 | 型号 | 额定电压(KV) | 额定电容(Kvar) | 标称电容(μF) | 外形尺寸(mm) | 图 号 | 接线柱 | 重量 | ||||||
L | B | h | H1 | H | C | D | kg | |||||||
1 | AFM1.2-100-1W | 1.2 | 100 | 221.0 | 380 | 155 | 380 | 350 | 450 | 250 | / | 2 | M16 | 32 |
| ||||||||||||||
16 | AFM6.3-225-1W | 6.3 | 225 | 18.04 | 440 | 180 | 322 | 456 | 746 | 260 | 137 | 3 | M16 | 57 |
17 | AFM6.3-250-1W | 6.3 | 250 | 20.05 | 440 | 180 | 336 | 496 | 786 | 260 | 137 | 3 | M16 | 63 |
18 | AFM6.4-200-1W | 6.4 | 200 | 15.54 | 440 | 180 | 297 | 431 | 721 | 260 | 137 | 3 | M16 | 54 |
19 | AFM6.4-300-1W | 6.4 | 300 | 23.31 | 440 | 180 | 443 | 586 | 876 | 260 | 137 | 3 | M16 | 73 |
20 | AFM6.5-80-1W | 6.5 | 80 | 6.03 | 380 | 115 | 207 | 350 | 560 | 250 | / | 2 | M12 | 25 |
21 | AFM6.5-200-1W | 6.5 | 140 | 10.55 | 440 | 143 | 257 | 391 | 641 | 260 | 107 | 3 | M12 | 40 |
22 | AFM6.5-200-1W | 6.5 | 200 | 15.07 | 440 | 180 | 287 | 421 | 711 | 260 | 137 | 3 | M16 | 53 |
23 | AFM6.6-150-1W | 6.6 | 150 | 10.96 | 440 | 143 | 272 | 406 | 656 | 260 | 107 | 3 | M12 | 41 |
24 | AFM6.6-150-1W | 6.6 | 300 | 21.92 | 440 | 180 | 443 | 586 | 876 | 260 | 137 | 3 | M16 | 73 |
25 | AFM6.8-300-1W | 6.8 | 300 | 20.65 | 440 | 180 | 466 | 626 | 916 | 260 | 137 | 3 | M16 | 77 |
26 | AFM6.8-310-1W | 6.8 | 310 | 21.34 | 440 | 180 | 481 | 641 | 931 | 260 | 137 | 3 | M16 | 79 |
27 | AFM6.8-334-1W | 6.8 | 334 | 22.99 | 440 | 180 | 531 | 691 | 981 | 260 | 137 | 3 | M16 | 84 |
28 | AFM6.9-100-1W | 6.9 | 100 | 6.69 | 380 | 143 | 207 | 350 | 600 | 250 | / | 2 | M12 | 31 |
29 | AFM6.8-117-1W | 6.9 | 117 | 7.82 | 380 | 165 | 207 | 350 | 600 | 250 | / | 2 | M12 | 34 |
30 | AFM6.8-150-1W | 6.9 | 150 | 10.03 | 440 | 143 | 272 | 406 | 656 | 260 | 107 | 3 | M12 | 41 |
31 | AFM6.9-300-1W | 6.9 | 300 | 20.06 | 440 | 180 | 458 | 601 | 891 | 260 | 137 | 3 | M16 | 74 |
32 | AFM7-33.3-1W | 7 | 33.3 | 2.16 | 320 | 110 | 115 | 235 | 445 | 220 | / | 1 | M12 | 14 |
33 | AFM7-50-1W | 7 | 50 | 3.25 | 320 | 110 | 180 | 300 | 510 | 220 | / | 1 | M12 | 14 |
34 | AFM7-100-1W | 7 | 100 | 6.50 | 380 | 143 | 207 | 350 | 600 | 250 | / | 2 | M12 | 31 |
35 | AFM7-125-1W | 7 | 125 | 8.12 | 380 | 165 | 207 | 350 | 600 | 250 | / | 2 | M34 | 34 |
36 | AFM7-150-1W | 7 | 150 | 9.47 | 440 | 143 | 262 | 396 | 646 | 260 | 107 | 3 | M12 | 40 |
37 | AFM7-166.7-1W | 7 | 166.7 | 10.83 | 440 | 143 | 297 | 431 | 681 | 260 | 107 | 3 | M16 | 52 |
38 | AFM6.8-300-1W | 7 | 200 | 12.99 | 440 | 180 | 277 | 411 | 701 | 260 | 137 | 3 | M16 | 52 |
39 | AFM7-250-1W | 7 | 250 | 16.24 | 440 | 180 | 376 | 536 | 826 | 260 | 137 | 3 | M16 | 68 |
40 | AFM7-300-1W | 7 | 300 | 19.49 | 440 | 180 | 466 | 626 | 916 | 260 | 137 | 3 | M16 | 77 |
41 | AFM7-334-1W | 7 | 334 | 21.70 | 440 | 180 | 531 | 691 | 981 | 260 | 137 | 3 | M16 | 84 |
42 | AFM7.250-1W | 7.2 | 50 | 3.07 | 320 | 110 | 190 | 310 | 520 | 220 | / | 1 | M12 | 19 |
43 | AFM7.2-60-1W | 7.2 | 60 | 3.68 | 320 | 110 | 230 | 350 | 560 | 220 | / | 1 | M12 | 23 |
44 | AFM7.2-100-1W | 7.2 | 100 | 6.14 | 380 | 143 | 207 | 350 | 600 | 250 | / | 2 | M12 | 31 |
45 | AFM7.2-125-1W | 7.2 | 125 | 7.68 | 380 | 165 | 207 | 350 | 600 | 250 | / | 2 | M12 | 34 |
46 | AFM7.2-150-1W | 7.2 | 150 | 9.21 | 440 | 143 | 282 | 416 | 666 | 260 | 107 | 3 | M12 | 42 |
47 | AFM7.2-166.7-1W | 7.2 | 166.7 | 10.24 | 440 | 143 | 312 | 446 | 696 | 260 | 107 | 3 | M12 | 45 |
48 | AFM7.2-175-1W | 7.2 | 175 | 10.75 | 440 | 180 | 252 | 386 | 676 | 260 | 137 | 3 | M16 | 49 |
49 | AFM7.2-200-1W | 7.2 | 200 | 12.28 | 440 | 180 | 297 | 431 | 721 | 260 | 137 | 3 | M16 | 54 |
50 | AFM7.2-233.3-1W | 7.2 | 233.3 | 14.33 | 440 | 180 | 331 | 491 | 781 | 260 | 137 | 3 | M16 | 63 |
51 | AFM7.2-250-1W | 7.2 | 250 | 15.35 | 440 | 180 | 361 | 521 | 811 | 260 | 137 | 3 | M16 | 67 |
52 | AFM7.2-300-1W | 7.2 | 300 | 18.42 | 440 | 180 | 466 | 626 | 916 | 260 | 137 | 3 | M16 | 77 |
53 | AFM7.2-310-1W | 7.2 | 310 | 19.03 | 440 | 180 | 481 | 641 | 931 | 260 | 137 | 3 | M16 | 79 |
54 | AFM7.2-334-1W | 7.2 | 334 | 20.51 | 440 | 180 | 511 | 671 | 691 | 260 | 137 | 3 | M16 | 82 |
55 | AFM7.2-334-1W | 7.2 | 334 | 20.51 | 440 | 180 | 531 | 691 | 981 | 260 | 137 | 3 | M16 | 84 |
56 | AFM7.3-200-1W | 7.3 | 200 | 11.95 | 440 | 180 | 282 | 416 | 706 | 260 | 137 | 3 | M16 | 53 |
57 | AFM7.4-200-1W | 7.4 | 200 | 11.63 | 440 | 180 | 277 | 411 | 701 | 260 | 137 | 3 | M16 | 52 |
58 | AFM7.4-350-1W | 7.4 | 350 | 20.34 | 440 | 180 | 511 | 671 | 961 | 260 | 137 | 3 | M16 | 82 |
59 | AFM7.5-100-1W | 7.5 | 100 | 5.66 | 380 | 143 | 207 | 350 | 600 | 250 | / | 2 | M12 | 31 |
