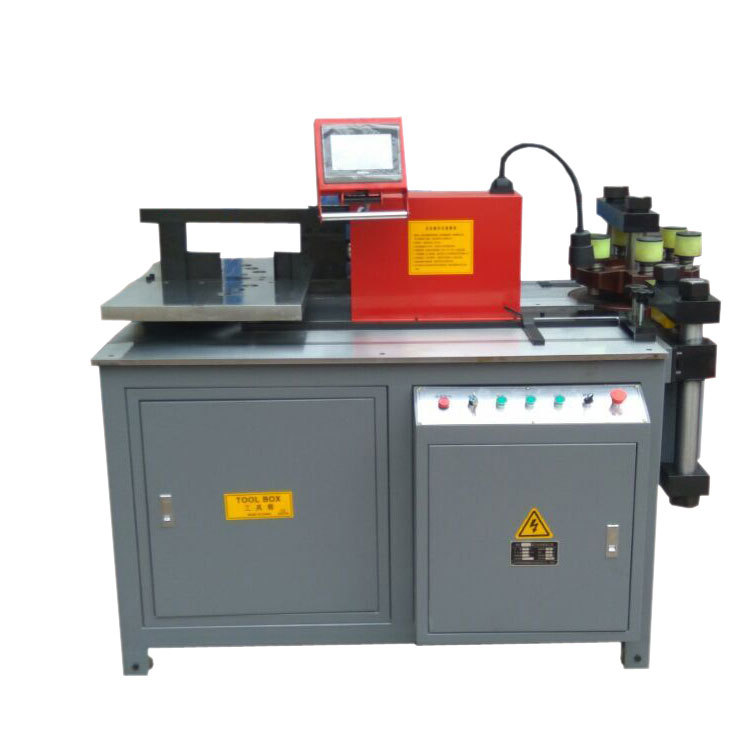

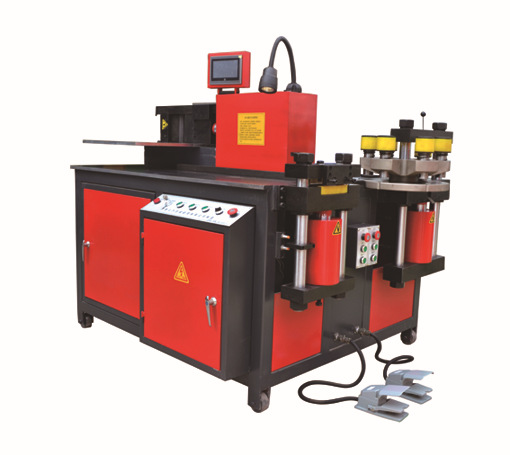

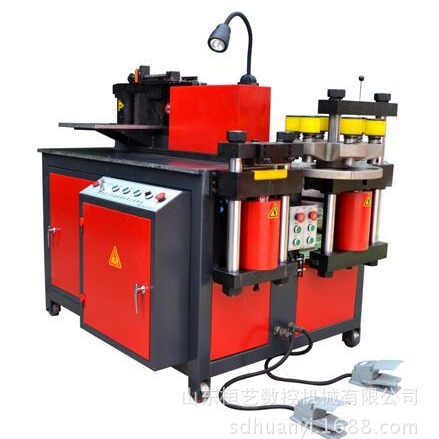

Трехстанционная машина для шины, многофункциональная машина для обработки медных шин, многопозиционная машина для обработки шин, три в одном

桓艺本系列母线加工机有冲、剪、折三个单元，主要功能为加工不同规格的铜、铝母线，只需用相应的加工单元，就能方便、快捷的对铜、铝排进行剪切、冲孔（圆孔、腰型孔），折平弯、立弯、压花、压平、扭麻花、压电缆接头等各种不同的加工。广泛用于高低压开关柜、变电站、母线槽、桥架、电器开关、通讯设备、家用电器、船舶制造、办公自动化设备、电梯制造、机箱机柜制造等电气成套制造行业。

■ 主要特点
1. 剪切工位采用双立柱结构剪切结构，剪口平整，无废料，无毛刺，无塌角。

2. 冲孔工位采用四模位转盘，且转盘为整体加工件，保证了上模和下模的绝对对中，

   提高了模具的同心度，模具使用寿命大大提高。

3. 折弯工位采用闭式折弯结构，使其加工平弯及压花更均匀。

4. 折弯工位采用双工作台，实现了真正意义上的互不影响。

5. 机器的三个工作工位可以同时工作，互不影响，大大提高了工作效率。

6. 液压油箱采用3mm厚钢板焊接，并作了磷化处理，使液压油长期使用不会变质。

7. 机器上将有脚轮，可以方便的移动。

8. 采用PLC控制，与传统的继电器控制相比更加的稳定可靠。

设备参数
冲孔：Φ4.3≈Φ25，最大厚度：12mm，最大宽度：150mm。
剪切：最大厚度：12mm，最大宽度：150mm。
折弯：平弯12mmX150mm，立弯：100mm（10mm厚度）
外形尺寸：长×宽×高＝1600mm×1200mm×900mm
重量：1350㎏

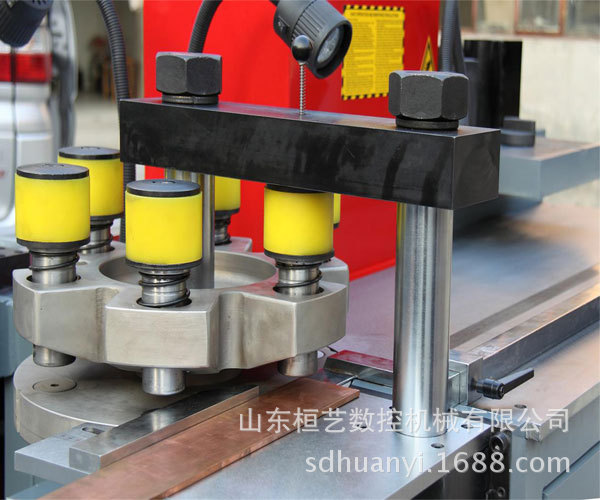

冲孔单元采用齿形转塔式,可同时安装6套冲孔模具.

标准模具配置：

1、冲孔模具：φ7、φ9、φ11、φ13、φ17、φ13*18   各一套

2、剪切模具：   一副

3、平弯模具：   一套

4、立弯模具：一套

5. 压花模具：一套

主要配件选用：

主电机            盐城立佳    4kw                       3台
齿轮泵            台湾新鸿  HGP-3A-F11                  3台
电磁换向阀        上海枫毅  DSG-02-3C60-AC220V         3只
直动式溢流阀      上海枫毅     DG-02H                  3只
交流接触器         施耐德
热继电器           施耐德
