Набор для производства осциллографа DSO138, учебный набор, открытый исходный код цифрового осциллографа STM32

 包装配套纸质英文使用说明书，出口贸易专供

建议使用旧版168的外壳，新版128g外壳兼容性不太好（有个板子会压弯）

 DSO138成品   134g                               DSO138散件   136g

下图为旧版168g外壳安装效果图（左图红色按键），新版128g外壳安装效果图（右图白色按键）

• 特性指标：

  • 最高实时取样率：1Msps
  • 精度：12Bit
  • 取样缓冲器深度：1024字节
  • 模拟频带宽度： 0 - 200KHz
  • 垂直灵敏度：10mV/Div – 5V/Div (按1-2-5 方式递进)
  • 垂直位移可调，并带有指示
  • 输入阻抗：1MΩ
  • 最高输入电压：50Vpp（1:1探头），400Vpp（10:1探头）
  • 耦合方式包括DC/AC/GND
  • 水平时基范围：10μs/Div – 50s/Div (按1-2-5 方式递进)
  • 具有自动、常规和单次触发方式，方便捕捉瞬间波形
  • 可用上升或下降边沿触发
  • 触发电平位置可调，并带有指示
  • 可观测触发之前的波形(负延迟)
  • 可随时冻结波形显示(HOLD 功能)
  • 自带1KHz /3.3V方波测试信号源
  • 带波形参数数字显示，可显示的参数有：频率、周期、脉宽、占空比、最大值、最小值、平均值、峰峰值、有效值
  • 保存/调出波形，关机波形不消失

   开启/关闭波形参数显示的方法：将光标置于时基位置，长按【OK】键。

  保存波形的方法：同时按【SEL】和【+】键。

  调出已保存波形的方法：同时按【SEL】和【-】键。

  进入测试模式的方法：按住【OK】后按【RESET】键，如果看到LED快速闪动，则说明单片机的PB或PC端口（这些端口包含与LCD连接的连线）存在短路，需要找出后去除；如果看到LED以大约4秒的周期闪动，则可以用电压表查找与单片机端口有关连接线中的可能的开路，具体方法请参阅说明书。





  英文��料：

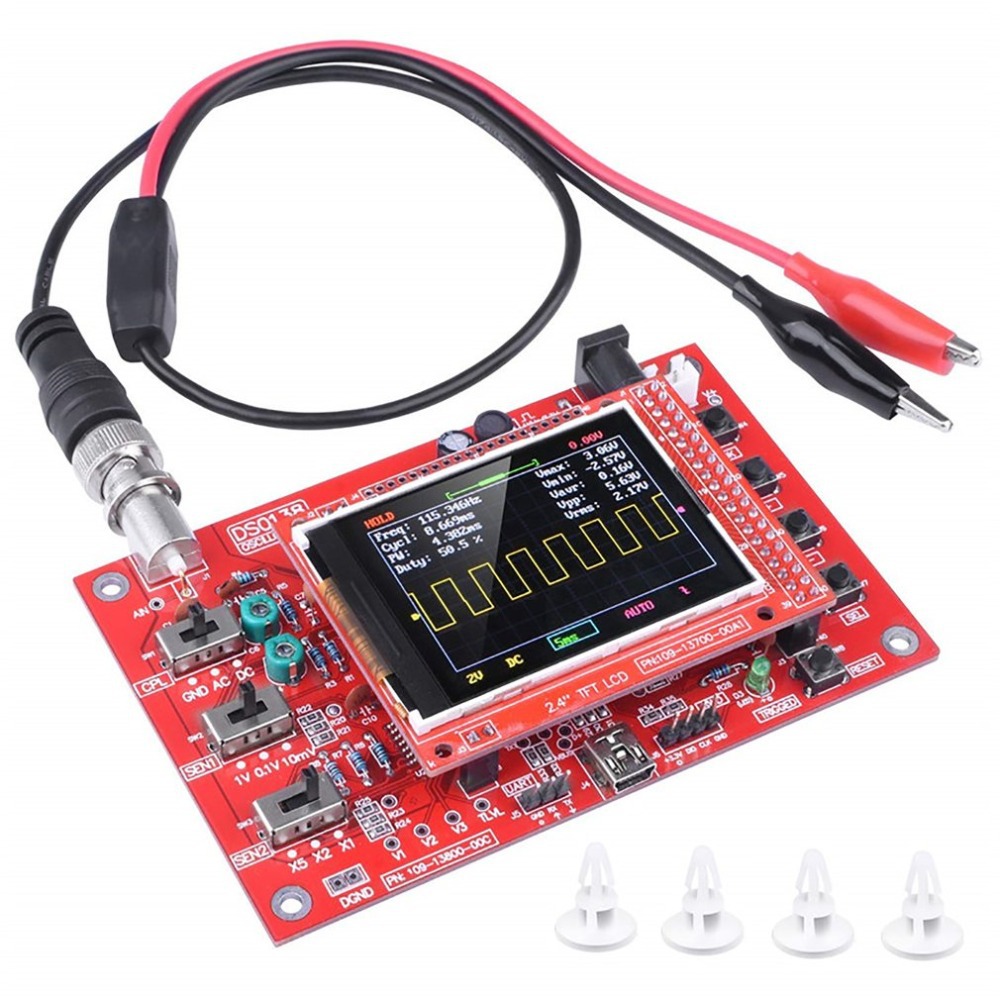

  This DSO138 digital oscilloscope kit adopts ARM Cortex-M3 processor and with 2.4-inch TFT screen. It's easy and reliable for circuit operation. It can display frequency, period, pulse width, duty ratio, MAX./MIN./AVG./Peak-Peak/virtual values.

  Features:
  This kit uses ARM Cortex-M3 processor (STM32F103C8), and includes a 2.4-inch color TFT display screen, can be used as ARM test development board.
  Can be secondary development on the basis of this kit, for example, it can be changed to Millivoltmeter, data loggers.
  Adjustable vertical displacement, and with instructions.
  With automatic, regular and one-shot modes, easy to capture the moment waveform.
  Available rising or falling edge trigger.
  Observable previous trigger waveform (negative delay).
  Can freeze at any time waveform display (HOLD function).
  Comes 1Hz /3.3V square wave test signal source.
  With waveform parameter digital display, including frequency, period, pulse width, duty ratio, MAX./MIN./AVG./Peak-Peak/virtual values.
  Waveform storage function: will not lose the waveform after power off.
  Short-circuit and open-circuit detection: can help the user find out the soldering error.
  TFT controller recognition function.

  Note:
  This DIY kit is not soldered yet!

  Specifications:
  Maximum Real-time Sampling Rate: 1Msps
  Accuracy: 12Bit
  Sampling Buffer Depth: 1024 bytes
  Analog Bandwidth: 0-200KHz
  Vertical Sensitivity: 10mV / Div - 5V / Div (1-2-5 progressive manner)
  Input Impedance: 1MΩ
  Maximum Input Voltage: 50Vpp (1: 1 probe), 400Vpp (10: 1 probe)
  Coupling Modes: DC / AC / GND
  The Horizontal Time Base Range: 10μs / Div - 50s / Div (1-2-5 progressive manner)
  Supply Voltage: DC 9V
  PCB Size: 117 * 76mm / 4.6 * 3in
  Screen Size: 52 * 40mm / 2 * 1.57in
  Package Size: 18 * 12.5 * 3cm / 7.08 * 4.92 * 1.18in
  Package Weight: 119g / 4.21oz

  Package List:

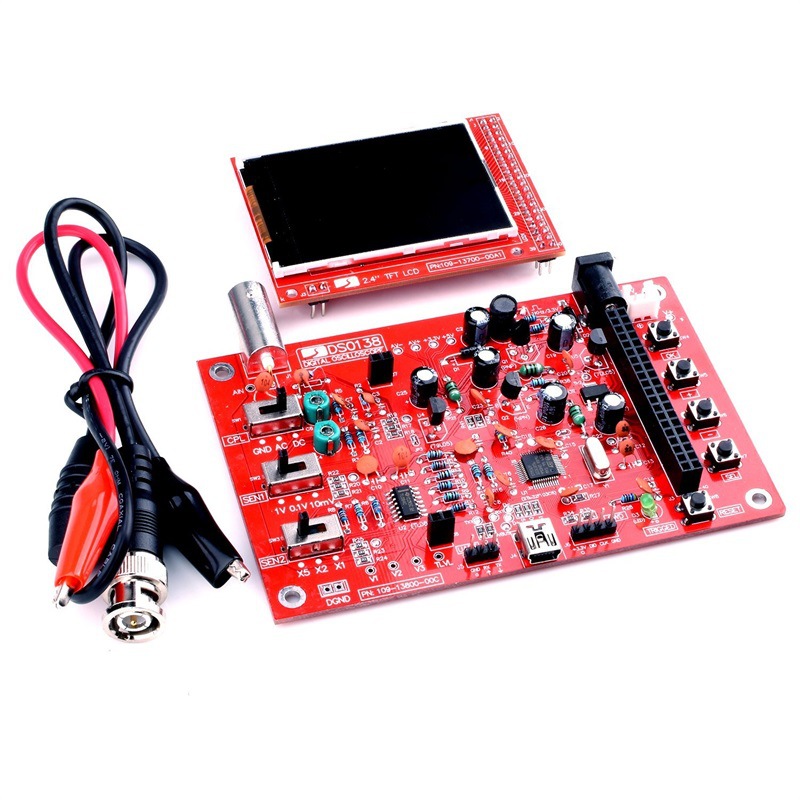

  1 * DSO138 DIY Digital Oscilloscope Kit
  1 * Probe
  2 * User Manual(English)





  包装清单：

  主板1块，所有元器件料包1袋，显示屏1块，简易探头1根，使用说明、装配说明各1份







DSO138示波器制作套件特点：

• 面向电子制作实训，说明资料完整详细，包括电路图、制作指导、使用说明、故障排除办法等，制作成功率高。
• 元件种类多样，适合学生进行元件识别、直插元件焊接、贴片元件焊接训练。
• 学生可在制作的同时获得一件实用工具，可对音频、视频同步、低频开关电源、红外接收发射等许多场合的信号波形进行有效观察测量，增加学习兴趣，提高学习效果。
• 套件采用ARM Cortex-M3处理器（STM32F103C8），并包含一块2.4寸彩色TFT显示屏，可作为ARM开发试验板。
• 电路简单可靠，价格低廉

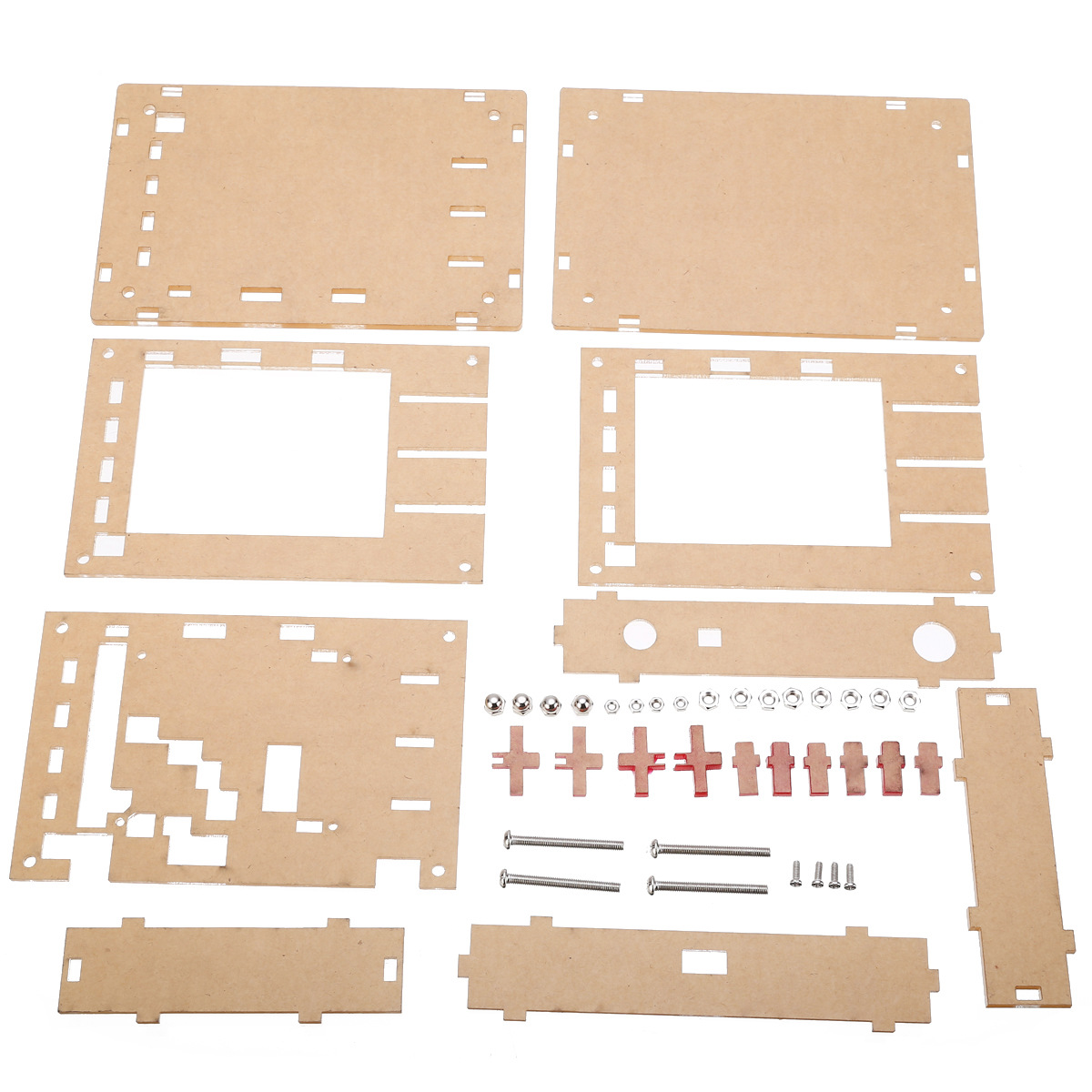

• 新版外壳安装：





旧版外壳安装：
