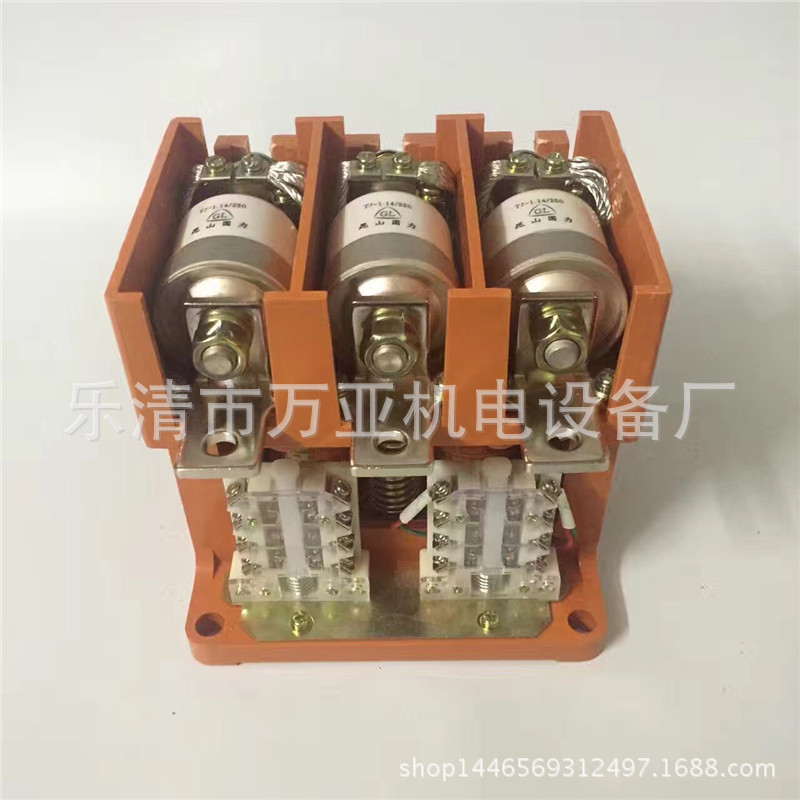

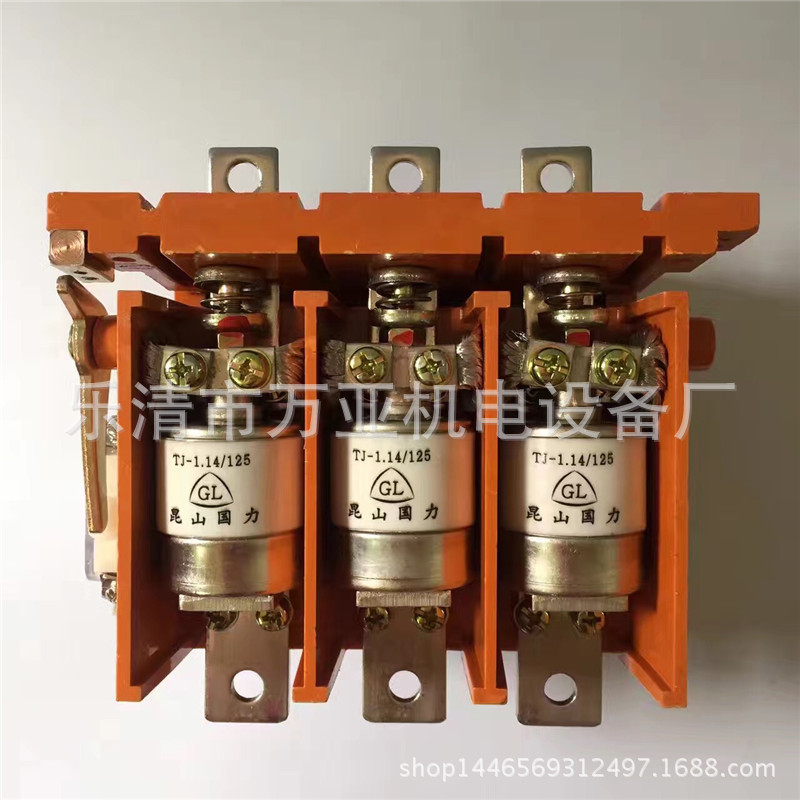

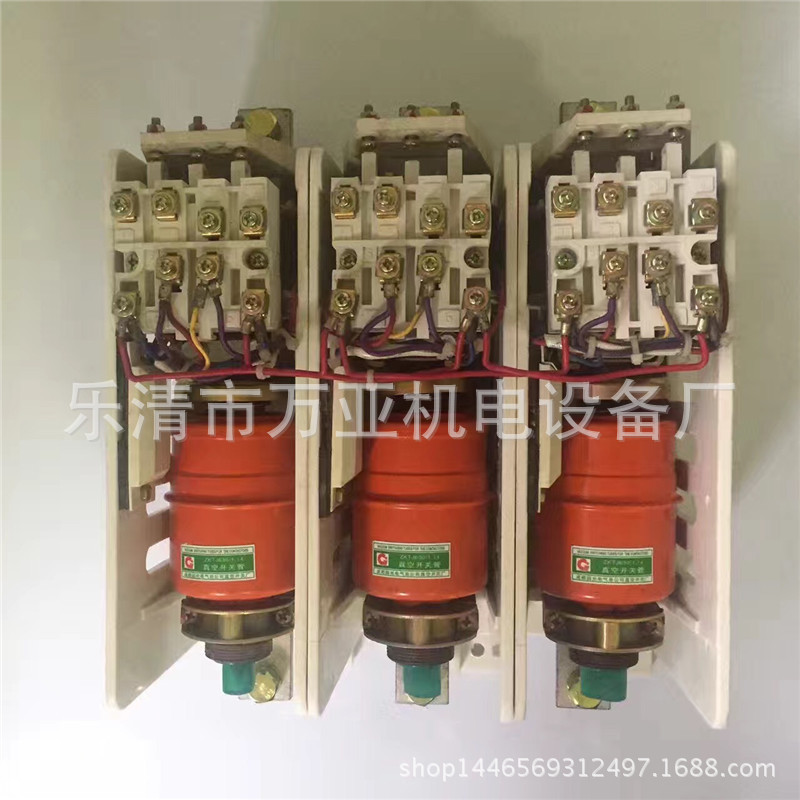

CKJ5-630A 1000A низковольтный вакуумный AC контактор JCZ5-7.2/400A

厂家直销

1.1主要用途及适用范围



低压CKJ5系列真空接触器，适用于交流50Hz、额定工作电压至1140V，额定工作电流至1250A的电力系统中，远距离接通与分断线路及频繁地起动和停止控制交流电动机用；并适宜与各种保护装置(JDB电子综合保护器、JR9型过流保护装置、阻容吸收装置)组成磁力起动器，特别适宜组成防爆型磁力起动器。



1.2产品特点



采用真空灭弧技术，具自接通分断能力强、电寿命长、工作可靠性高、工作过程中几乎没有噪音等特点.



1.3使用环境



a.海拔高度不超过2000m；



b.周围空气温度高不超过+40℃,低不低于-5℃；



c.周围空气相对湿度，不大于95%（+25℃时）；



d.安装与垂直面倾斜度不超过15度；



e.无显著冲击，振动和摇动的场合；



f.无足以腐蚀金属和破坏绝缘的气体和蒸气的环境中；



g.在没有雨雪侵袭的地方；



h.在三级污染以下的环境中；



j.使用类别：AC3、AC4。

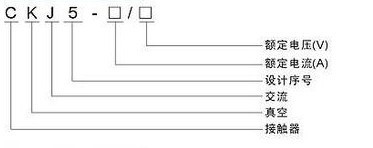

1.4型号组成及其代表意义



C 接触器 K 真空 J 交流 5 设计序号 1250 额定电流(A) 1140 额定电压(V)



2总体结构、工作原理及其工作特性



2.1真空接触器主要由真空灭弧系统、电磁系统、杠杆传动系统、辅助触头、整流装置、绝缘框架、底座等组成；零部件少，结构紧凑；



2.2触头被封闭在与外界隔绝的真空灭弧室中，不会因外部污染而影响其工作；



2.3以真空为熄弧介质，分断能力强、电寿命长，如AC-4电寿命平均3～4万次，有的产品可高达6万次以上，这对其他接触器来说是困难的；



2.4电弧不外喷(即喷弧距离为零)，不会引发火灾、爆炸等事故；



2.5 工作过程中不会扩散出对人体有害的气体，保证工作环境的清洁；



2.6触头开距小，超程短，约等于同等容量空气式接触器的1/6～1/10，从而使整台接触器的外形尺寸小，重量轻，这为组合电器与成套装置的选用提供了实惠的产品；



2.7控制电路由直流磁系统与整流装置组成；



2.8 工作过程中几乎没有噪音，保证工作环境的安静；



2.9交流电源与直流电源都能使用，方便用户的选用。



3 产品使用、操作方法



3.1 使用前的准备和检查；



3.1.1使用前应检查产品连接是否松动、脱落现象；



3.1.2 电源线与接线柱是否可靠固定，并保持规定的电气间隙和爬电距离；



3.2使用与操作方法；



3.2.1 按使用环境安装好接触器；



3.2.2 把额定的控制电压直接接在接触器电源板上的接线端子上(已留有)。4参数设定及调试



4.1 核对电压等级及相关技术参数无误后，才可以送电进行调试；



4.2本接触器出厂已调好，一般不需调动，如因更换真空开关管需要调动时，请按下列步骤调整：



1)松开软联结螺丝、锁紧螺母，旋出拉杆，再松开固定真空管螺钉，取出损坏的管子，然后按相反的顺序换上新相同规格型号的真空管；



2)开距调整方法，旋动调节拉杆(顺时针)，可用游标卡尺测量，使触头开距达到技术要求规定值，并使三相达到同步为止，然后锁紧即可；



3)对新调换的真空开关管，可用工频耐压法检验真空度，要求开距1时耐压10kV历时1min，经试验后，应无击穿续闪络现象，无此条件可用500V兆欧表测管子的绝缘电阻，新的真空开关管绝缘电阻应大于100MΩ。



5故障分析及排除



接触不良 ：没有可靠固定 检查连接是否可靠固定在紧固中保持规定的电气间隙和爬电距离



接触器声音不对 ：可能弹簧松动 查看弹簧，并做适当调整



通电没反应   ：可能控制电路板烧坏 查看电路板是否有脱焊，测量整流桥是否完好



有缺相现象  ： 可能是某只真空管已烧坏 更换真空管



6运输、贮存要求



应存放在通风、干燥处，以防止锈蚀。



7 开箱及检查



7.1检查包装箱���箱内物品、资料：开箱后应检查产品是否与用户所定购的产品相符、产品合格证、使用说明书等重要文件；



7.2检查产品外观：开箱后检查产品在运输过程中外观是否有明显的裂缝或损坏。



8注意事项



使用前应检查产品出厂电压与实际使用电压是否相符，并核对其它主要技术参数。高压层次编辑



1． 安装⑴安装前应检查安装平面，安装面不平时用垫片调整。



⑵ 用螺钉加防松垫圈将接触器固定在安装板上。



⑶接好主回路进出线，将交流控制电源线接在接线端子上，并接好地线。



2． 调整当触头参数不符合要求或更换真空开关管后需作如下调整：



⑴松开球面接头锁紧螺母。



⑵ 转动球面接头法兰，使触头刚刚断开（用万用表低阻档测）并反复调整，使三管保持一致。



⑶顺时针转动球面接头到法兰，使开距达到标准要求。



⑷ 拧紧动法兰锁紧螺母。由于结构尺寸上保证，超程不必再调整。



⒊更换真空开关管当真空度下降或其他原因损坏时需更换真空开关管。



⑴当动静触头分开状态下，用2500V兆欧表测动静触头间绝缘电阻小于60兆欧时应更换真空开关管。



⑵拧松主电路与软联接线连接螺钉，脱开软联接线。



⑶ 拧下静导电板绝缘框的螺钉。



⑷ 向动端压缩触头弹簧将销钉转90度。



⑸将真空开关管组件取下。



⑹ 卸下球面接头组件，取下开关管。



⑺将待换的真空开关管按上述相反顺序安装到接触器上。拧紧锁紧螺母时，注意不使波纹管处于扭曲状态。更换开关管后要重新调节开距。



【真空接触器CKJ5-630,交流真空接触器】使用与维修



1． 接触器的工作电压及工作电流不应超过额定值（控制回路原理图见图四、图五、）。



2．对新换的真空开关管要事先检查其真空度。要求在10-2帕（10-4托）以上。可用工频耐压法检查：触头间距在标准要求范围内，要求耐压8KV以上（经三次试验后，不允许有击穿或连续闪络现象）。



3．平时建议用2500V兆欧表检查。当绝缘电阻小于100M时应加强监视。小于60M时应更换真空开管。检查时应区分陶瓷表面受潮或其他原因引起的绝缘下降。



4．在小负荷感性负载使用真空接触器时，建议配用RC阻容吸收盒，接入接触器主电路负载侧。



5． 凡属下列情况时应对接触器作检查和调整。



⑴每年一次例行检查和清洁工作。



⑵ 动作一万次以后。



⑶ 真空开关管损坏后。检查及调整内容：



⑴真空开关管真空度。可用工频试验法。



⑵ 辅助触头触点接触情况。接触不良要调换新触头或以维修。



⑶ 检查开距及三管同步。



⑷所有螺钉螺母有否松动。活动部位有否卡住现象。



⑸ 绝缘耐压程度检查，用测试仪或2500V兆欧表。



9、型号含义



低压真空交流接触器真空接触器CKJ5-600A/1140是CKJ5系列真空交流接触器（以下简称接触器），主要用于交流50Hz，额定工作电压至1140V，额定工作 电流至630A的电路中，供远距离接通和分断电路之用，并可与适当的热过载继电器或电子保护器等有关保护装置组成真空电磁起动器，特别适用于组成隔爆型真空电磁起动器。 本接触器符合 GB14048.4-XXXX、IEC60947-4-1（2000）、JB7122-93标准。

    中文名：CKJ5系列真空交流接触器。

    额定工作电压：36V至1140V。

    额定工作电流：63A至630A。

    应    用： 远距离接通和分断电路。
