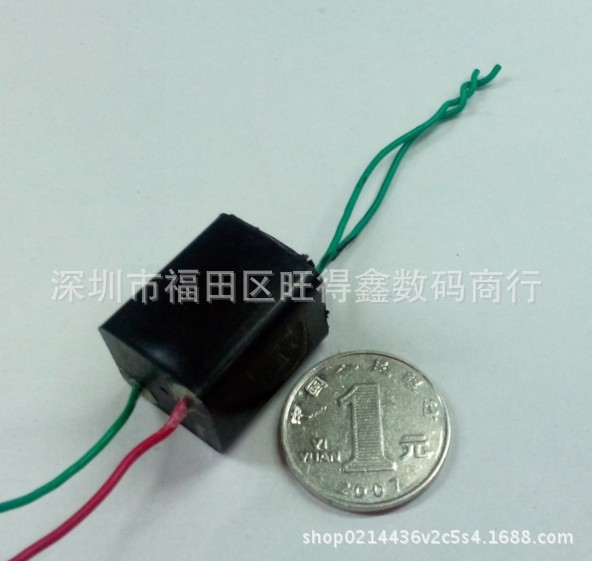

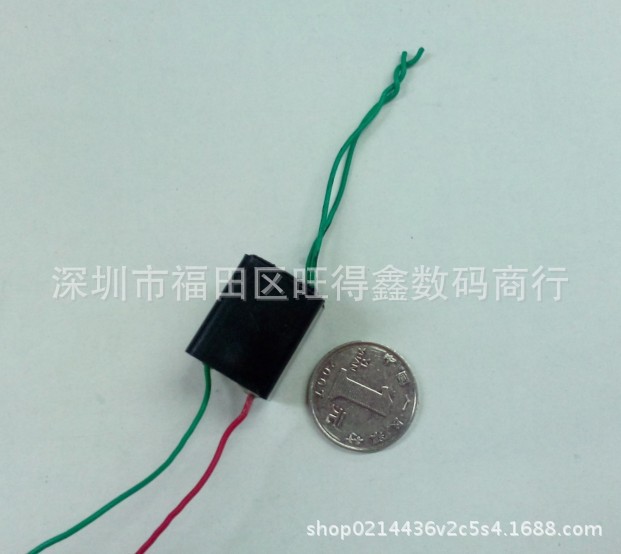

Малый объем импульсный DC высоковольтный модуль дуговой зажигатель ядро бумажный сигаретный зажигатель бесшумный зажигатель

产品简介：此模块为高压包/变压器经过元件组成电路制作的高压模块/高压发生器，可作学生科普实验/电子仪器/负离子发生器/科学小制作时的高压源使用，模块使用特斯拉线圈原理制作而成，输出高压脉冲，体积小，效率高，放电强度猛烈。



模块型号：HX-XFDH

实物体积：长2.8厘米宽2厘米厚2厘米



（该尺寸为精准游标卡尺测量，可能与普通测量略有偏差）

输入电压：3.7V-6V(3.7V锂电池一节或6V电瓶一块)

输入电流：2-4A

输入线长：13厘米左右

输出电压：20KV左右（注意高温电弧易烧伤）

输出电流：≤0.5A

输出线长：11厘米左右

高压两极点火距离：≤0.5厘米（超出易损坏）

注：本产品输入端接3.7V-6V电源，输出两级线端可产生0.5厘米长的紫色高温电弧，瞬间点纸点烟、单根高压线也可以对任何金属体放电、工作时没有啪啪响的高压放电声音。

关于输入电源：可以使用单节3.7V锂电池，如18650电池，闲置的手机电池（要去掉保护板，建议容量在2000mAh以上）���镍镉/镍氢电池组、4V或6V铅酸蓄电池等（6V电池可达到最佳效果）

产品使用方法：模块分输入端和输出端，红绿线是输入端，红正绿负，输出端是两根一样颜色的高压线，输入端接电池就可以产生高压电弧。

模块使用注意事项：
1、高压模块应避免高压空载时通电使用，通电前必须调整好高压线端合适距离，高压线拉弧距离与使用的电池电压及容量成正比。

2、测试电弧距离时要由短向长实验，通电时严禁超出最长拉弧距离，由于高压能量无法释放，极易损坏模块。

3、模块的功率大，内部不宜散热，所以不可长时间工作。

4、判断电池容量是否能驱动输出最大功率的办法是测量拉弧时的电池电压。如果在6V左右就可以输出最大功率。









5、小容量的锂电两节串联为7.2V，在拉弧状态测量电压已经跌到4V左右了，容量越小电压拉的越低。所以建议用2000MA以上的锂电，有条件最好配4000MA以上的电池。
