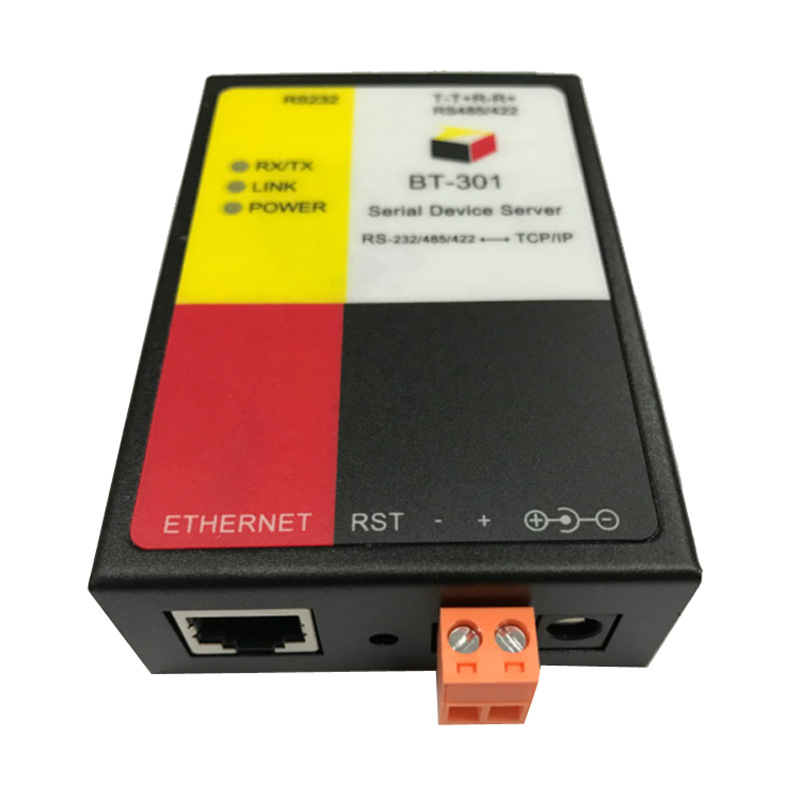

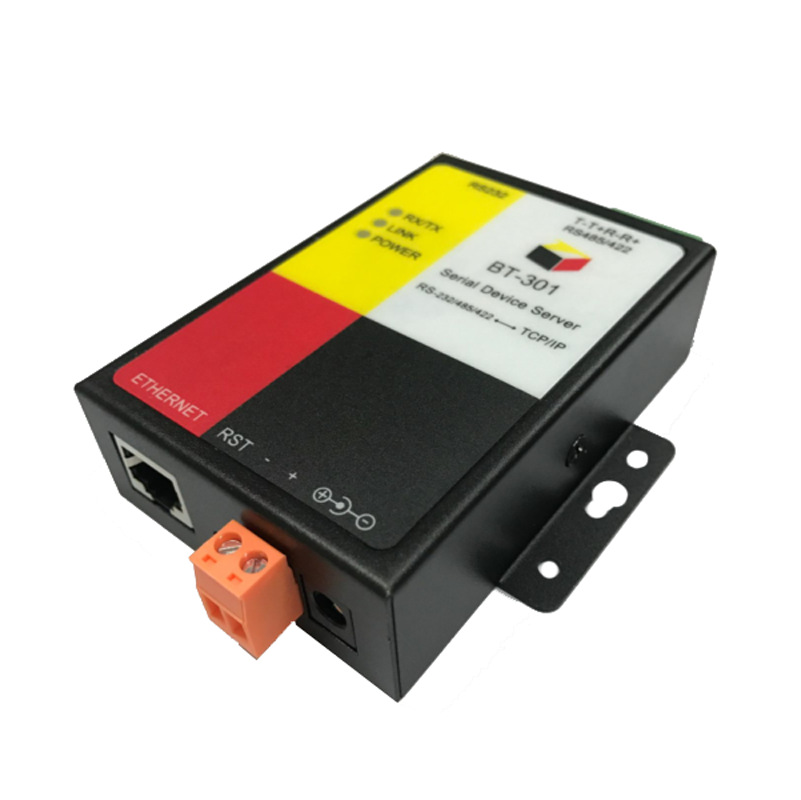

Однопортовый 232/485/422 на Ethernet TCP/IP, 1 232, 1 485, двойной последовательный сервер



1.1  产品介绍

BT-301串口服务器是一款外挂式RS-232/485/422到TCP/IP的转换器(又称串口服务器,串口联网服务器,RS-232网卡,RS232/485转网络，串口转网络).设备一个提供10M/100M自适应的网络连接端口，串行接口可以提供一个或多个RS-232和一个或多个485-422串口，参数可通过Web浏览器设置。设备支持点到点，点到多点的连接,支持广播或组播方式，支持MODBUS-RTU转MODBUS-TCP协议转换。同时采用透明双向传输的方式，使用户在不用知道复杂的TCP/IP协议下，不用更改用户程序的条件下，即可实现原有串口设备与网络的联接，节省您宝贵的时间和已有投资。

免费提供设备资料下载地址  BT300系列串口服务器：https://pan.baidu.com/s/1bpxn1Ht

1.2  产品特性：

    &金属屏蔽外壳，适用于外挂式/导轨式安装，芯片全部采用工业级标准 完全可以满足工业现场设备的联网要求。

    &电口支持 10/100M 自适应功能

    &支持RS-232/485-422通讯接口

    &支持 300bps~115200bps 线速无阻塞通信

    &支持服务器和客户端模式

    &支持 TCP、 UDP、 ARP、 ICMP、 HTTP、 DNS 和 DHCP 协议

    &支持网口在线配置和串口配置,即插即用 (UPnp)，内置WEB服务器，支持Java

    &支持全透明数据双向传输、断线检测

    &支持通用软件下使用

    &无需修改原有应用软件就可在网络环境下使用

    &支持虚拟256个串口

    &可靠性高，价格低廉

    &支持跨越网关，广域网应用

    &支持广播或组播方式

    &支持点到点,点到多点的连接

    &低功耗设计

    &工作温度为-30～70℃

1.3  应用模式

1、虚拟串口模式





2、点对点模式

3、点对多点模式

1.4设备web配置界面
打开浏览器输入设备的IP地址192.168.0.8即可进入配置界面  （进入设备配置界面需要保证计算机与设备同一网段 ）

1.可以在此窗口中直接更改设备IP参数。

IP Address :表示已经搜索到模块的IP地址，用鼠标点击可以修改自己想要的IP.

Sub Mask:表示模块所在网络的子网掩码，一般默认255.255.255.0即可

Gate Way:表示模块所在网络的网关。

修改相应参数完成后，记得要点击【Alter】保存修改的内容，这样设备才能够存储上用户刚刚设置好的参数。



 2. 在通过 IE 浏览器开始访问串口服务器设备之前，请确保 PC 与被访问设备在同一局域网内。

操作方法：

1、右击 IE，选择属性，清空 IE 临时文件和历史记录。

2、打开 IE，在地址栏中输入本产品的 IP 地址，选择回车，进入用户名和密码确认界面






3.进入WEB界面，点击相对应的串口进行配置参数。



与串口设置有关选项： [波特率]、 [数据位]、 [校验位]、 [停止位]、 [流控]、 [封包时间]、 [IGMP组播]、 [模块端口号]、 [工作模式]、 [通信协议]、 [远程IP模式]、 [远程IP 端口号]、 [远程域名 端口号]、 [心跳包时间]、 [连接超时]。这些配置选项的含义解释如下：

[波特率]

这是一个衡量通信速度的参数。它表示每秒钟传送的 bit 的个数。例如 300 波特表示每秒钟发送 300个 bit。

[数据位]

这是衡量通信中实际数据位的参数。当计算机发送一个信息包，实际的数据不会是 8 位的，标准的值是 5、 6、 7 和 8 位。

[校验位]

串口通信中一种简单的检错方式。有四种检错方式：偶、奇、无、Mark、 Space。

[停止位]

用于表示数据包的最后一位。典型的值为 1 位和 2 位。

[流控]

串口流控提供了由于某种原因不能进行通讯时阻塞通讯的一种机制。

[封包时间]

串口接收到数据以后的打包数据时间

[IGMP组播]

串口使用组播方式传输

[模块端口号]

串口服务器端口号

[工作模式]

串口服务器做为服务器端(SERVER),或者客户端（CLIENT）

[通信协议]

串口服务器支持的网络协议：TCP、 UDP、TELNET、MODBUS TCP

[远程IP模式]

串口服务器作为客户端（CLIENT）时，可以通过指定IP加端口号方式，也可以使用域名传输方式

[远程IP 端口号]

串口服务器作为客户端（CLIENT）时，填写目的IP与目的端口号

[远程域名 端口号]

串口服务器作为客户端（CLIENT）时，填写现有的域名加端���号

[心跳包时间]

设备按设置时间间隔发出心跳包。如果设置为“0”，表示此功能不开启。该项的设置范围为 0-65535 秒。默认为 0 秒。

设备参数配置完成后点击submit 保存即可
1.5产品虚拟串口
首先将虚拟软件压缩包解压，软件分为32位系统跟64位系统，此软件只能在WINDOWS操作系统下使用，然后安装至默认路径，一般是C盘下

点击软件的Add按钮添加虚拟串口，更改配置

点击确定（设备作为服务器端时，可以按照以上图片配置就行）



验证虚拟串口是否成功

1．    可以直接打开串口助手，串口号就用刚刚在虚拟串口软件虚拟出来的串口号。

2．    可以在桌面右键点击我的电脑，查看任务管理器的端口选项中，下拉列表中有没有显示刚刚虚拟出来的串口。可参考下图，查证。





两端接收框的数据跟对端发送的数据一致，测试成功！
1.6 产品尺寸图
