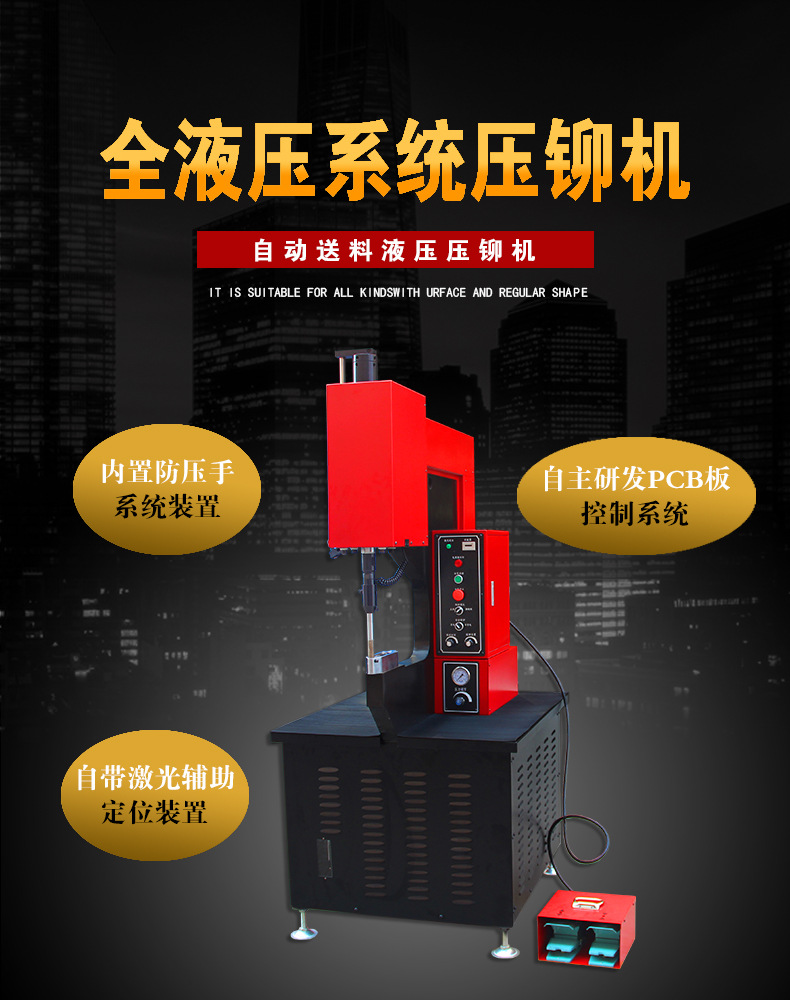

Гидравлическая прессовая заклепочная машина для гаек, винтов, шпилек, деталей из листового металла, с автоматической подачей, ротационной печатью, не заклепочная гидравлическая прессовая заклепочная машина

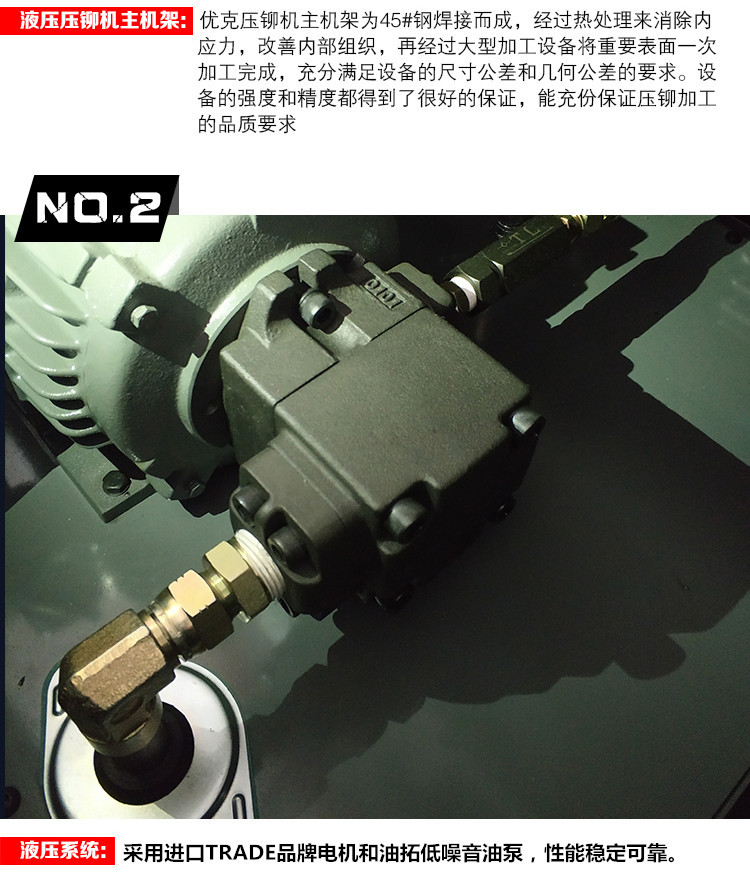

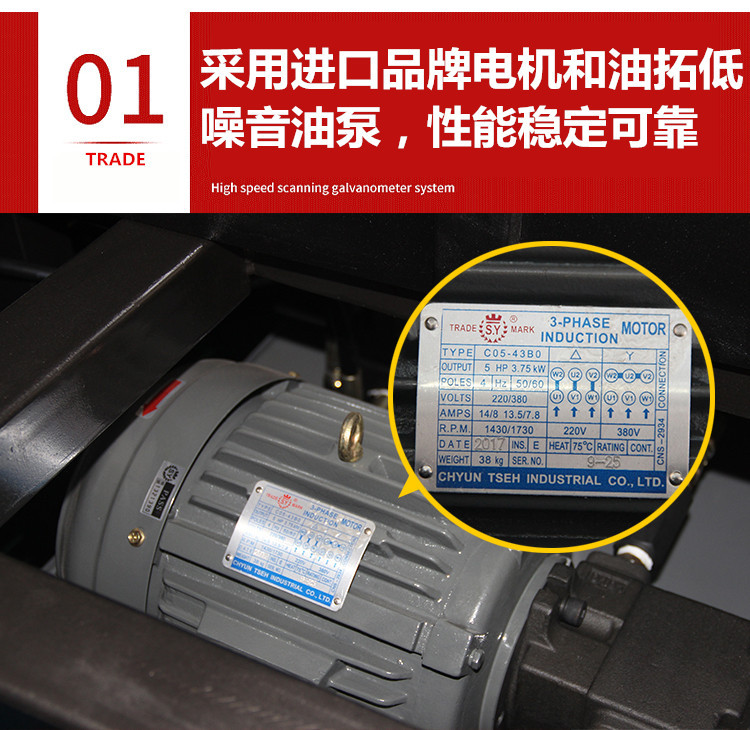

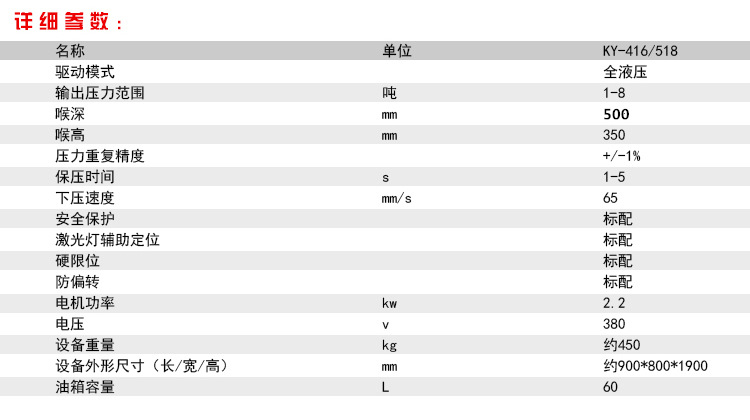

液压压铆机机型电机功率为3.75KW

请使用(3+1; 三根相线，一根地线)2.5平方线电源线

当相序接错时，旋转总电源开关接通电源，电控箱内的相序控制器工作指示灯不亮，按下启动按钮设备不能启动，这时需更换相序（更换任意两根相线就可以调换相序）。

当相序接正确时，旋转总电源开关接通电源，电控箱内的相序控制器工作指示灯会亮红灯，按下启动按钮设备就可以启动脚踏操作模式有两种，可以根据实际操作需要，在制面板上进行选择。

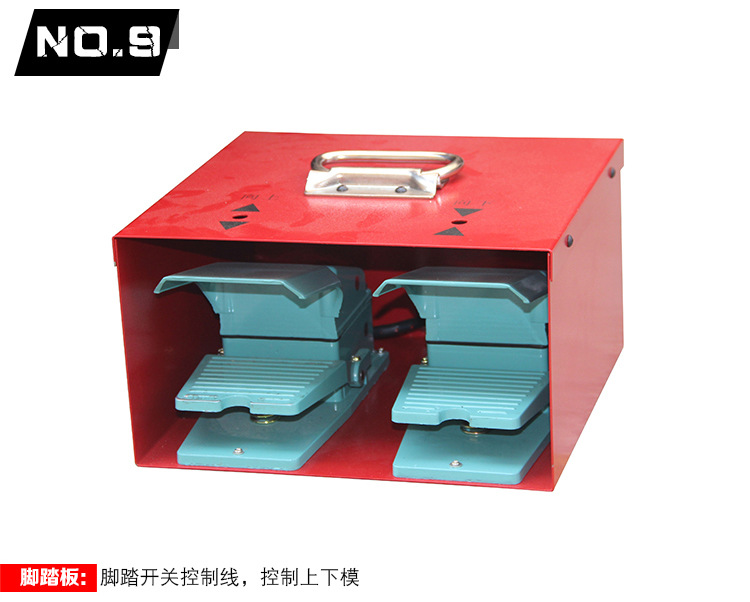

一、持续踩模式

工作时，脚一直踩住向下脚踏，整个压铆过程才能完成。

任意位置松开向下脚踏，上模具就会立即停止动作。如需继续工作，脚再次一直踩住向下脚踏，整个压铆过程才能完成。

工作时，如果需要模具向上运动，请踩住向上脚踏开关。

二、点踩模式

工作时，脚只需踩一下向下脚踏，整个压铆过程会自动完成。

工作时，如果需要模具向上运动，请踩住向上脚踏开关。

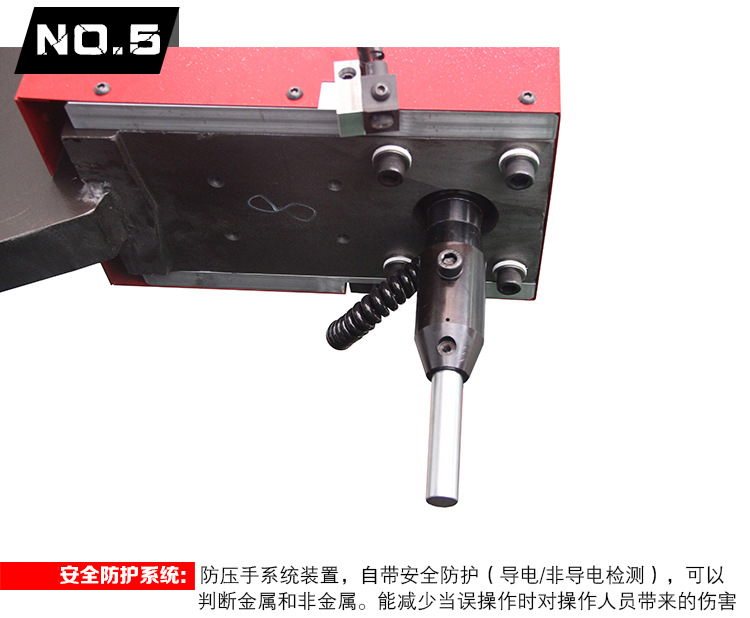

液压压铆机安全防护说明

（安全警告：操作机器进，请勿将身体的任何部位放置在上下模之间）为了实际操作需要安全防护有两种模式

一、导电模式（关于脚踏请参照脚踏操作说明）

1、当工件具有导电性能时，请旋转切换开关到导电模式。

2、在导电模式下，上模压到不具有导电性能物体时，会立即返回，压到具有导电性能的物体时，会继续工作。

二、不导电模式（关于脚踏请参照脚踏操作说明）

1、 当工件不具有导电性能时，请旋转切换开关到非导电模式。

2、 在非导电模式下，上模压到不具有导电性能物体时，会立即停止，如需继续工作，请再踩一下脚踏开关才能工作。

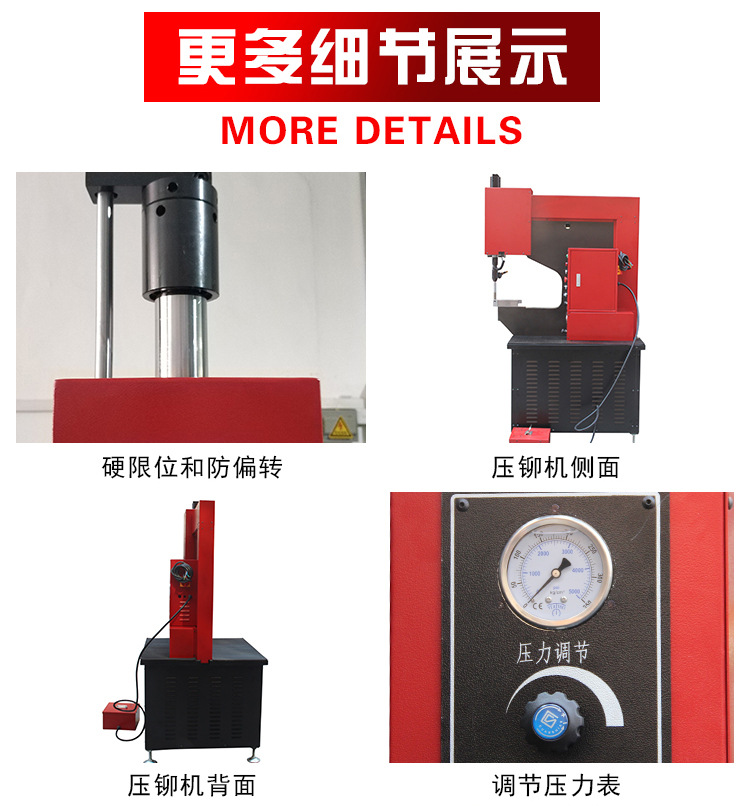

参照控制面板，顺时针增大压保压时间，逆时针减小保压时间。

当上下模具压紧工件时，可以根据需要对工件进行1-5秒的保压时间设置，当上下模具达到保压时间，会自动返回。

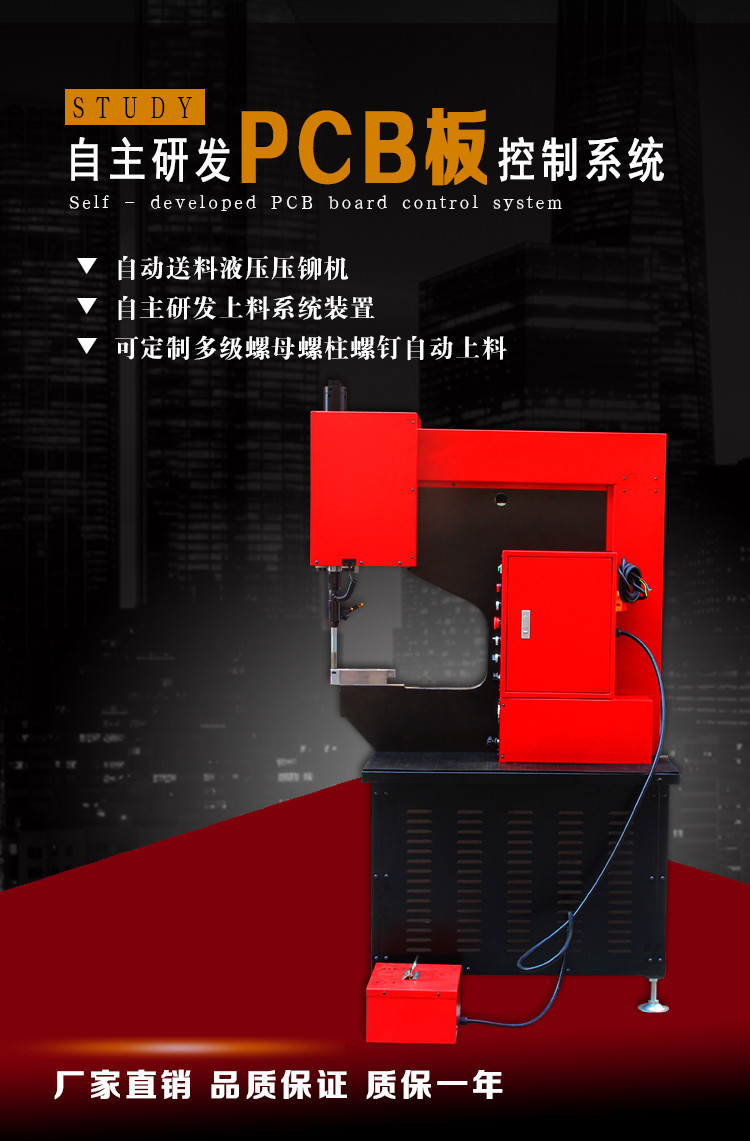

液压压铆机PCB控制板端子号说明

1.2         防压手开关(当设备只通电，没有运行，上下模具没有接触，此时灯亮机器则不会工作，用手推上模再放开，看灯会不会灭，灯灭，故障消除。此故障为安全开关未复位。)

5.6         电磁阀向上（模具向上电磁阀工作指示灯）

7.8         电磁阀向下（模具向下电磁阀工作指示灯）

9.10        脚踏向下开关（踩住脚踏开关，此灯会亮；如果不亮需检查脚踏开关或脚踏开关控制线）

11.12       脚踏向上开关（踩住脚踏开关，此灯会亮；如果不亮需检查脚踏开关或脚踏开关控制线，任何情况下踩住向上脚踏开关，上模会返回）

15.16       激光LED  15脚接正极（红） 16脚接负极（黑）

17.18       上下模开关（上下模具未接触，此灯不会亮；如果有亮，设备有故障，机器无法运行）

21.22       计数器

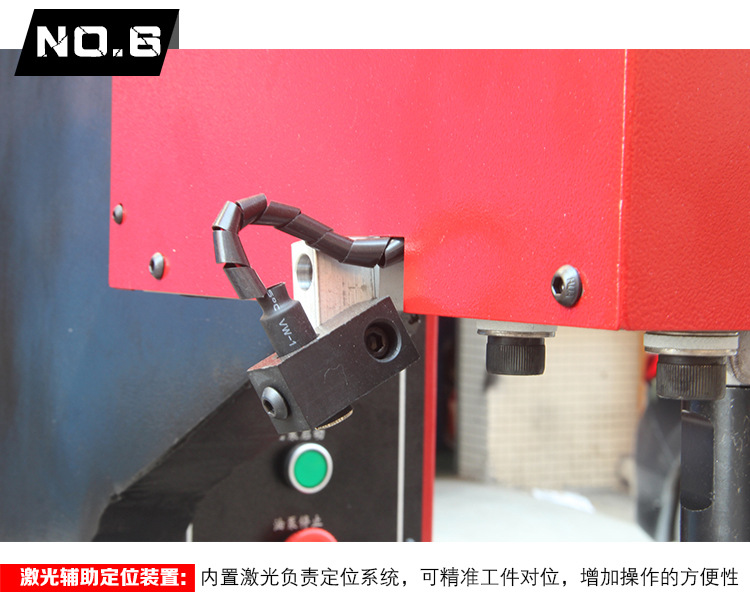

27.28       激光灯开关

31.32       导电/非导电选择开关（工件具有能导电性能的时候，切换到导电模式，设备在运行时上模碰到工件会正常完成工作过程；当上模碰导非导电物体，上模会立刻返回。当工件为不导电或导电性能佷差的时候（喷涂或腹膜），切换到非导电模式，设备在运行时，上模碰到非导电物体，上模会停止下压，此时需松开脚踏后再踩住脚踏，上模会继续下压，如遇到危险请踩向上脚踏开关；）

33.34       点踩/持续踩选择开关（点踩模式：用脚点动一下向下脚踏开关再松开，设备会自动完全成工作。持续踩模式：脚一直踩住向下脚踏，设备才能完成工作，任意松开，上模会停止运行，特别是当上下模具接触的时候松开了向下脚踏开关，此时设备会不工作，需踩向上脚踏开关，让上下模具脱开接触，再重踩向下脚踏开关方可继续运行。）
