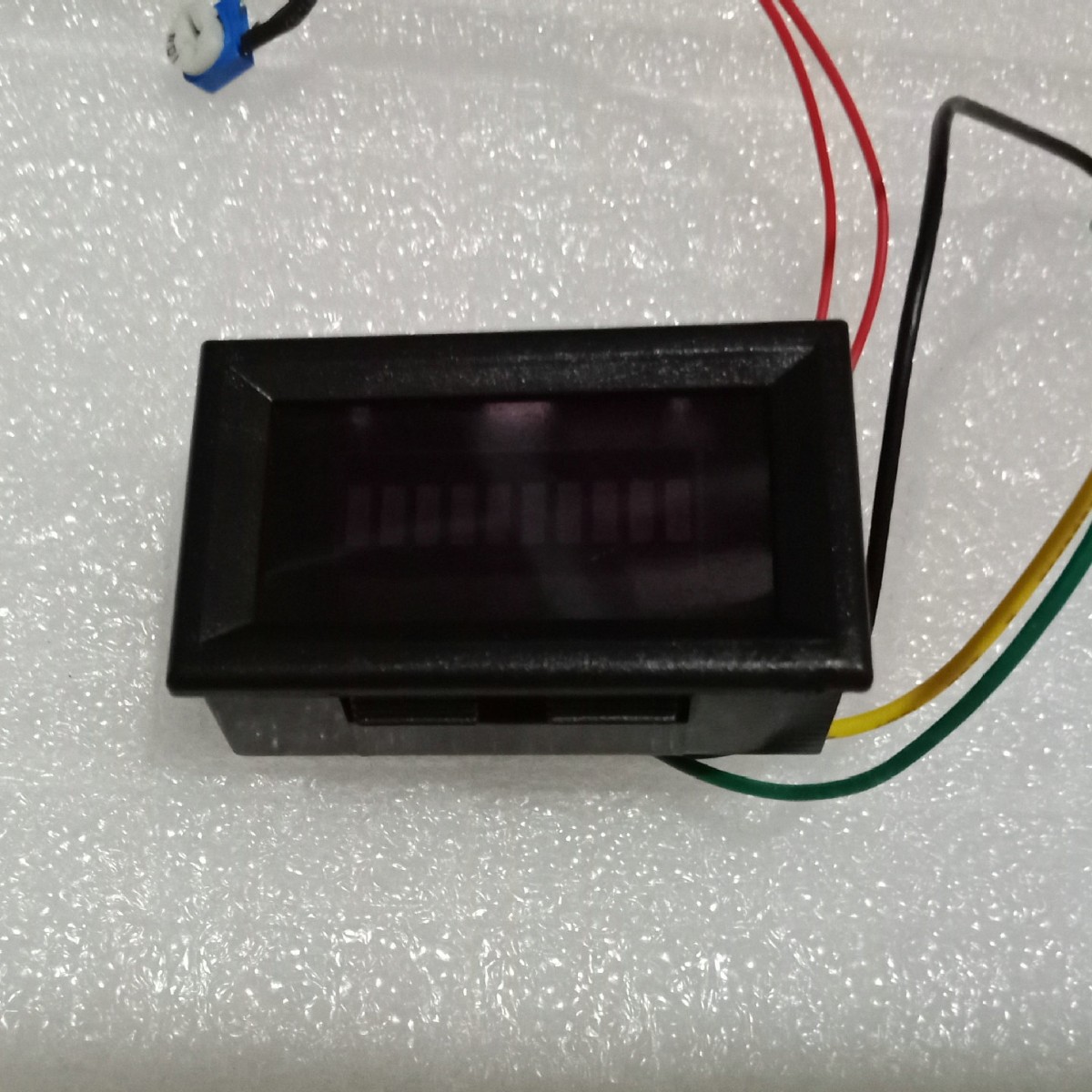

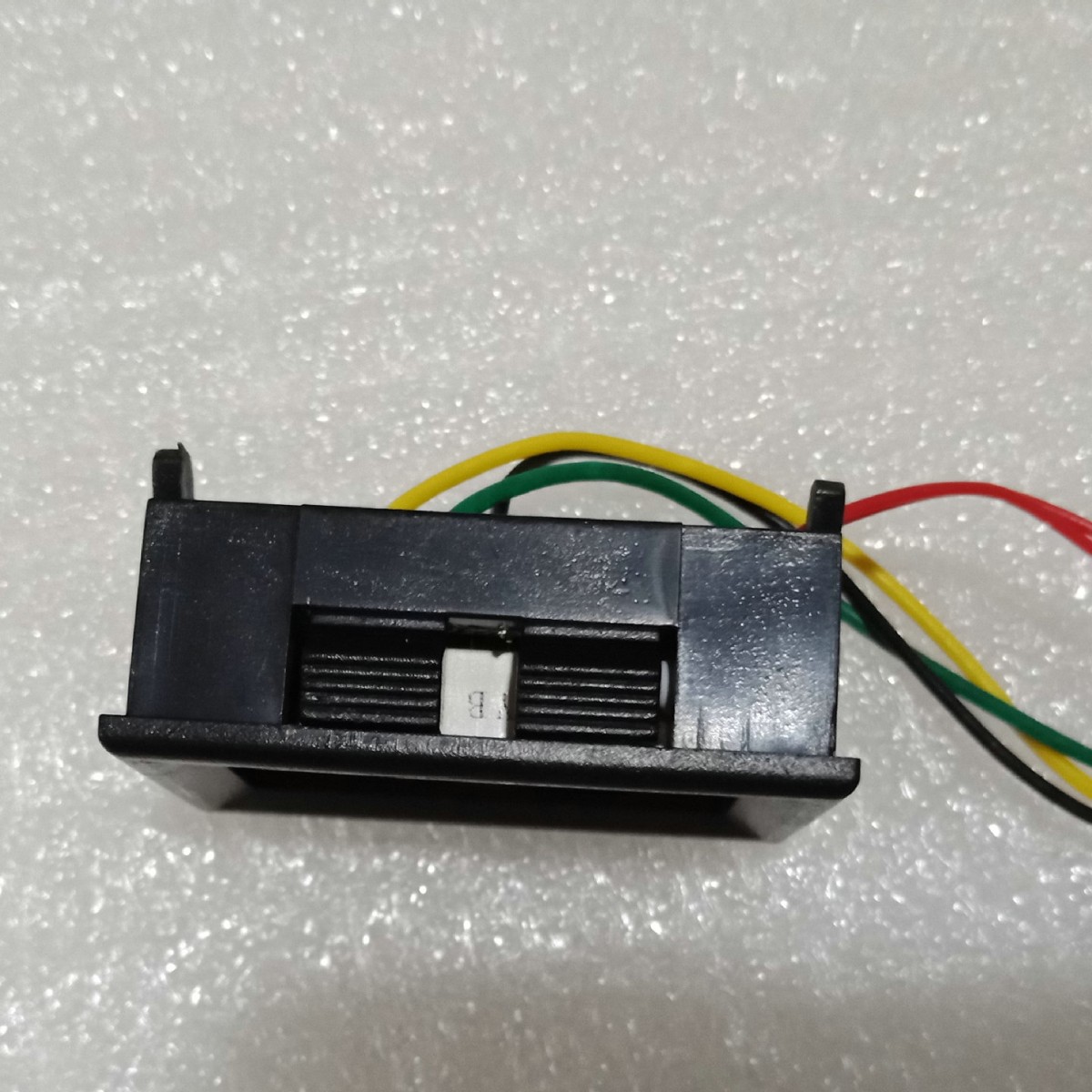

Прибор для восстановления автомобилей и мотоциклов, LED-прямой бар, указатель масла, 12V, синий пластиковый корпус

汽车、摩托车改装仪表，塑壳LED显示直条油量表，12V蓝色显示油表







一、接线说明



黑色线接电源正极，绿色线接电源负极，黄色线接油浮子信号线。



二、电压说明：



本仪表为直流12V车使用，电压使用范围8-14V。



三、尺寸说明：



本仪表外壳长度为48MM，宽度为26MM。



四、安装说明：



本仪表不防水，必须安装在雨淋不到的地方。



五、显示说明：

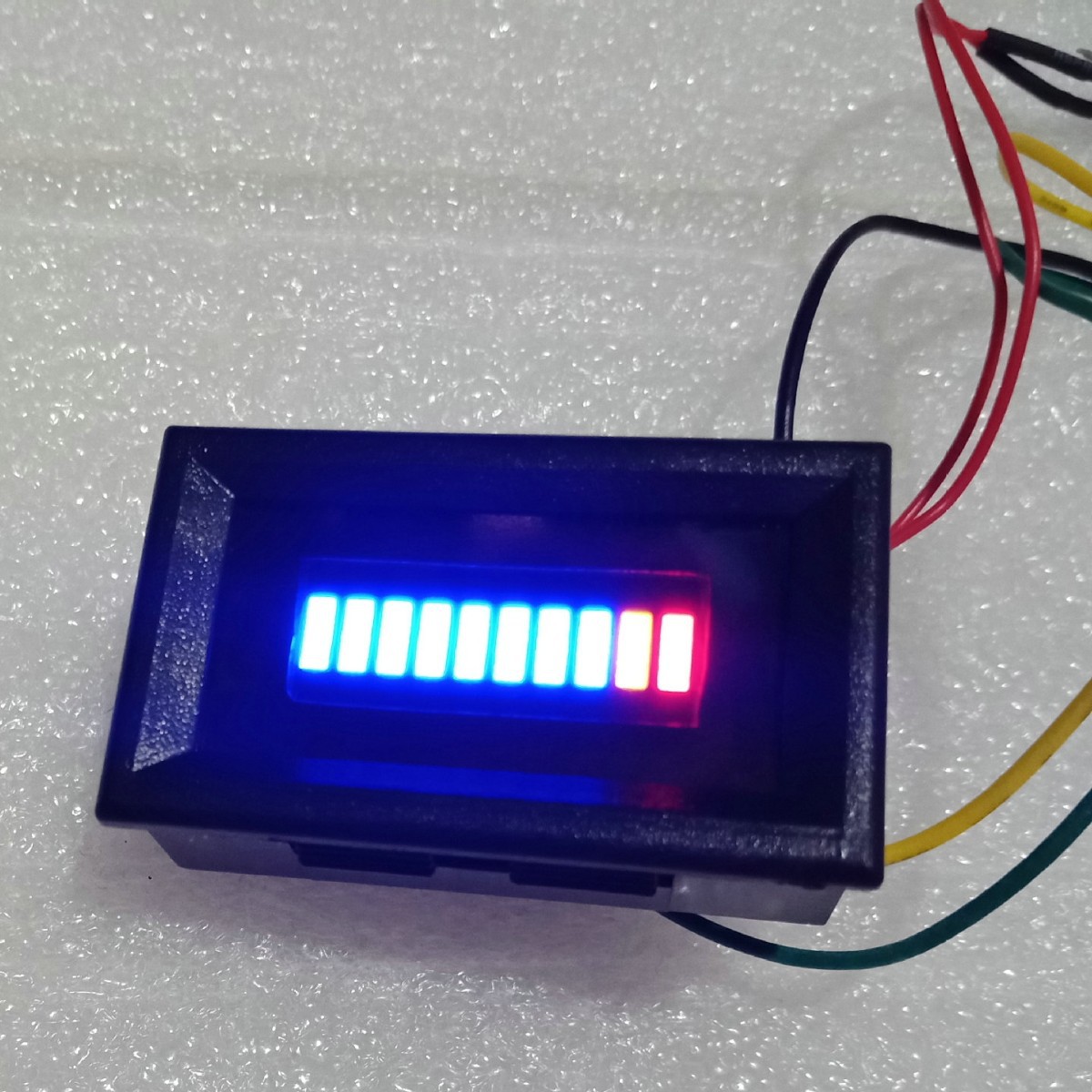

本仪表显示为LED发光条，满油全部显示，满油全面灭了，只剩下一个红灯亮时，就要加油了。



六、测试说明：



接好电源正负极后本仪表是不亮的，把信号线也搭到负极线上仪表灯就慢慢的全部都亮了，说明仪表是好的。



七、调整说明：



把黑色线接电源正极，绿色线接电源负极，黄色线接油浮子信号线后，再加满油，然后慢慢是调整可调电阻，使十个灯刚刚亮即可。



（重要说明：信号线一定要直接从油浮子那里拉过来，必须把原来接到仪表总成的线剪断，不然油表是绝对不准确的）



注意事项：本产品只匹配油满电阻小，没油电阻大的车子。油浮子反的车请不要拍。
