MK2110

数控外圆磨床

技术规格书

_{台州伟志机床股份有限公司}



一、机床概述

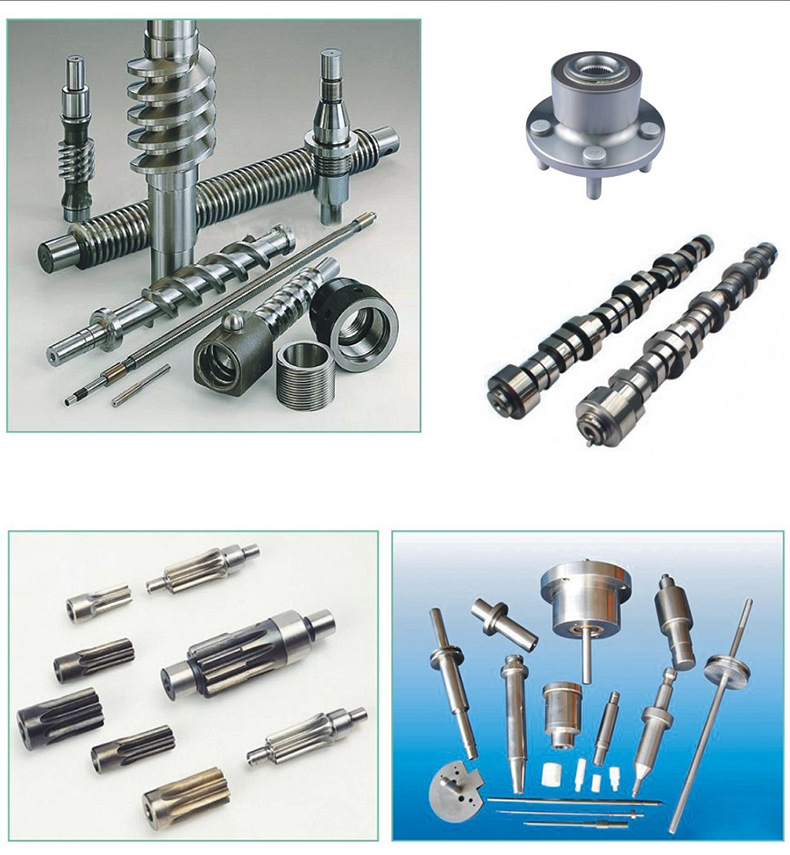

MK2110数控内圆磨床系列，适用于在大批量生产场合,机床加工效率高精度高，结构紧凑，主要磨削机械零件为圆柱形或圆锥形的内孔（通孔或不通孔）圆弧面，床头箱回转度后也能磨削圆锥角不大于40°的锥孔。

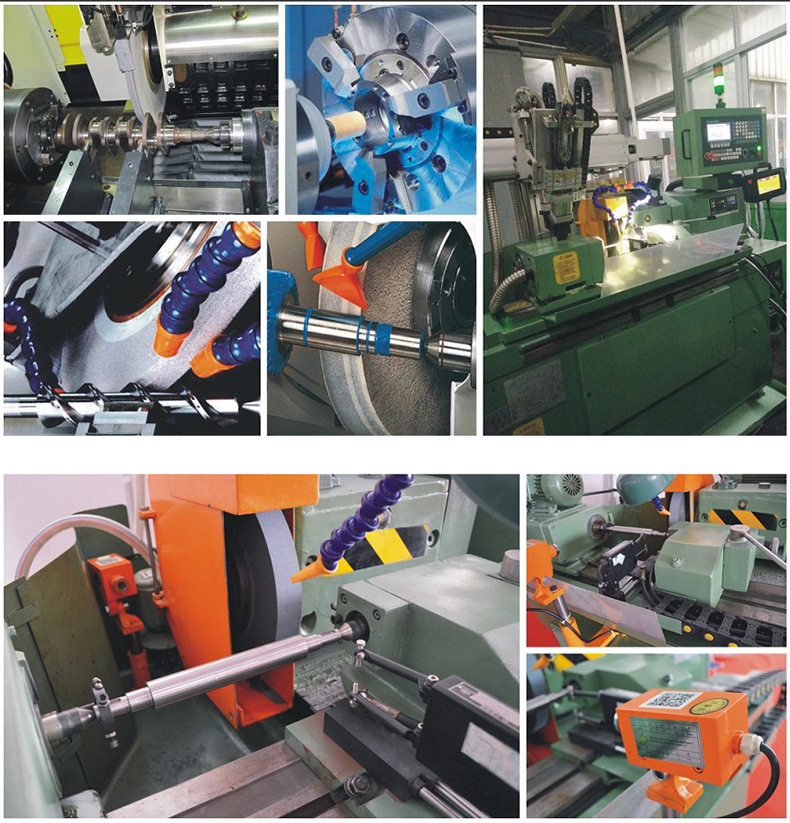

机床布局采用砂轮作横向进给运动，工件作纵向复运动形式.
砂轮横向进给和工作台进给均采用数控系统驱动伺服电机驱动。
进给运动能自动跳档，砂轮能自动修台阶、跳��动作，砂轮在跳离工件的固定位置上进行修整，

机床铸造件采用无锡等机床厂M2110旧机床做为床身基础，保证了机床长时间的自然时效



二、机床规格

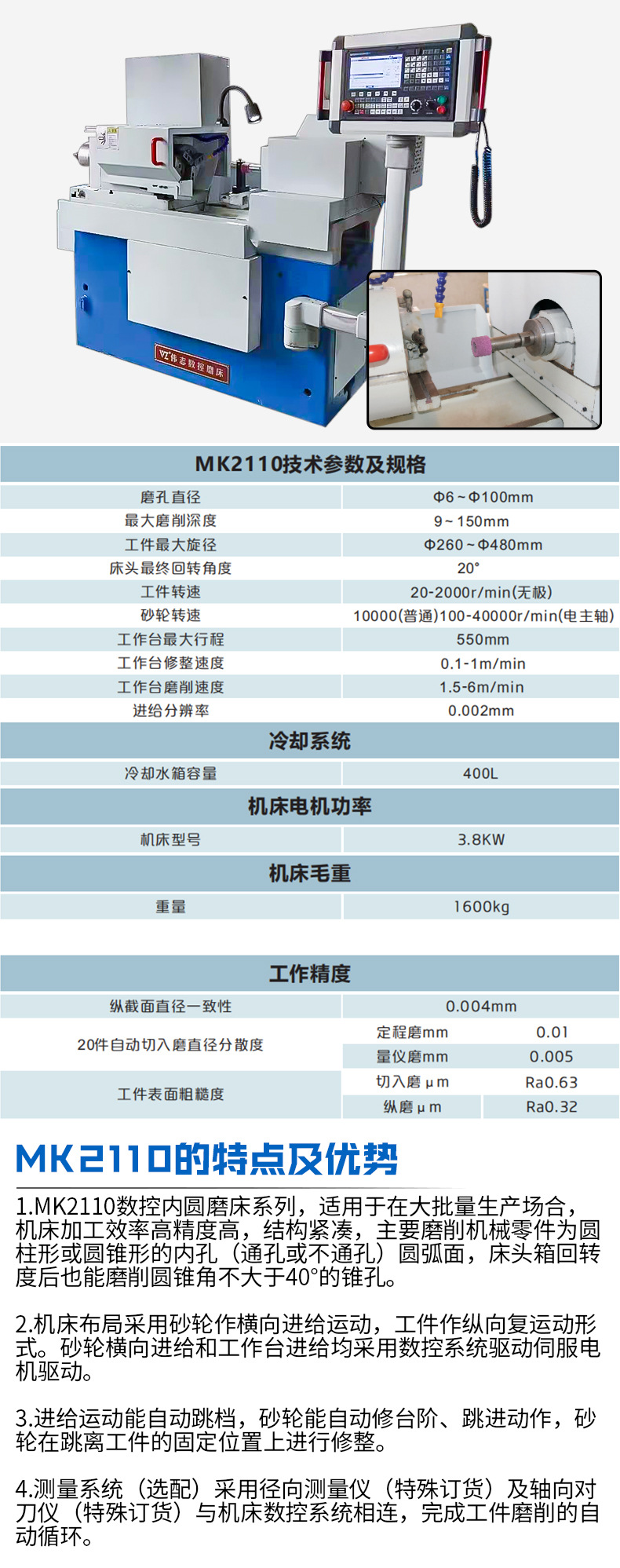

(1)主要规格

机床规格	参数
磨孔直径	Φ6-Φ100mm
最大磨削深度	9-150mm
工件最大旋径	Φ260-Φ480mm
床头最终回转角度	20度
工件转速	20-2000r/min（无级）
砂轮转速	10000（普通）100-40000 r/min（电主轴）
工作台最大行程	550mm
工作台修整速度	0.1~1m/min
工作台磨削速度	1.5~6m/min
进给分辨率	0.002mm

 (6)冷却系统

冷却水箱容量

400 L

(7)机床电机功率

砂轮电机（交流）

3.8kW

(8)机床毛重

重量

1600kg



三、机床精度

3.1几何精度：按GB/T4685《内圆磨床精度检验》制造。

3.2工作精度：



四、机床工作条件

电网电压                             三相交流380V±10%  50Hz

工作环境温度                                                       5℃~40℃

工作环境湿度                                                           ≤90%

7、测量系统（选配）

采用径向测量仪（特殊订货）及轴向对刀仪（特殊订货）与机床数控系统相连，完成工件磨削的自动循环。

8、冷却系统

采用独立沉淀冷却水箱���

9、防护

配置简易防护，内置运动部件配置防护装置，防止磨削液和磨粒进入，操作维修方便。

10、电气系统

机床采用华中数控系统。

数控系统带悬挂式手摇脉冲，内置PLC，配有8.4′LCD彩显，。

机床采用独立电箱加前置操纵台，电箱配备三色报警灯。

主要电气元器件采用知名品牌产品。

采用集中操作控制面板，所有操作元件及数控系统均集中于此，面板上配有工作状态指示灯、显示仪表和必要的操作按钮及选择开关。

机床各电路设有短路保护装置及过载、过热保护装置。

11、液压

液压系统采用床身油池综合布置设计。

12、机床油漆

机床油漆颜色由用户提供色板，如用户无指定要求，则按制造厂标准色。

七、机床主要外购件

外购件品名                                            厂商

数控系统                                                华中数控

滚珠丝杆                                                启尖丝杠

八、机床技术文件

系统操作手册                                                                        一套

变频器使用说明书                                                                一套
