Аварийный клапан отключения топливного насоса, ножевой клапан, медный крючок, клапан отключения







紧急切断阀安装于潜油泵型加油机下的供油管线上，可以把加油机因碰撞或火灾而发生的危险几率和损失降低到最低限度。如果加油机因拉扯或碰撞而移动，紧急切断阀上的阀体会在切槽处断裂，阀门会自动切断燃油通路。因意外发生火灾时温度超过75℃，切断阀的挂钩自动熔断同时关闭燃油通路避免加油站因意外或者燃油泄漏发生燃烧或爆炸

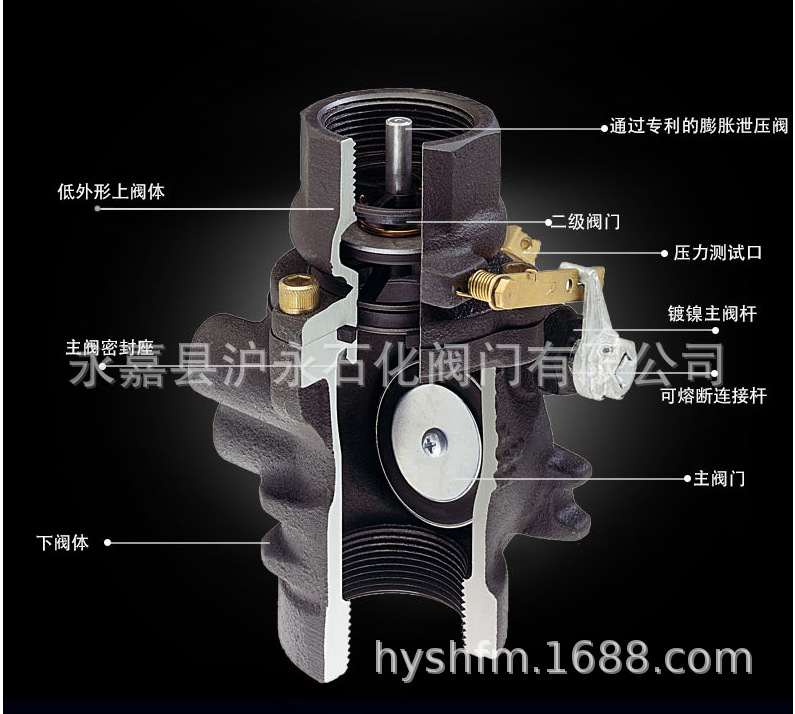

技术参数

材料
[阀体] 铸铁（表面电泳漆涂层）
[弹簧] 不锈钢
[主阀密封] 高性能耐油丁晴橡胶

[阀杆及其附件] H59黄铜
[环片保持器] 镀锌钢
[熔断挂钩] 黄铜 、锌合金

紧急切断阀参数
进出口径：1.5“
螺纹：NPT锥螺纹
工作压力：0.2Mpa~0.4Mpa
关阀速度： ≤0.5s
包装： 10个/包
净重： 27kg
毛重： 28kg
外包装尺寸： 410×330×230mm
安装说明
1 安装说明

1.1 请使用沪永 U型螺栓，如使用其他公司的U型螺栓安装，本切断阀将不在本公司的保修范围内。
1.2 用管螺纹专用密封胶连接阀体和进油口（请勿使用生料胶带或者密封胶带）。
1.3 在连接阀体和管线时请勿过度拧紧，否则会导致阀体破裂和渗漏（扭矩参考125-135英寸·磅）。
1.4 安装时需保证低温熔断开关组件有充足的工作空间，在特殊情况下可以自行弹开，内阀自动关闭。

2 产品使用维护要点
2.1 在使用过程请勿磕碰、挤压或带压强制开启阀门或当检修阀门用，否则将会造成连杆受损脱落，油路被关闭。
2.2 每年至少一次人工打开并松动改阀门数次，防止沉淀污垢杂物或其他因素影响阀门的正常工作。
2.3 一旦本阀门经受火烤，撞击或其他突发事故，必须仔细检查。在事故中可能引发潜在的损坏，所以阀的主体必须更换，整个上阀体和顶杆O型圈也必须更换。





安装步骤

1、 将固定架安装在油池槽壁预埋螺栓上,并紧固。 

2、  将紧急切断阀与随机所配进油管和吸油管联接牢固，并调整至要求的方向。 

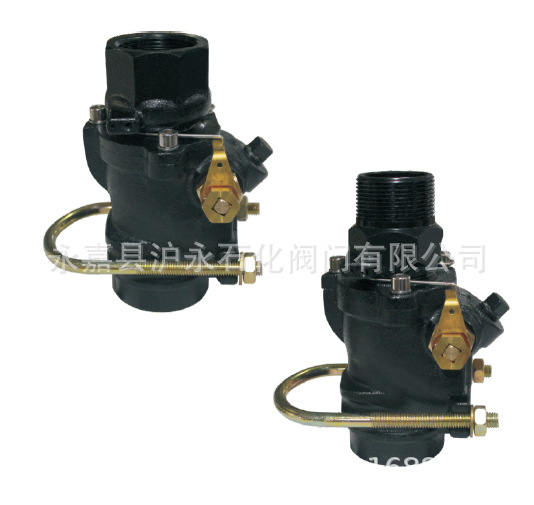

3、 用U型螺栓将紧急切断阀与矩形管联接并紧固。 

4、 用联接板将矩形管与固定架联接并紧固。 

5、 这些锚固装置必须能承受在每个阀上大于650英尺磅(900N·m)的力。

 6、  剪切环必须和加油岛平面、环保防渗底盆安装支架平齐或上下不超过12毫米。
