Полный водный полиуретан B1B2B3 огнезащитный высококвадратный пенопласт теплоизоляционная плита сырье комбинация Пур пеноматериал
Offer ID: 605394282421
Статистика продавца
Свойства товара
Описание товара

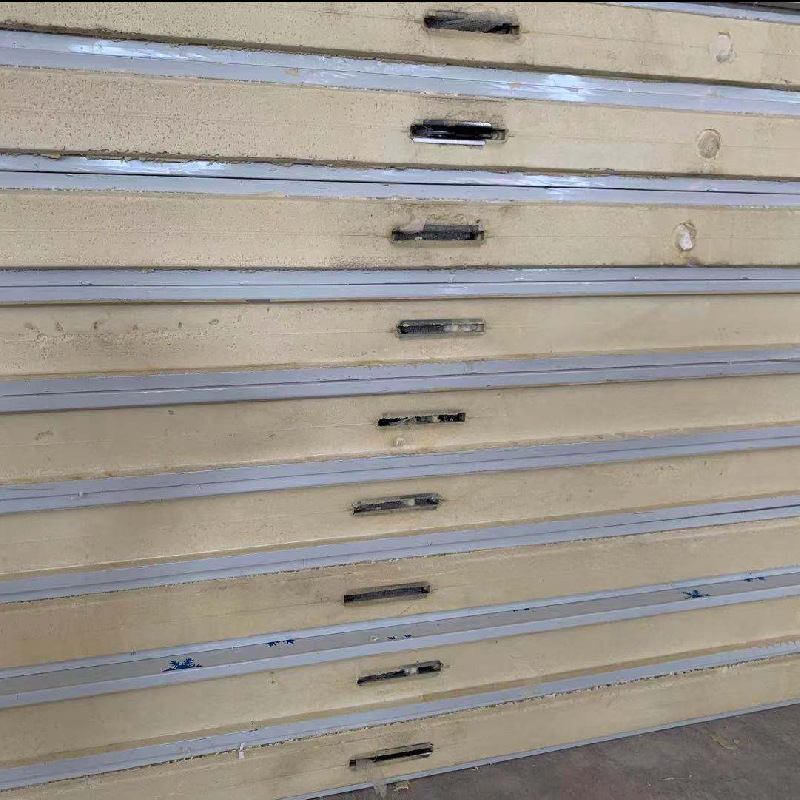

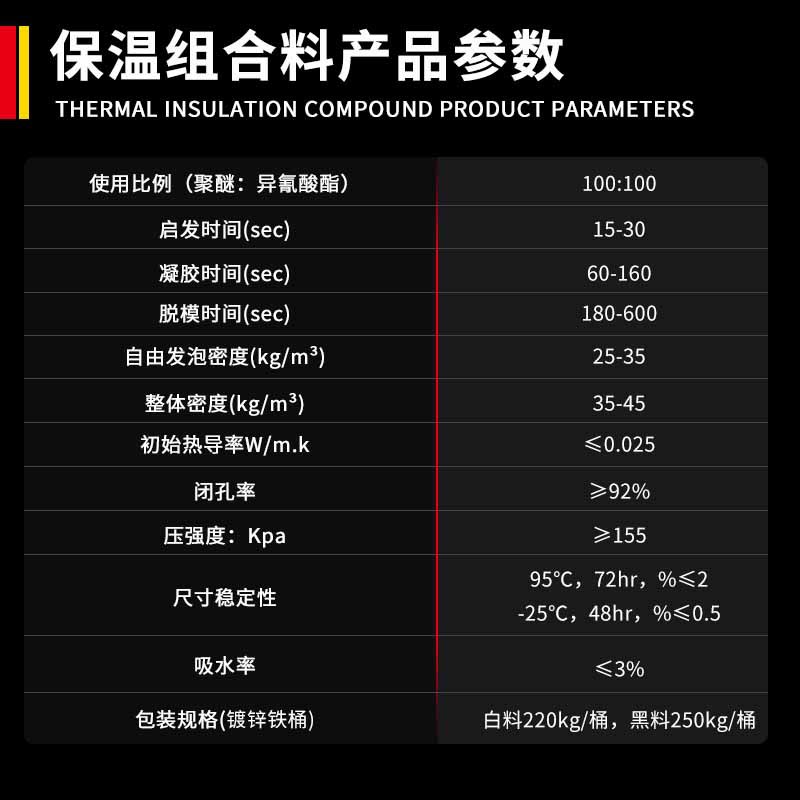

国家标准B1级阻燃发泡料，黑白料比例为1：1.1，泡沫稳定性好，泡孔细，成品密度在40-50KG，泡沫阻燃标准达到国家阻燃标准B1级，广泛应用于外墙喷涂保温、管道保温、建筑保温、冷库板、连续型板材、家电、冷藏等方面。黑料和白料两者按比例搅拌混合后发生聚合反应，生成具有独立闭孔结构的聚氨酯硬质泡沫塑料，具有密度小、比强度高、绝热保温性能好等特点。
联系电话：18689256250
聚氨酯保温材料的主要原料：聚氨酯硬泡组合聚醚，又称白料，与聚合MDI共称黑白料。
聚氨酯保温材料的特点：
1、良好的隔热保温性能，环保节能；
2、重量轻，降低载荷；具优良的防水性能，保温、防水合二为一
3、设计简单、效率高、进度快、质量好、寿命长
4、无氟发泡，适应环境宽；
聚氨酯保温材料适用范围：
1、各种房体建筑的保温、保冷；
2、太阳能、热水器的保温；
3、冷库、恒温库、啤酒罐、冷藏等的保温保冷。
聚氨酯黑白料的储存：
聚氨酯黑白料储存时是在密封的容器内，隔绝空气、防止吸潮。异氰酸酯与组合聚醚料桶不应在阳光下暴晒，必须远离热源，放置阴凉干燥处。
料桶如果直立放置时，桶盖上不得积水!如果整桶料不能一次用��，就在每次使用后立即盖紧桶盖，防止水汽、杂质进入桶内而影响质量。
如果使用两个以上牌号组合聚醚时，应分牌号堆放，并有明显标志。加入普通阻燃剂的组合聚醚存放时间不应太长，当天配制当天使用，否则易造成变质影响发泡质量。
聚氨酯喷涂料
|
组合聚醚 |
|
由聚醚多元醇、催化剂、泡沫稳定剂、发泡剂及其他添加剂等组成的化学混合物。根据用户的不同用途和要求制定配方。
基本信息
典型的物理化学性能: 外观：棕黄色液体 比重： 1.15±0.05 g/cm3(20 ℃) 粘度：170～3000 cps (25 ℃) 闪点：约 200 ℃ 羟值：350～700 mg/KOH |
|
异氰酸酯 |
|
系一种不含溶剂的产品，其主要成份为二苯基甲烷二异氰酸酯及其异构体和低聚物，简称聚合MDI或PAPI。
典型的物理化学性能: 外观：棕黑色液体 比重：1.24±0.05ｇ/cm3(25 ℃) 粘度：150～300 cps (25 ℃) 闪点： > 200 ℃ 异氰酸基含量：30～32 %
|
外墙聚氨酯喷涂施工方法
第一章：施工条件
1、施工现场应具备通电、通水施工条件，并保持清洁的工作环境。
2、雨天空气潮湿度大于80%时或气温低于15℃不宜施工，基层表面有水、污垢、灰土要及时清理干净之后方可施工。
3、施工程序：见下图
第二章：主要施工工序与工艺
1、挂线,打点每层检测不低与25个点,测出平均差距。基层墙体必须清理干净，墙面应无油、灰尘、污垢、涂料、泥土等污染物或其它有碍喷涂的材料，剔除墙面的凸出物，使之清洁平整。
2、聚氨酯喷涂
多层喷法：沿墙体顶角开始喷涂，先顶0.5ｍｍ的底层，之后每层厚度20ｍｍ多次进行喷涂、使聚氨酯泡沫形成多层发泡。使冷库保温效果达到更佳，同时对聚氨酯泡沫的强度达到更高，不会产生开裂、脱落。
3、喷涂保温施工工艺
采用聚氨酯高压发泡机现场喷涂发泡方法：此种方法是将双组分原料，通过高压发泡机迅速混合后，直接喷射到物体表面而发泡成型，高压喷涂发泡的优点是，物料均匀充分，污染小，所得制品泡孔细密均匀，质量一致性好，保温效果好。是用于冷库、粮库、厂房、屋顶、墙体、贮罐等保温施工的主要方法。采用此种方法施工，选择合适的喷涂发泡设备和原料，是控制聚氨酯喷涂泡沫平整度及泡沫质量的关键因素。
①设备要求：
高压撞击混合发泡机：混合压力150～200Bａｒ
�� 加热器功率2×2000W
管路保温加热功率2000W
②原料要求：
ａ黑料：BASF公司或亨斯迈MDI
密度（25℃） 30～80kg/m3
平均官能度 5.0
ｂ白料：华信组合聚醚
基本规格：羟值 380～650（mgkOH/g）
乳白 3～5ｓ
不粘 10～20ｓ
4、设备要求：
我厂聚氨酯喷涂施工，选用的是美国科拉斯聚合机械设备有限公司所生产的MI－II聚氨酯高压喷涂设备，和美国parker聚合机械设备有限公司所生产的MI－III聚氨酯高压喷涂设备。
喷涂硬泡基本指标为：
（1）密度：墙面、屋顶≥40kg/m3
地面≥45kg/m3
（2）压缩强度（形变10%时的压缩应力）：一般地面≥245kpa
行走叉车地面≥294kpa
（3）导热系数：墙面、屋顶≤0.022w/m.k
地面≤0.024w/m.k
（4）吸水率：≤4%
（5）阻燃：氧指数26 2－5秒离火自息
关键技术
硬泡聚氨酯喷涂技术较难掌握，易产生喷涂的聚氨酯泡孔不均匀等问题。应加强喷涂施工人员的培训工作，使其熟练掌握喷涂技术，能够独立解决喷涂施工中遇到的技术问题。喷涂施工中需要解决的关键技术问题主要有以下几个方面。乳白时间和雾化效果的控制
聚氨酯泡沫的形成需经历发泡和熟化两个阶段。
从黑、白料混合开始到泡沫体积膨胀停止，这个过程称为发泡。发泡过程中，体系释放出大量的反应热酯喷涂工艺时，应考虑泡孔的均匀性。泡孔均匀性主要受以下因素影响:
料比偏差：
机器泡与手工泡密度的差别较大。通常，机器的固定料比为1∶1，但由于各厂家白料的粘度差别较大，造成实际料比与机器固定料比不符。当白料过量时表现为泡沫密度低，颜色发白，泡沫强度下降，手感软，气温低时易收缩;当黑料过量时表现为泡沫密度高，颜色深，泡沫强度高，手感硬而脆。这些情况下应立即核对料比，查看过滤器是否堵塞，压力、温度指示是否正常，以确保黑、白料比���的准确性。
(2)环境温度
聚氨酯发泡受温度的影响很大。发泡依靠热量而进行，如果没有热量，体系中的发泡剂就无法蒸发，从而无法生成泡沫塑料。热量来自化学反应产生和环境提供两个方面。化学反应热不受外界因素的影响，环境提供的热量则随环境温度的变化而变化。当环境温度高时，环境能给反应体系提供热量，可增加反应速度，缩短反应时间。表现为泡沫发泡充分，泡沫表层和芯部密度接近。当环境温度低(如18℃以下)，部分反应热就会散发到环境中。热量的损失，一方面造成泡沫熟化期延长，增大了泡沫成型收缩率(温度越低，成型收缩率越高);另一方面增加了泡沫材料的用量。实验表明:同一发泡材料，环境温度15℃时的发泡体积比25℃时的发泡体积小25%，从而提高了泡沫的生产成本。
(3)风力
喷涂作业时，要求风速在5m/s以下。风速超过5m/s，将吹失反应产生的热量，影响聚氨酯泡沫的快速发泡反应，使产品表面变脆。同时，由于喷涂发泡机将原料混合后，以雾化状态喷出，如风速过大，将会吹走雾化颗粒，增加原料损耗，污染环境。
喷涂发泡注意事项
1、环境温度和待喷涂物体表面温度要求： 50C以上。温度过低泡沫与物体表面的粘结性差，易脱离，且泡沫密度加大，导热系数加大，浪费原料。如在低于50C以下不易施工，应采用环境升温，改变原料催化体系，才能达到以上指标。
2、喷涂物体表面要求：要求待喷物体表面无水珠，无粉尘，无油污和潮气，如有以上条件，不宜施工，否则极易造成整体脱落或空洞。
3、风速要求：风力3级以下。否则物料飞散和热量损失大，造成原料浪费和泡沫层质量差。
4、保温泡沫喷涂层的维护：环境温度低于50C时，必须进行保温维护24小时，以防止冷热温差交换，造成泡沫收缩开裂。黑白料
