LW25-126KV LW36-126 LW9-110 LW24-110 высоковольтный открытый выключатель на основе серы гексафторида

产品概述:

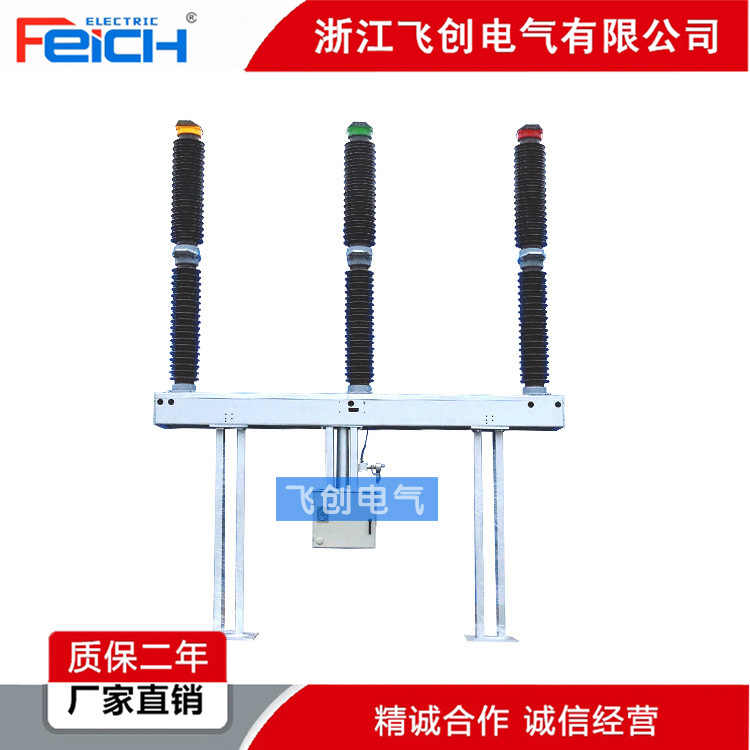

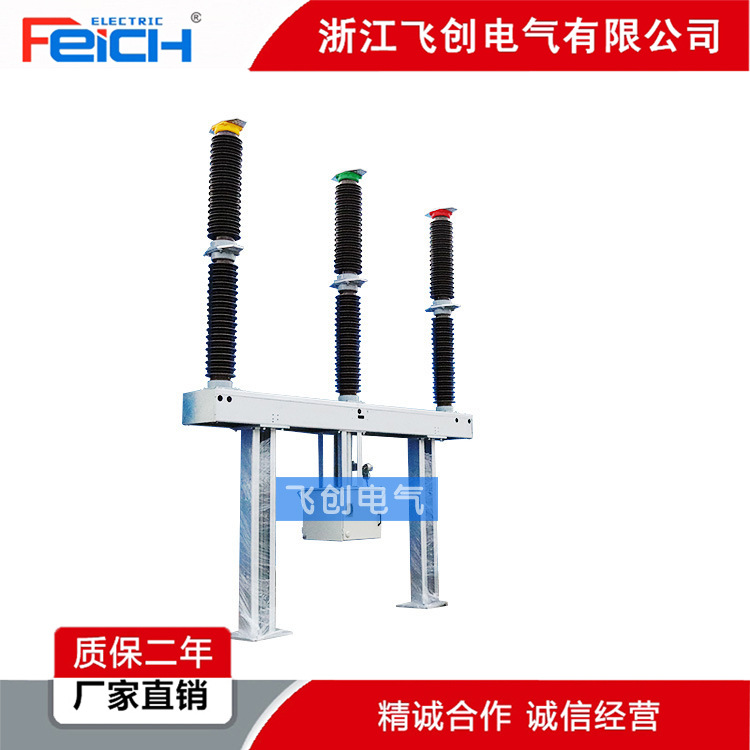

LW25-126瓷柱式高压交流六氟化硫断路器配CT20弹簧操动机构，采用自能灭弧原理，为单断口结构，每台断路器的三极装于一个框架上通过传动机构实现三相机械联动。

性能指标：
1）优良的开断性能
2）较长的电寿命
3）可靠的绝缘性能
4）较长的机械寿命
5）运行安全可靠，维护工作量小

主要技术参数：
★额定电压126KV；
★额定电流3150A；
★额定短路开断电流31.5KA；
★额定短路关合电流（峰值）80KA；
★额定短时耐受电流31.5KA；
★额定短路持续时间4s； 额定峰值耐受电流（峰值）80KA；
★额定绝缘水平，1min工频耐受电压（有效值）（20℃ 0.4MPa SF6气体）断口间160＋42KV，对地160KV(干试、湿试相同)；雷电冲击耐受电压（峰值）1.2/50μs（20℃ 0.4MPa SF6气体）断口间350＋60KV，对地350KV。
★零表压5min工频耐受电压（有效值）84KV
★分闸时间≤0.03s
★开断时间≤0.06s
★合闸时间≤0.15s
★分－合时间≥0.3s
★合－分时间0.06s
★断路器内SF6气体（20℃）额定压力0.50MPa，报警压力0.45MPa，闭锁压力0.40MPa，含水量≤150PPM （V/V） 年漏气率≤1％

结构简介：
该产品有户内和户外两种布置形式，每种布置形式可分为断路器间隔和测保间隔。每个间隔均由固定部分和可动部分两大部分组成。固定部
分包括隔离插头、接地开关和就地操作控制柜等。可动部分是以小车为基座而将不同电��元件组装在一起的可整体移动的电器模块。断路器间隔的可动部分由自能式SF6断路器、电流互感器和隔离插头等组成。测保间隔的可动部分由电压互感器、避雷器和隔离插头等组成。

主要特点：
断路器为新一代自能式SF6断路器，配弹簧操动机构。
断路器间隔和测保间隔的结构形式一致。
小车和接地开关均配电动操动机构，包括断路器在内均可在就地操作控制柜内进行近控操作。
从就地操作控制柜至各元件的二次接线为插接式，还可以提供智能控制柜，实现无人值守。
一次接线方式灵活，检修时不影响用户连续用电。
总体布置简捷、美观、既可适用于户内，也可适用于户外。

主要技术参数：
序号 项 目 LW25-126
1 额定电压 126KV
2 额定电流   3150A
3 额定短路开断电流  31.5kA
4 额定短时耐受电流 31.5(4s)kA
5 额定峰值耐受电流  80kA
6 额定雷电冲击耐受电压 kV 断口 350+60对地 350
