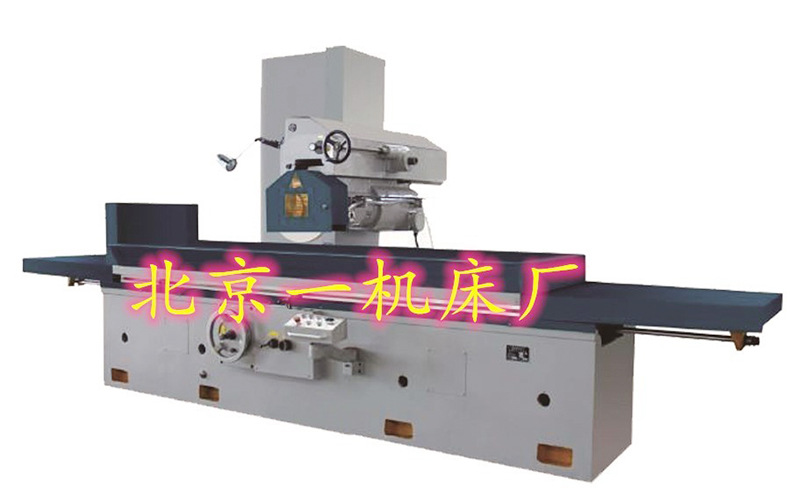

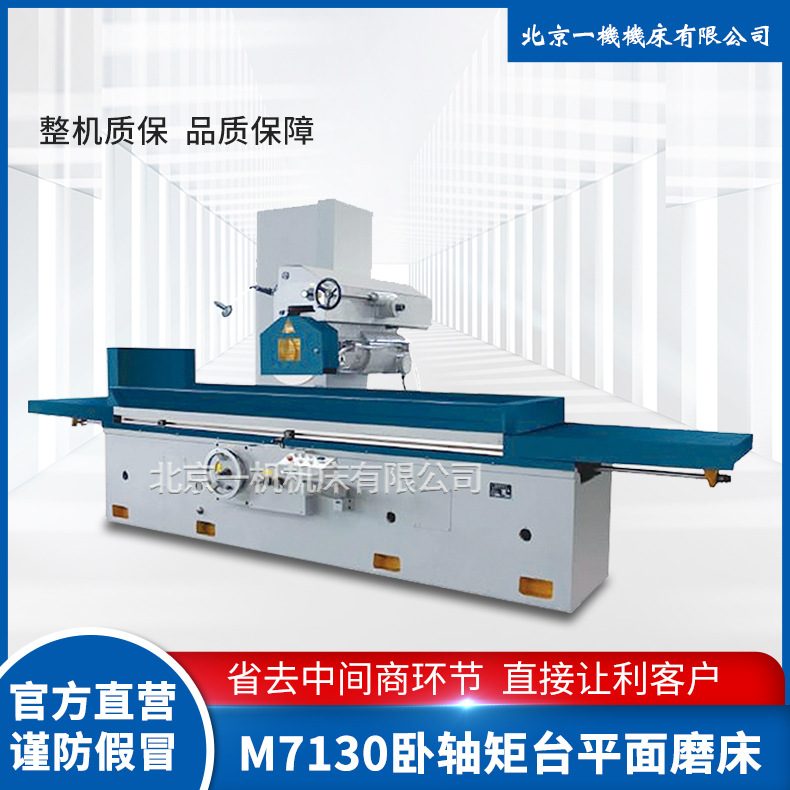

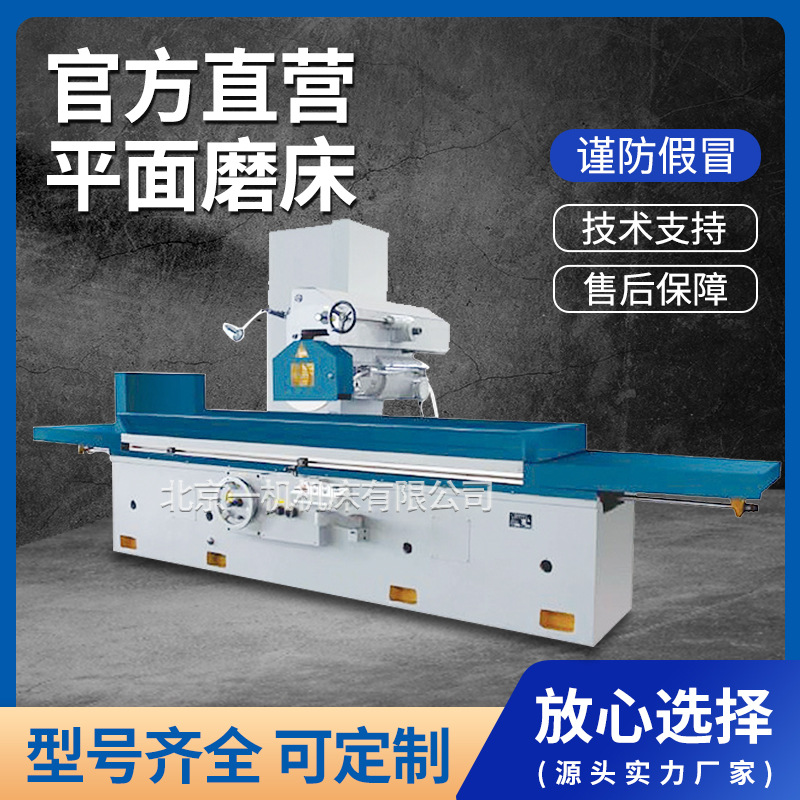

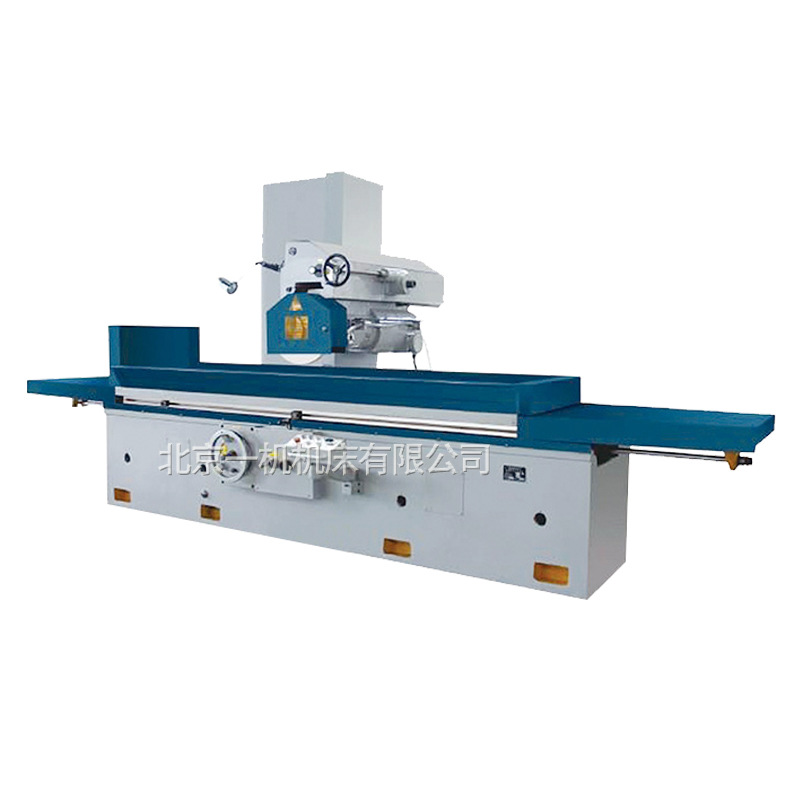

Горизонтальный шлифовальный станок с прямоугольным столом M7130, гидравлический привод, прецизионный шлифовальный станок 7130 от фабрики Beijing one machine bed
Offer ID: 617394384673
Статистика продавца
Свойства товара
Описание товара
|
机型 |
单位 |
M7130平面磨床 |
M7140平面磨床 |
M7150平面磨床 |
M7163平面磨床 |
|
主要技术规格 |
GB-104 |
GB-104 |
GB-104 |
GB-104 |
|
|
工作台面尺寸（宽*长） |
mm |
300*1000mm |
400*1000mm |
500*1250mm |
630*1250mm |
|
磨削工作的最大尺寸（宽*长*高） |
mm |
300*1000*400mm |
400*1000*525mm |
500*1200*525mm |
1250*630*500mm |
|
工作台纵向移动量（液动） |
mm |
200-1110mm |
200-1110mm |
200-1110mm |
200-1350mm |
|
工作台速度（无级调整） |
m/min |
3-25m/min |
3-25m/min |
3-25m/min |
3-25m/min |
|
工作台T型槽数 |
3 |
3 |
3 |
3 |
|
|
宽度 |
mm |
18mm |
18mm |
18mm |
22mm |
|
砂轮中心至台面距离 |
mm |
135-600mm |
135-665mm |
135-600mm |
140-665mm |
|
磨头最大移动量 |
mm |
550-655mm |
|||
|
横向（手动及液动） |
mm |
350mm |
450mm |
550mm |
630mm |
|
垂直（手动及机动） |
mm |
400mm |
665mm |
665mm |
665mm |
|
磨头横向进给（无级调速） |
|||||
|
连续 |
m/min |
0.3-3m/min |
0.3-3m/min |
0.3-3m/min |
0.3-3m/min |
|
断续 |
mm/min |
3-30mm/min工作台往复一次 |
3-30mm/min工作台往复一次 |
3-30mm/min工作台往复一次 |
3-30mm/min工作台往复一次 |
|
手轮每转磨头进给量 |
|||||
|
垂直 |
mm |
0.5mm |
0.5mm |
0.5mm |
0.5mm |
|
垂直进给手轮最小刻度值 |
mm |
0.01mm |
0.01mm |
0.005mm |
0.005mm |
|
砂轮尺寸（外径*宽度*内径） |
mm |
Ф350*40*Ф127mm |
Ф350*40*Ф127mm |
Ф350*40*Ф127mm |
Ф400*40*Ф203mm |
|
磨头快速升降速度 |
mm/min |
442.5mm/min |
708mm/min |
708mm/min |
708mm/min |
|
液压泵型号 |
YB1-100定量叶片泵 |
YB1-100定量叶片泵 |
YB1-100定量叶片泵 |
YB1-100定量叶片泵 |
|
|
流量 |
L/min |
100L/min |
100L/min |
100L/min |
180L/min |
|
电气设备总容量 |
KW |
10KW |
12KW |
12KW |
22KW |
|
磨头电动机功率 |
KW |
5.5KW |
7.5KW |
7.5KW |
11KW |
|
转速 |
r/min |
1440r/min |
1440r/min |
1440r/min |
1440r/min |
|
液压泵电动机功率 |
KW |
3KW |
3KW |
4KW |
11KW |
|
转速 |
r/min |
960r/min |
960r/min |
960r/min |
960r/min |
|
快速升降电动机功率 |
KW |
0.37KW |
0.37KW |
0.37KW |
0.37KW |
|
转速 |
r/min |
885r/min |
885r/min |
885r/min |
1400r/min |
|
冷却泵型号 |
DB-25三相电泵 |
DB-25三相电泵 |
DB-25三相电泵 |
DB-25三相电泵 |
|
|
转速 |
L/min |
25L/min |
25L/min |
25L/min |
25L/min |
|
冷却泵电动机功率 |
KW |
0.12KW |
0.12KW |
0.12KW |
0.12KW |
|
转速 |
r/min |
2800r/min |
2800r/min |
2800r/min |
2800r/min |
|
电磁吸盘尺寸（宽*长） |
mm |
300*1000mm |
400*1000mm |
300*1000mm |
630*1250mm |
|
机床外形尺寸（长*宽*高） |
cm |
3000*1700*2200mm |
3250*2025*2350mm |
3650*2025*2350mm |
3350*2400*2500mm |
|
净重 |
kg |
4000kg |
4500kg |
5000kg |
7000kg |
本系列机床以砂轮周边或侧面磨削工件的平面，工件可以固定在工作台上或吸牢在电磁吸盘上，其材质可以是钢、铸铁或有色金属。机床工作台的纵向运动和磨头的横向运动都是用液压驱动，无级调速。磨头的横向运动亦可手动操作。磨头的垂直方向除手动进给外，还配有机动快速升降机构，能减轻劳动强度，提高工作效率。磨头的垂直和横向导轨都粘贴聚四氟乙烯导轨软带，耐磨性好，能耗低、灵敏度高。机床运动平稳、精度好、性能可靠、噪音低、特别适合于机械性的金属工件平面的磨削加工，深受广大用户的欢迎。
