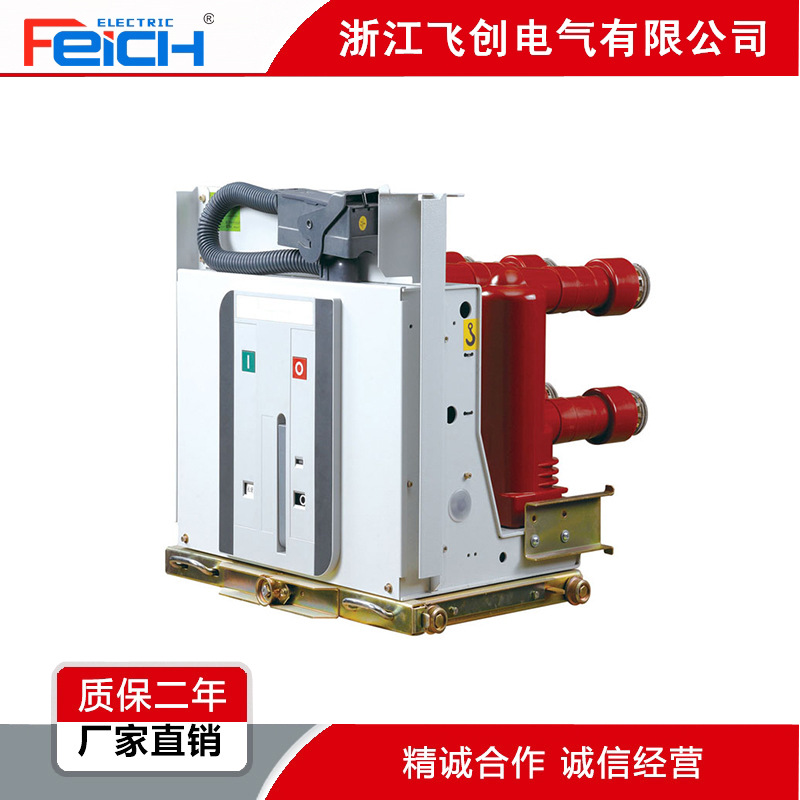

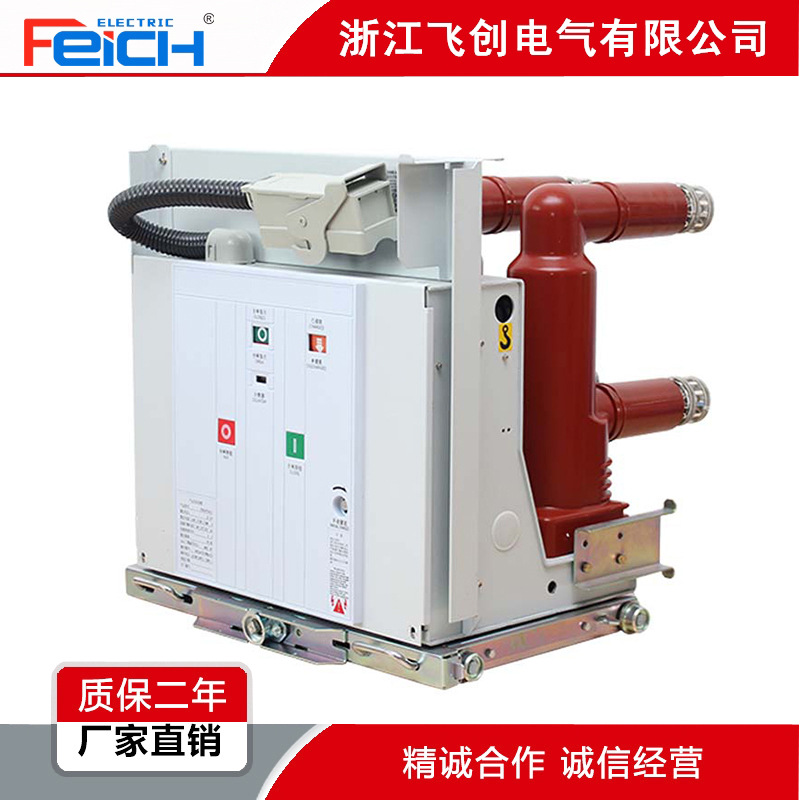

VZF(R)-12 внутренний вакуумный автоматический выключатель внутренний вакуумный предохранитель комбинированный выключатель

◆ 主要用途和适用范围

VZC(R)型中置固封式真空接触器-熔断器组合电器（以下简称组合电器）是根据独特的设计概念并结合市场需求而研发的新一代三相交流50Hz，额定电压为3.6-12kV的户内开关设备。 该产品用于需要多次分、合闸操作的场合，可满足用户频繁操作的要求，具有寿命长、运行稳定、功能合理等优点。它适用于650mm、800mm宽的中置开关柜，可与VD4的开关柜配合，也可与KYN28型开关柜配合。它符合GB/T14808-2001交流高压接触器和基于接触器的电动机启动器、GB/T11022—1999高压开关设备和控制设备标准的共同技术条件等标准的规定。产品应用于冶金、石化、矿山等工矿企业。



◆ 型号名称及含义



◆ 使用环境

a.环境温度不高于+40℃，不低于-lO℃允许在-30℃时储运）

b.海拔高度不超过1500m。

c.相对湿度：日平均不大于95%，月平均值不大于90%，饱和蒸汽压日平均值不大于 2.2 x 10_3Mpa 月平均值不大于 1.8 x 10_3MPa。

d.地震烈度不超过8度。

e.没有火灾，爆炸危险，严重污秽，化学腐蚀以及剧烈震动的场所。



◆ 产品外形尺寸图



◆ 主要规格及技术参数



◆ 结构特点

♦ 一次结构

VZC(R)型系列组合电器通过“固封极柱”方式，把限流熔断器和真空灭弧室有机地结合在 一起，构成一个串联回路，由接触器本体（真空灭弧室）承担关合和开断各种负荷电流，由限 流熔断器承担短路电流的开断。

♦总体结构

组合电器把极柱与操动机构合理布置成一体的形式，使传动环节简化，机构的输出特性更 吻合真空开关要求的负载特性，降低了能耗，提高了机械可靠性。

组合电器三相极柱是通过自动压力凝胶工艺（APG)形成，极柱结构避免了粉尘，湿度对 真空灭弧室外绝缘的影响，并减少了灭弧室外壳的污染，提高了可靠性。

♦操动机构

操动机构采用的是电磁式操作机构，通过对该机构磁场的精密设计、优化励磁回路，使组 合电器具有合闸可靠，电保持线圈长期运行功耗低等特点。

♦装配及维修

组合电器采用固封型式，且操动机构非常得稳定、可靠，所以装配和维修都相对省时。



◆ 工作原理

♦合闸及保持线圈未通电

在分闸弹簧的作用力下，通过机械方式使真空灭弧室触头拉开适当开距，组合电器处于分闸位置。

♦合闸并保持

组合电器合闸回路通电后，合闸线圈和保持线圈同时动作并吸合驱动臂上的铁块，通过主轴转动传力到绝缘拉杆并使灭弧室的触头闭合。驱动臂吸合后辅助开关切换使合闸线圈断电，但保持线圈继续通电使组合电器保持在合闸状态。

♦分闸

保持线圈失电，线圈吸合力消失，此时分闸弹簧释放能量驱动主轴转动使组合电器保持在分位，从而实现分闸操作。

♦熔断器更换

当熔断器熔断时，组合电器分闸，熔断器指示开关发出熔断指示。需要更换熔管时，请把手车移出柜体打开组合电器的面板，解开锁扣1,把熔丝罩2用力拉出即可（见图二）。



取出已熔断的熔断器，把新熔断器的带撞针一头插入熔丝罩的熔管夹内，熔断器3不带撞针 一头套上导向套4按图三所示放进熔丝筒5内，慢慢推入直到有一定阻力时用力推到位并扣上锁 扣。最后盖上面板拧上螺丝即可正常使用。

♦熔断器外形尺寸

熔断器应选用适合保护电动机的熔断器，其型号为XRNM1型，外形尺寸见图四。



◆ 防误连锁

a.组合电器在未到试验位置或工作位置时，合闸回路断开，不允许合闸操作。

b.组合电器在工作位置或试验位置合闸后，手车将无法移动，防止在合闸状态拉出或推进负荷区。



◆ 组合电器内部接线原理图
