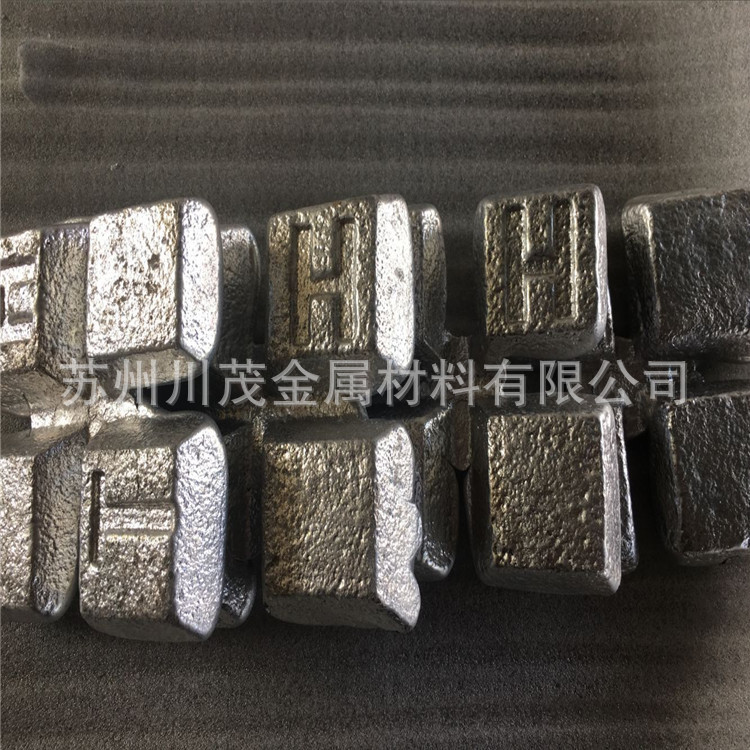

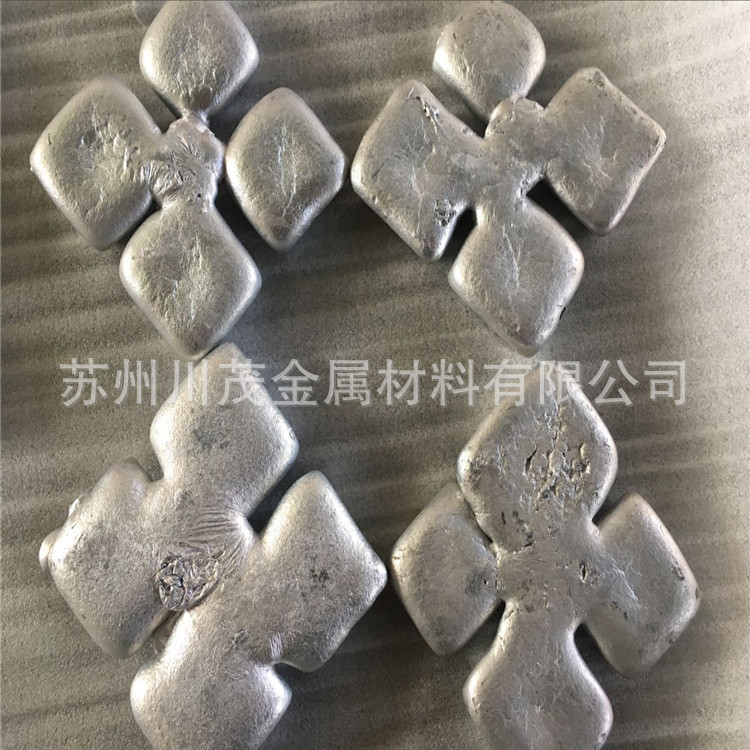

Алюминий-борон 3 промежуточный сплав, поставка напрямую от производителя для улучшения проводимости, алюминий-борон 5, 1 кг доступен

铝中间合金主要是用来调整铝熔体成份的一种传统产品，它是将一些熔化温度较高的金属元素，用熔融法和铝生成中间体，这种中间体的熔化温度明显降低，从而使一些熔解温度较高的金属元素在较低的温度下加入到铝液当中，以调整熔体的元素含量。
中间合金是以一种金属为基体，将一种或者几种单质加入其中，以解决该单质易烧损、高熔点不易熔入、密度大易偏析等问题或者用来改变合金性能的特种合金，是一种添加型的功能材料。铝基中间合金主要是用来调整铝熔体成分的一种传统产品，它是将一些融化温度较高的金属元素，用熔融法和铝生产中间体，这种中间体的熔化温度显著降低，从而使一些熔解温度较高的金属元素在较低的温度下加入到铝液当中，以调整熔体的元素含量。

●特点：A、成份均匀，熔化温度低；B、易于破碎，便于加入；C、成份含量高，易于吸收



●用法及用量：
A、根据熔体中元素所需控制标准和中间合金标准含量计算出配制熔体总量所需中间合金量
B、一般用以调整成份的中间合金同炉料一同加入，放在炉料中层均匀撒开
C、熔体熔化处理后，搅拌均匀，取样分析
●包装及储存

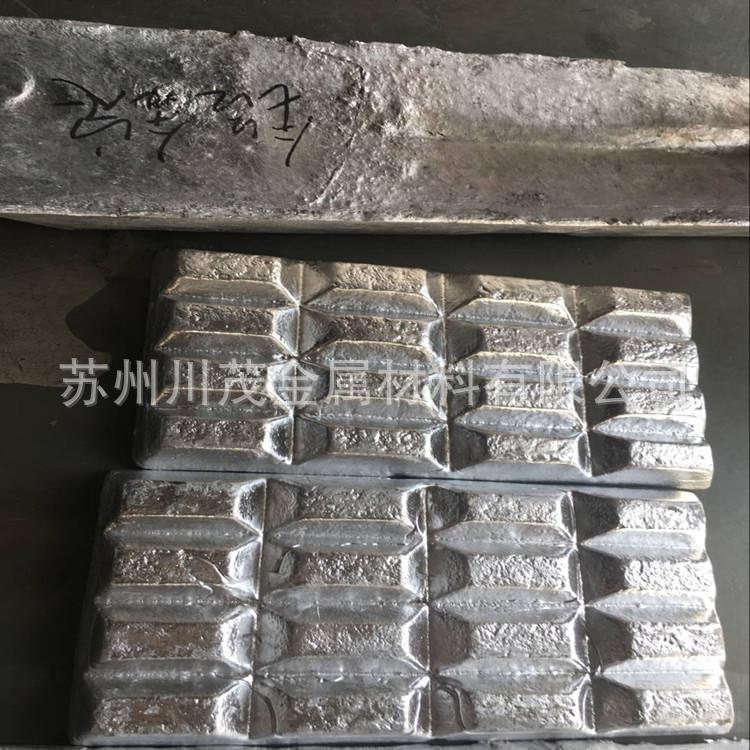

A、合金锭均按国家标准供货，每四锭一捆，每捆净重约30kg

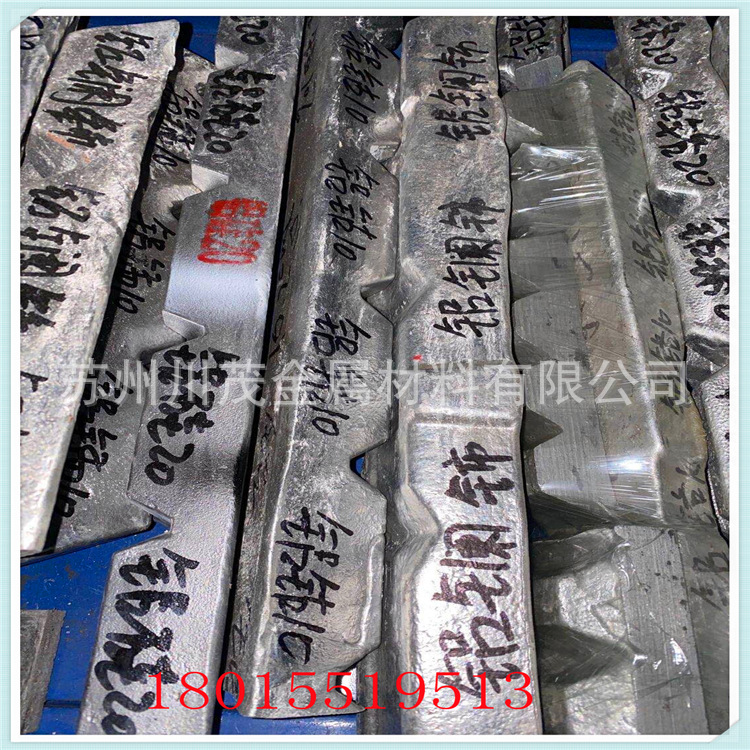

B、合金锭正面均有本厂合金代码、生产日期等标记
C、化验分析：任取一块，从合金锭上表面（光面）沿对角线钻取三点混合后处理分析
●注：技术标准执行GB8375～88规定。可根据用户要求生产个别含量的铝中间合金及四元合金，如铝钛硼稀土合金、铝钛碳等。

汉字名称牌号合金元素%用途 加入量 溶化温度℃特性
铝铜ALCu50 Cu48～52调整合金成分 需要量而定570～600脆
铝硅ALSi10 Si10～26 调整合金成分需要量而定700～800脆
铝锰ALMn10 Mn9～11调整合金成分 需要量而定770～830韧
铝钛ALTi5 Ti4～6晶粒细化，提高塑性 需要量而定1020～1070易偏析
铝镍ALNi10 Ni9～11提高塑性 需要量而定680～730韧
铝铬ALGr5 Gr4～6提高塑性，改变性能需要量而定900～1000易偏析
铝铬ALGr10 Gr9～11提高塑性，改变性能需要量而定900～1000易偏析
铝锆ALZr5 Zr4～6提高塑性，改变性能需要量而定800～850易偏析
铝锑ALSb4 Sb3～5提高塑性，改变性能需要量而定660易偏析
铝铁ALFe20 Fe18～22提高塑性，改变性能需要量而定1020脆
铝铍ALBe3 Be2～4提高塑性，改变性能需要量而定820韧
铝硼ALB3 B2.5～3.5降低电阻率，提高导电性，晶粒细化2～4‰ 800韧
铝钛硼（块、丝）ALTi5B1 Ti4.5～6.2 B0.9～1.2晶粒细化0.5～2‰ 800易偏析
