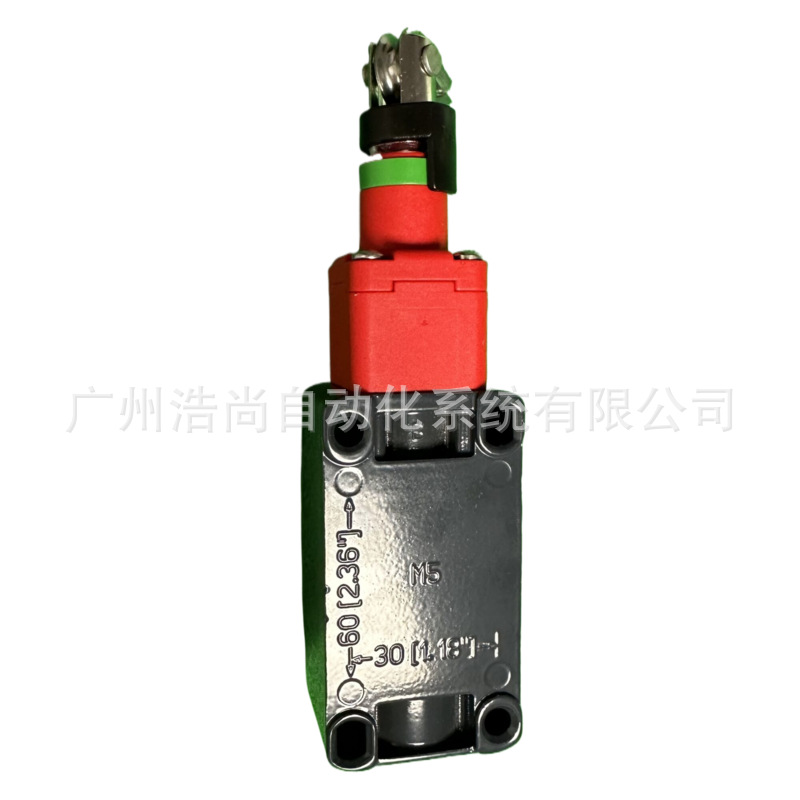

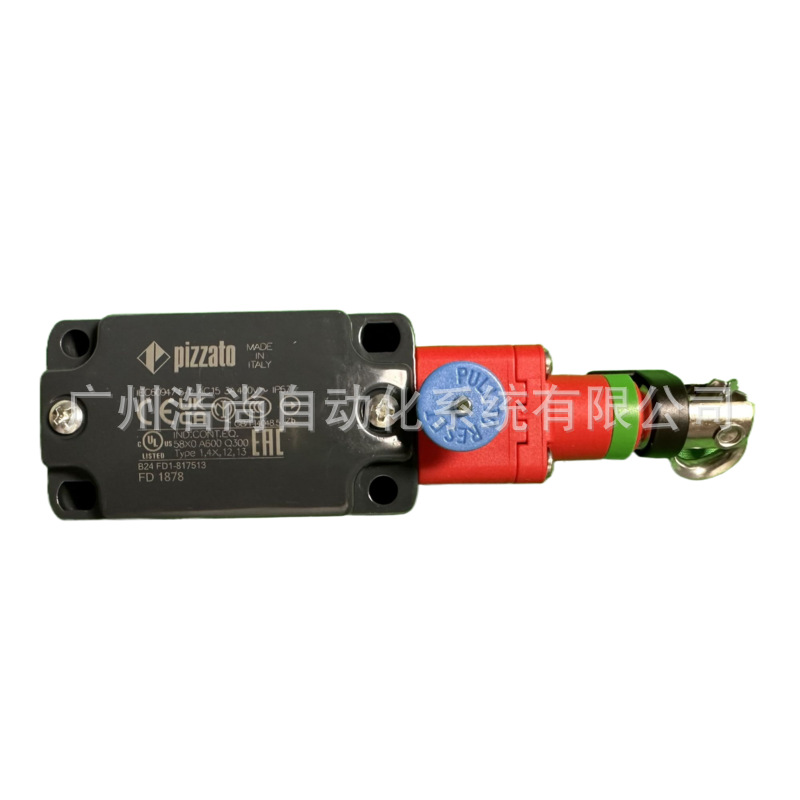

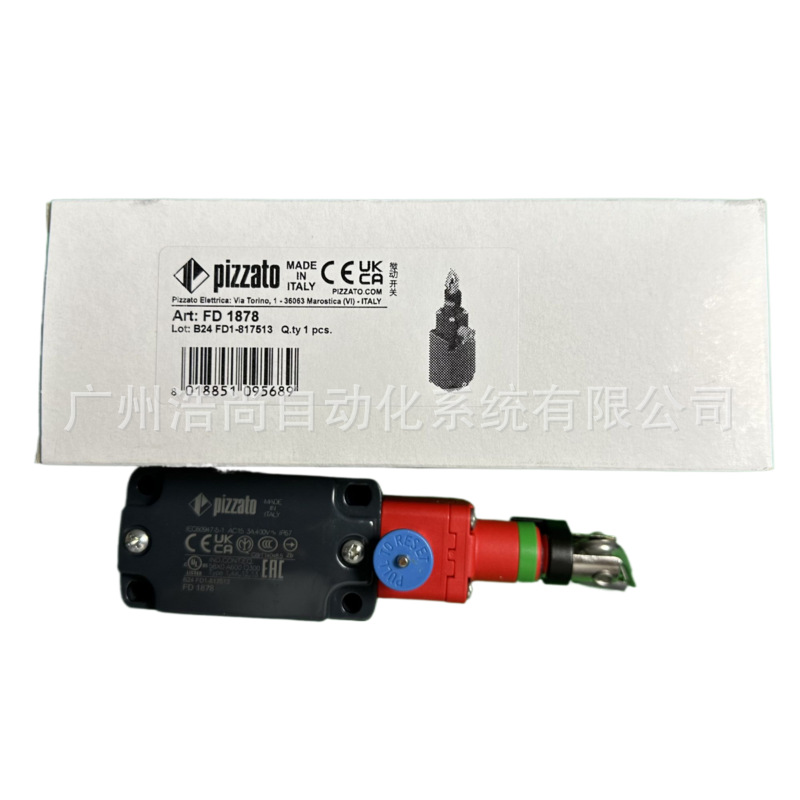

Выключатель с тросиком Fd 1878 итальянский Pizzato Spot

pizzato 安全拉绳开关 FD 1878 现货



Pizzato Elettrica 拉绳式开关是该公司多年经验以及与主要工业机器制造商合作的成果。这些产品几乎适用于所有工业应用，包括许多定制
化解决方案。产品范围包括一般启动/停止应用以及紧急停止开关解决方案。紧急停止拉绳式开关是市场上率先达到 EN ISO 13850 要求的
小型专利解决方案。Pizzato Elettrica 产品系列配有合适的附件，即使在严苛环境条件下也能安全长期使用。在产品创新中，值得一提的
是“FAST”系列紧固系统（专利）。该设计的核心是快速安装和美观设计，可完美融合新一代机器流线型设计之中。



拉绳式开关用于提供不同类型的命令。
• 对于停止命令，将使用中等拉绳张力的强制断开拉绳式开关；这还可以检测拉绳损坏情况。
• 对于紧急停止，将使用符合 EN ISO 13850 标准的强制断开拉绳式开关。在这种情况下，机械复位系统会在开关激活以及拉绳断开时打开触点，而无
论拉绳驱动速度如何。使用这些开关时，每次干预之后必须手动复位复位系统。



带紧急停止复位装置的安全拉绳开关
FP 系列外壳由玻璃纤维加强高聚酯、自灭性、防震和双绝缘材料制成：
FD、FL 和 FC 系列：金属外壳，采用粉末涂层烘烤而成。
FD、FP、FC 系列：一个螺纹导管入口： M20x1.5（标准）
FL 系列：三个螺纹导管入口： M20x1.5（标准）
防护等级： EN 60529 认证 IP67 等级，电缆堵头
具有同等或更高防护等级

主要特性
• 金属或塑料外壳，一至三个导管入口
• IP67 防护等级
• 符合 EN ISO 13850 标准
• 提供 7 个触点模块
• 提供垂直或水平驱动版本
• 提供带有已装配 M12 插头的版本
• 提供镀金银触点版本



一般参数
最高 SIL (SIL CL) ��级： SIL 3（符合 EN 62061 标准）
最高性能等级 (PL)： PL e（符合 EN ISO 13849-1 标准）
安全参数：
B10D： 2,000,000（常闭触点）
运行年限： 20 年
环境温度： -25°C 至 +80°C（标准）
-40°C 至 +80°C（T6 选项）
最大驱动频率： 1 个周期 / 6 秒
机械寿命： 100 万个操作周期
最大驱动速度： 0.5 m/s
最小驱动速度： 1 mm/s



符合标准：
IEC 60947-5-1、IEC 60947-1、IEC 60204-1、EN ISO 14119、EN ISO 12100、IEC 60529、
EN ISO 13850、EN 418、EN 50581、UL 508、CSA 22.2 No.14。
认证：
EN 60947-5-1、UL 508、CSA 22.2 No.14、GB/T14048.5-2017。



符合要求：
机械指令 2006/42/EC、EMC 指令 2014/30/EU、RoHS 指令 2011/65/EU。
强制断开触点符合标准：
IEC 60947-5--1、EN 60947-5--1。



IP67 防护等级

这些设备可应用于最严苛的环境条件下，通过
EN 60529 标准 IP67 浸水测试，因此适用于所有需
要最高外壳防护等级的环境。



宽温范围

这些设备可提供特制版本，适合 -40ºC 至 +80°C
环境温度范围，此适用于冷库、消毒器和其他
低温环境设备。由于采用特殊材料，这些设备
即使在低温条件下仍可保持固有的特性，从而能够扩展安装范围。



IMQ 认证特性

额定绝缘电压 (Ui)： 500 Vac
400 Vac（适用于触点模块 20、21、22、33、34）
传统自然风热电流 (Ith)： 10 A
短路保护： aM 型保险丝 10 A 500 V
额定冲击耐受电压 (Uimp)： 6 kV
4 kV（适用于触点模块 20、21、22、33、34）
外壳防护等级： IP67
MV 端子（螺丝接线端子）
污染等级： 3
使用类别： AC15
工作电压 (Ue)： 400 Vac (50 Hz)
工作电流 (Ie)： 3 A
触点元件形式：Zb、Y+Y、Y+Y+X、Y+Y+Y、Y+X+X
触点模块上的强制断开触点 9、18、20、21、22、33、34
符合标准：EN 60947-1、EN 60947-5-1、低电压指令 2014/35/EU 的基本要求。



UL 认证特性

电气额定值： Q300导向器负载 (69 VA, 125-250 Vdc)
A600导向器负载 (720 VA, 120-600 Vac)
环境等级： 类型1、4X、12、13
请使用 60 或 75°C 铜 (CU) 导线和 12-20 AWG 多股或实心电缆。
端子紧固扭矩为 7.1 Lb In (0.8 Nm)。
对于 FP 系列，在集线器连接到外壳之前，将集线器连接到导管中。
