Прямые поставки 001×7 (732) ионообменной смолы, катионная смола 001×7, смола для смягчения воды для котлов
Offer ID: 657859621612
Статистика продавца
Свойства товара
Описание товара
一、产品简介：
本产品是在交联为7％的苯乙烯·二乙烯共聚体上带有磺酸基(-SO3H)的阳离子交换树脂。主要用于硬水软化和纯水制备，也用于湿法冶金、制糖、制药、味精行业，以及作为催化剂和脱水剂。
本产品树脂系列包含三个品种，其中001×7为通用性产品：001×7FC适用于双层床、双室床、浮动床系统：001×7MB适用于混床系统。
二、执行标准：GB13659-92 DL519-93、SH 2605.01-97
三、理化性能指标：
|
指标名称 |
001×7 |
001×7FC |
001×7MB |
|
外观 |

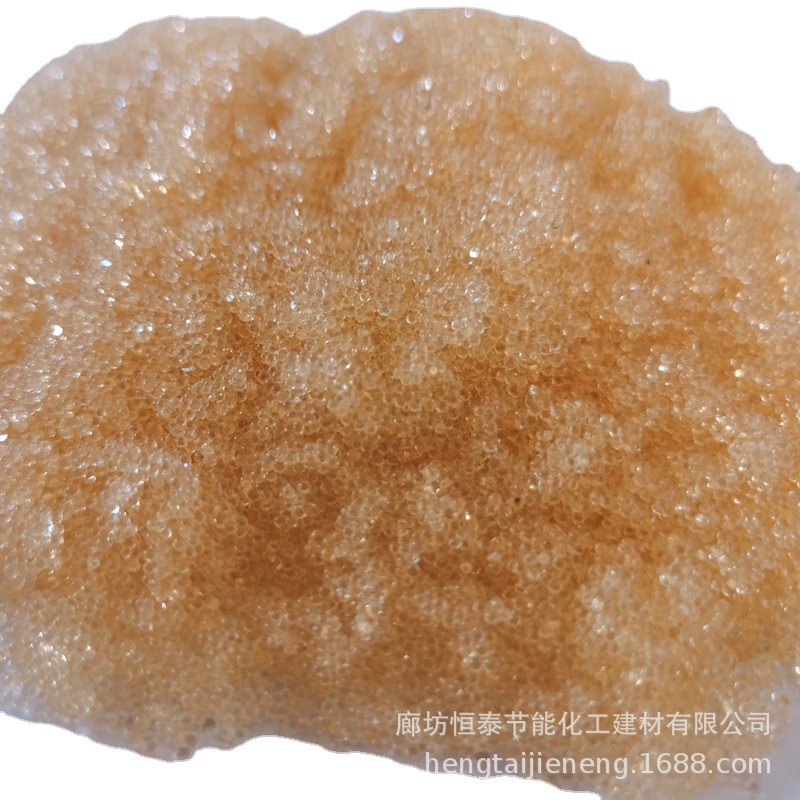

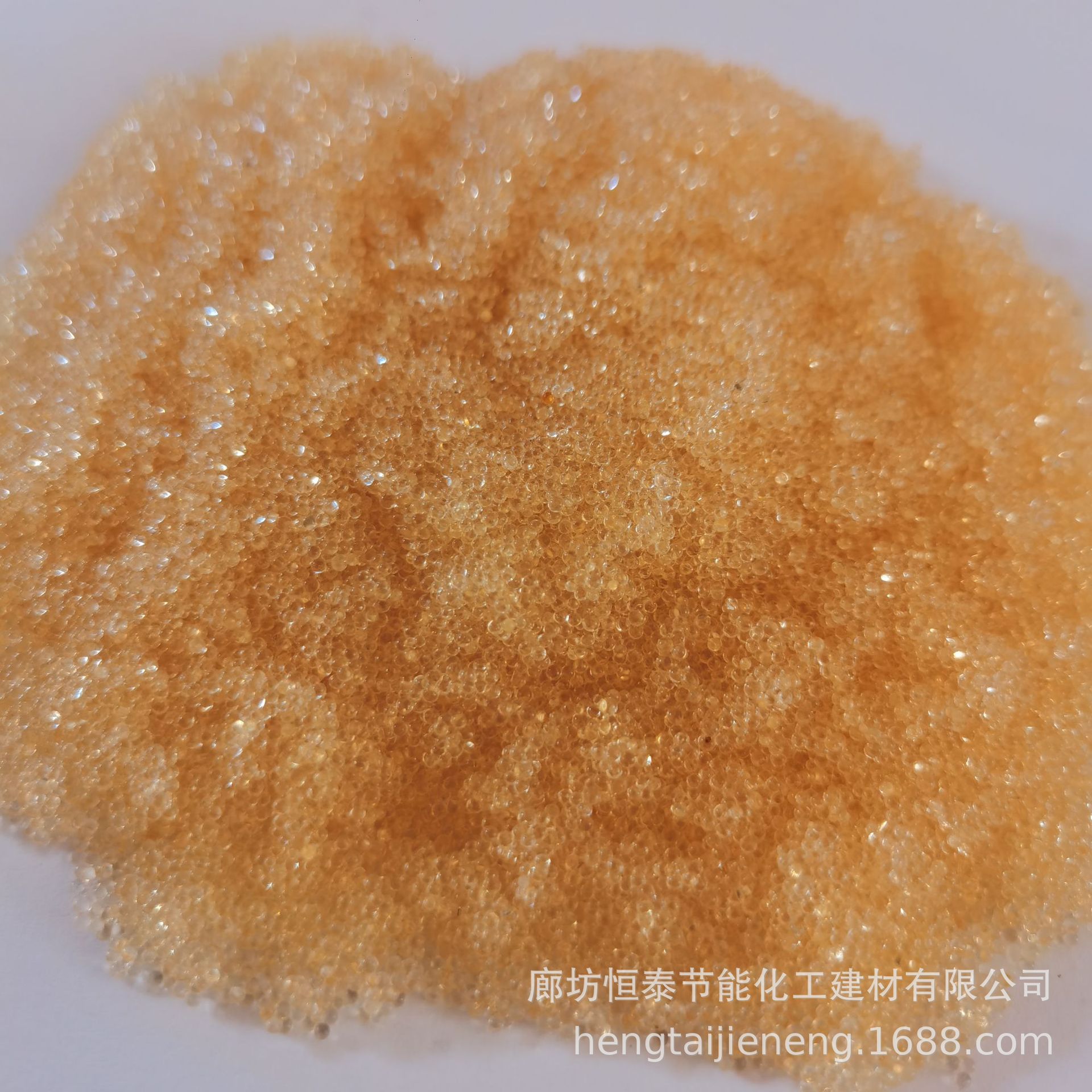

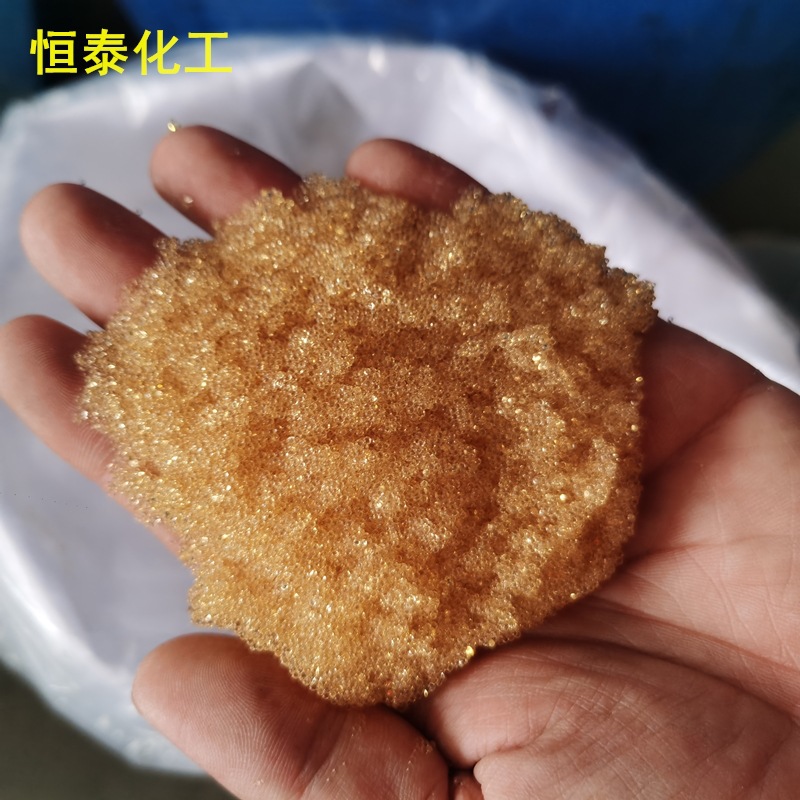

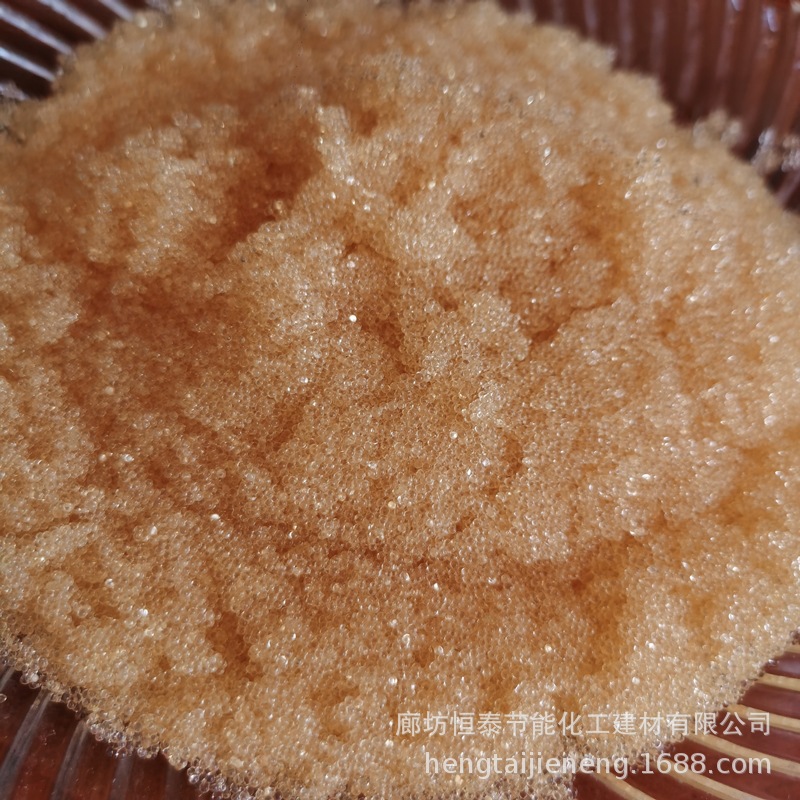

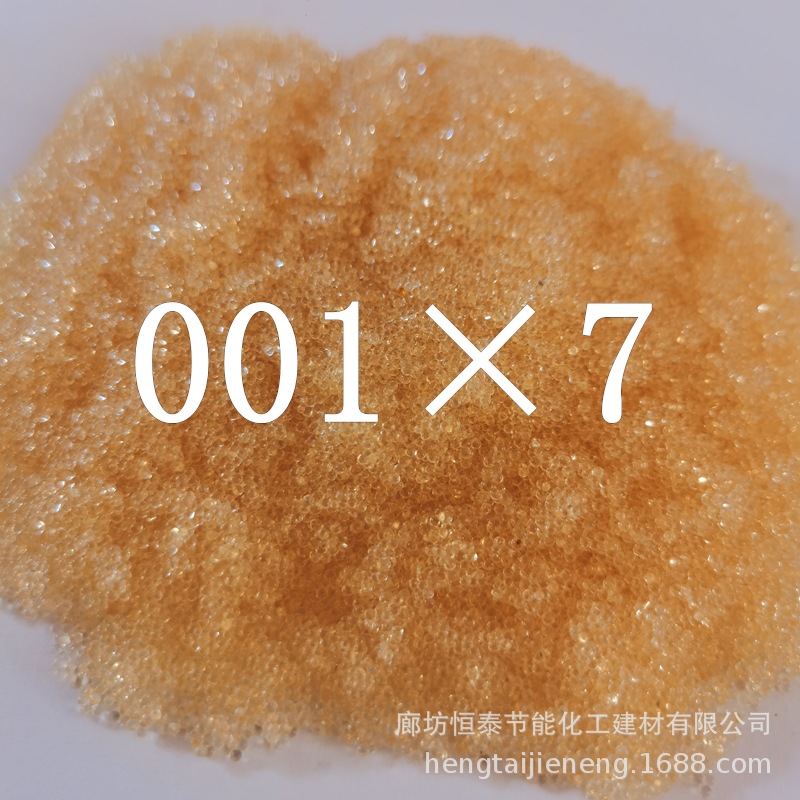

金黄至棕褐色球状颗粒 |
||
|
出厂型式 |
钠型 |
||
|
含水量％ |
40-50 |
||
|
质量全交换容量mmo1/g |
≥4.50 |
||
|
体积交换容量mmo1/ml |
≥1.90 |
≥1.80 |
|
|
湿视密度g/ml |
0.77-0.87 |
||
|
湿真密度g/ml |
1.25-1.29 |
||
|
范围粒度％ |
(0.315-1.25)mm≥95 |
(0.45-1.25)mm≥95 |
(0.71-1.25)mm≥95 |
|
下限粒度% |
(＜0.315)mm≤1.0 |
(＜0.45mm)≤1.0 |
(＜0.71mm)≤1.0 |
|
有效粒径mm |
0.40-0.60 |
0.50 |
0.75-0.95 |
|
均一系数 |
≤1.60 |
≤1.40 |
|
|
磨后圆球率％ |
≥90 |
||
|
渗磨圆球率% |
≥60 DL519-2004 |
||
四、使用时参考指标：
1．PH范围：1～14
2．高使用温度：氢型≤100℃；钠型≤120℃
3．转型膨胀率％：(Na+→H+)≤10
4．工作交换容量：≥1000mmol/l (湿)
5．工业用树脂层高度：1.0～3.0m
6．液浓度：NCCl：8～10％HCl：4～5％
7．液用量：
NaCl(8～10％)体积：树脂体积=1.5～2.1
HC1(4～5％)体积：树脂体积=2～3:1
8．液流速：4～6米/小时
9．接触时间：30～60分钟
10．正洗流速：10～20米/小时
11．正洗时间：约30分钟
12．运行流速：10～45米/小时
五、与国外对应牌号：
美国：Amberlite IR-200; Dowex-50
德国：Lewatit-100
日本：Diaion SK-1
六、包装：编织袋，内衬塑料袋，净重25Kg或25L/包
一、树脂的运输和贮存：
离子交换树脂内含有一定量的水份，在运输及贮存过程中应尽量保持这部分水份。如果贮存过程中树脂脱了水，应先用
浓食盐水（8-10%)浸泡1-2小时，再逐渐稀释，不得直接放于水中，以免树脂急剧膨胀而破碎。树脂在贮存或运输过程中，
应保持在5-40℃的温度环境中，避免过冷或过热，影响质量。若冬季没有保温设备时，可将树脂贮存在食盐水中，食盐水的
��度可根据气温而定。
二、新树脂的予处理：
新树脂常含有溶剂、未参加聚合反应的物质和少量低聚合物，还可能吸着铁、铝、铜等重金属离子。当树脂与水、酸、
碱或其它溶液相接触时，上述可溶性杂质就会转入溶液中，在使用初期污染出水水质。所以，新树脂在投运前要进行预处
理。
１、阳树脂的预处理
阳树脂的预处理步骤如下：
首先使用饱和食盐水，取其量约等于被处理树脂体积的两倍，将树脂置于食盐溶液中浸泡18-20小时，然后放尽食盐水，
用清水漂洗净，使排出水不带黄色；
其次再用2%-4%NaOH溶液，其量与上相同，在其中浸泡2-4小时（或小流量清洗），放尽碱液后，冲洗树脂直至排出水接
近中性为止；
最后用5%HCL溶液，其量亦与上述相同，浸泡4-8小时，放尽酸液，用清水漂流至中性待用。
２、阴树脂的预处理
其预处理方法中的第一步与阳树脂预处理方法中的第一步相同；而后用5%HCL浸泡4-8小时，然后放尽酸液，用水清洗至
中性；而后用2%-4% NaOH溶液浸泡4-8小时后，放尽碱液，用清水洗至中性待用。
