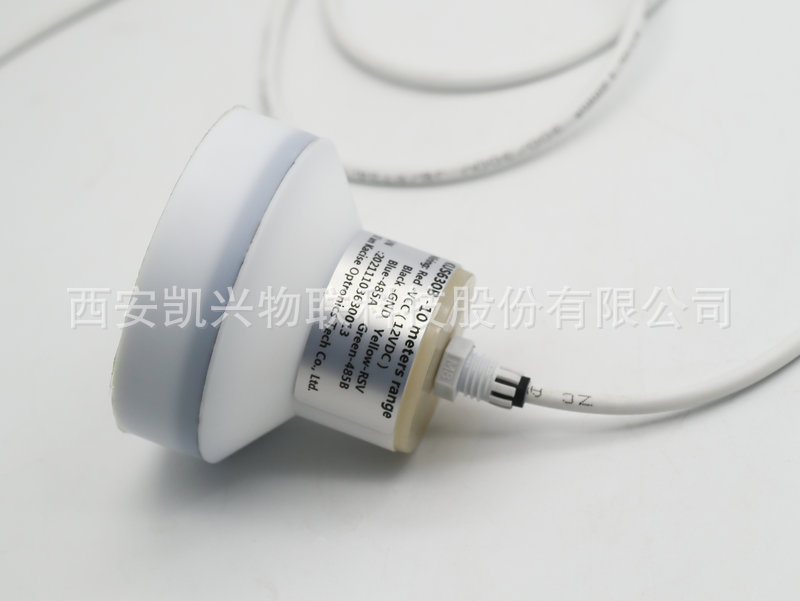

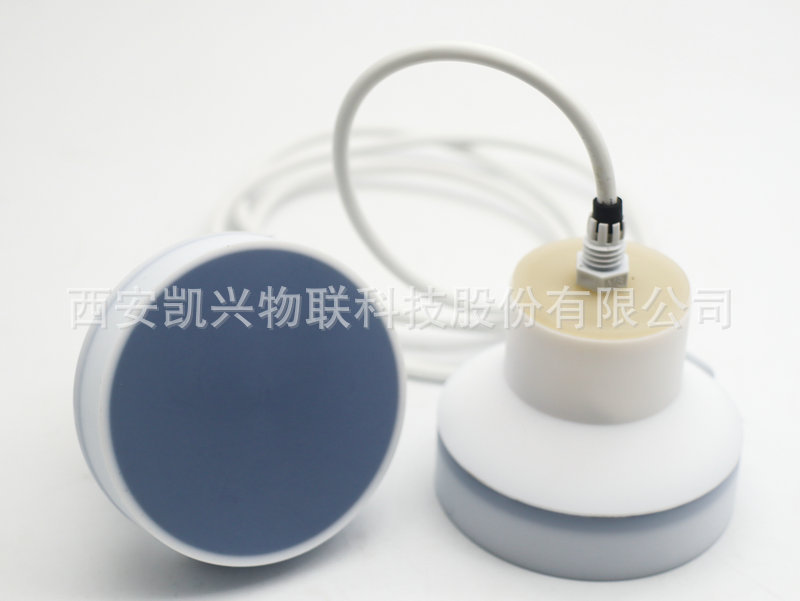

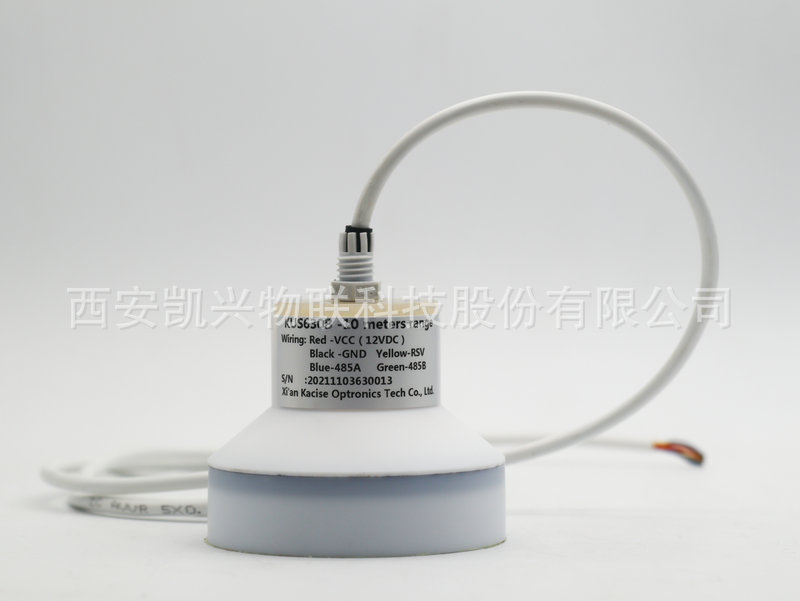

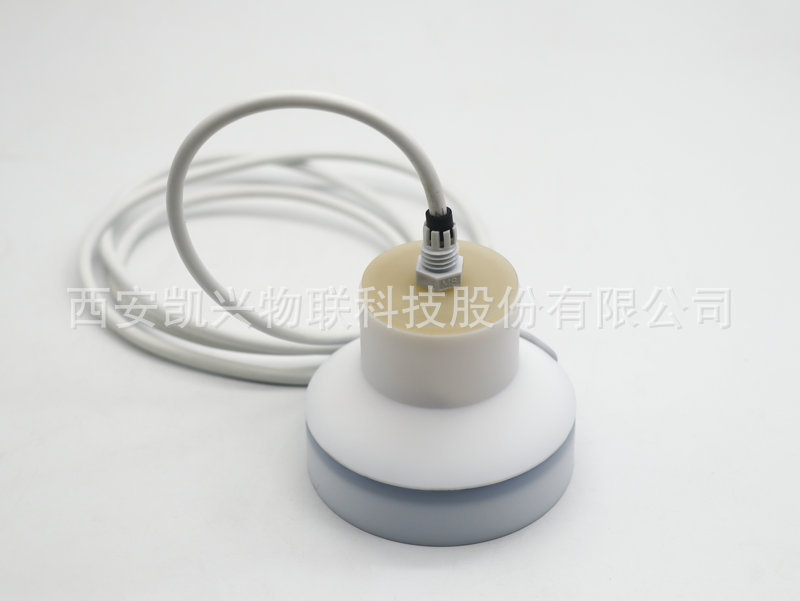

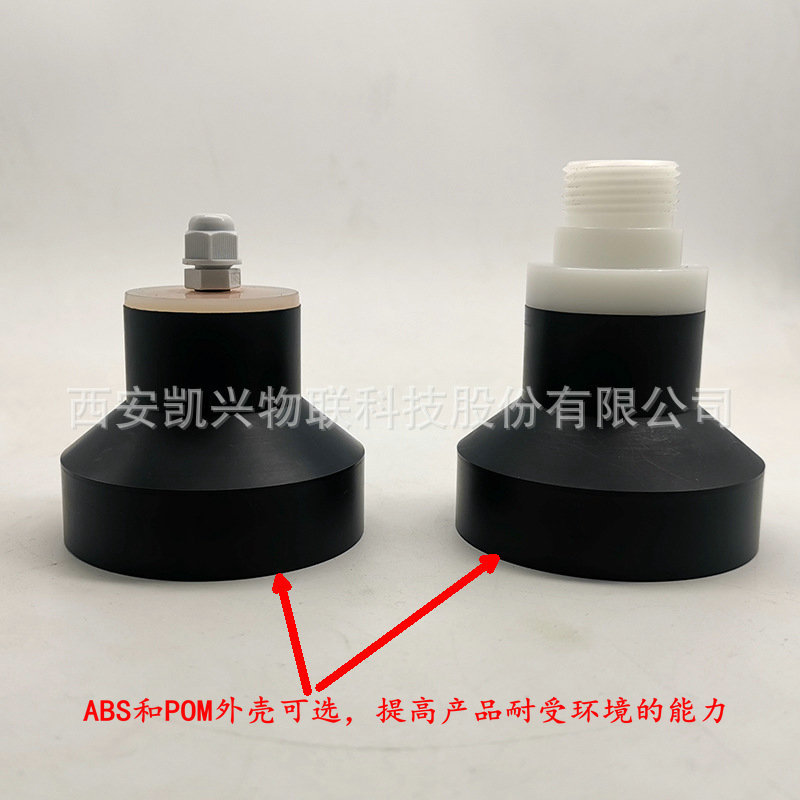

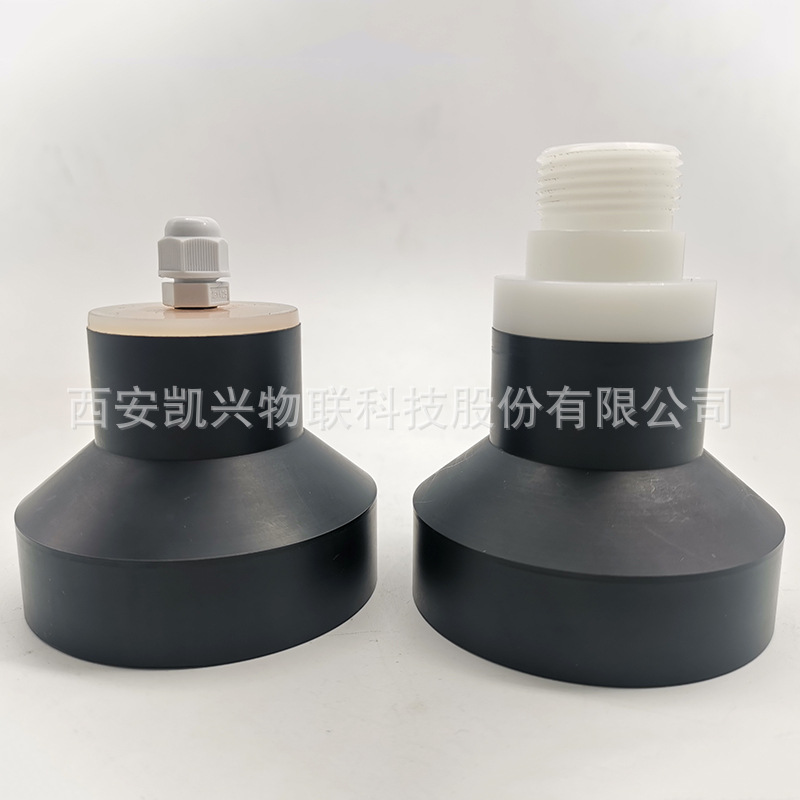

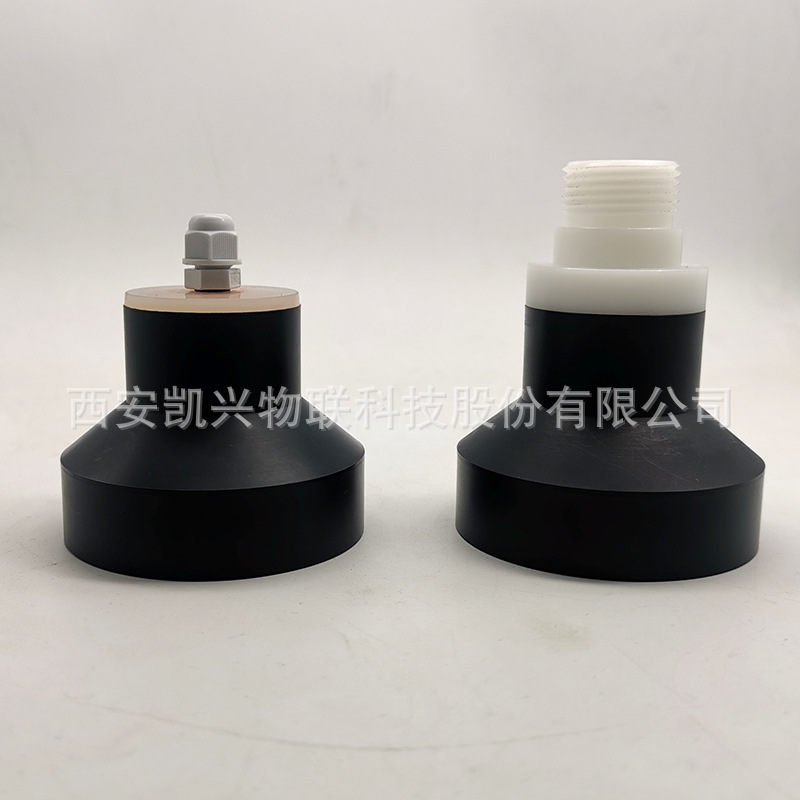

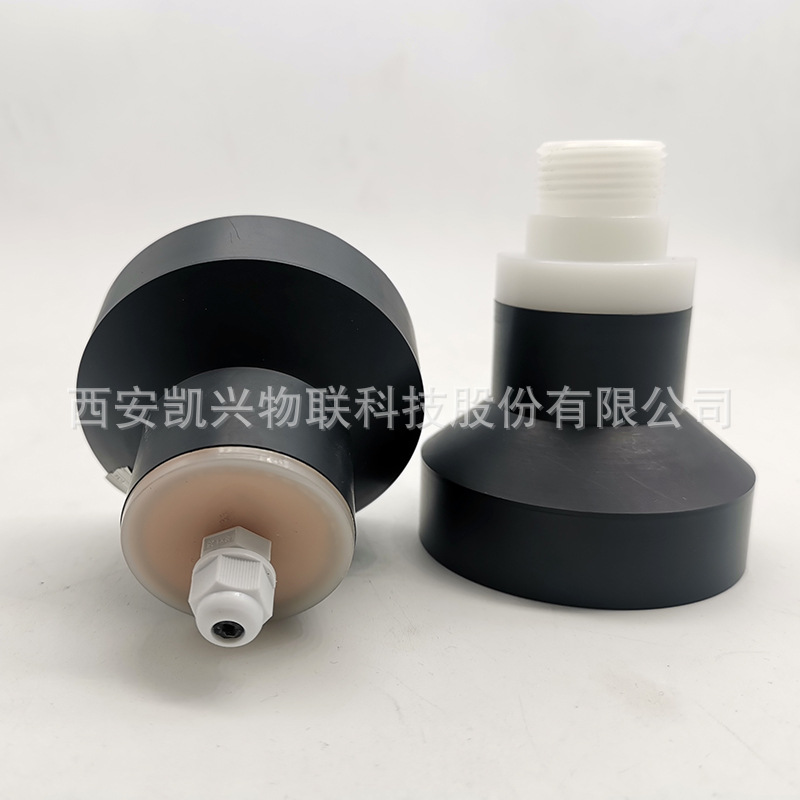

KUS630产品展示

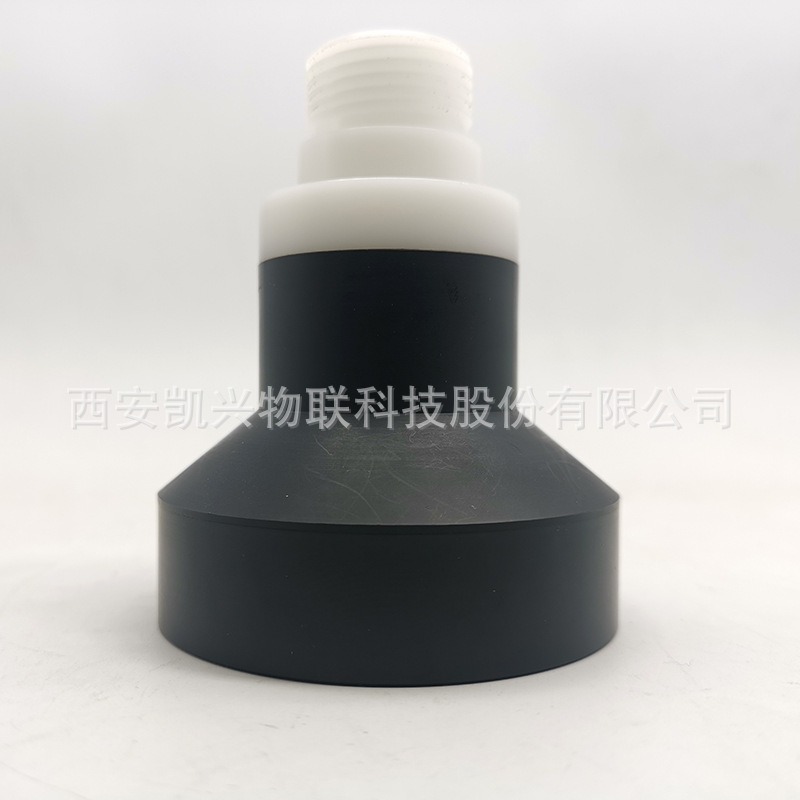

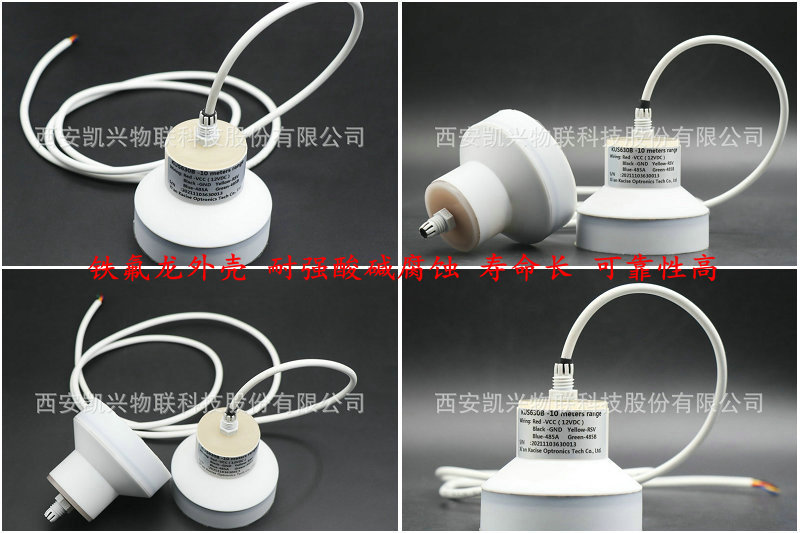

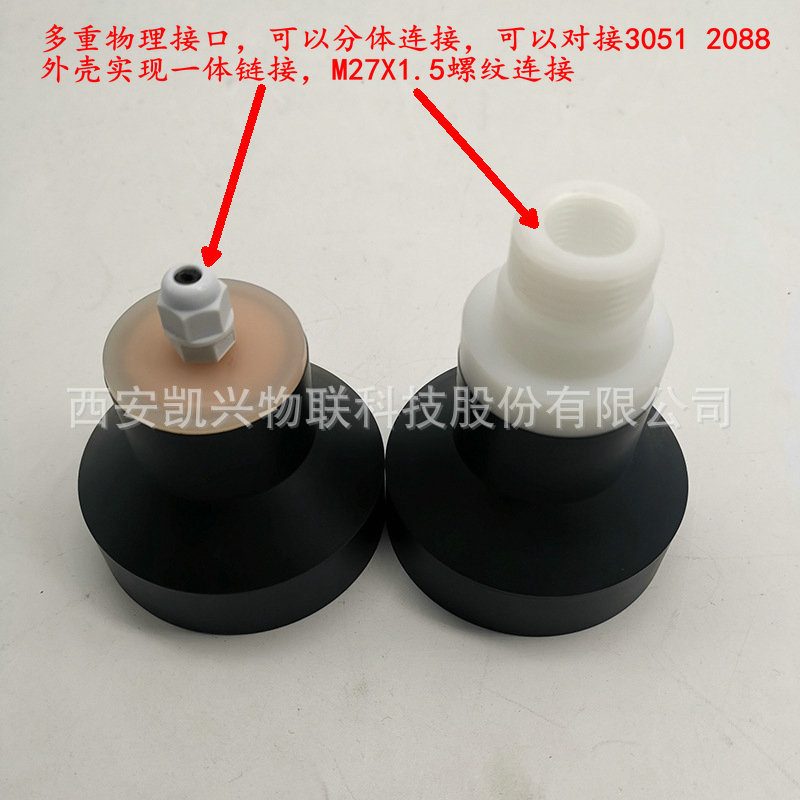

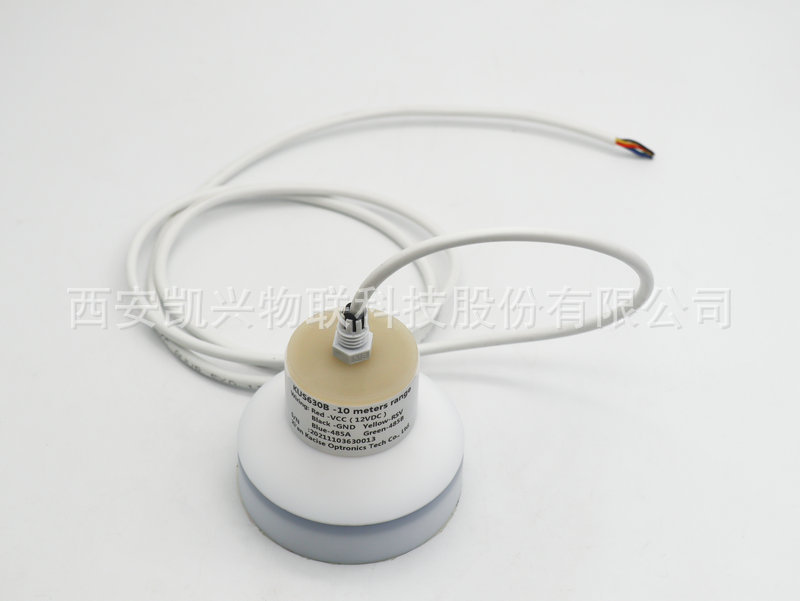

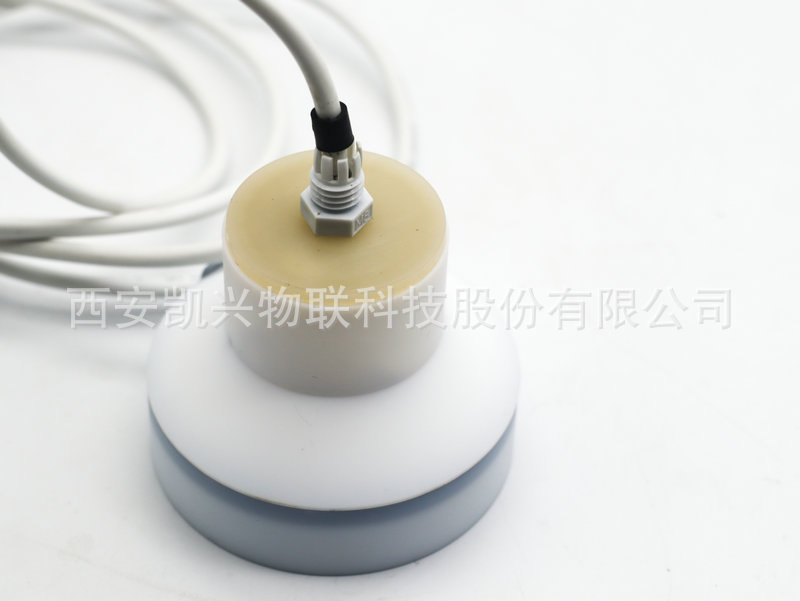

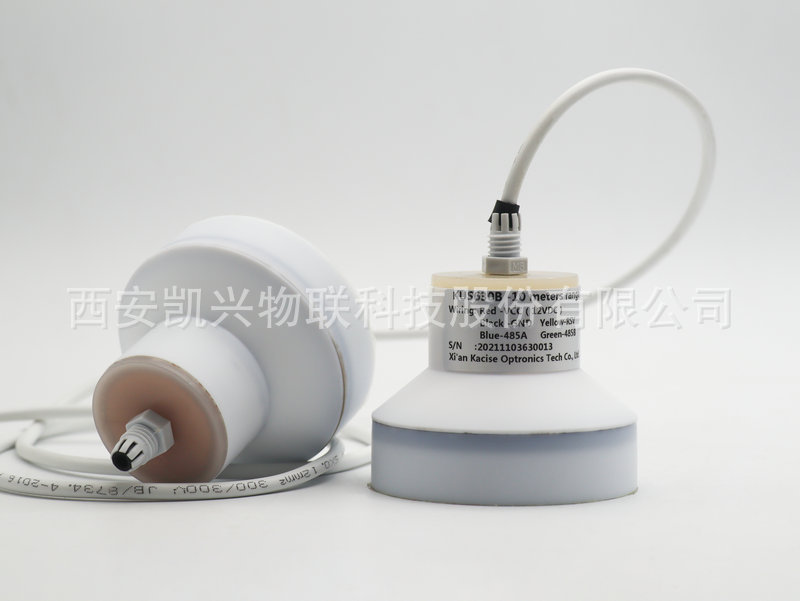

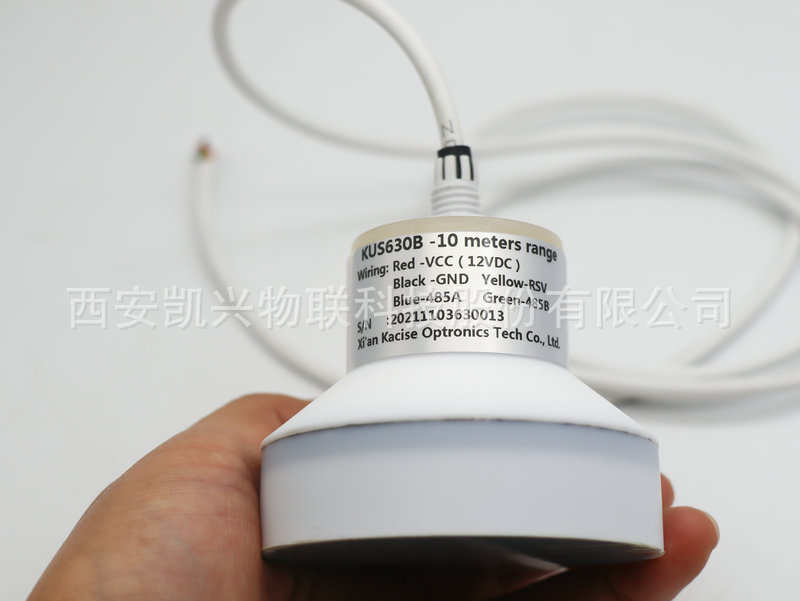

KUS630B产品展示



电器连接和信号定义



线序	颜色	定义
1	红	电源正
2	黑	电源回流地
3	黄	模拟量输出，电压输出，电流输出开关量输出 (低功耗版本悬空)
4	蓝	RS485 A+或者是uart TXD
5	绿	RS485 B-或者是uart RXD





参数说明



型号：KUS630
测量范围	600... 15000 mm
盲区	0... 600 mm（600mm以内为不稳定工作区，不建议工作在此范围）；最小可以做到300mm盲区版本，需要定制。
供电电压	3.3... 12 VDC , 纹波 10 %SS
工作电流	≤ 45 mA（最快测量速度） 低功耗版本，休眠功耗小于0.3mA，发送功耗20mA（小于2ms），接收功耗不大于8mA（小于150ms）
输出信号	1可编程模拟量输出0-10V. 2 RS485 output. 3 Uart串口输出 4 4-20mA输出 5：开关量输出
测量精度	≤1 %
温度补偿	是





型号：KUS630B

主要用在全防腐耐酸碱苛刻环境中







工作条件







工作环境温度	-25…70℃(248...343K)
储存温度	-40…85℃(233...358K)



其他说明







电器连接	5-wire cable
防护等级	IP68
外壳材质	PVC /PVDF/PTFE（默认PVC）







传感器功能



模拟量

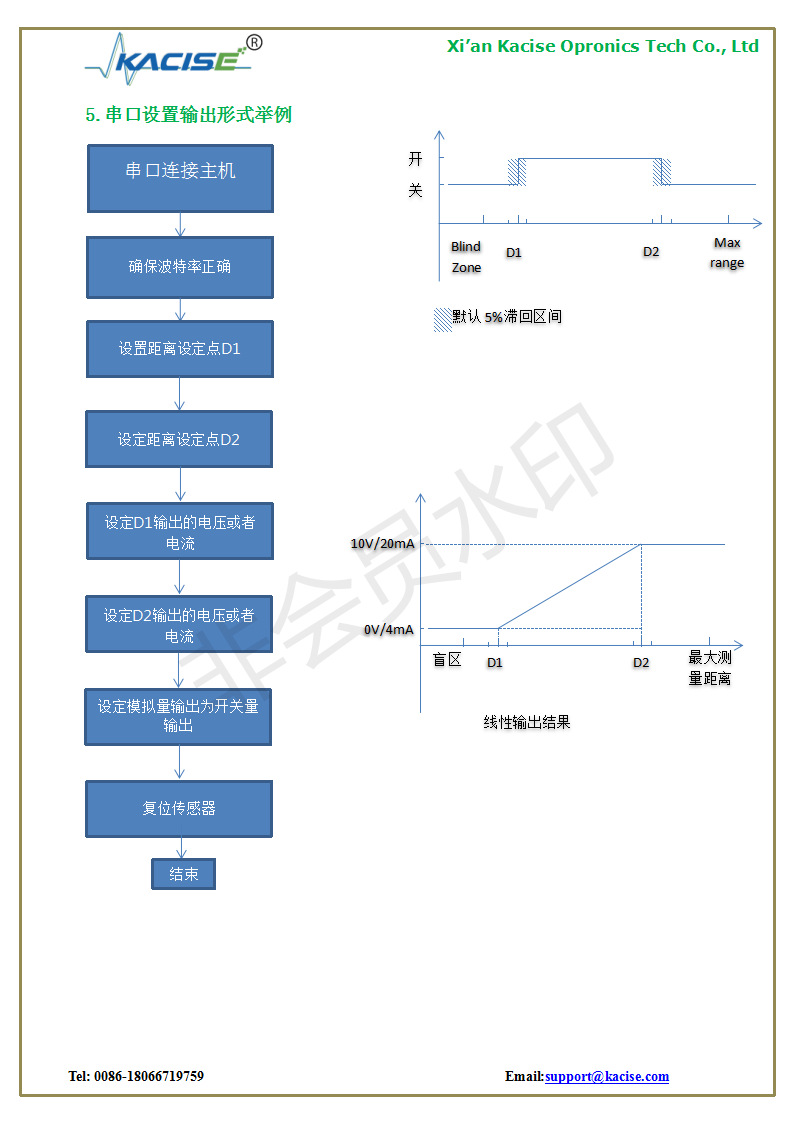

模拟量输出可以通过RS485进行设，传感器可以工作于8中模式具体参考如下：



第1步， 通过串口调试助手或者modus调试助手等连接到上位机。



第2步，设置一个近点参考距离点。



第3步，设置一个远点参考点



第4步，设置近点参考点的输出电压或者电流。



第5步，设置远点参考点的输出电压或者电流。



第6步，设置模拟量输出为开关特性选择。



第7步，设置模拟量输出为线性输出还是开关输出选择项。



第8步，复位传感器使新参数生效。



传感器的8种工作模式。



1：默认打开窗口模式



2：默认关闭窗口模式



3：默认打开单点模式



4：默认关闭单点模式



5：默认打开单点滞回模式



6：默认关闭单点滞回模式



7：默认打开有无检测模式



8：默认关闭有无检测模式







485输出数据



485输出数据为MODBUS-RTU格式。具体参考软件使用指导手册。

订货信息



KUS	型号	输出	量程	描述
	630	产品系列型号
	定制
		0-10V	模拟量0-10V输出
		0-5V	模拟量0-5V输出
		0-3V	模拟量0-3.0V输出
		4-20mA	模拟量4-20mA输出
		SW	开关量输出
		Uart	Uart 串口输出MODBUS RTU协议
		RS485	RS485输出 MODBUS RTU协议
			XXX mm	XXX mm意思是最大测量距离 （默认2500mm,5000mm可定制）
KUS	550	RS485	2000mm



新产品持续迭代开发中，如需要新的选型指导或者产品资料，请直接联系
