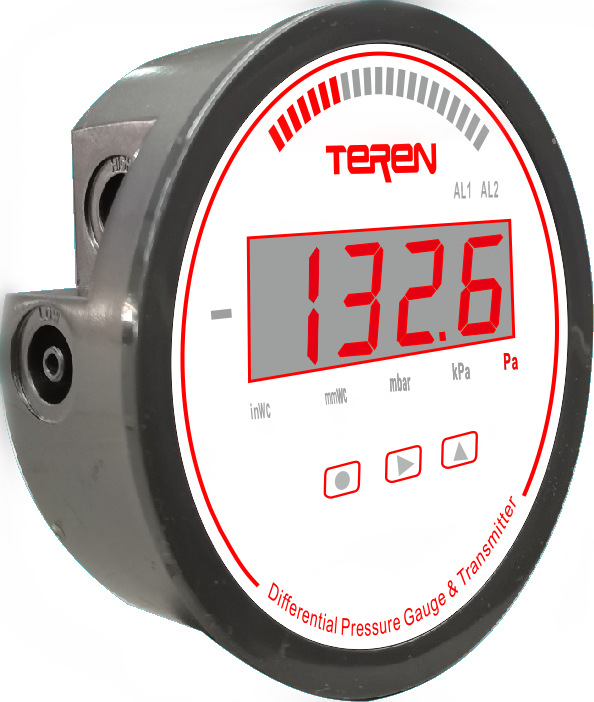

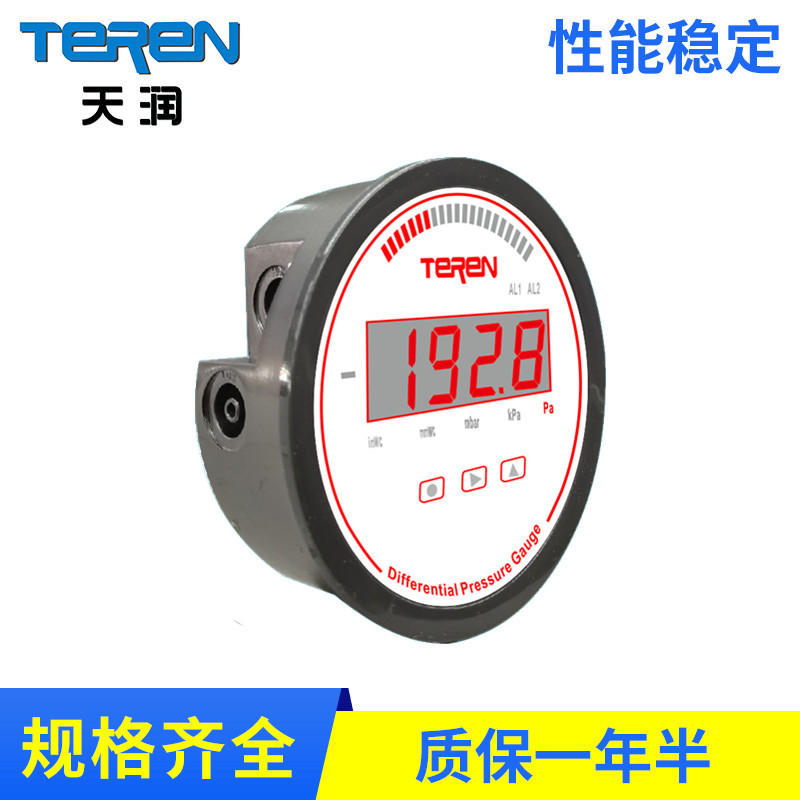

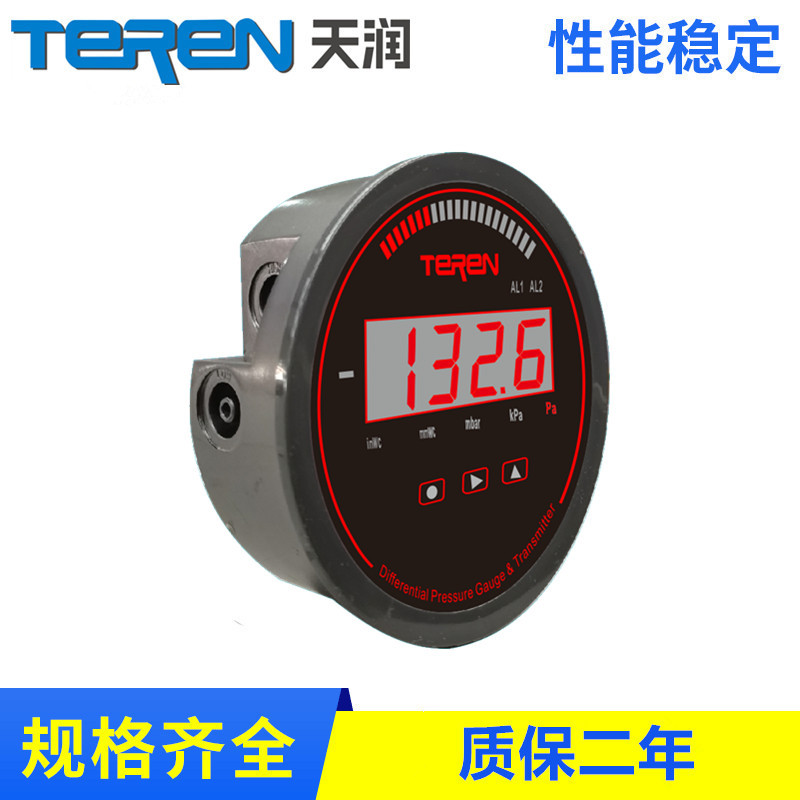

Многофункциональный цифровой дисплей дифференциального передатчика DPGT



  深圳天润控制技术股份有限公司致力于智能楼宇和暖通空调行业的仪器仪表及控制产品的研发、制造和服务。质量保证，用户至上！

  产品标价并非实价，根据实际参数选型，价格有差异，下单请咨询客服，定制产品生产周期平均5-7个工作日，售后非质量问题无法退换，所以下单前请反复跟客户确认参数是否满足，质保24个月。

应用和特点

1.采用高精度MEMS传感器及数字化技术，可以检测正压、负压或压差，型式上可以替代传统指针式机械表

2.结合数字显示、开关控制和变送器输出的3合1产品，可实现压差的检测、显示、输出和控制的一体化功能

3.可测量风扇、鼓风机、过滤器阻力、炉体通风、孔板等的压力。也可用于各类净化间、生物安全柜、洁净工作台、除尘、医疗和药机等设备的压差检测与控制

4.适用嵌入安装、平面安装等安装方式

5.多种量程范围、输出方式和单位可选

6.无运动部件，防震动

7.精度高达±1% FS，量程最低为25Pa

8.按键功能：零位校准、单位切换、继电器设置、响应时间设置、量程/信号校准等

9.可选2组继电器输出或报警，并同时有LED指示

10.高亮数码管显示，可选模拟机械表弧形LED指示

技术指标

介质：空气和非易燃，非腐蚀性气体，对潮气/粉尘/结露/油污不敏感

介质温度：0-60°C

外壳：铸铝外壳，PC面板

工作环境：-20~70°C

温度补偿：0-50°C

工作压力：1、2、5、10kPa，视量程不同；

过载5xFS，破坏压力10xFS

尺寸：嵌入开孔直径114 mm，厚度38.30mm

过程连接：1/8”锥形咀，共两对(侧面或背面)

显示：4位0.8”数码管，高亮红色

模拟输出：0-10V &4-20mA(三线)

输出负载：≤500Ω(电流型)，≥2kΩ(电压型)

通讯输出：RS485/Modbus(9600-n-8-1)

继电器输出：2×SPST,3A-30VDC/250VAC或1×Buzzer蜂鸣器

电气连接：背面引出电缆或背面螺丝端子

精度：±1.0%FS(25Pa为±2%FS)

长期稳定性：±0.5%FS /Year

温漂：＜0.05%FS/°C (零点)，＜0.08%FS/°C (满量程)

响应时间：0.5-30s

电源：16-28V AC，16-35V DC

按键：3个轻触按键

防护等级：IP65

重量：约340g

认证：CE

配件：标配1002配件(PVC软管2M)和A-S0配件(含螺丝一组及安装支架3个可满足基本的表面或盘面安装。另有A-S1/A-S2/A-S7-X配件可选，需单独订购，适合各种表面/盘面/嵌入式安装，参考配件产品说明。

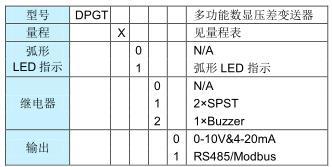

选型表

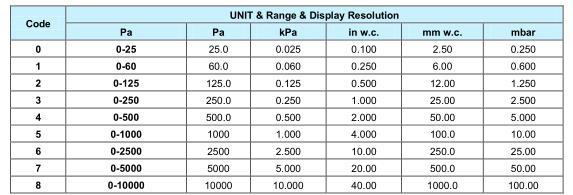

量程表

1. 5 组工程单位的设置用按键操作，对应的 LED 灯会常亮。
2. 零位在中间的定义：选型最后加 Z。如 DPGT1***Z，代表满量程 60Pa，零位在中间，即实际为-30-0-30Pa。仅量程 1~6 可选。
