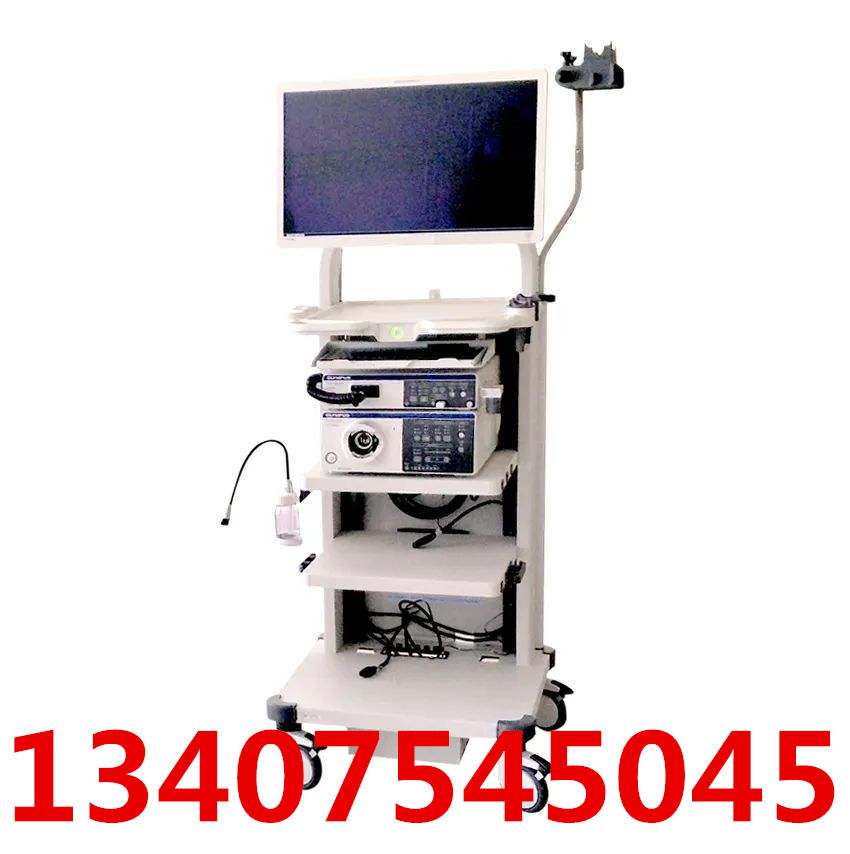

型号

GIF-HQ290

CF-HQ290L/I

光学系统

视野

正常对焦模式140°
近对焦模式140°

正常对焦模式170°

近对焦模式160°

方向

直视

直视

景深

正常对焦模式7-100 mm
近对焦模式3-7 mm

正常对焦模式9-100 mm

近对焦模式4-9 mm

插入部分

末端外径

10.2mm

13.2

插管外径

9.9mm

12.8

工作长度

1030mm

L: 1680mm

I: 1330mm

器械通道

通道内径

2.8mm

3.7mm

可见距离

距离末端3.0mm

距离末端3.0mm

弯曲部分

角度范围

上210°
下90°
右100°
左100°

上180°
下180°
右160°
左160°

总长

1350mm

L: 2005 mm

I: 1655 mm

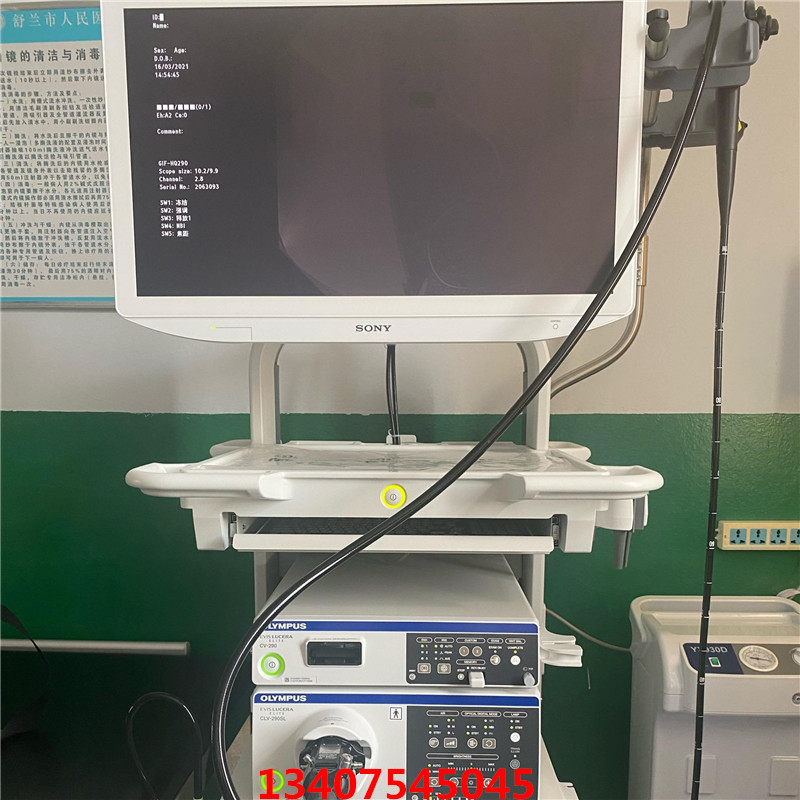

兼容EVIS LUCERA系统

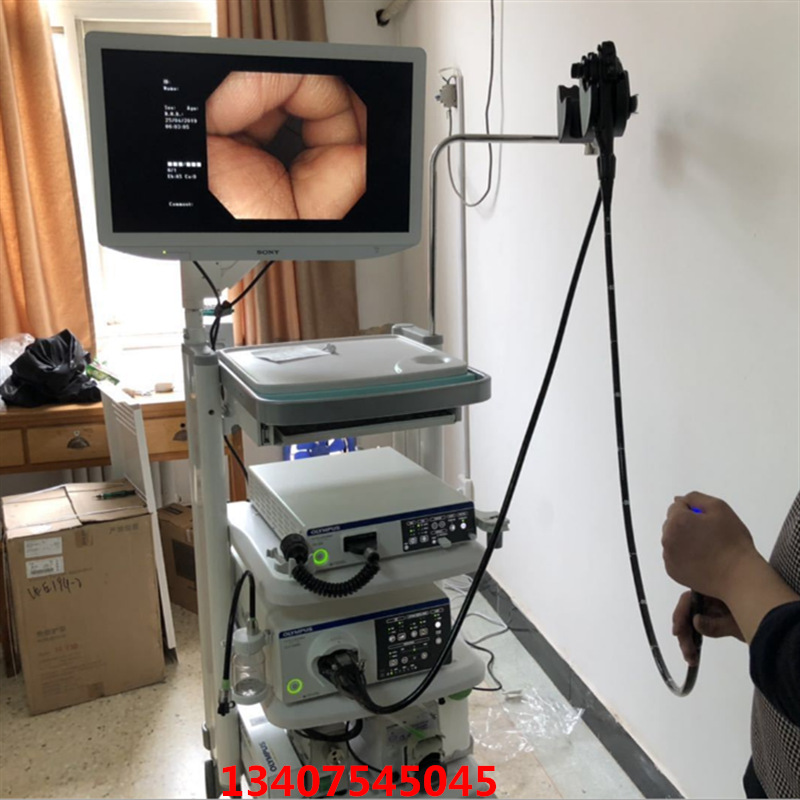

图像处理装置OLYMPUS CV-290

氙灯冷光源OLYMPUS CLV-290SL，CLV-290

电源

电压

100-240 V AC，220-240 V AC

频率

50/60 Hz

消耗电力

150 VA

尺寸

尺寸（宽x高x深）

370 x 85 x 455mm（标准）;

382 x 91 x489mm（）

重量

10.7kg

分类（医用电气设备）

防电击保护类型

I类

应用部件的防触电保护等级

BF型应用部分。在没有分类标记的地方，该设备是BF型应用部件。

程度或防爆

视频系统中心应远离易燃气体

观察

模拟HDTV信号输出

可以选择RGB（1080/60I）或YPbPr（1080/60I）输出。（对于100-240V型号）

可以选择RGB（1080/50I）或YPbPr（1080/50I）输出。（对于220-240 V型号）

模拟标清电视信号输出

VBS复合（480/60I：NTSC），Y/C（480/60I：NTSC）和RGB（480/60I：NTSC）同时输出可能。（对于100-240V型号）VBS复合（576/50I：PAL），Y/C（576/50I：PAL）和RGB（576/50I：PAL）;同时输出可能。（对于220-240V型号）

数字信号输出

可以选择SDI（HD-SDI或SD-SDI），DV（IEEE1394），DVI（WUXGA，1080P或SXGA）。

白平衡调整

使用前面板上的白平衡按钮可进行白平衡调整。

AFI色彩平衡调整

在AFI观察中使用AFI色彩平衡帽可以进行AFI色彩平衡调整。

标准颜色图表输出

可以显示“彩条”或“50％白”屏幕。

色调调整

以下色调调整是可能的

•红色调整：±8步•蓝色调整：±8步•色度调整：±8步

自动增益控制（AGC）

由于内窥镜的远端离目标太远，光线不足时，可以对图像进行电子放大。

对比

图像对比度可以设置为以下三种模式之一（N，H，L）

•N（标准）：普通图像

•H（高）：与普通图像相比，深色区域较暗，明亮区域较亮

•L（低）：黑暗区域比正常图像更亮，明亮区域更暗

降噪

噪声通过图像处理得到纠正。

光圈

可以使用前面板上的“光圈模式”开关选择自动光圈模式

•自动：根据中央部分的最亮部分和周边部分的平均亮度调整亮度

•峰值：根据内窥镜图像最亮的部分调整亮度。•平均：根据内窥镜图像的平均亮度调整亮度。

图像增强设置

内窥镜图像中的精细图案或边缘可以被电增强以增加图像清晰度。可以根据用户设置来选择结构增强或边缘增强。

•结构增强：增强图像中精细图案的对比度。

•边缘增强：增强内窥镜图像的边缘。

切换增强模式

可以使用前面板上的图像增强模式按钮从3个级别（1，2和3）中选择增强级别。

自适应IHb颜色增强

根据内镜图像中的IHb值增强颜色的微小差异。

切换自适应IHb颜色增强模式

使用前面板上的颜色增强模式按钮，可从3个级别（1，2和3）中选择自适应IHb颜色增强级别。

显示Ihb图表屏幕

IHb图表屏幕使用键盘上的“IHb CHART”键显示。IHb图表屏幕计算内窥镜图像中每个像素的IHb值，并通过使用模拟颜色表示值来显示图像中相应位置的IHb值。

彩虹色校正

避免由RGB信号之间的时间差引起的色彩偏差，并确保稳定，无闪烁的图像。

图像大小的选择

内窥镜图像的大小可以使用键盘上的“图像大小”键来改变

冻结

使用内窥镜或键盘上的“FREEZE”键冻结内窥镜图像

预冻结

在冻结操作之前的设定时间段内拍摄的图像中选择彩虹最少的图像并显示。

光学数字观测

当使用与每个光学数字观察模式兼容的内窥镜和光源时，可以进行光学数字观察

•NBI观测：这种观测模式使用窄带观测光。•AFI观察：这种观察模式使用蓝光

•IRI观察：这种观察模式使用红外灯。

内窥镜的远程开关功能

内窥镜上远程开关的功能可以在用户设置中设置

重置为默认值

可以使用前面板上的重置按钮将以下设置重置为默认设置

•色调（AFI和IRI除外）•光圈模式•图像增强模式•色彩增强模式•光学数字观察•图像大小•对比度

•冻结•释放指数•电子变焦•光学数字观察•箭头指针•秒表•字符屏幕上•PIP/POP

文档

遥控

可以控制以下辅助设备（指定型号）

•监视器•DVR•视频打印机•图像归档系统

患者数据

以下数据可以显示在内窥镜图像屏幕上

•患者ID•患者姓名•性别•年龄•出生日期•记录日期（时间，秒表）•注释以下数据可显示在内窥镜图像屏幕中

•患者ID•患者姓名•性别•年龄•出生日期•记录日期（时间，秒表）•评论

显示记录状态

以下辅助设备的记录状态可以显示在显示器上

•便携式存储器和内部缓冲器•DVR•视频打印机•图像归档系统

显示图像信息

以下数据可以显示在显示器上

•结构增强级别•边缘增强级别•缩放比例•色彩模式•聚焦

提前注册患者数据

最多可以注册50个病人的数据

•患者ID•患者姓名•性别和年龄•出生日期

便携式内存

便携式存储器

MAJ-1925（OLYMPUS）

录制格式

•TIFF：无压缩•JPEG（1/5）：约1/5压缩•JPEG（1/10）：约1/10压缩

记录图像的数量

•TIFF：约227张图像•JPEG（1/5）：约1024张图像•JPEG（1/10）：约2048张照片

内存备份

用户设置

最多可以注册20个用户设置。

记住所选的设置

即使在视频系统中心关闭之后，以下设置也会保留在内存中。

•色调•光圈模式•增强•色彩增强模式•对比度•AGC•色彩模式•白平衡

锂电池

使用寿命：5年

电源

电压

100-240 V AC;

频率

50/60 Hz

消耗电力

600 VA

尺寸

尺寸（宽x高x高）

370 x 150 x 476mm（标准）
390 x 162 x 551mm（）

重量

18kg

照明

检查灯

短弧氙灯（无臭氧）300W

平均灯泡寿命

连续使用约500小时（间歇使用，灯泡寿命可能略有不同。）

点火方法

开关稳压器

亮度调整

光路光阑控制

冷却

强制风冷

NBI观察

可用

AFI观察

可用

IRI观察

可用

紧急灯

卤素灯（镜子内）12V 35W

平均紧急灯寿命

大约500小时

自动亮度调整

自动亮度调整方法

伺服隔膜法

自动曝光

17个步骤

送气

泵

隔膜式泵

压力开关

4级可用（关，低，中，高）

送水

方法

通过用空气加压可拆卸的水容器来给水。

前面板指示灯

紧急灯

指示没有应急灯，断开和使用应急灯。

NBI

当NBI观察启用时，NBI指示灯亮起。

AFI

AFI观察启用时，AFI指示灯亮起。

IRI

当IRI观察启用时，IRI指示灯亮起。

设置内存

即使光源关闭，设置（滤波器设置除外）也会被存储。

分类（医用电气设备）

防电击保护类型

I类

应用部件的防触电保护等级

BF型应用部分
注：应用部分作为分类类型未标记的是BF型应用部分。

防爆程度

该仪器应远离易燃气体。
