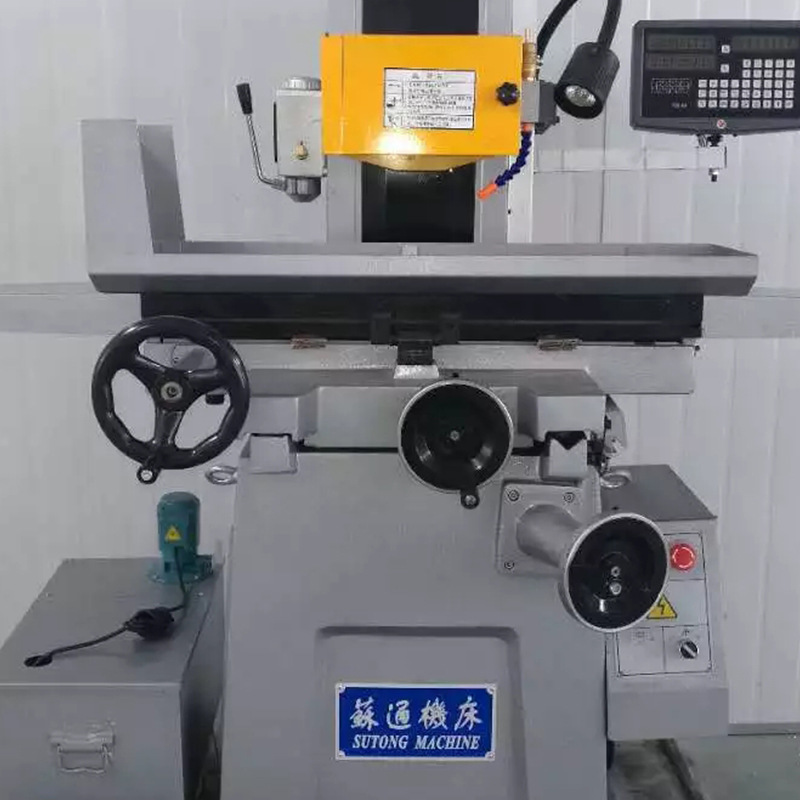

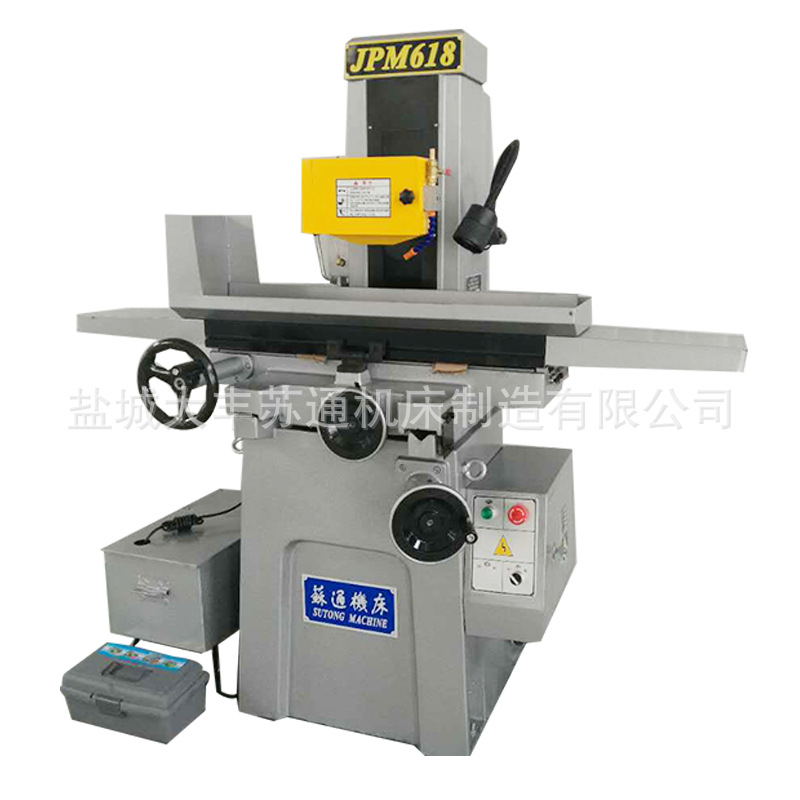

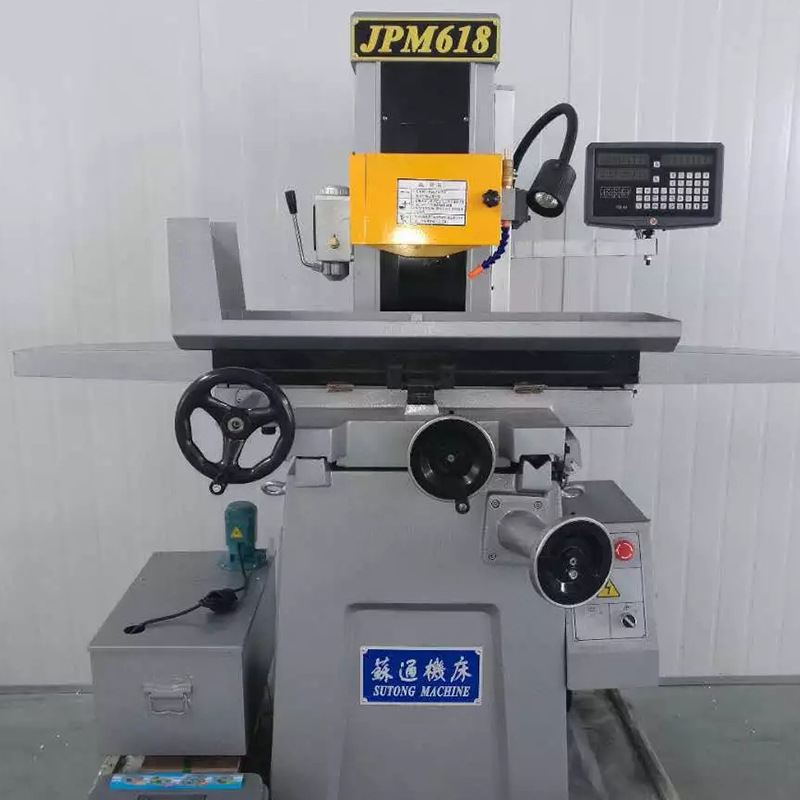

Производители индивидуальные Jpm618 точный плоскошлифовальный станок малый ручной шлифовальный станок гарантия на один год ручной шлифовальный станок
Offer ID: 691617208166
Статистика продавца
Свойства товара
Описание товара

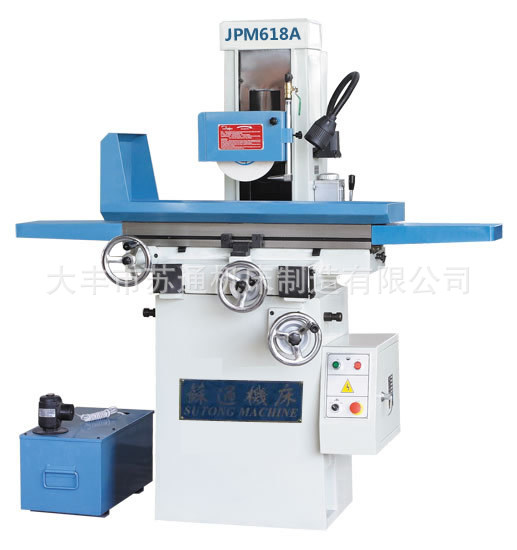

JPM618A手动平面磨床
铸件采用米汉纳高强度铸铁,并经过退火及季化处理。精度高，刚性好。
工作台滚珠轨道采用钢材料，高密度钢珠、耐磨损、移动轻、效率高。手动型工作台驱动采用同步带传动，稳定性高。
前后双V型滑道，并经精密铲花，不仅滑动顺畅且耐磨，M250/M306型滑道贴有树脂，精密保持好，操作灵活轻便。
无振动，低噪音主轴电机。
高精密的套筒式磨头主轴，采用超精密P4级4个精密斜角滚动轴承，经过严格的测量选择预压后，在温控室重装配而成，并配合防水的迷宫式设计，以确保轴承的使用寿命，及磨削的表面精度。
可根据客户不同需求加装数显、电自动和变频装置。
★随机附件
。永磁吸盘。砂轮卡盘及砂轮。砂轮卡盘装拆专用工具。砂轮修正器座。砂轮平衡架。砂轮平衡芯轴。水平调节螺栓及机床角垫。冷却系统
★注
S为数显装配、D为点自动装配、H为左右自动、AH为前后左右自动、R为上下快速自动
【技术参数】
|
技术规格 |
单位 |
JPM618 |
M618A |
|
|
工作台纵向移动量 |
mm |
500 |
500 |
|
|
工作台横向移动量 |
mm |
180 |
180 |
|
|
工作台面至主轴中心最大距离 |
mm |
335 |
335 |
|
|
工作台滑道 |
|
钢珠V平轨 |
钢珠V平轨 |
|
|
工作台最大承受量 |
Kg |
200 |
200 |
|
|
工作台台面尺寸(长×宽) |
mm |
460×150 |
460×150 |
|
|
工作台T型槽 |
mm×n |
14×1 |
14×1 |
|
|
平面度 |
|
300:0.005 |
300:0.005 |
|
|
前后手轮进刀量 |
mm |
0.02/格 2.5/圈 |
0.02/格 2.5/圈 |
|
|
上下手轮进刀量 |
mm |
0.01/格 1.25/圈 |
0.01/格 1.25/圈 |
|
|
砂轮尺寸 (外径×宽度×内径 ) |
mm |
180×13×31.75 |
180×13×31.75 |
|
|
主轴转速 |
50Hz |
rpm |
2850 |
2850 |
|
|
|
|
||
|
电动机总功率 |
Kw |
1.14 |
1.14 |
|
|
磨头电机功率 |
Kw |
1.1 |
1.1 |
|
|
冷却泵 |
Kw |
0.4 |
0.4 |
|
|
数显系统最小显值 |
mm |
|
|
|
|
机床外形尺寸(长×宽×高) |
mm |
1550×1150×1590 |
1550×1150×1590 |
|
|
包装箱尺寸(长×宽×高) |
mm |
1000×1150×1760 |
1000×1150×1760 |
|
|
毛重、净重 |
T |
O.75、 0.65 |
O.79、 0.69
|
|
