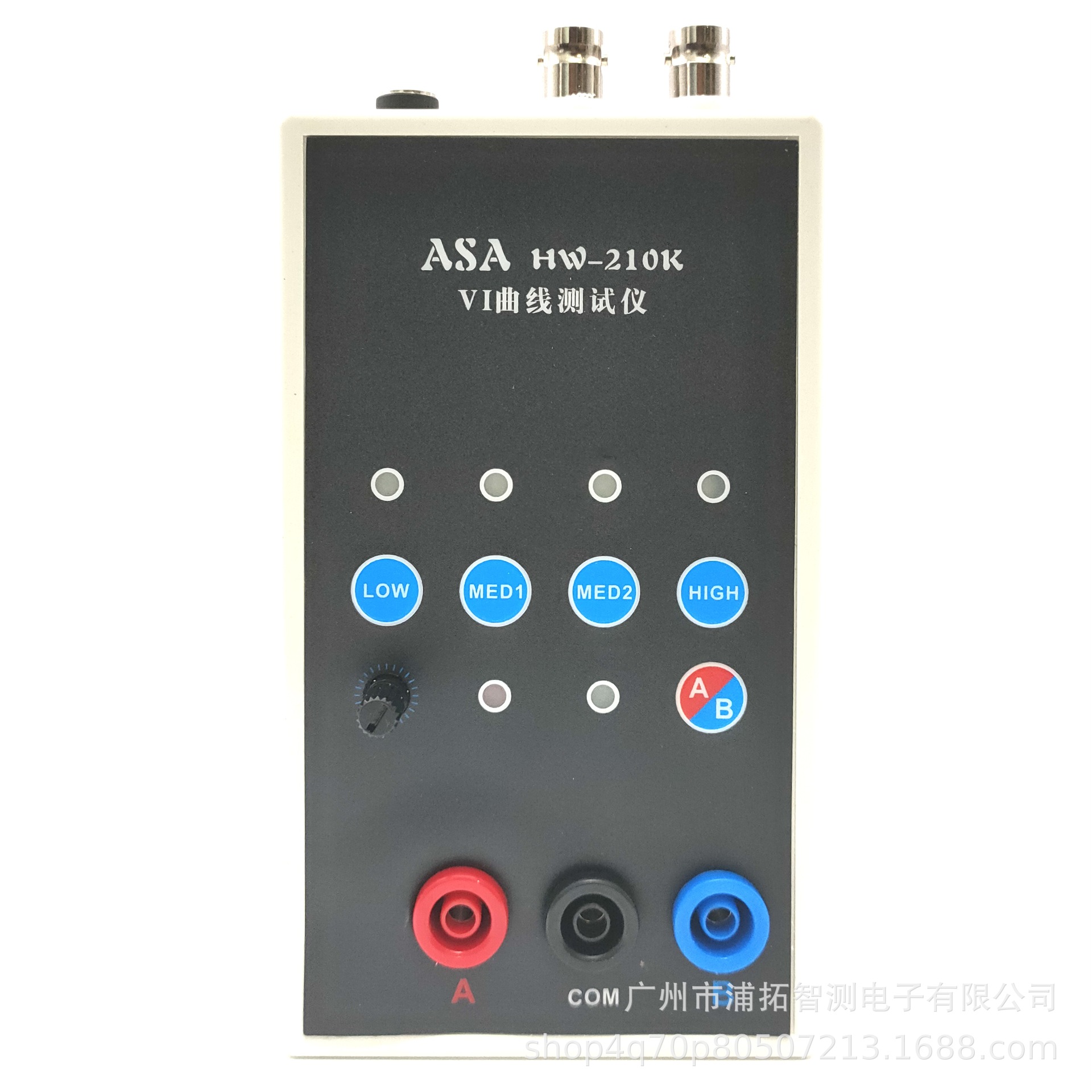

HW-210K, двухканальный тестер VI-кривой, онлайн-детектор печатной платы, тестер ASA, 4 режима регулировки

功能介绍：

4个测试频率，当连接到示波器时可以使用，模拟示波器和数字示波器都可以使用

双信号输入，交替显示

4档频率，交流速度可调

点击单通道/交替显示

颜色：灰色

材料：塑料

电源：24V DC(发货不含电源适配器，请自行准备)



如何使用：

示波器参数设置：

*. 将示波器调整到X-Y模式（不同的示波器有不同的调整方法，请自行探索）

*将X Y的2个通道的垂直参数调整为1V/div，只需调整一个单声道示波器，

*模拟示波器不需要调整时基，数字示波器时基在1-5ms之间调整

*连接正确后，示波器将显示一条水平线。如果显示垂直线，xY插头将反转。

*调整垂直和水平参数，水平线和垂直线位于显示框中。

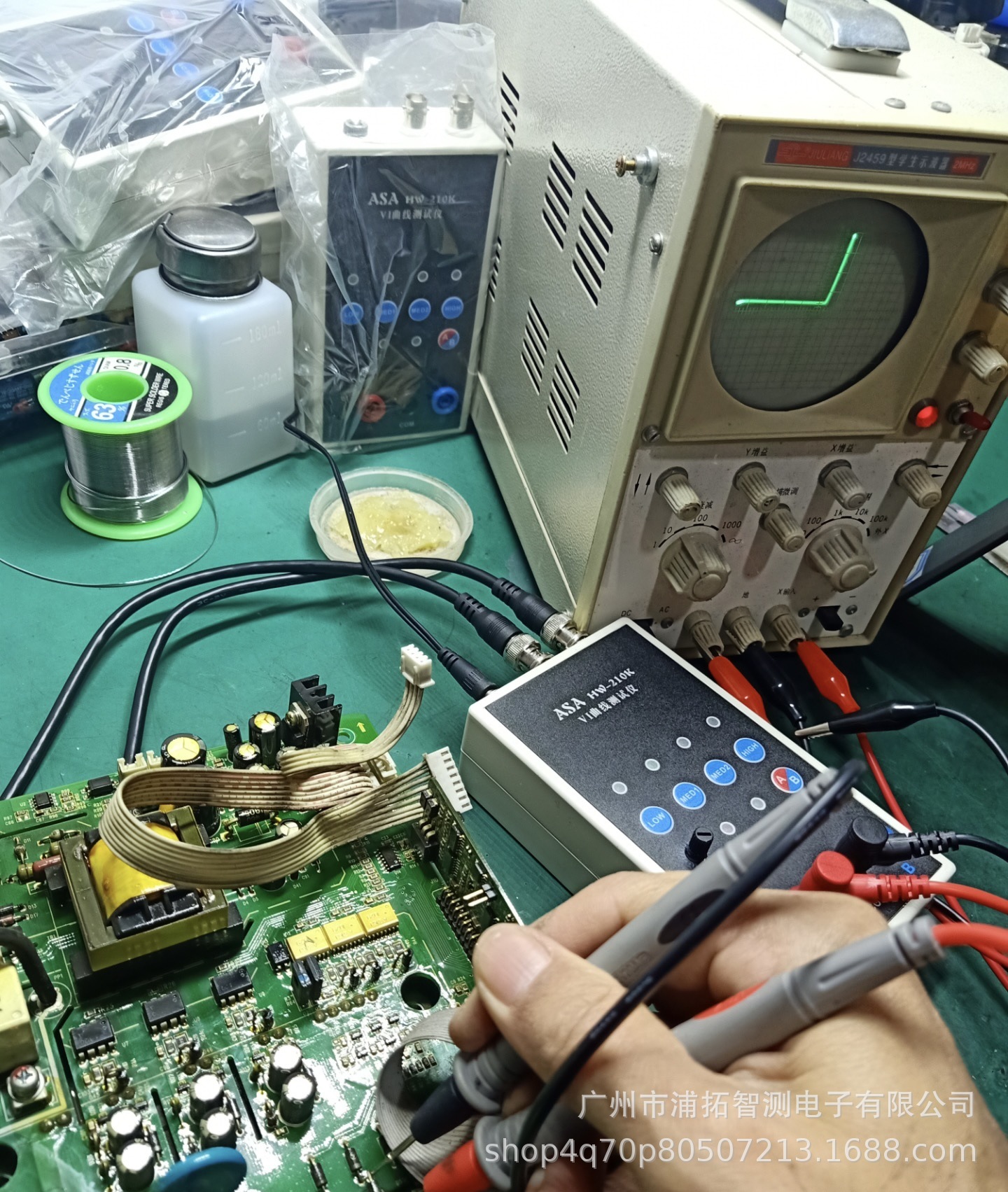

连接模拟示波器的方法：

模拟示波器的连接相对简单，不同的示波器略有不同。

将示波器调整到xY模式。一些示波器可以通过按下按钮进行选择，而其他示波器则可以通过xY模式旋钮进行选择。请自己学习。

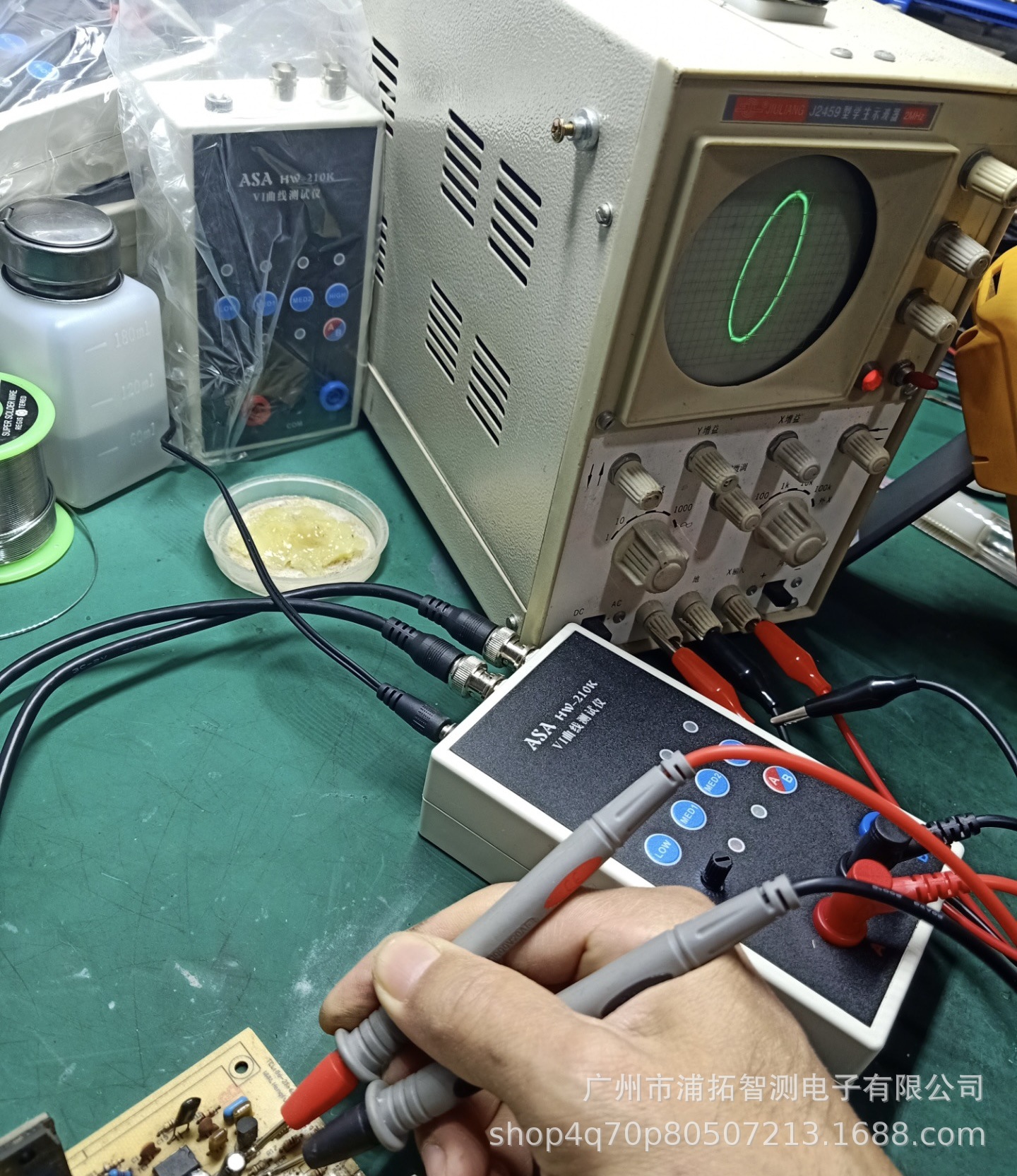

将BNC电缆连接至示波器并通电。通常，将显示一条水平线。调整xY垂直通道参数，约1V/div，然后调整x Y衰减，使水平线位于显示框中。它还可以通过VI测试版本。上部的x衰减电位计可以帮助调整水平线的长度。如果测试笔短路，正常情况下将显示垂直线。如果垂直线太长或太短，则需要调整Y通道参数以使垂直线出现在显示框中。半格或边缘1格更好。如果水平线和垂直线正常，则可以输入正常测量值。

如何连接数字示波器：

对于数字示波器，通过菜单或键进入xY模式。xY的两个通道调整为1V/div，单轨示波器只需调整Y通道。将时基调整为1-5毫秒。xY通道选择直流耦合，并且

衰减为1x。

未连接示波器时，屏幕应为亮点。调整水平和垂直方向，使亮点居中。连接VI测试仪。通常，它应该是一条水平线。调整VI板顶部的103电位计，以在显示框中形成水平线，到边缘的半个网格或1个网格是

较好的短路测试引线，此时显示器应为垂直线。调整Y通道参数，使垂直线位于显示框中。到目前为止，调试基本结束。

在线测试电路板时，不要对电路板充电。如果电路板上有一个大电容器，请先对电容器放电，否则很容易烧坏VI测试板。



发货清单：

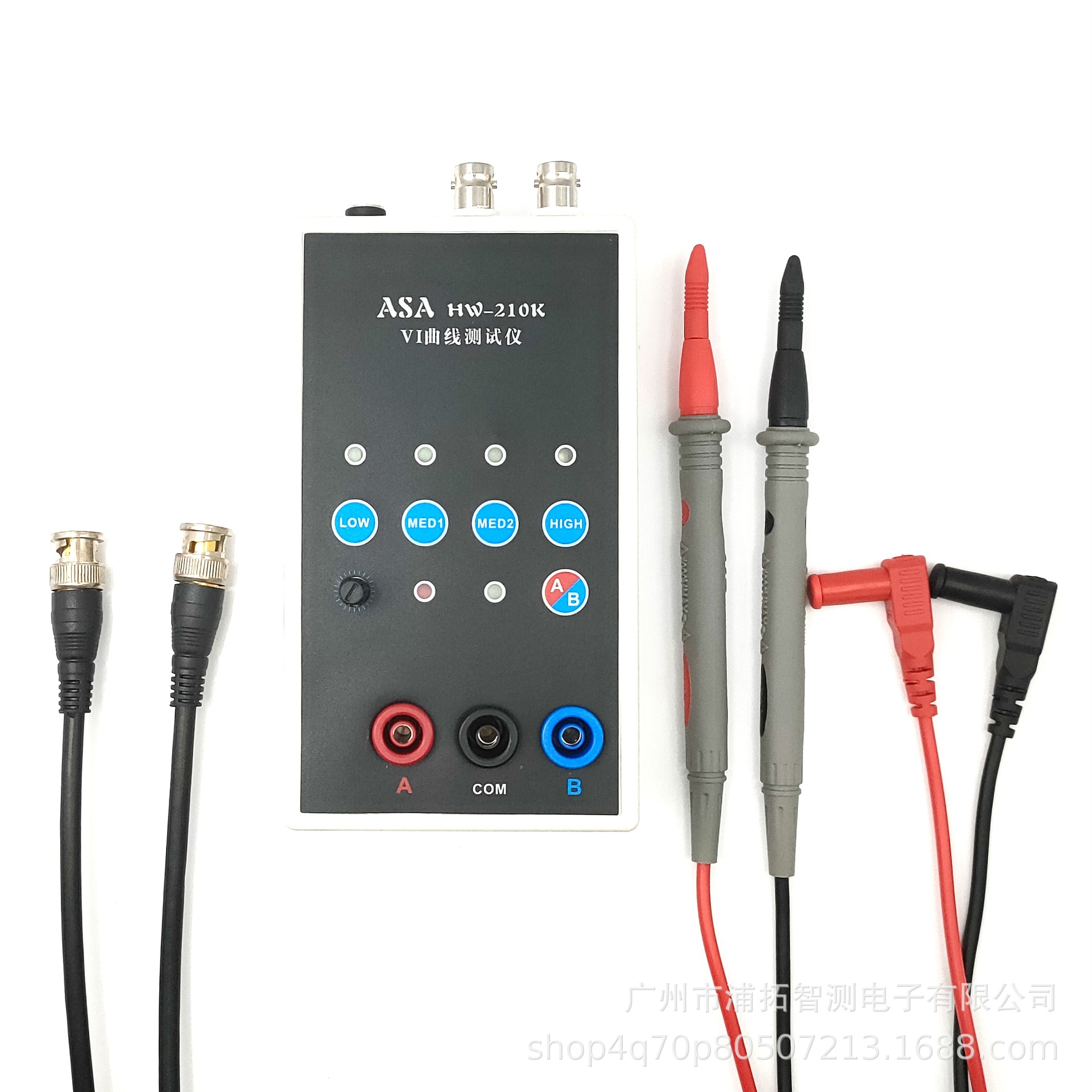

1*测试仪

1对BNC电缆

1对测试电缆
