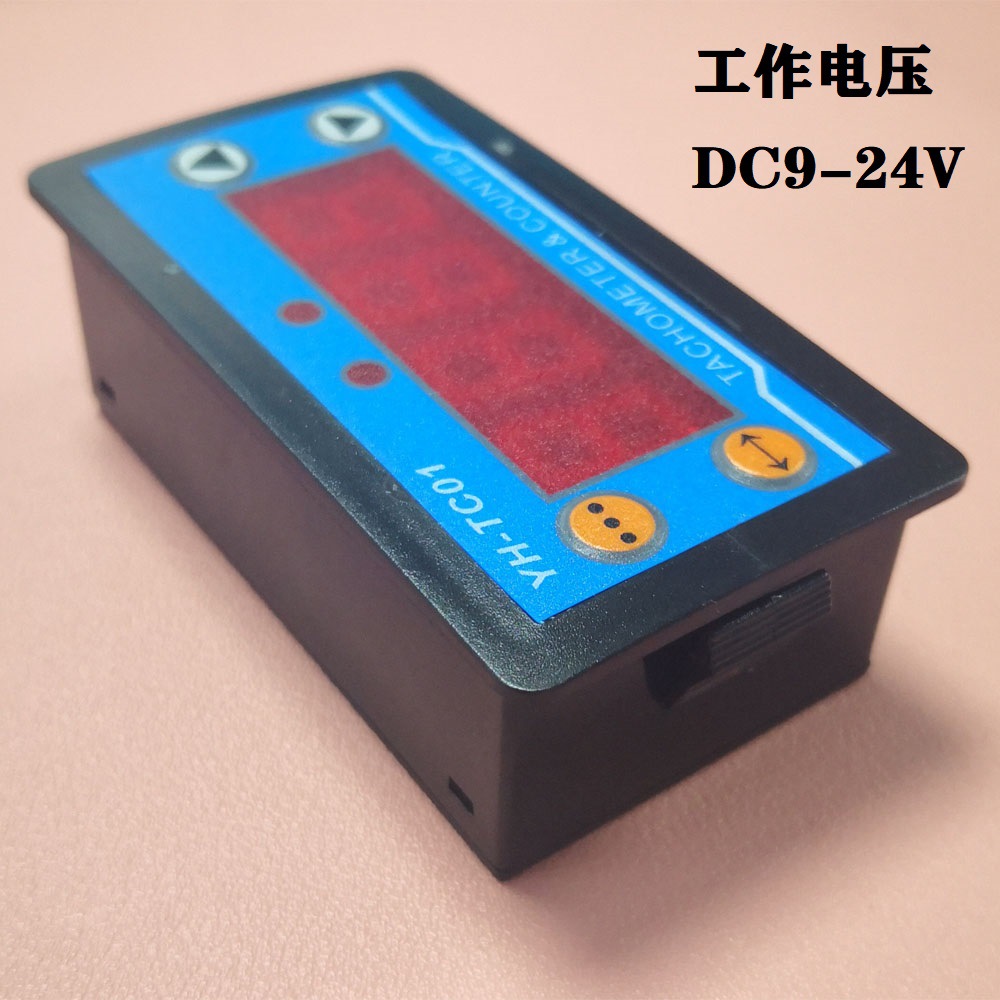

Тахометр YH-TC01, электронный, с цифровым дисплеем и датчиком Холла

单个纸盒包装，包装尺寸：13*8*4.5cm，重量100g



本产品是一款多功能的测速/计数表，具有测速功能，计数功能，上限报警输出功能。价格低廉，性能可靠，安装简单，适用范围广。普遍适用于收割机，机床，电机，风机等各种机械设备，装置需要转速测量的场合，以及生产计件计数等场合。



本产品兼容霍尔开关，金属接近开关，红外接近开关等多种探测开关信号。



本产品开可以输出一路NPN报警信号，用户可以接指示灯，发声器等用作警示作用。用户可以自定义报警域值。

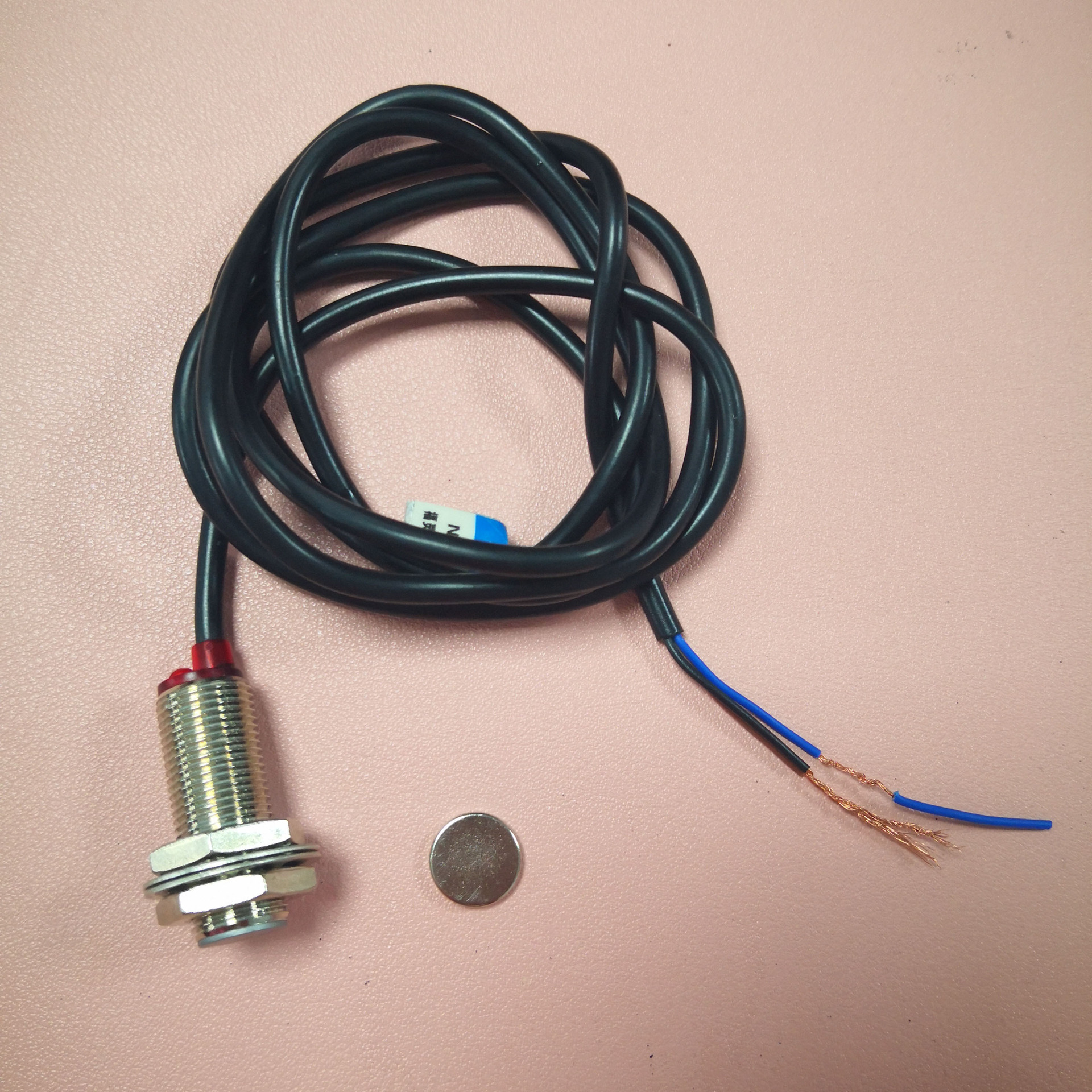

本产品配套的传感器是三线制传感器，采用电子技术，使传感器具有灵敏度高，可靠性强，抗干扰性能好，成长期稳定工作，可以用于测速，计数功能。



本产品测速采用霍尔传感器，通过程序内部功能可以以置一个探头对多个检测点，从而提高检测精度。测速采用多周期平均值测速法，具有较宽的低速，高速测量范围，以及优良的测量精度。计数功能采用单片机定时器外部计数功能实现，计数稳定可靠。



三 接线图：

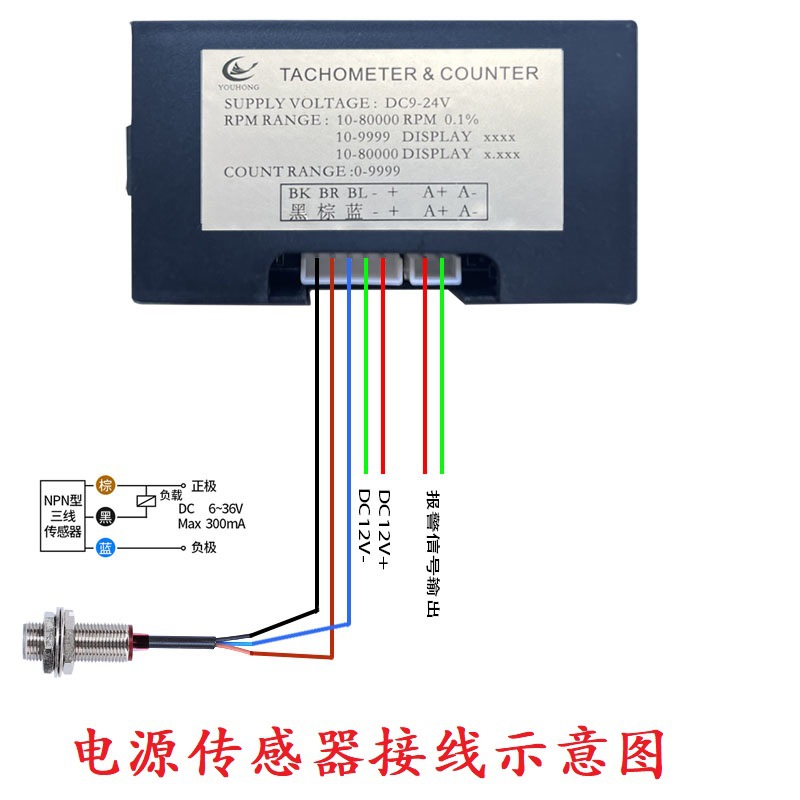

电源，传感器接线

探头安装图

测速时一个探头可以对应多个感应点，感应点数在测速表内进行设置。默认一个感应点。计数时感应点参数不起作用。

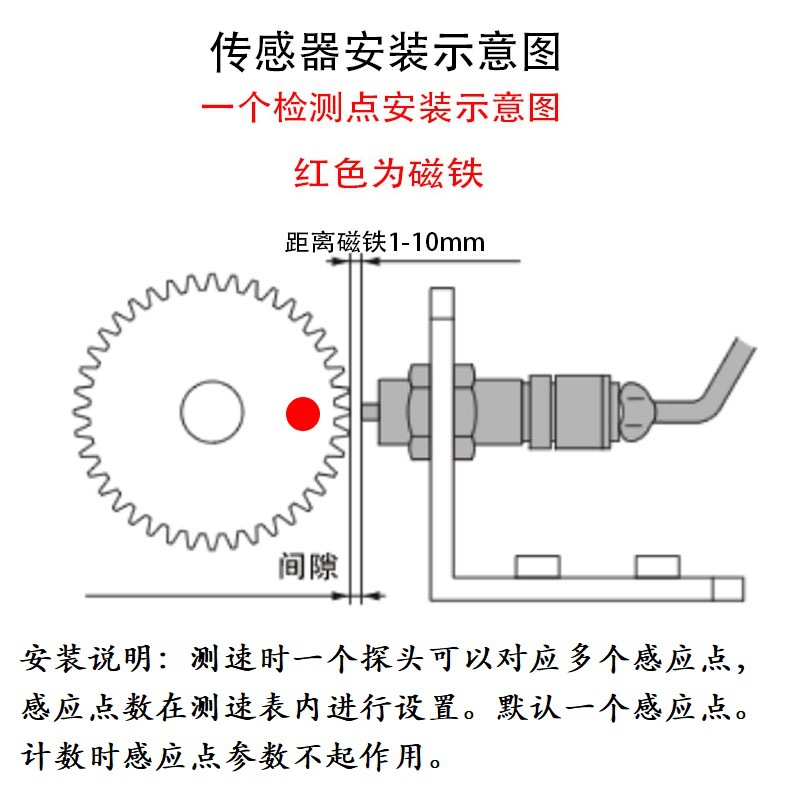

一个感应点安装图：

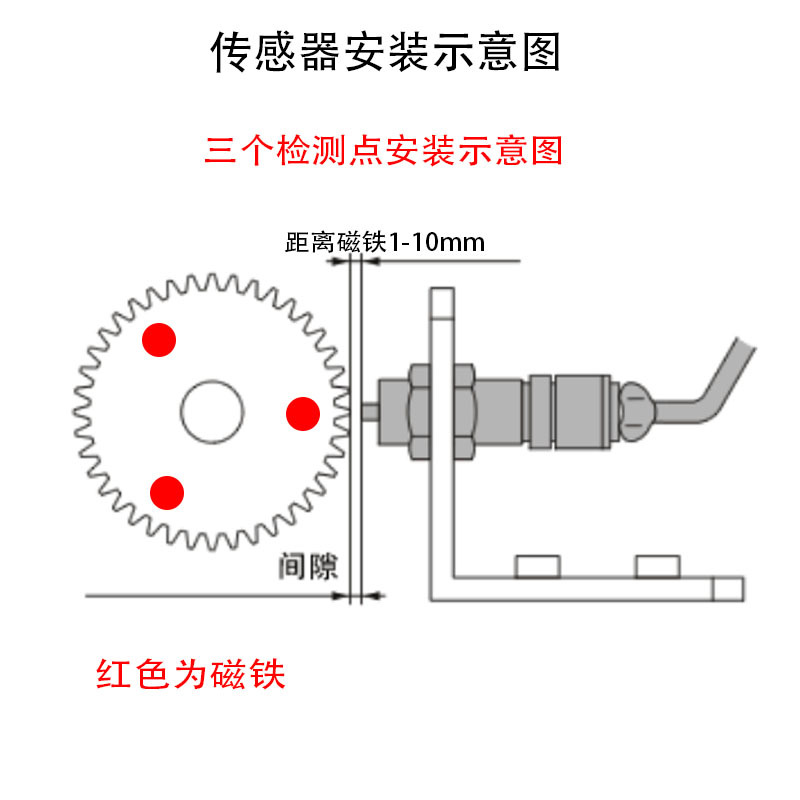

三个感应点安装图

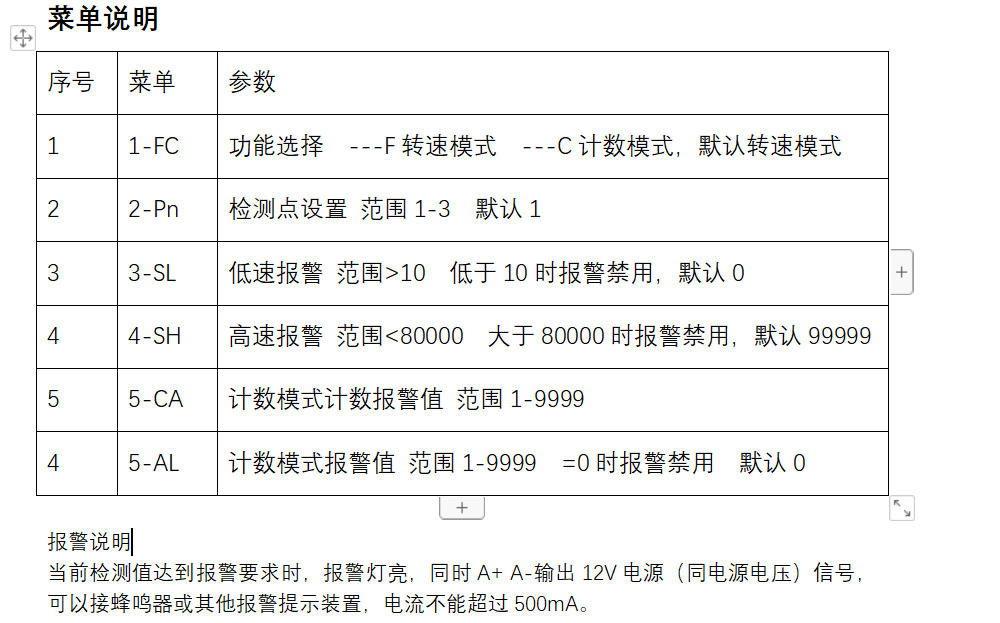

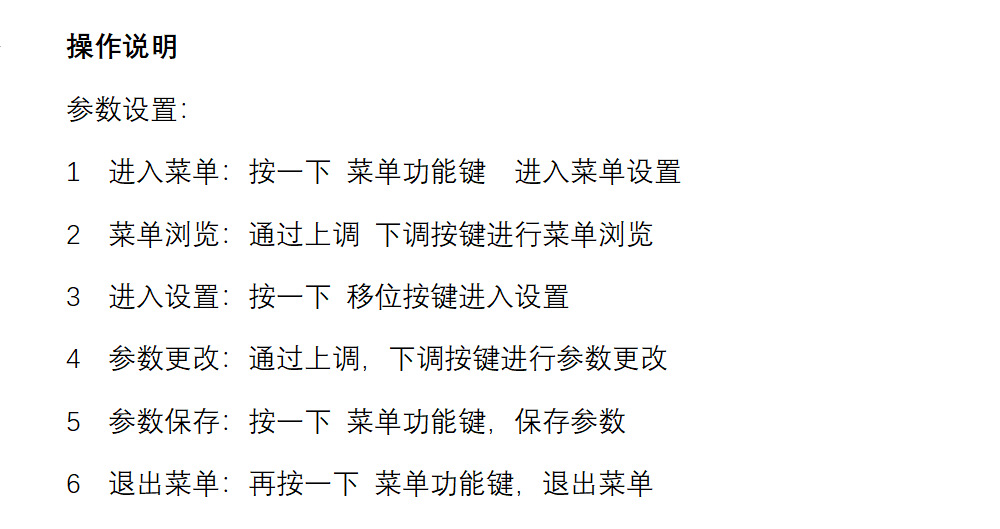

四 使用说明：

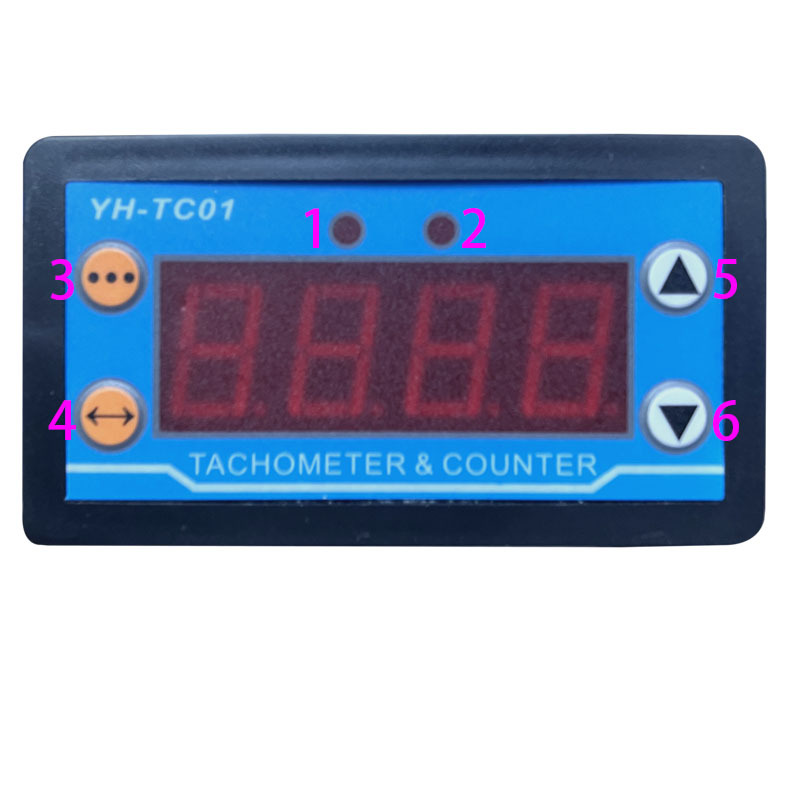

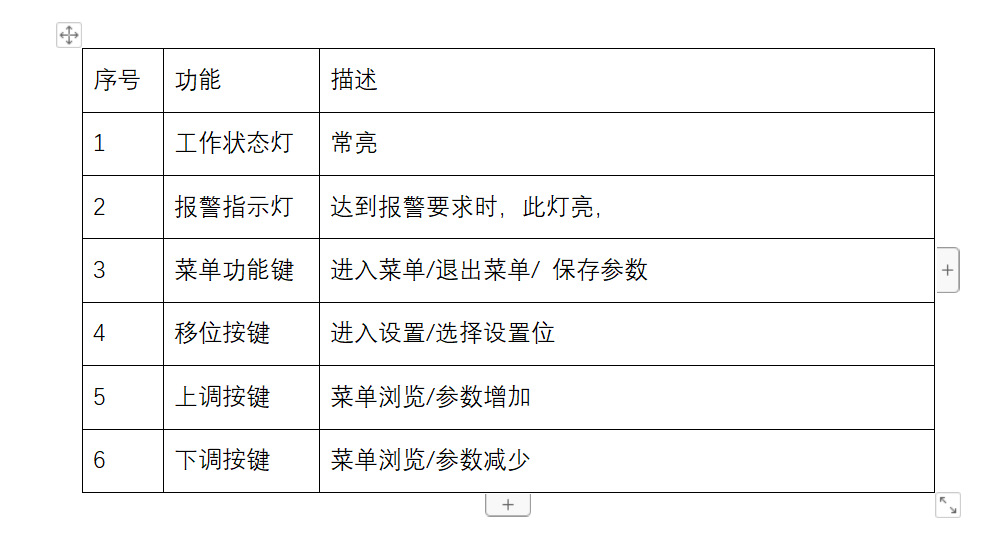

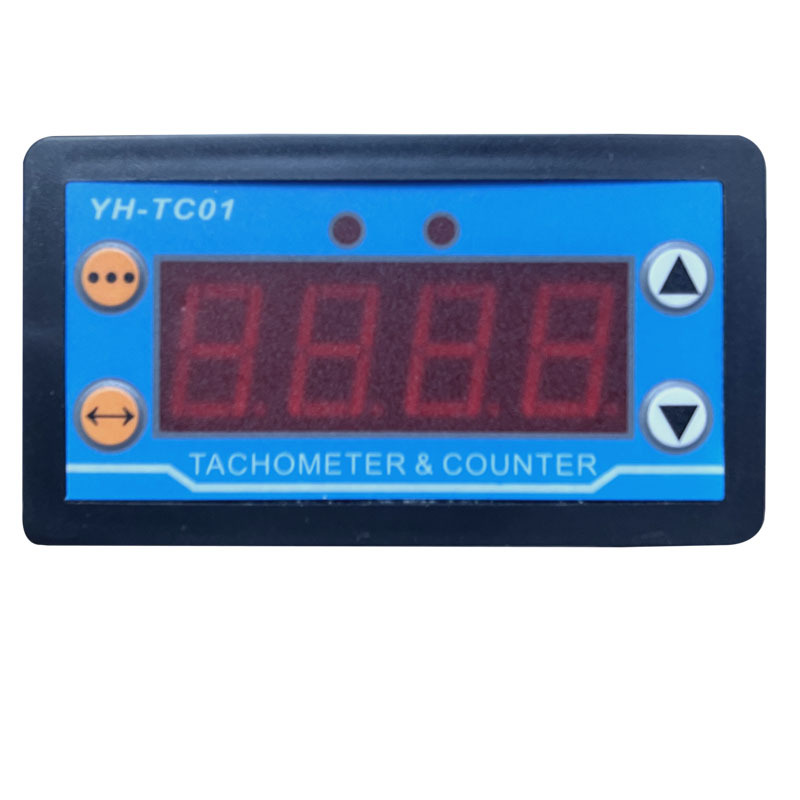

面板说明：
