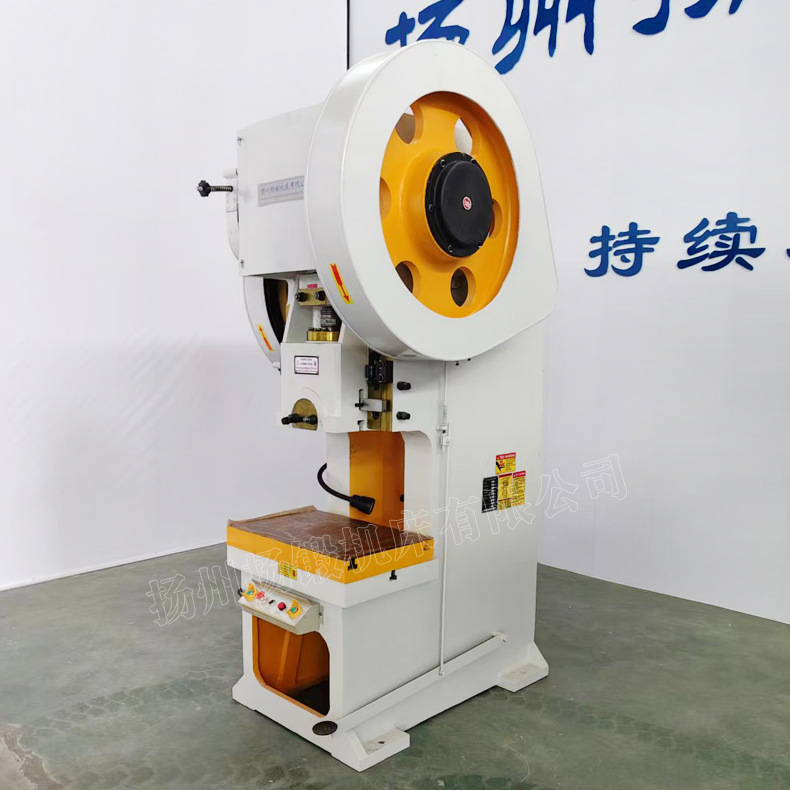

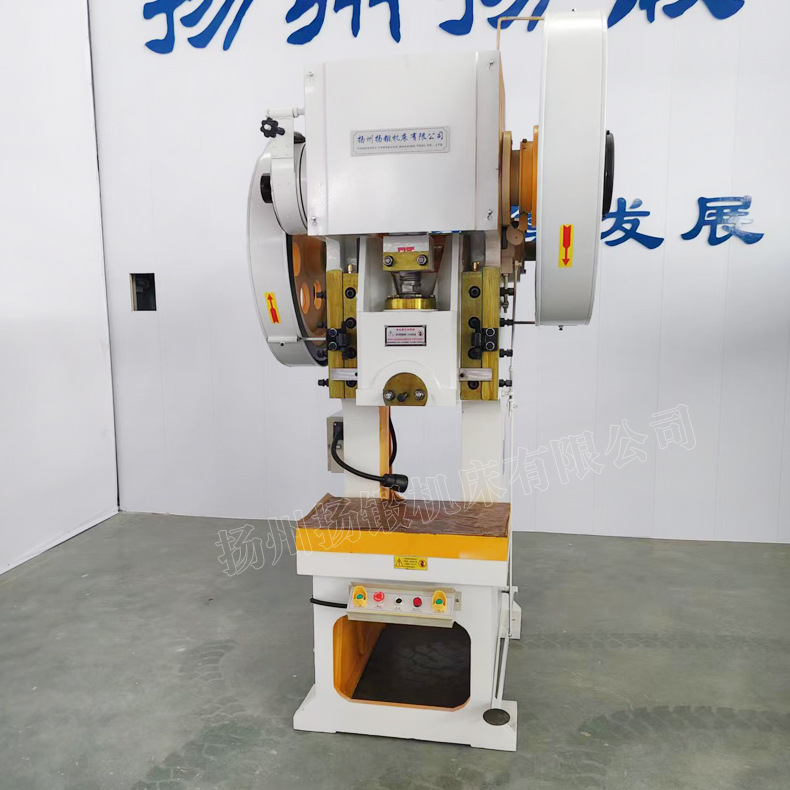

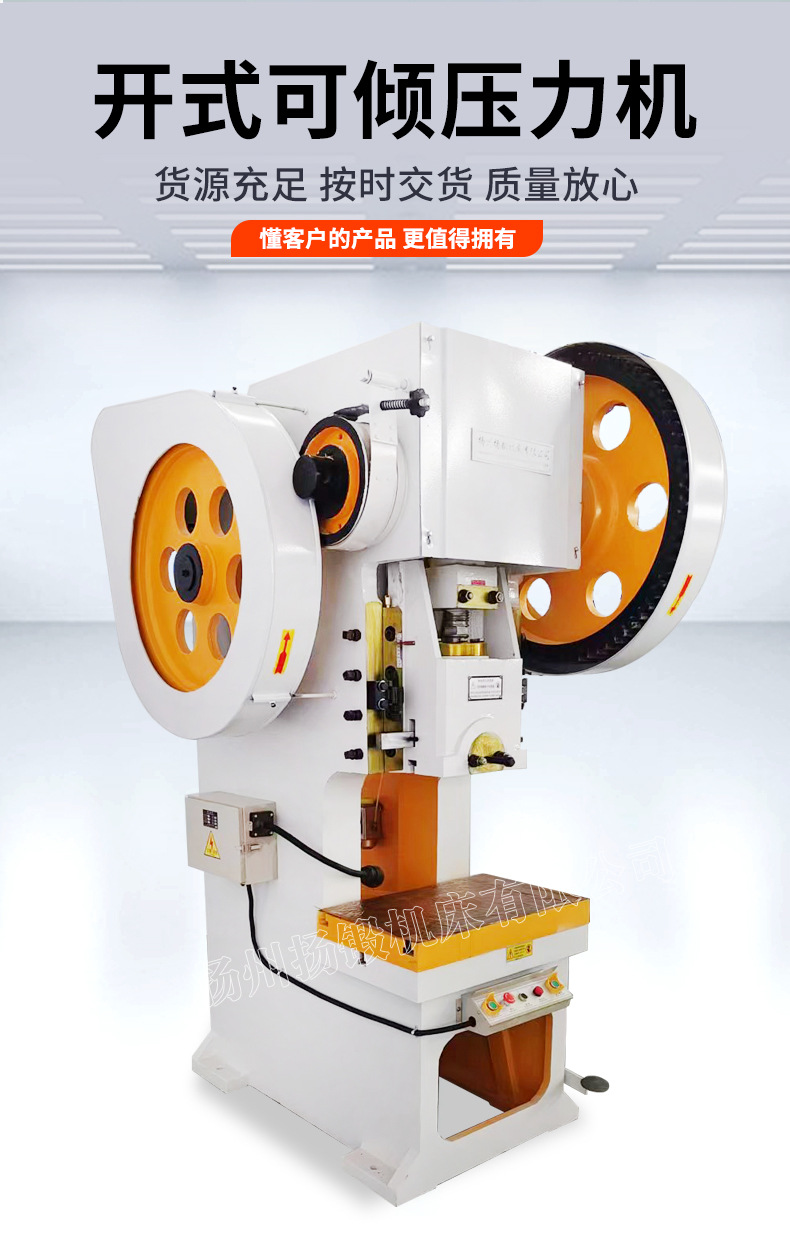

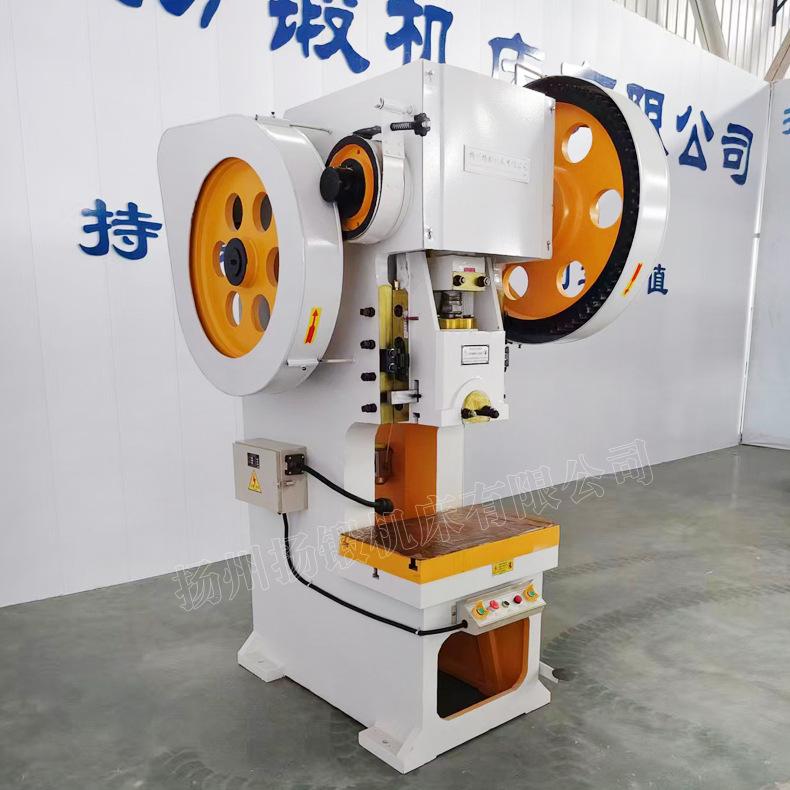

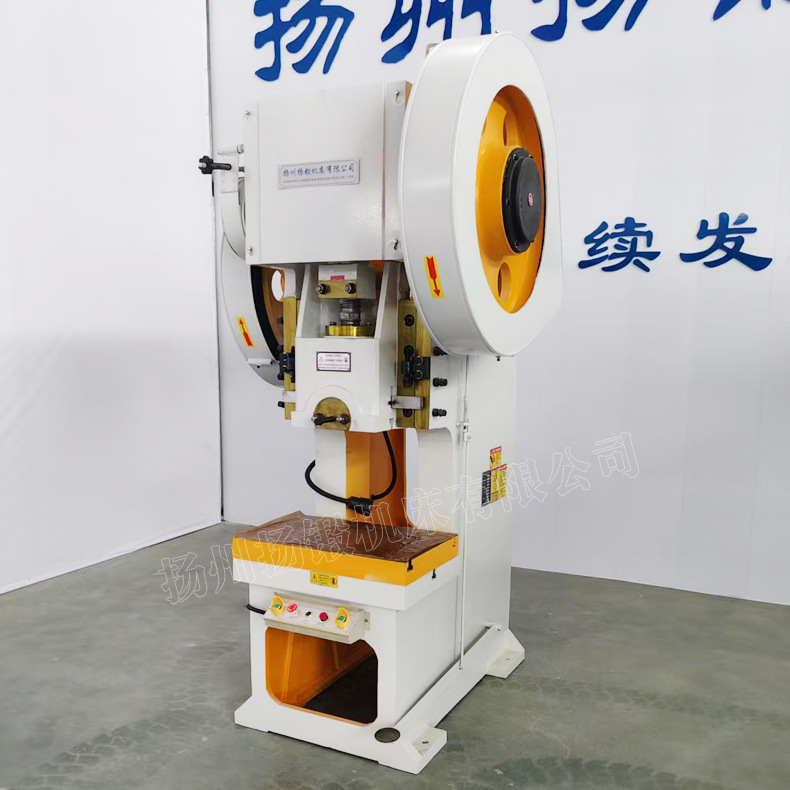

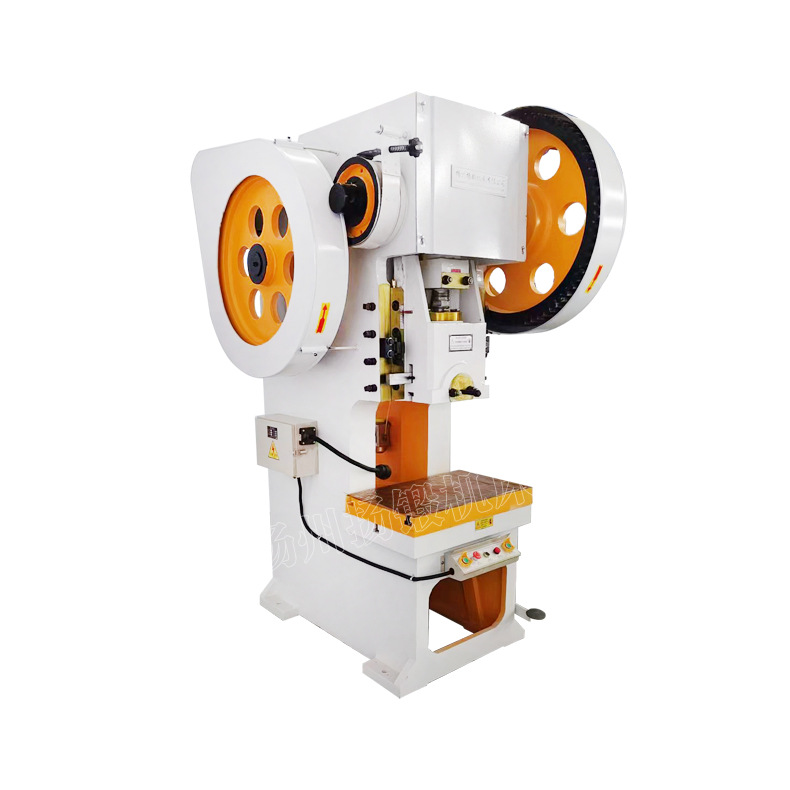

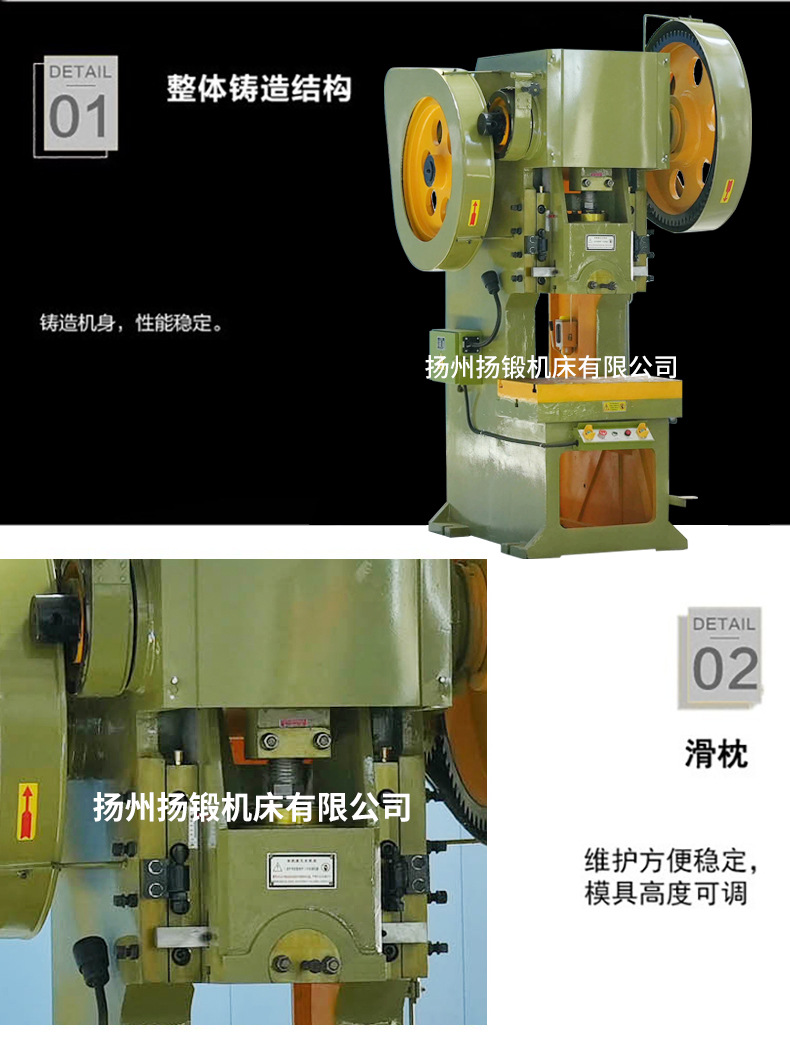

Механическая штамповочная машина J21-100T, обычный открытый фиксированный стол, пресс 100T с высокой точностью

技术参数型号SpecificationType

J23-16D

J23-25D

JG23-40D

JC23-63D

公称力
Nominal force

kN

160

250

400

630

公称力行程
Nominal stroke

mm

2

2.5

4

4

滑块行程
Sl de stroke

mm

0-70

0-80

20-120

20-120

行程次数
SPM

mn'

125

60

55

50

最大装模高度
Max die height

mm

170

180

220

260

装模高度调节量
Die height adjustment

mm

30

45

70

80

滑块中心至机身距离
Between slide center and frame

mm

170

210

260

260

工作台板尺寸(前后x左右)Bolster(F-BxL-R)

mm

320x480

400×600

480×710

480×710

工作台板落料孔尺寸(上孔直径×深度×下孔直径)
Bolster opening(up dia x depth x low dia)

mm

100

120

220×25x180

200x45x180

工作台板厚度Bolster thickness

mm

60

70

80

90

机身工作台孔尺寸(直径x前后x左右)
Bed opening(Dia xF-BxL-R)

mm

210×160x240

180x130×260

200x150x300

250×200x340

滑块底面尺寸(前后x左右)Slide area(F-BxL-R)

mm

180×200

210×250

270x320

280×320

模柄孔尺寸(直径x深度)
Shank hole(Dia x Depth)

mm

40x60

40x70

50×70

50×80

机身最大可倾角度Max.inclined angle

。

25°

25°

25°

25°

立柱间的距离
Between columns

mm

220

260

300

350

主电机功率
Main motor power

kW

1.5

2.2

4

5.5

外形尺寸(前后×左右x高)
Out in e dimension(F-B xLR xH)

mm

1150×900x1910

1325x990x2140

1600×1180x2310

1810x1350x2640
