Тахометр с цифровым дисплеем высокой точности для измерения скорости мотора с датчиком Холла

产品参数

型号：曲代100-B                                                                                  品牌：曲代

输入电压：DC8-24V                                                                             霍尔传感器：NPN型5V

测量范围：10-9999RPM                                                                         测量精度：±0.1%

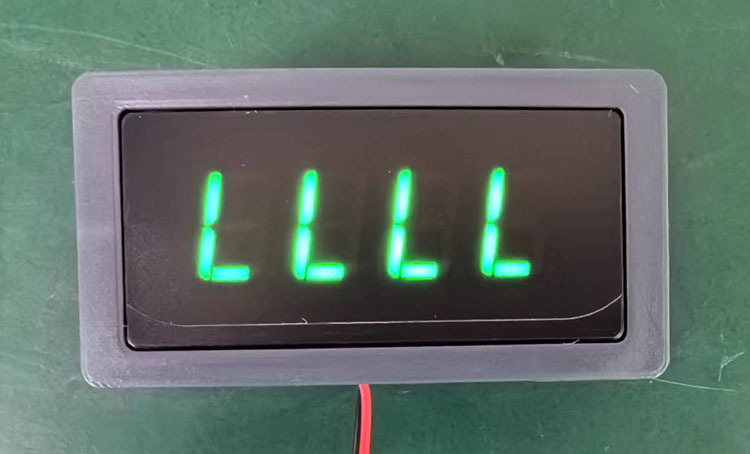

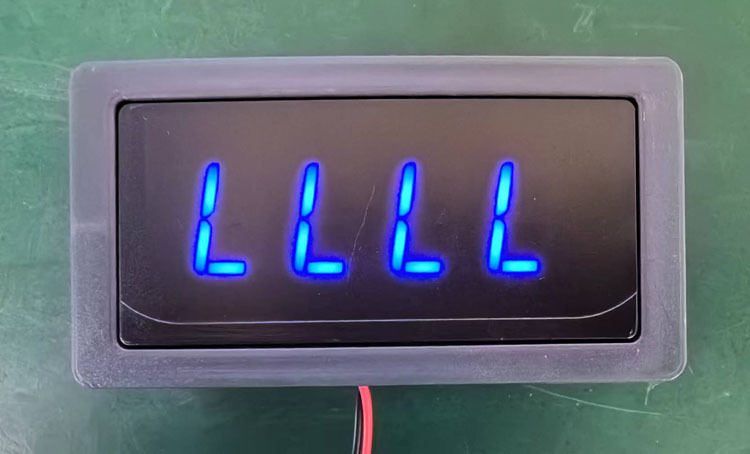

显示方式：0.56寸数码管                                                                         外壳材质：ABS塑料

霍尔开关线长：1米                                                                                 霍尔开关净重：37克

模块尺寸：长*宽*高79mm*42mm*27mm                                                主机净重：35克

面板开孔：长*宽76mm*39.5mm                                                              按装方式：嵌入式

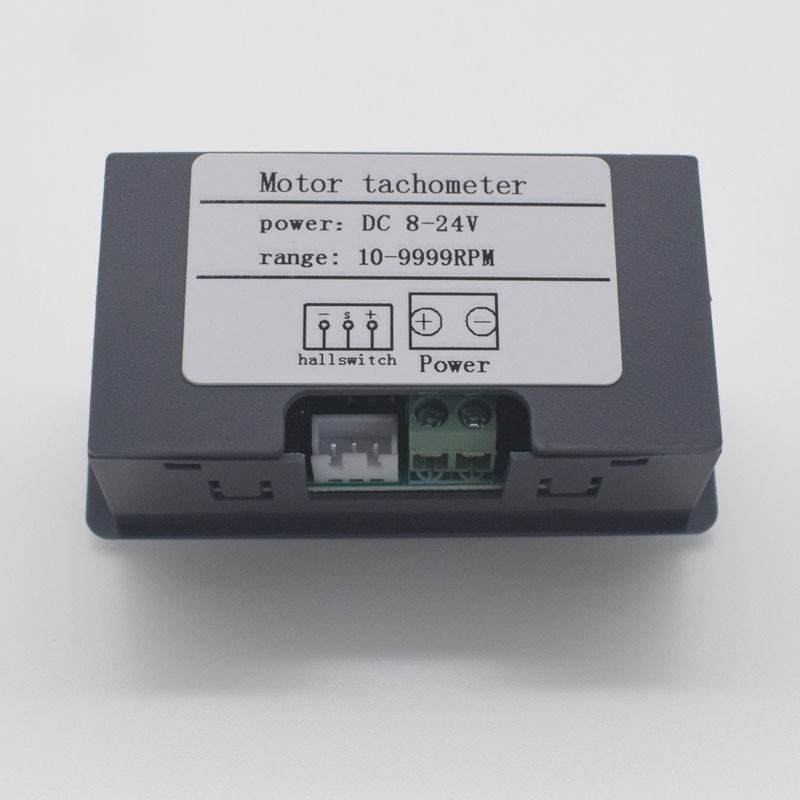

接线如下图

注意：输入电压必须分正负，不能输入220V家用电

磁铁与霍尔开关安装

          安装时注意磁铁极性，磁铁经过霍尔开关附近如无转速显示，则换磁铁另一面，安装需牢靠防止高速甩出

         霍尔开关正面与磁铁有效距离<5mm，磁铁N极有效

         霍尔开关与电机多需用支架固定,不可手持电机霍尔开关进行测速

         磁铁固定在大直径转轴上，转盘上必须近可能的同心水平转动，晃动不水平转动多会导致检测不到检测不准

安装示意图如下

使用常见问题

尺寸如下图

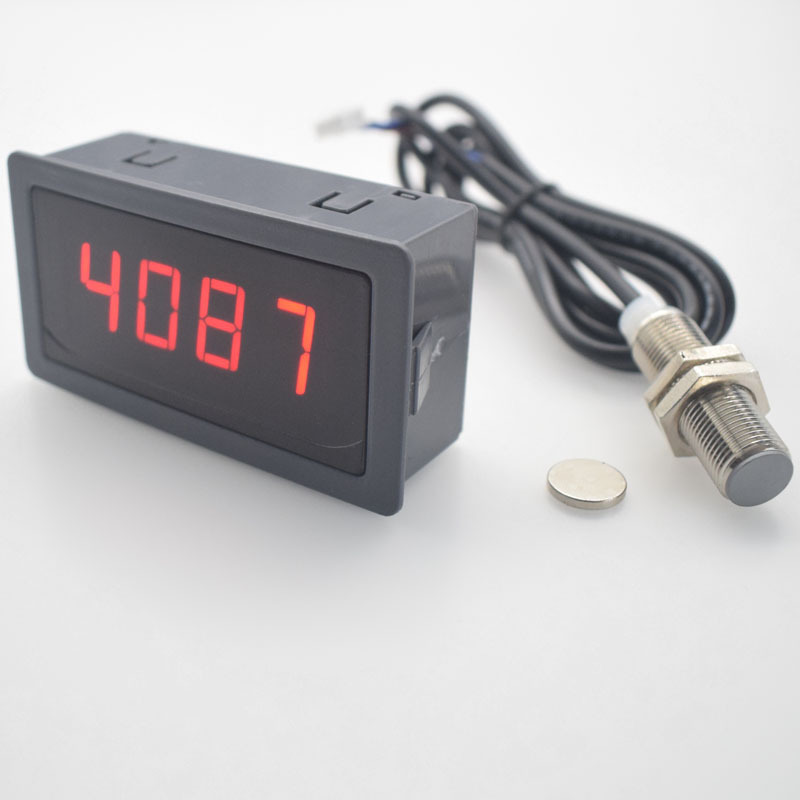

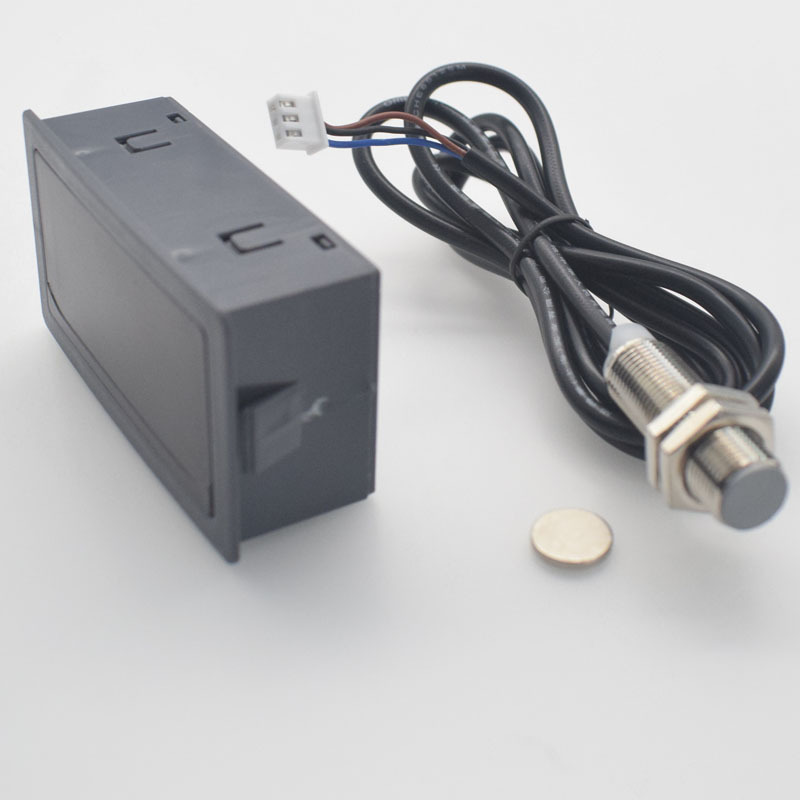

发货如下图测速表霍尔传感器一套
