Прямые продажи с завода, линия тестирования старения LED-панелей, мобильное оборудование для старения на высокое и низкое напряжение



LED面板灯环型老化线制作方案

一、设备项目： LED面板灯环型老化线

二、规格参数： L20000×W2700×H455（mm）

三、数 量：1条

四、设备结构：环型链条输送、小台车式老练、变频调速

五、功能特点：本设备专用于LED面板灯成品的检测老练，通过对LED面板灯的高压、常压、低压、冲击、漫游等电压区的老练。电压调节范围宽，可老化110V、160V、200V、240V、270V的LED面板灯。使用整灯老练其特点直观、操作方便，适合不同品种与各种功率的LED灯。动力系统采用变频调速系统，操作简单。

六、选材及制作：

1. 动力：采用台湾合资深圳产永坤2.2KW的齿轮调速电机，比速为1：5；WPO100型1：40的减速机，合资深圳产爱德利3HP变频器，变频无级调速，线速度0—2M/min可调。

2. 机身、机架：机架采用50×40矩形钢管焊接制作；机身四周采用130×23老化线专用铝合金型材；机头机尾封板用1.2mm冷板弯轧成型，支脚配镀锌可调脚杯，机身2米一段。

3. 输送链条：采用上海链条厂出产的6分双节距双孔链条。

4. 老化小台车：采用1.2冷板弯扎成型，规格：520×1000×60mm；小台车面板采用4mm环氧板制作而成；每块板上两边装有6个两位线夹，每套小台车安装零、火线导电铜刷各一路，断路开关一套；全线共约老化小台车65套（实际数量以安装数量为准）。

5. 日产量：本老化线一次可老化390个LED面板灯，使用方根据不同老化时间老化出不同产量。 6. 导电槽：全线上下各配二路导电槽轨，采用绝缘胶板与不锈钢条组合铺设。

7. 冲击节拍电路：老化时其中一区为节拍冲击控制区。冲击区时间由面板7英寸触摸屏控制PLC可调。

8. 检测老练漫游区：设一区为漫游区，使电压随时间的变化而波动， 交流180V—220V—250V、不间断变化，漫游区时间由面板7英寸触摸屏控制PLC可调。

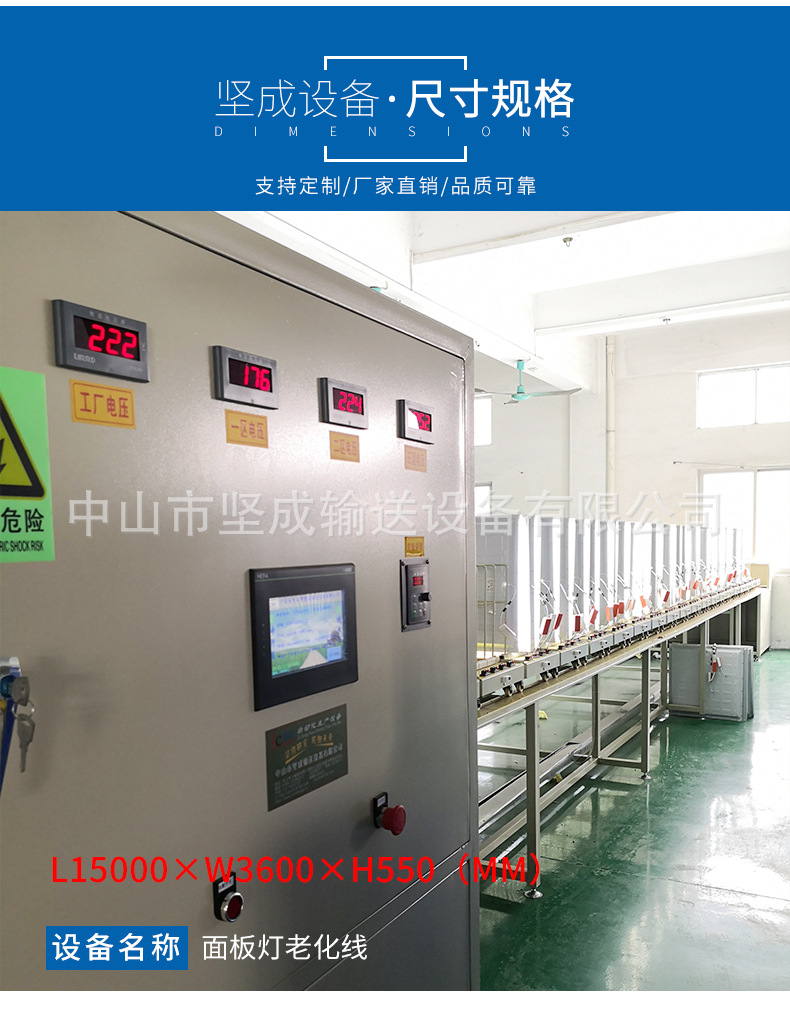

9. 电控配置：配电控柜一个，电压、温控为数显式，PLC触摸频控制: 1) 一个低压A区: 配15Kw/0—250V自藕式调压器2个 2) 一个常压B区: 配15Kw/0—250V自藕式调压器2个 3) 一个高压C区: 配15Kw/0—300V自藕式调压器1个 4) 漫游检测D区: 配15Kw/0—250V自藕式调压器1个 一个高低压漫游检测区由PLC编程器自动控制分配电压，

10. 全线电压功率：15KVA 共6台天正牌调压器（5个0-250V可调、1个0-300V可调），全线上下共设8个电压区180V、200V、220V、240V、260V（具体分布按甲方要求而定）。

11. 电器控制：电压、马达运行指示采用数字显示式，整个系统采用7英寸触摸屏配套PLC控制，调压器6个，采用1个配电控柜安装。

12. 机体颜色：机架机身采用电脑白色喷塑，铝合金为原色。
