CQV-SWR 120 120W цифровой измеритель стоячей волны 240*240 цветной HD дисплей FM-AM

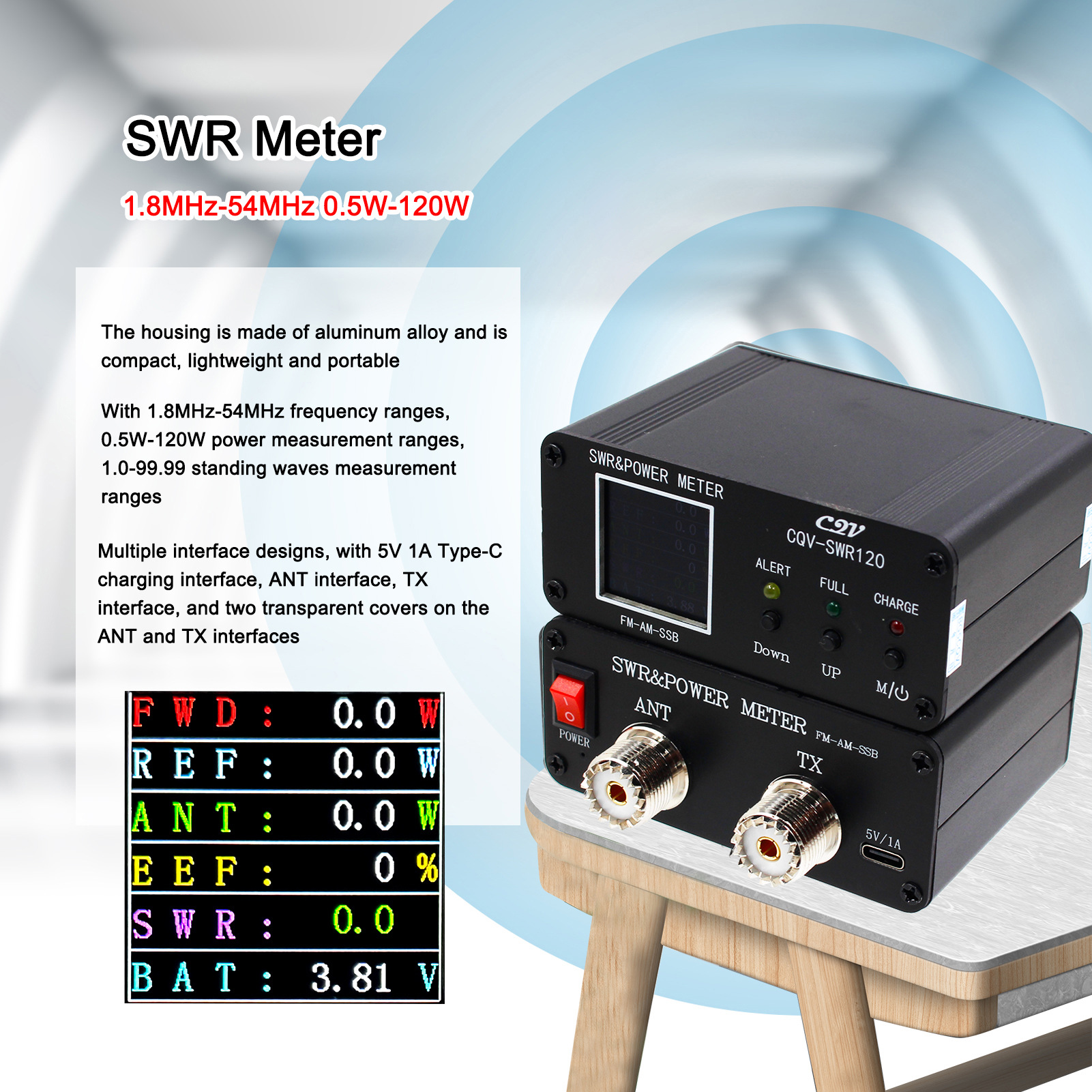

这款数字功率驻波表小巧便携，配有全彩液晶显示屏，可直接显示正向功率、反射功率、天线功率、天线效率、驻波和电池电压，准确满足业余爱好者的需求。具有高层电波报警功能。延时关机功能、发射自动开机功能和电池欠压保护功能。LED 灯双指示功能。功率微调功能、驻波微调功能。一键切换中英文菜单功能。





1.8MHz-54MHz 驻波表  240 * 240 全彩数字液晶显示 SWR短波功率驻波表  数字驻波表 0.5-120W 功率表

简介：

*120w数字功率驻波表

*正反向功率驻波多种参数直读

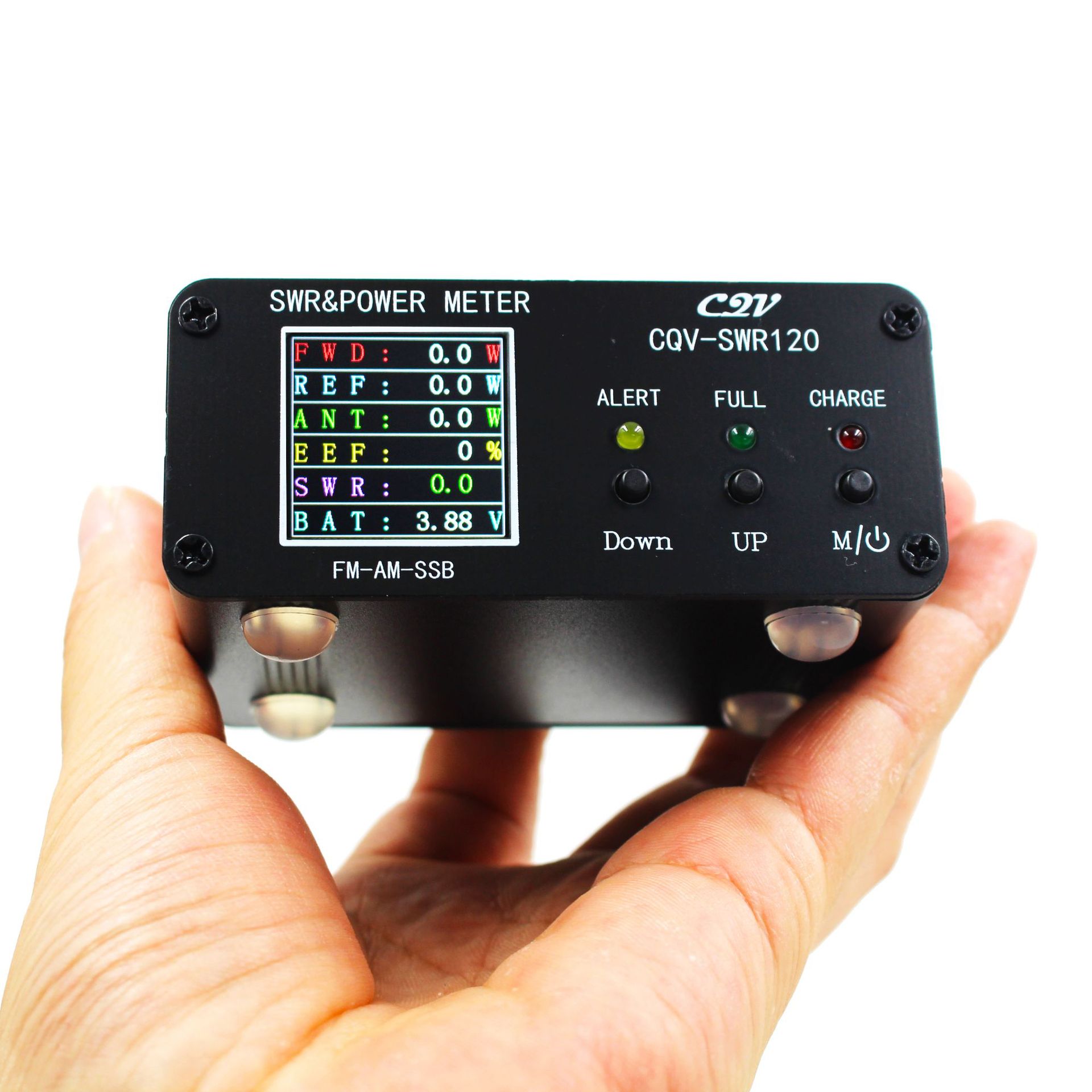

*240*240全彩高清显示屏

*高驻波报警功能

*延时关机功能，发射自动开机功能，电池欠压保护功能。

*LED灯双重指示功能（充电指示驻波指示）

*功率微调功能，驻波微调功能。

*中英文菜单一键切换功能

*蜂鸣器一键开启关闭功能

*多种显示界面一键切换功能

*自定义驻波报警设置功能

*自定义关机延时时间设置功能





一，技术规格

*工作频率：1.8-54Mhz

*测量范围：0.5-120W（SSB模式最高可以到200w,超过200w蜂鸣器报警）

*驻波范围：1-99.9（默认大于2.0报警,可以通过隐藏功能��动设置报警点）

*充电接口：Type_c  5v/1A

*电池型号：3.7v/1000mAh（电池电压低于3.4v蜂鸣器长鸣提示充电，低于3.35v自            动关机）

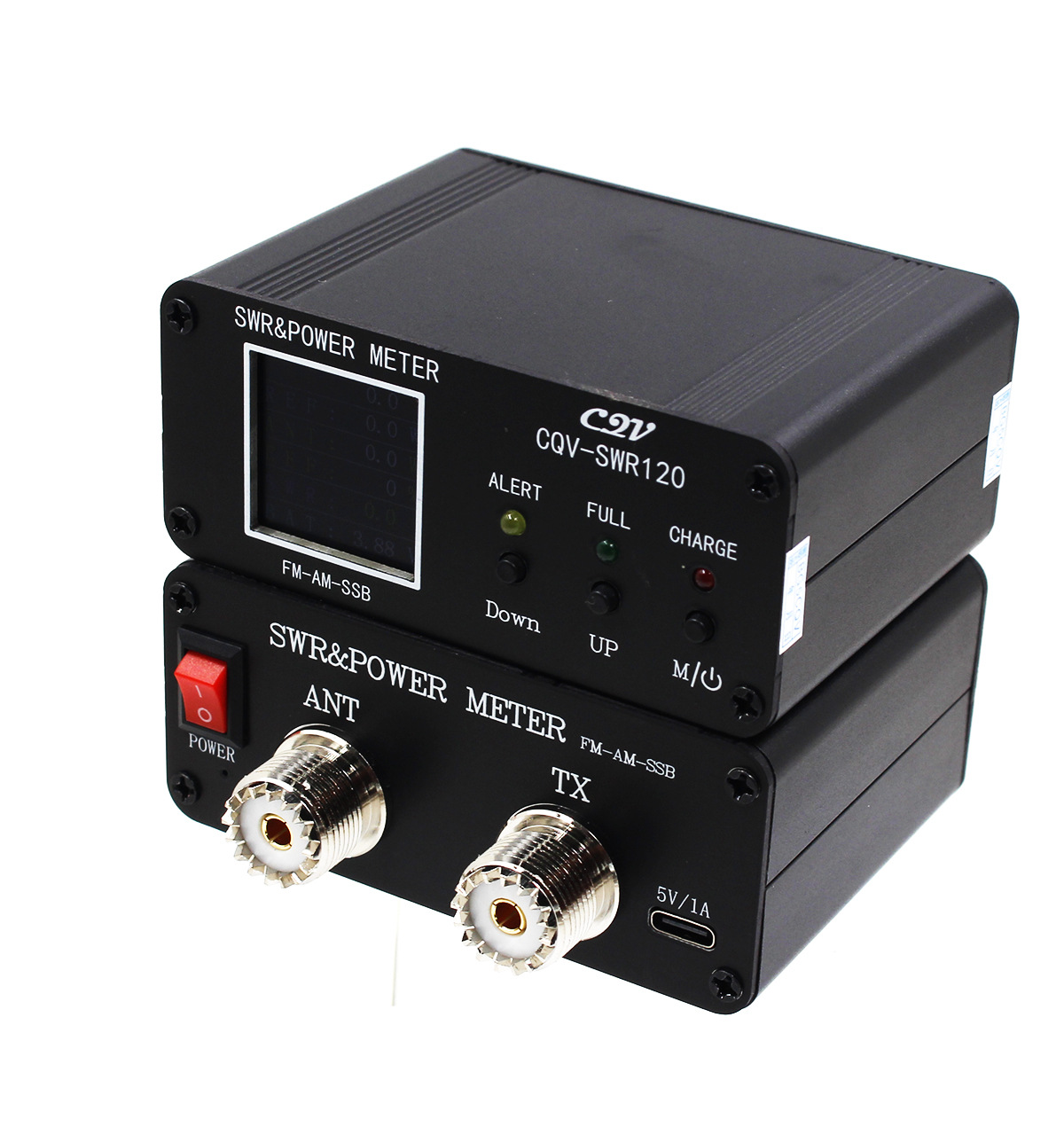

*接口类型：UHF（SL16）

*外壳尺寸：88mm*63mm*38mm （不包含突出部分）

*裸机重量：190克





五，功能说明
1. 1)开机状态短按 Down 键，可以打开或者关闭蜂鸣器报警，长按 Down 键 3 秒进入高驻波报
警点设置界面（默认 2.0），轻触 Down 键降低报警点（最低可以到 1.5）， 轻触 UP 键升高
报警点，（最高到 5.0）。轻触 M 键保存并退出驻波点设置。
2)关机状态按住 Down 键开机，进入功率微调界面，轻触 Down 键按照 1%的步进降低表显功
率，轻触 UP 键按照 1%的步进增加表显功率，（默认为 0，可以在-20%到+20%之间调整），按
M 键保存退出。
2. 1)开机状态短按 UP 键，可以中英文切换，长按 UP 键进入延时关机设置界面（默认连续无
发射 10 分钟自动关机），轻触 Down 键减少延时关机时间（最少 2 分钟），轻触 UP 键增加延
时关机时间（最高 99 分钟），轻触 M 键保存并退出驻波点设置。
2)关机状态按住 UP 键开机，进入驻波微调界面，轻触 Down 键按照 1%的步进降低表显驻波，
轻触 UP 键按照 1%的步进增加表显驻波，（默认为 0，可以在-20%到+20%之间调整），按 M 键
保存退出。
3. 开机状态轻触 M 键切换显示界面，长按 M 键 3 秒软关机。
4. 开机充电状态，充电红色指示灯亮，充满绿色指示灯亮。
5. 开机非充电状态，发射时驻波小于 1.5，绿色指示灯亮，1.5-2.5 之间黄色指示灯亮，大于
2.5 红色指示灯亮。6. 开机发射状态驻波显示字体颜色会随着驻波变化，驻波小于 1.5 字体为绿色，驻波大于 1.5
小于 2.5 字体为黄色，驻波大于 2.5 字体为红色。
7. 开机非充电状态电池电压低于 3.4v，如果蜂鸣器处于打开状态，蜂鸣器会报警，黄色指示
灯会点亮，请连接充电器充电，如果没有关机也没有连接充电器当电池继续降低到 3.35v
会自动关机，连接充电器后会自动打开，如果遇到长时间未使用，电池电压特别低的时候，
液晶屏可能会显示乱码，请关闭后面的电源开关后充电 1 小时后在打开开关即可正常显示。
8. 驻波表带软开关和硬开关，经常使用可以不用动开关，它会自动关机，发射的时候会自动
开机，长时间不使用建议关闭后面的硬开关，避免电池过放电建议半年充电一次，在关闭
硬开关的时候只要连接充电器就会自动充电，只是没有任何状态指示。（硬开关只会关



包装包括



1 x SWR 测量仪

1 x Type_c数据线

1 x 机角垫（防止机身摩擦）
