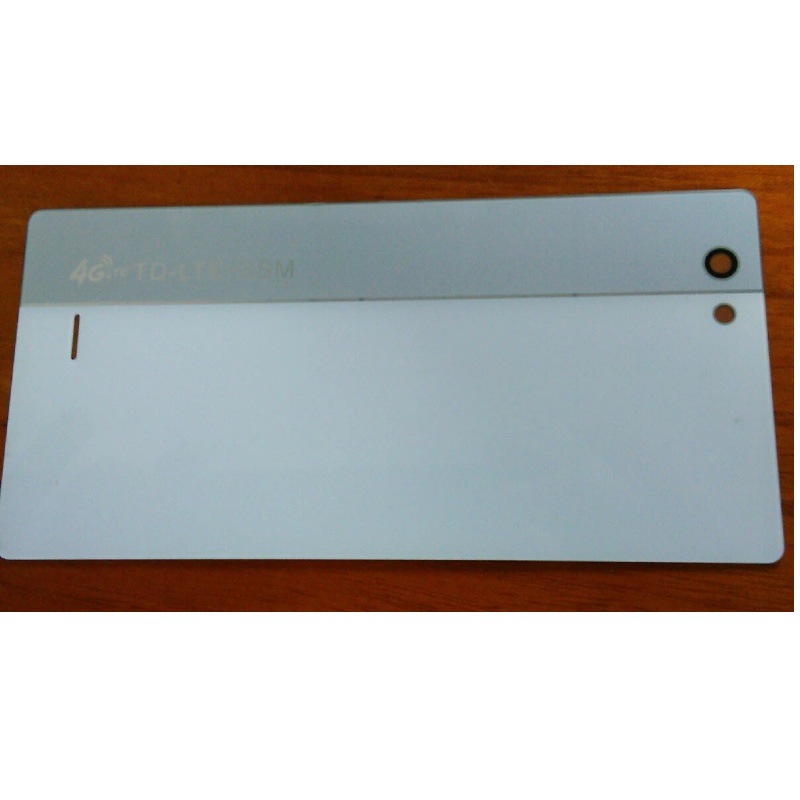

Чернила для Стеклянного Чехла Мобильного Телефона Однокомпонентные Чернила для Чехла Мобильного Телефона Однообъективная Быстросохнущие Высокая Твердость и Устойчивость к Маслу

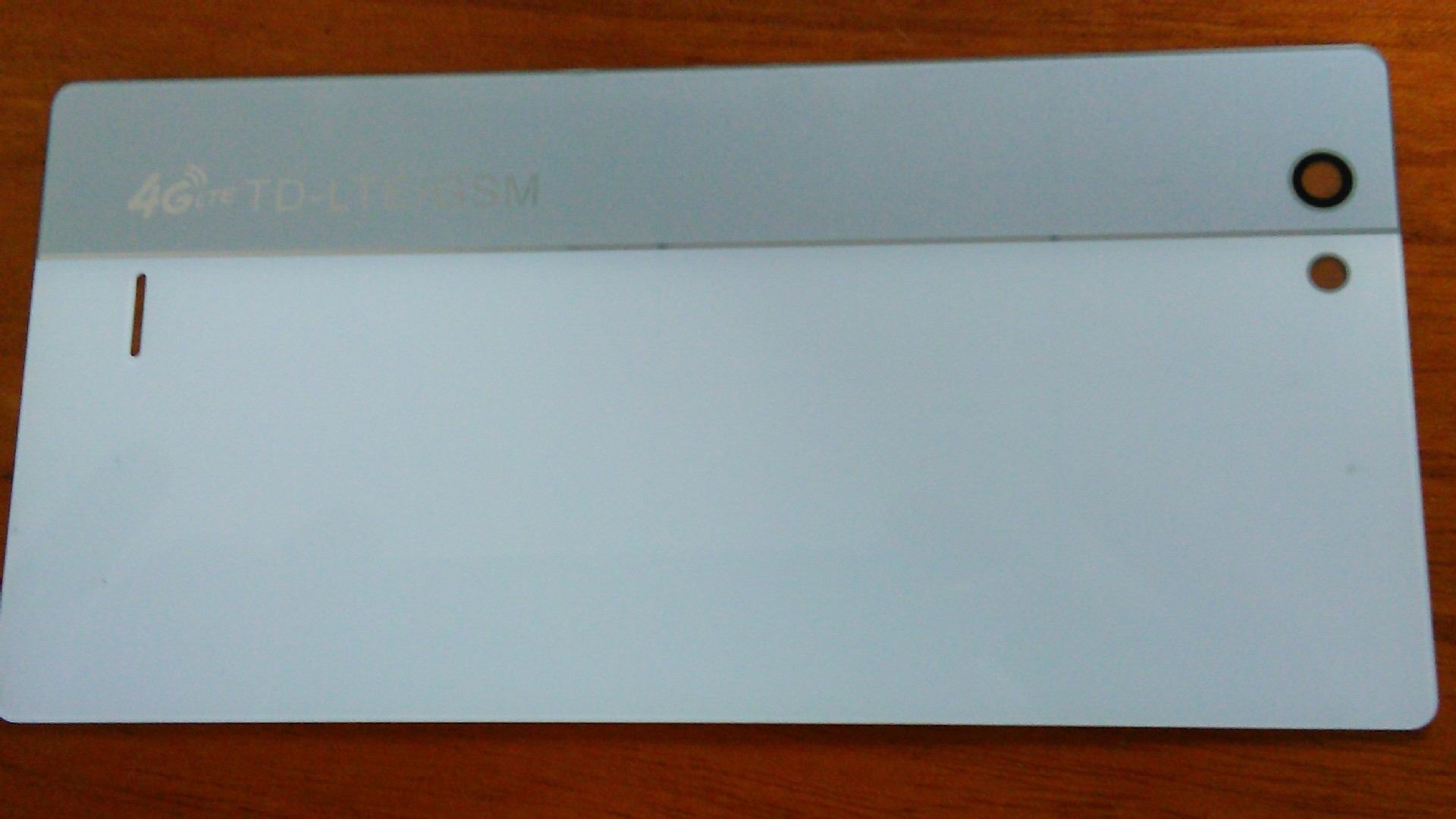

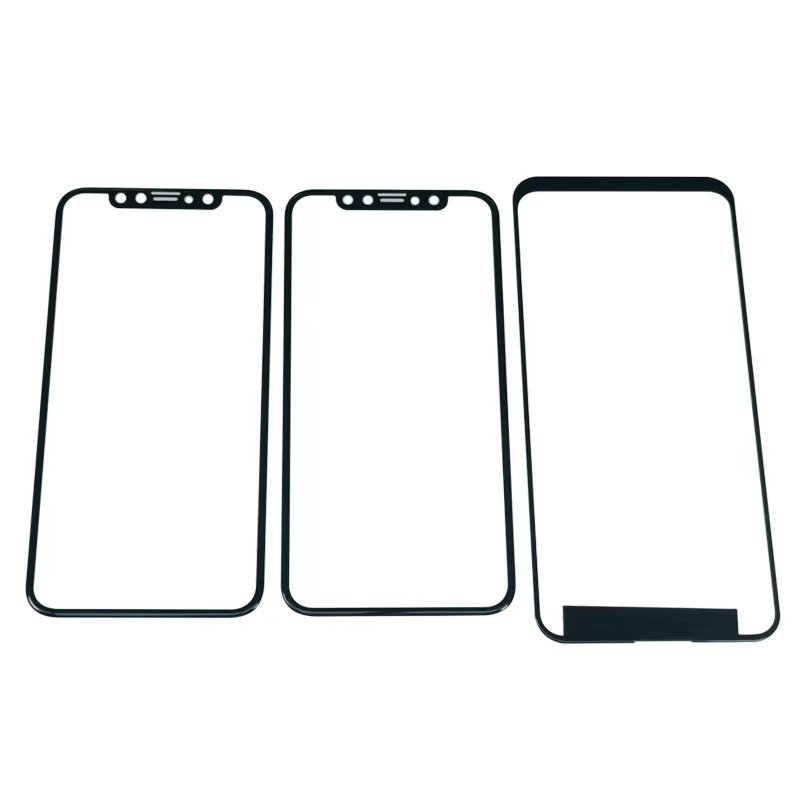

    我司为了解决目前市面上多样复杂的双组份体系油墨引起的一系列蔽端 （如可使用时间短，成本增加，必须严控添加比例，两个组份混合引起的化学反应问题造成堵网、汽泡、以及网板报废等等），经过多年的研发测试，现推出一款综合性能优异的单组份玻璃镜片油墨，可完全避免目前双组份油墨带给您的困扰。附着力优，,遮盖力可以通过红点光源测试,油墨墨层平滑,边缘性好.



手机镜片玻璃油墨技术参数：

检验项目	检验结果	测试条件
油墨细度	≤5μm	刮板细度计
固化条件	OK	160-180℃×15-20min
硬度	2H	三菱铅笔500g×45?（160℃×15min）
附着力	100/100	1mm×1mm×100格3M胶纸剥离（160℃×15min）
耐酸性	无变化	浸泡5%HCl×24Hr（25℃）
耐碱性	无变化	浸泡5%NaOH×24Hr（25℃）
耐盐性	无变化	浸泡5%NaCl×24Hr（25℃），5%NaCl盐雾×48Hr
耐甲苯	无变化	浸泡甲苯之湿布500g力往返擦拭500次
耐水煮	无变化	100℃沸水×1Hr
说明	环保芳香型，不含三苯，产品符合欧洲EN71 Part3、7P和欧盟RoHS指令。

玻璃油墨使用方法：

本系列油墨不用添加任何硬化剂或固化剂，只需加入本系列专用开油水使用，添加量为5%-10%。

使用时请将油墨与专用开油水调配并搅拌均匀后，静置约5-10分钟。

印刷前有必要可首先考虑除去印材表面的油渍及尘埃。

请根据作业实际环境条件合理选取本公司的快、中、慢三种类型的专用开油水。

为达到细小线条、图案、文字的绝佳印刷效果，可添加本公司专用的暂凝膏，以更好防止印刷墨层扩散、毛刺、模糊不清。



手机镜片玻璃油墨注意问题：

1.推荐烘烤温度为160-180℃，时间为15-20min，温度过高或烘烤时间过长，墨层可能会出现轻微程度的黄变。

2.多层叠印时，最初底层及中间层，150度烘烤10min表干（达九成干），不要等到干透了再印第二次，最后一层可180℃×15min固化，以确保质量。

3.使用前及使用后该系列油墨，均应将油墨容器完全密封且置于阴凉通风处保存，避免接触明火或高温。

4.本系列产品自生产之日期起保质期为半年，超过期限时请重新确认可用性。



附：上述各项中的耐性试验数据为本公司试验条件下测试的结果，并不列为保证值。
