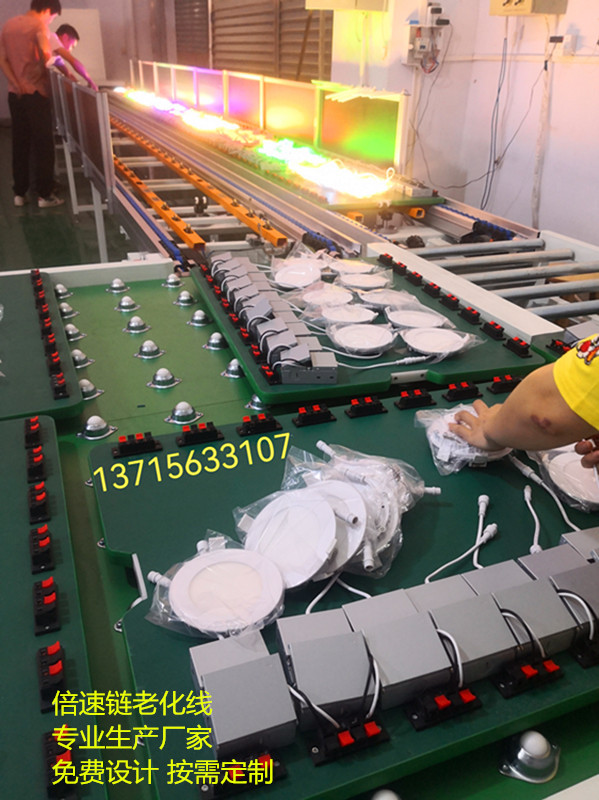

Производители из Чжуншань делают линии старения цепей, линии сборки цепей, конвейеры для старения цепей по мере необходимости

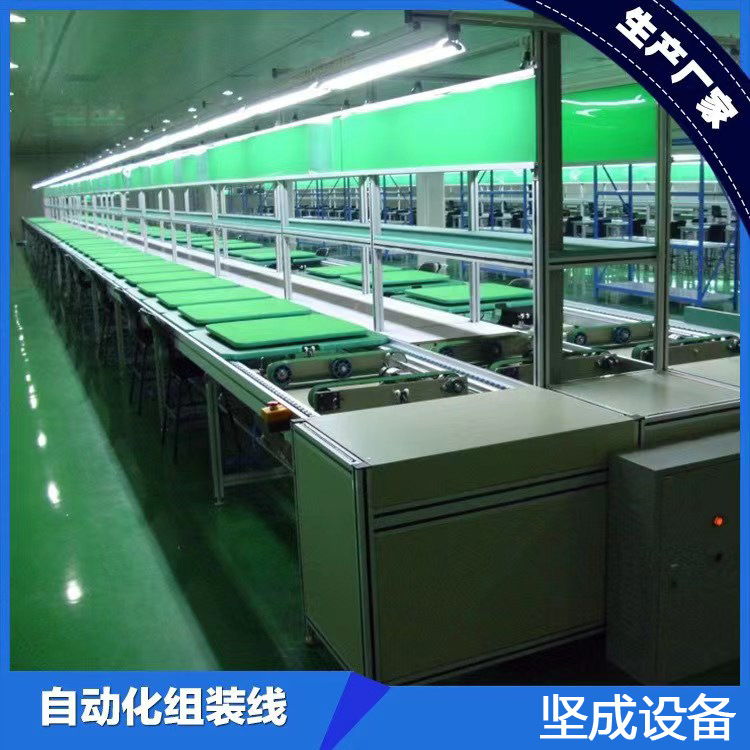

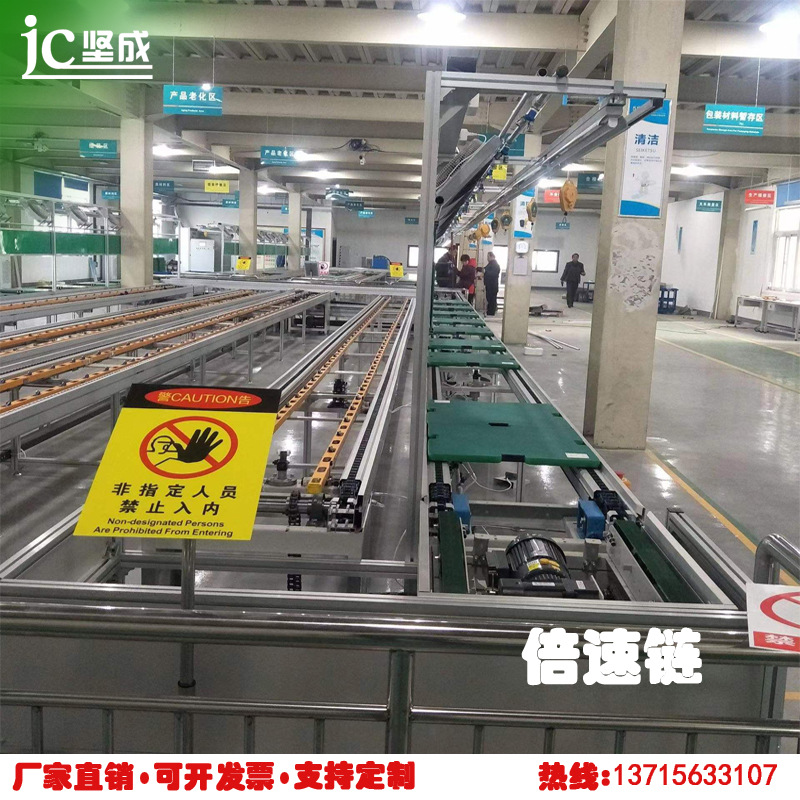

一、工程项目：倍速链组装线

二、规格参数：12000L×600W×800Hmm 地面到操作台面的高度

三、数 量：1 条

四、设备特点：工装板输送、链条传动式、变频调速

五、功能特点：本设备适用于各种流水组装作业的生产厂家，中小型物品的物流输送，自动回板，

简单实用。动力系统采用变频调速系统，性能稳定、安全可靠、操作简单。

六、选材制作及说明：

1. 动力：2 套动力采用深圳永坤产 0.75KW 的电机 1：90 的减速机，深圳易驱 1HP 变频器，变

频无级调速，线速度 0—6M/min 可调。

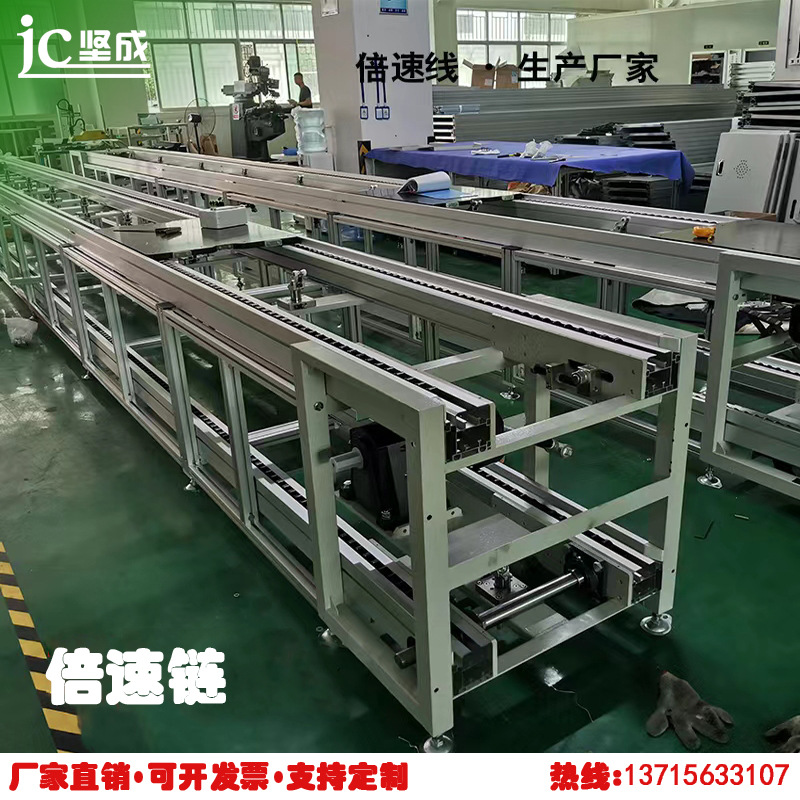

2. 机身、机架：机身采用差速链专用异型铝型材，规格为 12000×100×118mm。机架均采用

40×40×1.5mm 方管焊接而成，支脚配镀锌可调脚杯；机头机尾架采用 40×40×1.5mm 方

形钢管焊接而成，机头机尾护板用 1.2mm 冷板弯轧成型，机身 2 米一段。

3. 输送链条：输送链条采用差速链专用优质半塑胶链条，全线两边四路共采用 4 条，每条长约

12 米。

4. 工装板、阻挡器：工装板规格为 800×600×20（mm），采用 18mm 优质木夹板制作，每块

板上铺 2mm 绿色胶皮，全线共配 20 块工装板。2 套 QO-IV 卧式阻挡器，4 套 QX-II 带锁阻

挡器。全线 4 个工位 1000mm/位共配 4 套脚踏开关。

5. 升降平移装置；采用深圳合资厂产 2 套优质 120W 微型带齿轮电机，传动带 4 条采用 5mm

带导条止防滑皮带。2 套升降平移汽缸采用四导柱顶升专用汽缸。

6. 灯架、照明：H 型灯架设在机架上，选用 40×40×1.2mm 的方管焊接而成，连接机身上每

2m 一个架用 2000×50×25×1.0mm 喷塑线槽连接电源，照明选用 T8 一体化 LED 灯管，每

1.4 米安装一支，单边顺线布置。

7. 工艺卡：在灯架上设一路工艺指导卡架，采用 H 型铝导轨制作，每工位布置两块 A4 看板。

8. 气管：设在灯架顶上；采用 6 分镀锌管，每 1 米配一组三通加快速插头。

9. 风批挂钩：设在光管支架旁边，采用 30×28 专用铝合金滑槽，配尼龙滑轮，每 1 米工位配

一个。

10. 工作电源：采用 2000×50×25×1.0mm 镀锌线槽，设在机身下，一路安装三、三位长方形

插座（每 1 米/工位安装一个）。

11. 电器控制：全线电气控制由一个配电箱完成，其中工作电源分左右两路控制，照明系统采用 2

路式控制，用户可根据实际应用控制照明方式，减少资源浪费。

12. 机体颜色：机头尾表面采用电脑白色喷塑，其它为铝合金原色。
