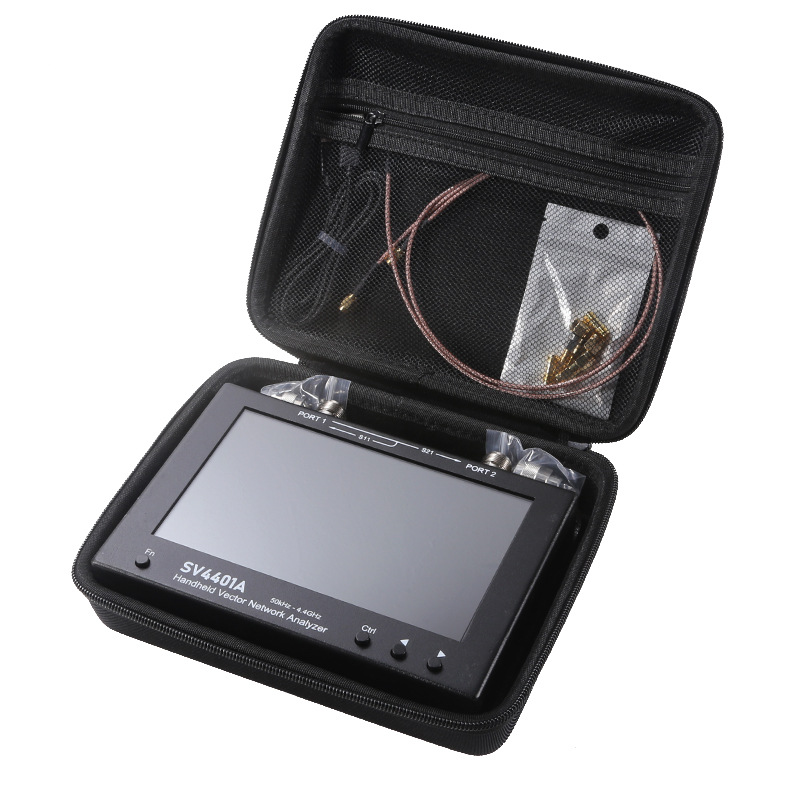

Кросс-граничный векторный анализатор сети SV4401A 50KHz-4.4GHz с 7-дюймовым экраном

产品重量：2000g   产品尺寸“255*205*71mm

SV4401A 矢量网络分析仪 50KHz-4.4GHz

产品性能：
1.测量频率范围：50KHz-4400MHz；

2.射频输出功率：-12dbm到-42dbm可调（步进1db)（全频段内误差：正负1db）；

3.频率精度： ± 1ppm ，  ±5KHz  >140MHz

4.S21动态范围：90dB（2GHz以下），75dB（4.4GHz）（开启25倍平均和100Hz中频），如果开启中频100Hz和25倍平均，1.3GHz以下可以实现100db的动态。

5.S11动态范围：优于50db

6.2端口回波损耗：30dB typ（1.5GHz），20dB min（4.4GHz）

7.USB 接口: USB Type-C 通信模式：CDC (串行)

8.校准点数量: 101-1001点

9.扫描点数量: 101点-1001点

10.显示跟踪: 7迹

11.标记: 8个mark点（mark标记栏可以在屏幕上任意位置托动）

12.设置保存: 12个（快捷菜单）（保存后下次开机使用时可以直接调用，无需从新校准，下次开机时自动调用上次关机前的保存参数，而且增加了自动存储起止频率的功能，方便下次调用） 内置文件保存，原则上可以保存无限个存储单元，根据TF卡的容量而定。

13.扫描速度: 约400点/秒

14.可测量S参数，电压驻波比SWR 史密斯圆图 相位图，群时延，TDR功能……；

15.使用7寸高亮IPS电容触摸屏，IPS TFT (1024x600)可视角度接近180°，长时间使用不伤眼睛；（室外可以看清曲线，目前此类手持矢网中屏幕亮度较高的一款）

16.采用金属机壳，有效屏蔽电磁干扰，使得S21在2GHz内优于 100dB 的动态范围

17.紧凑设计，机身尺寸195mm*150mm*35mm，小巧便携；外包装尺寸：300*200*90mm

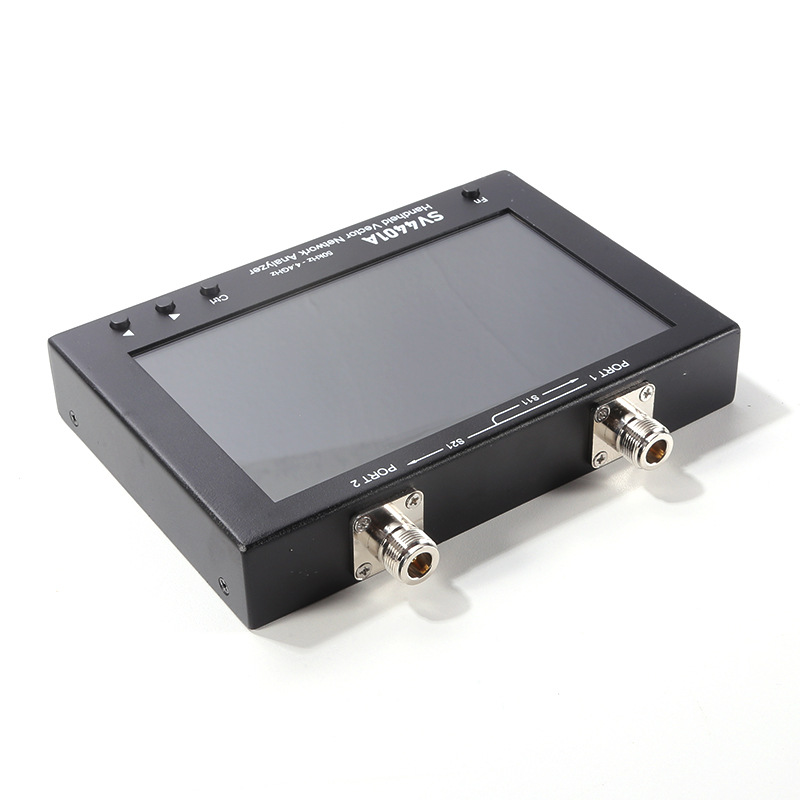

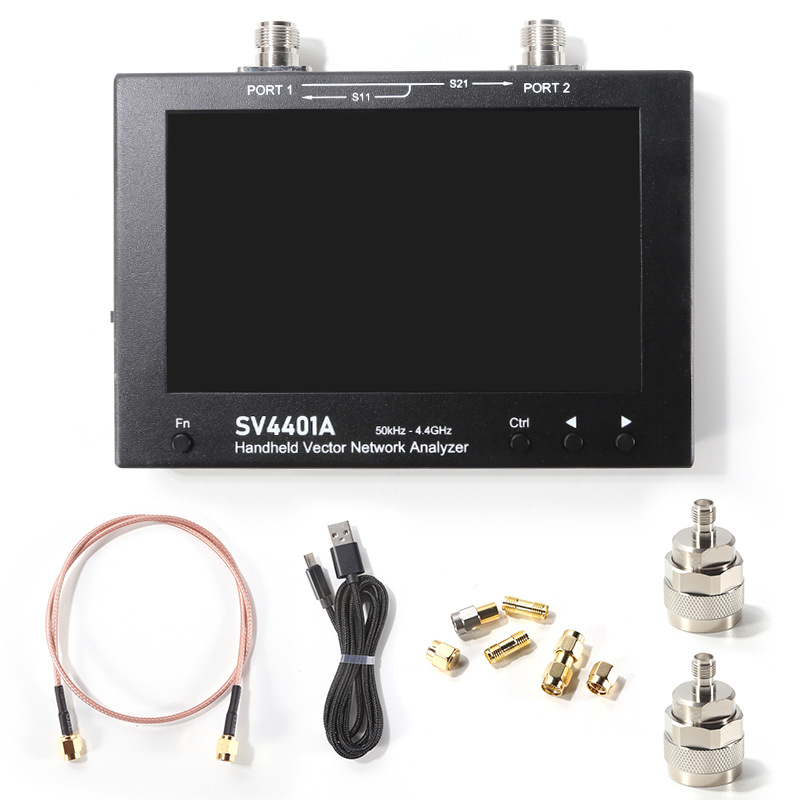

18.射频接口为L16-F（N母座），方便连接各类被测件；

19.标配使用两节18650电池总容量6600mAh，续航时间可达4小时；（自己可以改装为装两节21700电池座，容量可以达到10000mAH，续航时间可以达到6小时左右。

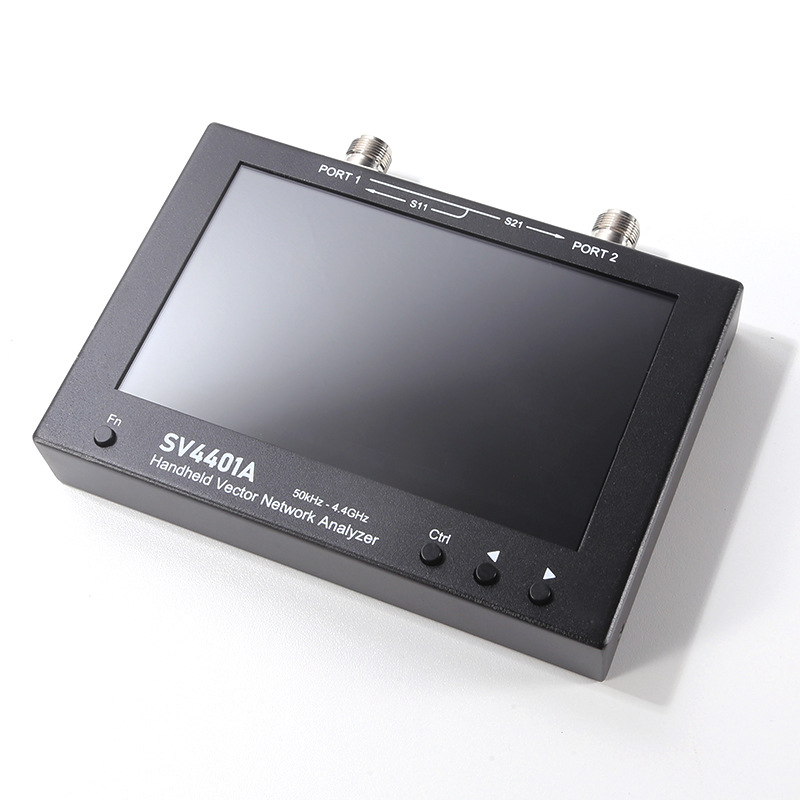

20.全触屏设计，同时支持4个前面板按键，操作灵活便捷；

21.支持中文菜单；

22.支持屏幕亮度调节；

23.通过虚拟U盘方式升级固件，无需编程器，仅需一根USB电缆即可升级固件；

22.扩展一个USB电源输出接口，5V/1A输出（可以作为充电宝使用）���

24.使用大电流2A充电IC，充电时间更短；

25.支持上位机，可以使用电脑做为显示操作界面；

26.净重量：1160克，

27.外包装总重量：2000克。

28.支持屏幕截图，支持截图上传到电脑。

可以测试天线的驻波 阻抗 还可以测试滤波器的插损 隔离度 驻波 还可以测试电缆的衰减 缩短系数 相位 还可以测试天线放大器的放大倍数 还具有频率计功能 还可以测量电缆长度 群时延功能强大，最关键是还可以调试uv段频率的双工器，强烈推荐，秒杀市面上的任何其他版本的NanoVNA。强烈推荐！！！

操作视频：https://www.ixigua.com/7067397812358808076

用SV4401A调试双工器：https://www.ixigua.com/7103377556572897830



固件升级方法：

      用数据线连接电脑，按住Ctrl后开机，点击矢网的Udisk，电脑上就会看到一个u盘，将升级文件复制到该u盘，覆盖原文件后，关机，按住Ctrl开机，就会弹出对话框，点击Upgrade升级，等待完成后关机再开机即可。



特别注意：

如果遇到链接电脑后不显示u盘的，请先充满电后再链接电脑进入u盘模式。因为一旦链接电脑就会充电，有的usb带负载能力不行就会导致电脑退出usb模式造成链接失败。
