Кросс-граничный NanoVNA-H обновленный анализатор антенн с SD-картой HF VHF UHF
Offer ID: 758425166294
Оформить заказ
| Изображение | Модель | Цена (CNY / RUB) | В наличии | SKU ID | Кол-во / Корзина |
|---|---|---|---|---|---|
 | The latest version of nanovna (without shell) is sent as shown in the picture | ¥189.0 / ≈ 2 299 ₽ | 99104 | 5819738802459 | |
 | The latest version of nanovna (with shell) is sent as shown in the picture | ¥219.0 / ≈ 2 664 ₽ | 610 | 5819738802458 | |

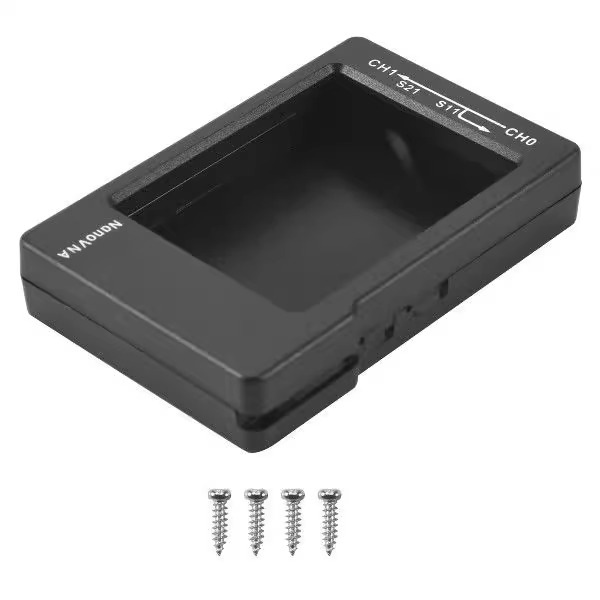

 | Nanovna separate case | ¥19.9 / ≈ 242 ₽ | 1000 | 5978288378543 |
Статистика продавца
Свойства товара
Описание товара
包装尺寸：12*9.5*3.5cm 包装重量：180克 包装方式：纸盒
NanoVNA-H PCB升级版
更新后增加的功能：
1.更低的电源噪音，使用谐波时噪音更小；
2.内置400mAh电池
3.添加MicroSD卡方便保存测试数据；
4.添加RTC支持；
5.修改端口名称为Port1和Port2
MicroSD最大支持32GB，并且只支持SPI模式。
这是一款DIY产品，在信用卡大小的尺寸上尽可能提供完善的矢量网络测量功能。包含一个2.8寸的触摸屏，400mAh电池，TX/RX方式测量，可以测量完整的S11和S21参数，如需要获取S12和S22，需要手动更换收发端口接线。如果还有其他不完善的地方，您可以和我沟通。
● 测量频率: 50KHz ~ 1.5GHz
● 射频输出:-13dbm (最大 -9dbm)
● 频率精度:<2ppm
● 频率稳定性:<0.5ppm
● 测量范围: ● 测量范围: 70dB(50kHz-300 MHz),(50dB (300M-900MHz), 40dB (900M-1500MHz));
● 端口 SWR: < 1.1
● 显示: 2.8寸 TFT （320 x240）
● USB 接口: USB type-C 通信模式：CDC (串行)
● 电源: USB 5V 120mA，内置400mAh电池，最大充电电流1A, 可连续使用4小时以上
● 校准点数量: 101 (固定)
● 扫描点数量: 101 (固定)
● 显示跟踪: 4, 标记: 4, 设置保存: 5
测量S参数，电压驻波比，相位，延迟，史密斯圆图……;

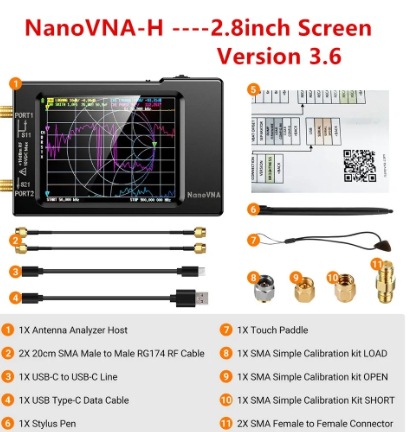

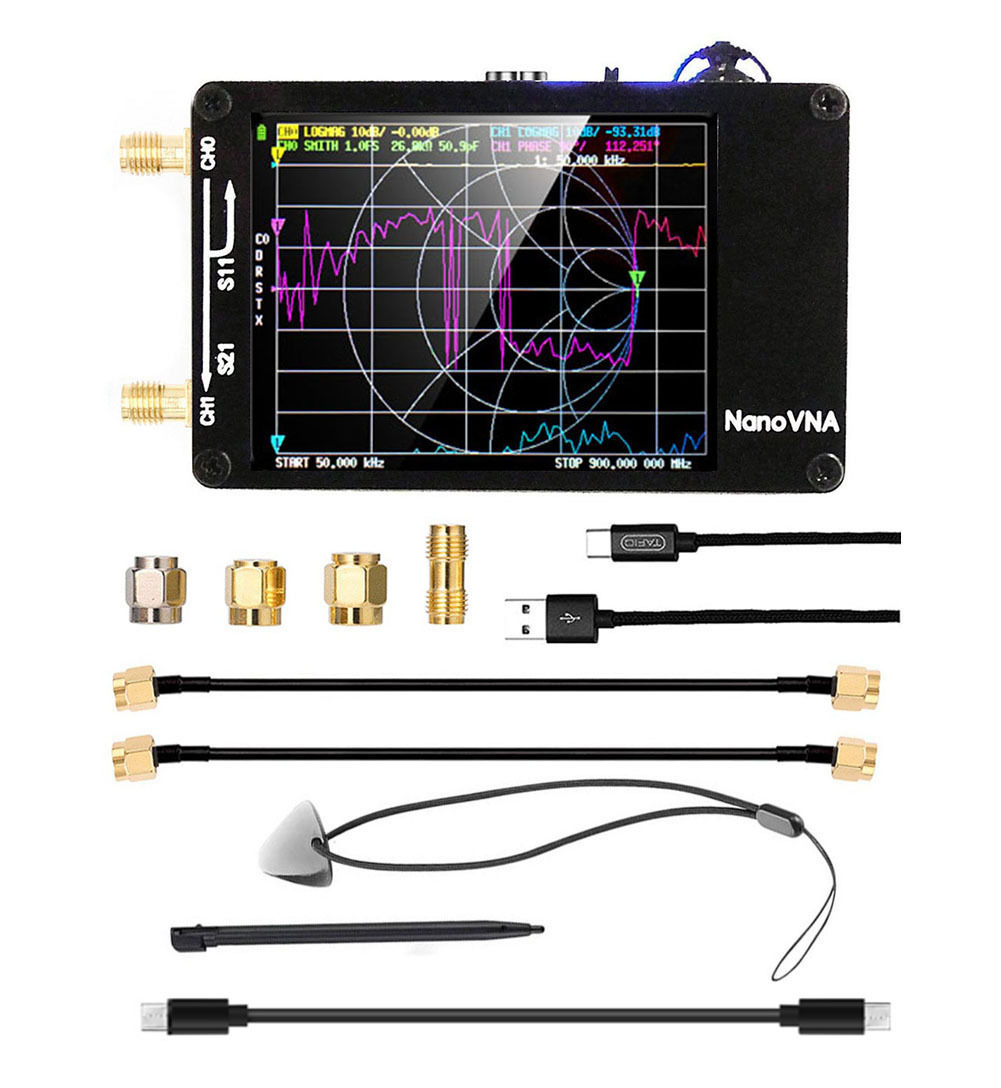

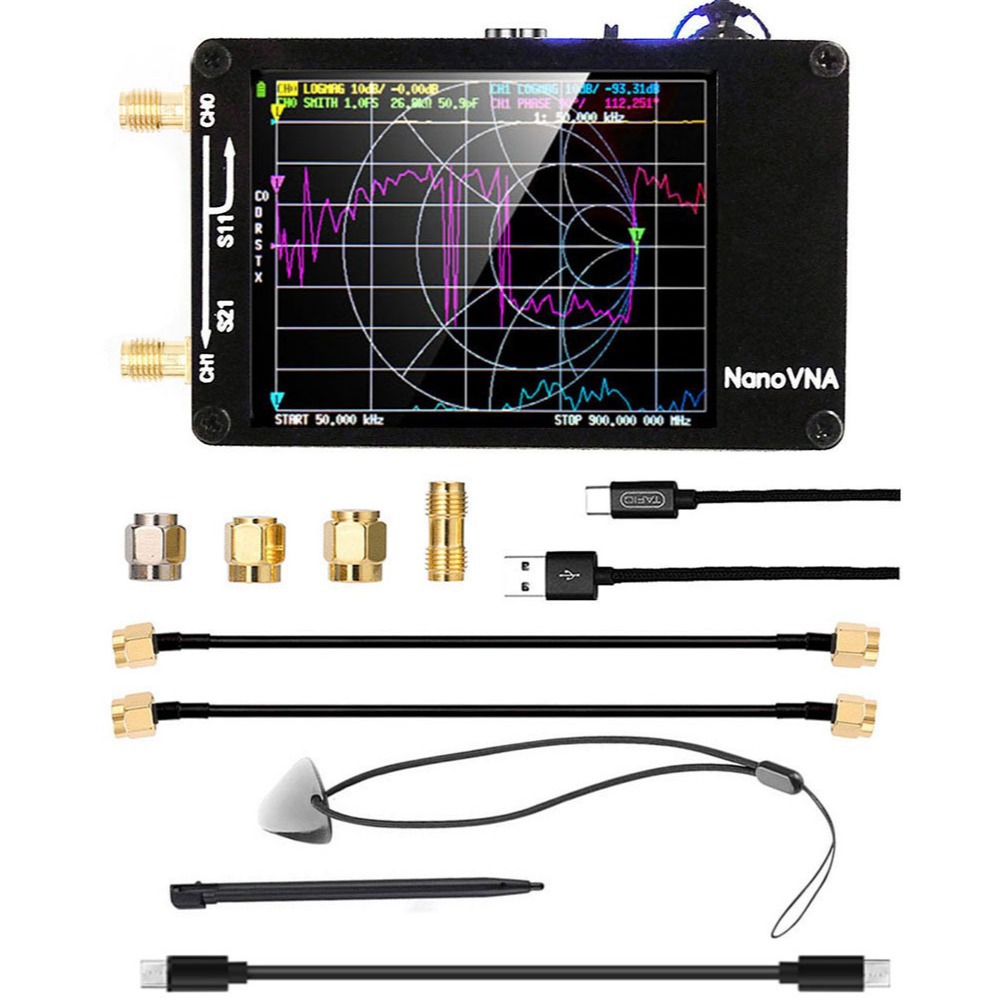

包装清单：
1. NanoVNA主机*1 (含2.8英寸触摸屏，400mAh电池)
2. 20cm SMA公对公 RG174射频电缆 *2
3.Type-C转Type-C连接线
4. USB Type-C数据线 *1
5.简易说明书*1
6.触摸笔*1
7.拨片*1

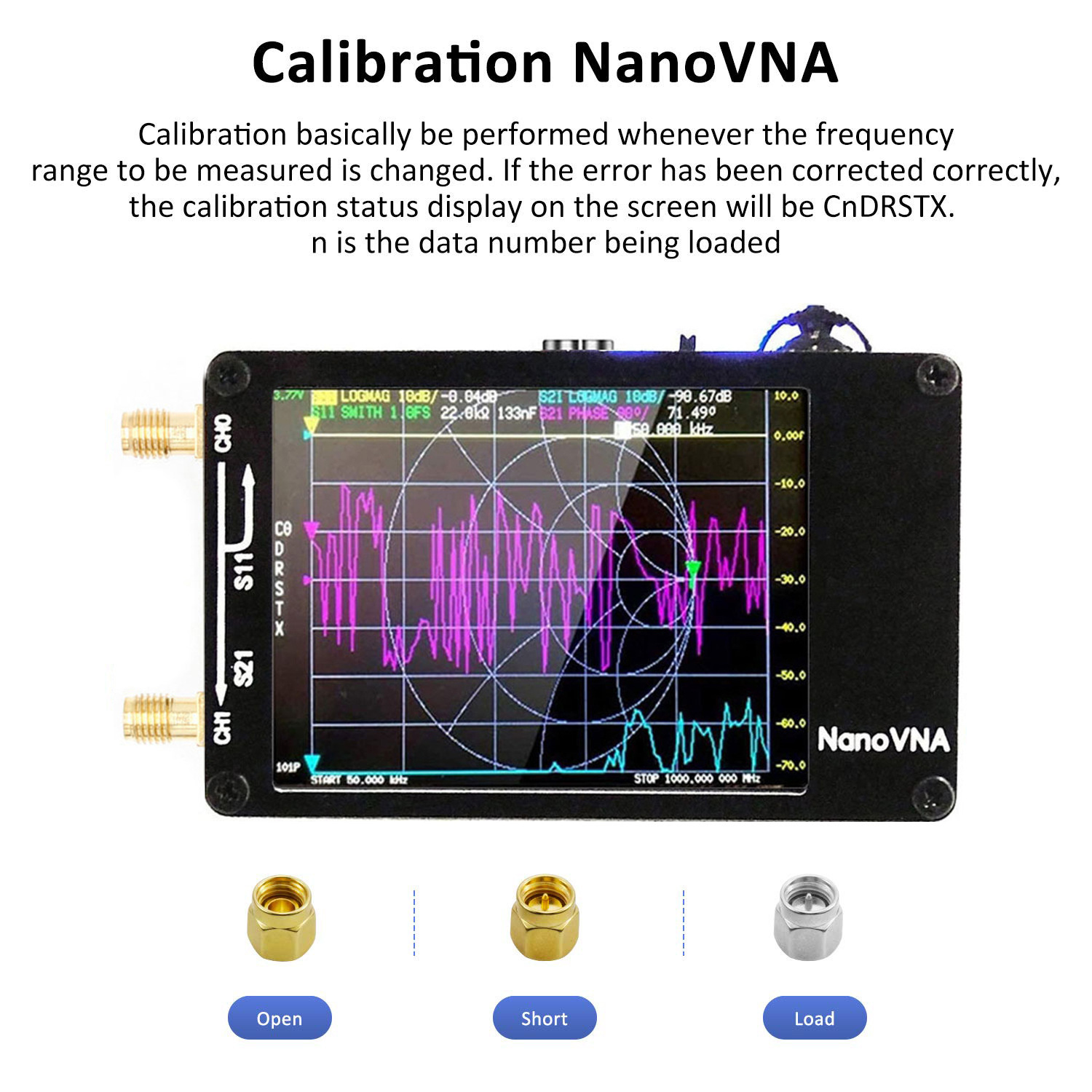

8. SMA简易校准件套LOAD *1
9. SMA简易校准件套OPEN *1
10. SMA简易校准件套SHORT *1
11. SMA母对母连接器 *1
