1734-Ob8 1734-Ob8E 1734-Ob8K модуль I/O Point Ab Rockwell Plc

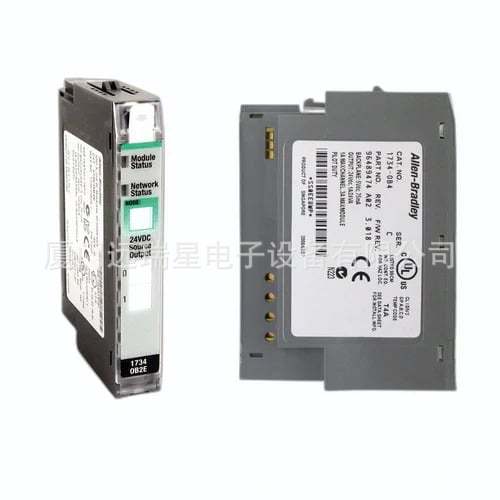

1734-OB8E 是一款 POINT I/O 模块，具有八 (8) 个电子保护离散输入通道。该模块由 Allen-Bradley 制造，主要用于实现分布式 I/O 架构。

1734 POINT I/O 产品公告是紧凑型、低密度 I/O 模块，具有紧凑且节省空间的设计。这些是经济高效的模块，需要最小的面板空间并支持标准 DIN 导轨安装。具体来说，1734-OB8E 与所有 POINT I/O 通信适配器和 Allen-Bradley 控制器平台兼容，特别是 Logix 产品系列，无论是 CompactLogix 还是 ControlLogix 控制器。1734-OB8E 的输出通道通过主控制器通过特定工业协议发送的控制命令通电。

1734-OB8E 离散输入通道带有一组离散输出通道。其源输出范围为 10-28.8 VDC，输出电流额定值为每输出 1.0 A，每个模块 2.0 A。其浪涌电流额定值为 2 A，持续 10 毫秒，每 3 秒重复一次。它有 8 个黄色 - 输出状态；8 个红色 - 输出故障指示灯和 2 个绿色/红色 - 模块/网络状态指示灯。适用于此模块的端子底座是 1734-TB 或 1734-TBS 接线底座组件。

1734-OB8E 需要 75 mA @ 5V DC 的 POINTBus 电流才能���行。其功耗为 2.0 W，功耗为 6.8 BTU/小时，隔离电压为 50V（连续），增强绝缘类型，在 2500V DC 下测试 60 秒，现场侧至系统。该模块需要外部电源电压才能运行，设计为标称电压为 24VDC。

1734-OB8E 的尺寸为 56.0 x 12.0 x 75.5 毫米，信号端口的 EFT/B 抗扰度等级为 ±4 kV（2.5 kHz）。其 ESD 抗扰度等级为 6 kV 接触放电和 8 kV 空气放电。该模块有 8 个黄色输出状态指示灯、8 个红色输出故障指示灯和 2 个绿色/红色模块和网络状态指示灯。Allen-Bradley 1734-OB8E 的隔离电压为 50 V 连续，经测试可承受 2500 V DC 60 秒。该模块的按键开关位置为 1，重量为 35.4 克。它的最大关断漏电流为 0.5mA，最大关断电压为 28.8 V DC。每个通道的最小导通电流为 1.0 mA，最大导通压降为 0.2 V DC。工作温度范围为-20至55摄氏度。

1734-OB8E 的输出额定值为每路 2.0 安培，每个模块不超过 4.0 安培。点总线电流在 5 伏直流电下最大为 75 毫安，输出信号从关到开和从开到关的延迟时间最大为 0.1 毫秒。1734-OB8E 的功耗在 28.8 伏直流电下最大为 2.0 瓦。该型号的辐射射频抗扰度为 10 V/m（200 赫兹 50% 脉冲 100% AM，1890 MHz），10 V/m（200 赫兹 50% 脉冲 100% AM，900 MHz），1 kHz 正弦波 80% AM（30 MHz 至 2000 MHz）10 V/m。相对湿度范围为 5 至 95%，无冷凝。其工作冲击为 30 G，非工作冲击为 50 G。1734-OB8E 的存储温度范围为 -40 至 85 摄氏度，可提供 32 mA 电流。信号端口的电流瞬变抗扰度为 ±1 kV 线对线 (DM) 和 ±2 kV 线对地 (CM)，热耗散在 28.8 伏特直流电压下最大为 6.8 BTU/小时。
