Система гидрологического мониторинга угольной шахты с различными характеристиками, система гидрологического мониторинга угольной шахты Kj1490

矿井水文监测系统产品介绍：

该系统主要用于煤矿井上下水文观测孔水压、水位、水温、采空区水位、排水明渠、管道流量的实时检测以及泵房阀门的远程控制等。可用于矿区联合放水试验，矿区突水灾害区的预警、预测。

·系统可用于煤矿、石油、城市供水、水位监测、各地区水利调查，可对区域水文观测孔水压，水温，水仓水位，采空区积水，隔水密闭墙承压以及排水明渠、管道流量进行实时观测

·隔水密闭墙水闸门、泵房水闸门的监测及远程自动开关控制

·矿区联合防水试验的动态监测，区域水力连通性分析

·采用多级预警形式进行突水灾害预测、预警

·系统易安装、易维护、易操作、采集精度高且性能稳定可靠，配套软件具有自动巡检可读取观测数据并可生成报表、曲线以及对历史数据的对比分析等功能

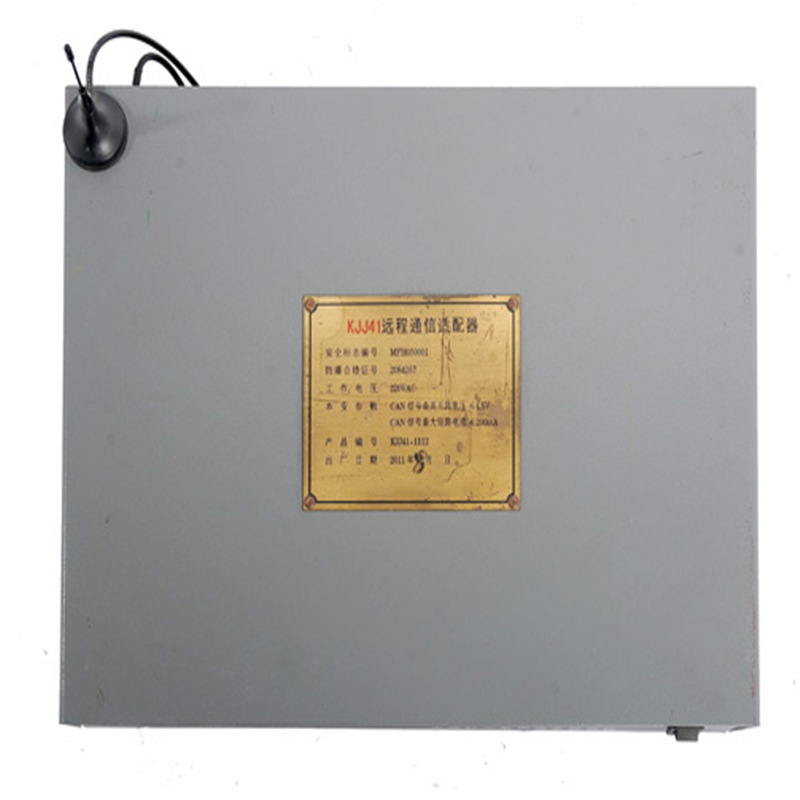

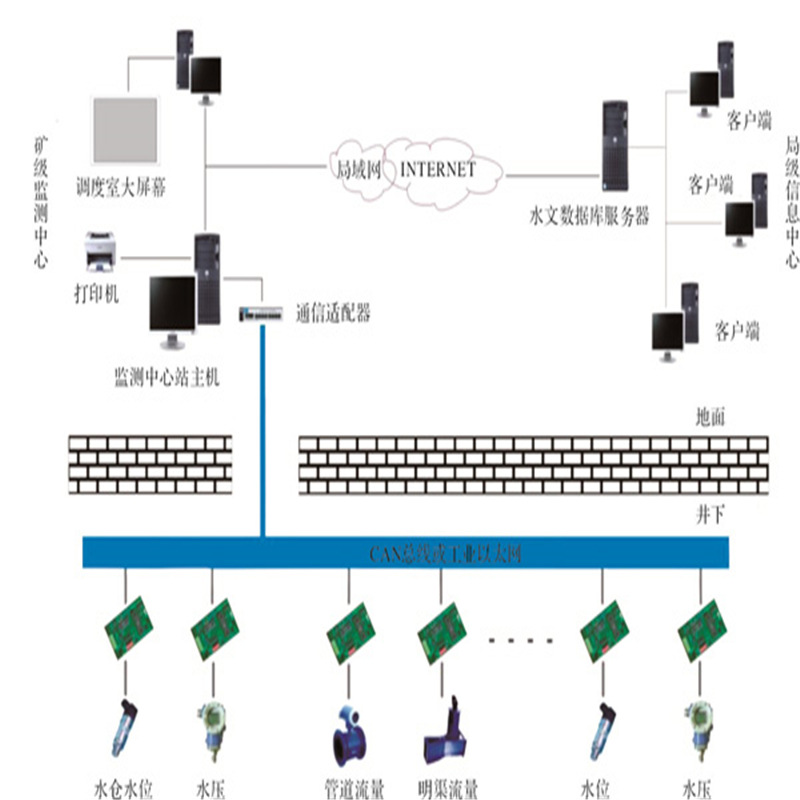

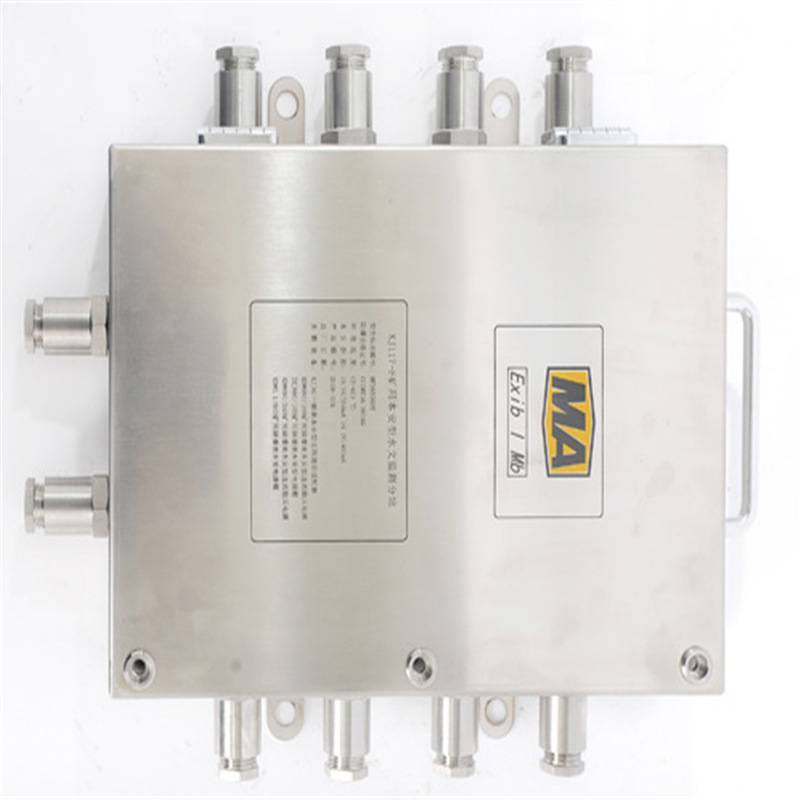

·系统由井下监测系统和地面监测系统两部分组成，并由地面监测中心统一管理，具体分为监测中心站、远程通信适配器、井下数据通信网络（敷设专线或井下以太网络）或基于GSM/GPRS国家公网构成的无线监测分站、数据采集分站、被测物理量传感器、井下防爆电源等

·系统实行井下地面一体化管理和局矿多级网络化管理

矿井水文监测系统产品参数：

·a:  井下监测部分

1)  数据通信模式

·有线、主从、半双工方式；

·远程数据通信适配器与主机通信：RS232信号制；

·远程数据通信适配器与分站通信：CAN2.0信号制，本质安全型。

2)  传输速率

·远程数据通信适配器与主机通信：9600bps ；

·远程数据通信适配器与主机通信：5Kbps。

3)  传输距离: ≥10km

·误码率：≤1×10－8

4)  巡检周期：≤30s

5)  防爆类型：矿用本质安全型

b:  地面监测部分

1)  数据通信模式：无线（GSM/GPRS）

2)  最大传输距离：GSM/GPRS网络覆盖范围

测量范围                 测量准确度            流速范围

水压测量             0～10Mpa                 优于0.1% F·S

水位测量             0～500m                  优于0.1% F·S

温度测量             0～100℃                     ±0.5℃

管道流量         10000m3/h （D ≤500mm）     优于0.1% F·S
