Автоматический испытательный станок для намотки и скручивания композитных стержней

线材扭转缠绕试验机 卷绕缠绕扭转自动一体机复合芯棒 卷绕试验机



产品简介：该试验机一机两用，主要用于测定10mm以内的金属线材扭转和卷绕试验，检测扭转圈数和卷绕后观察材料的表面缺陷。

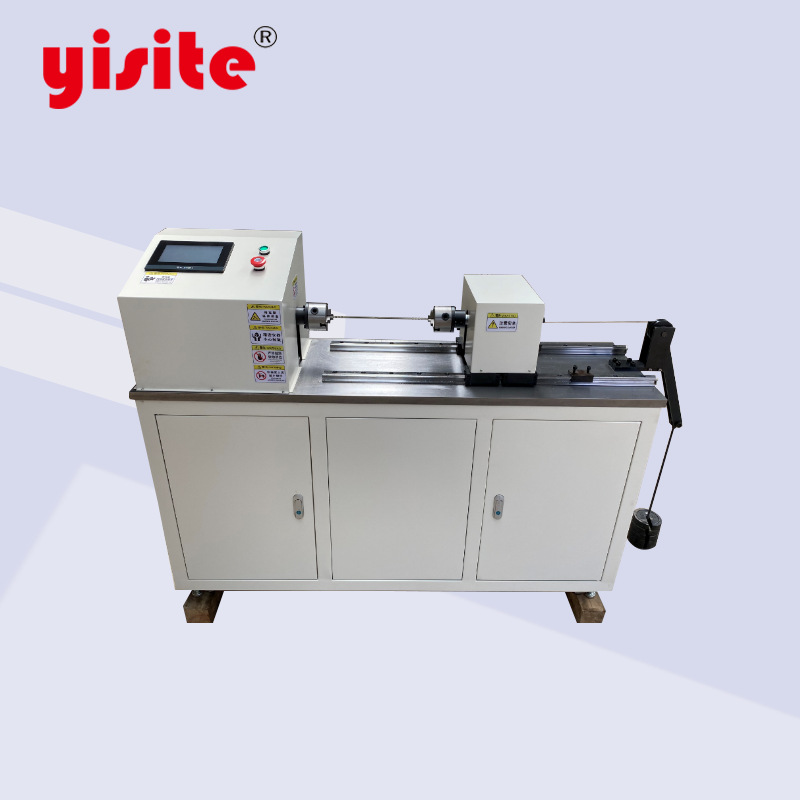

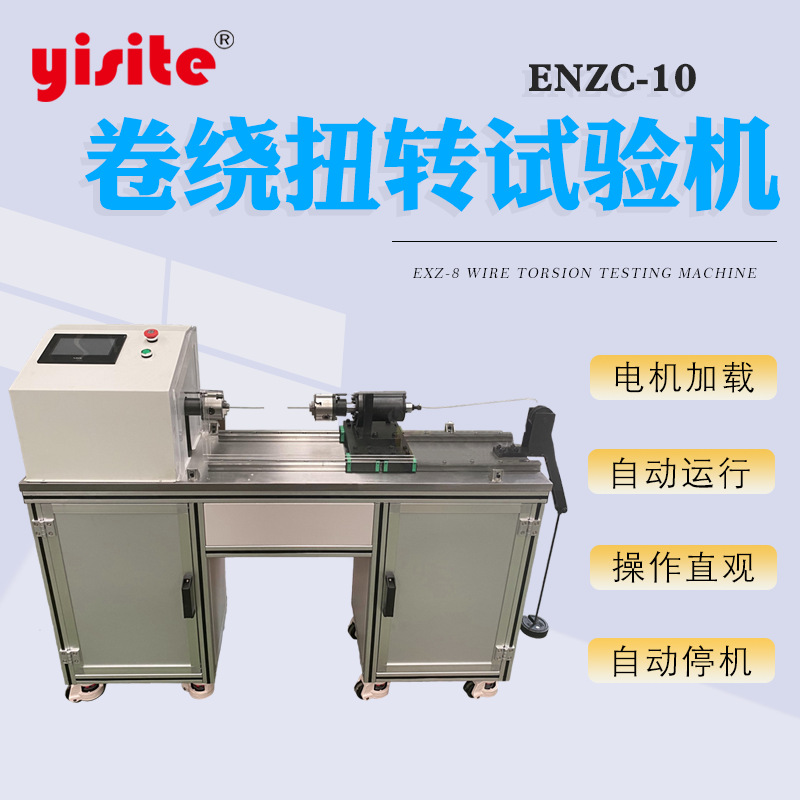

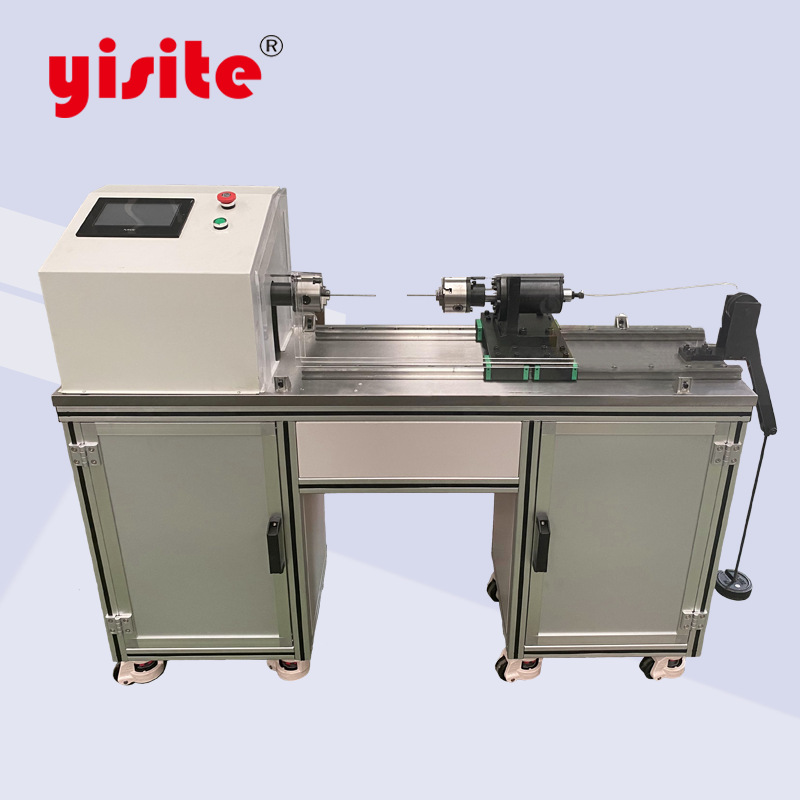

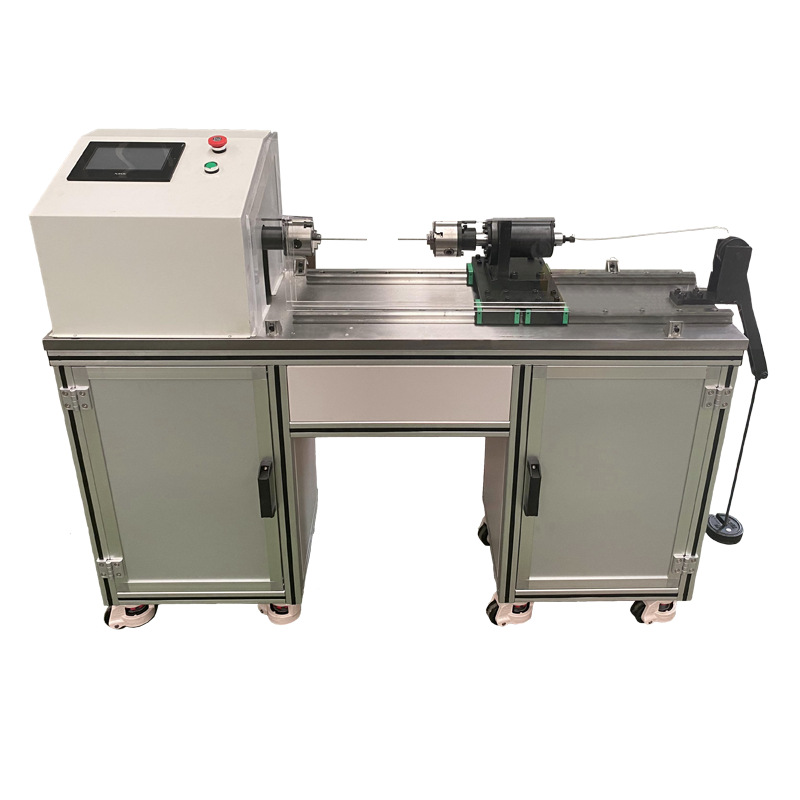

该机为卧式主机，由电机加载，旋转传感器检测扭转圈数，液晶显示屏显示扭转圈数、卷绕圈数。该机同时具备2种检测功能，扭转试验和卷绕试验互不干涉，相对独立，具有操作简单，使用方便，性能稳定可靠，使用成本低等优点,该机专用于电线电缆、钢丝或其他线材生产和使用单位、质量监督、科研院所、大专院校、钢铁冶金等单位。

产品功能特点：

1. 1. 速度：按照试验标准，满足试验要求；
2. 2. 液晶显示：大液晶触摸屏显示试验圈数；
3. 3. 杠杆砝码加力：有10:1放大杠杆加力，扭转试验时可以产生不大于2%的轴向拉力；
4. 4. 防撞击功能：由于砝码的拉力，在试样断裂后，有防撞弹簧缓冲撞击锁紧装置；
5. 5. 锁紧装置：松开螺钉可以将移动端沿导轨自由移动，方便更换不同直径的芯棒（卷绕）和夹持不同直径的线材（扭转）；
6. 6. 缠绕导向装置：沿着缠绕方向设置有导向装置，该装置固定在左右移动的滚珠丝杆上，手轮转动丝杆使线材绕着芯棒紧密缠绕；

自动停机功能：试件断裂后自动停机，试验圈数值自动封锁

综合技术参数：（整机参数可定制）

1、

扭转直径：Ф1-Ф10mm 主要针对材质：铜、铝、钢

缠绕直径：Ф1-Ф6mm 主要针对材质：铜、铝、钢

2、 扭转缠绕速度：10～60rpm，连续可调

3、 夹具间距：0～500mm

4、 夹具动作：卡盘式

5、 速度显示：触摸屏数字显示，可调

6、 计数范围：1-999999

7、 夹持方式：手动

8、 芯棒直径：按客户要求

9、 工作电压：AC 220V±10% 50Hz

两夹头同轴度：≤Φ0.4

速度显示：触摸屏数字显示，可调

圈数最小读数分辨：0.1圈

计数范围：1-999999

夹持方式：手动

工作电压：AC 220V 50Hz

工作噪音：≤60db

导轨平行度：＜0.2
