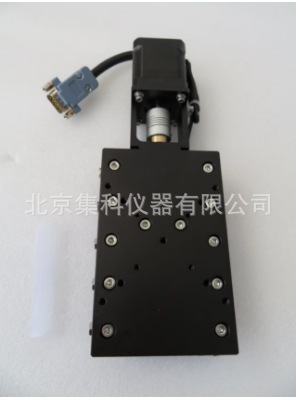

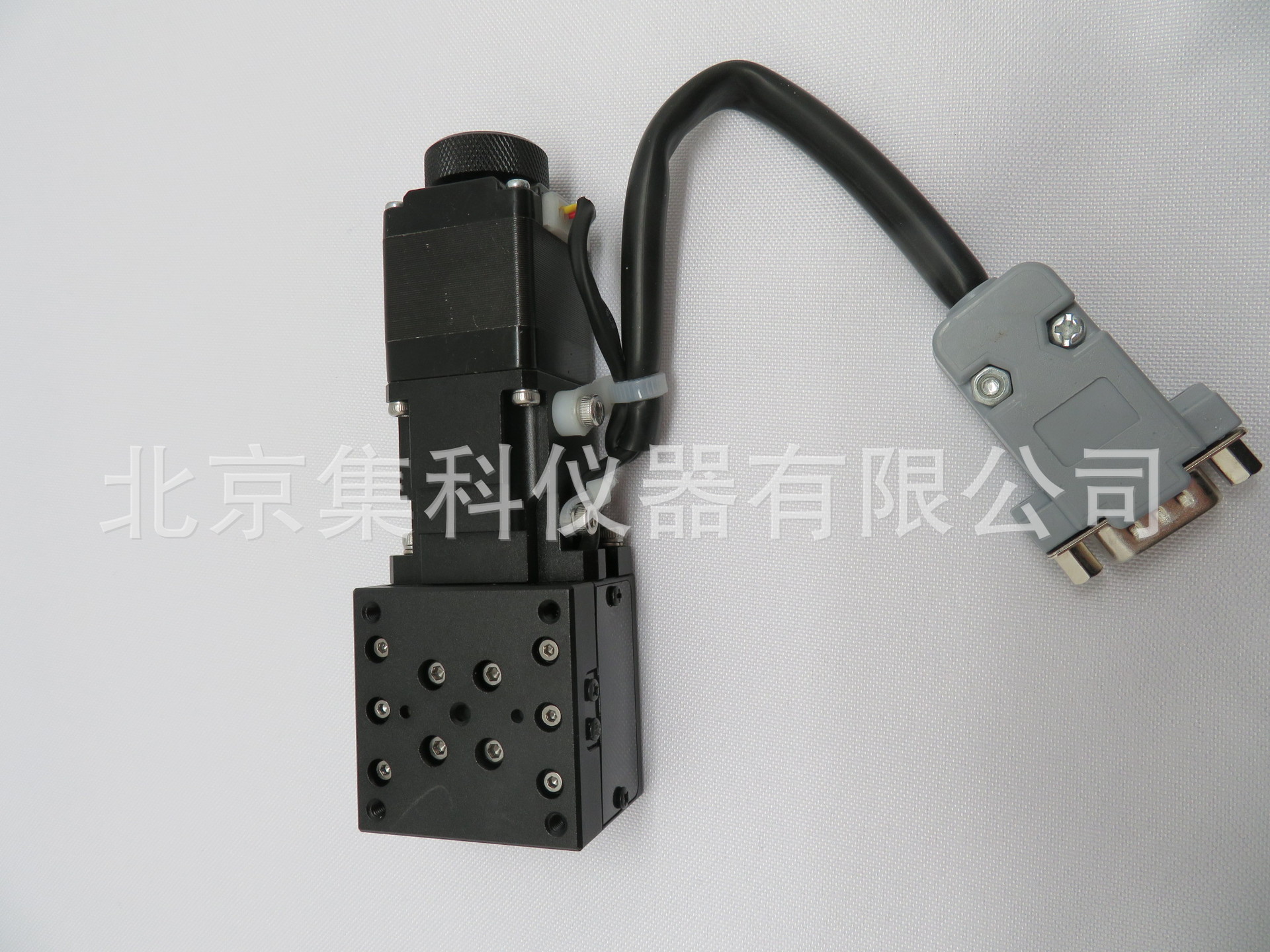

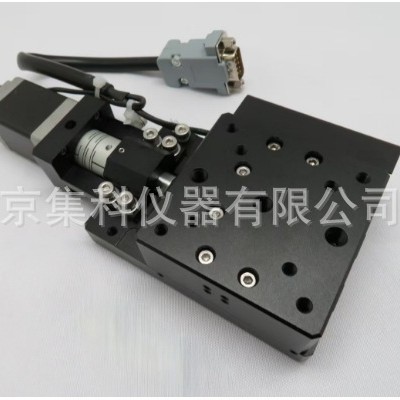

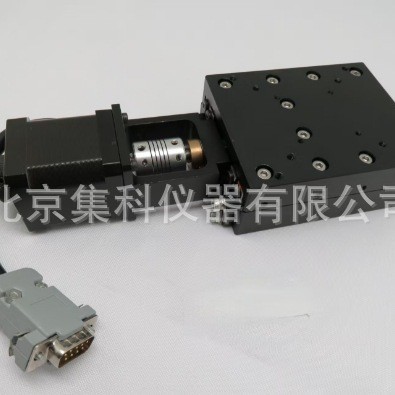

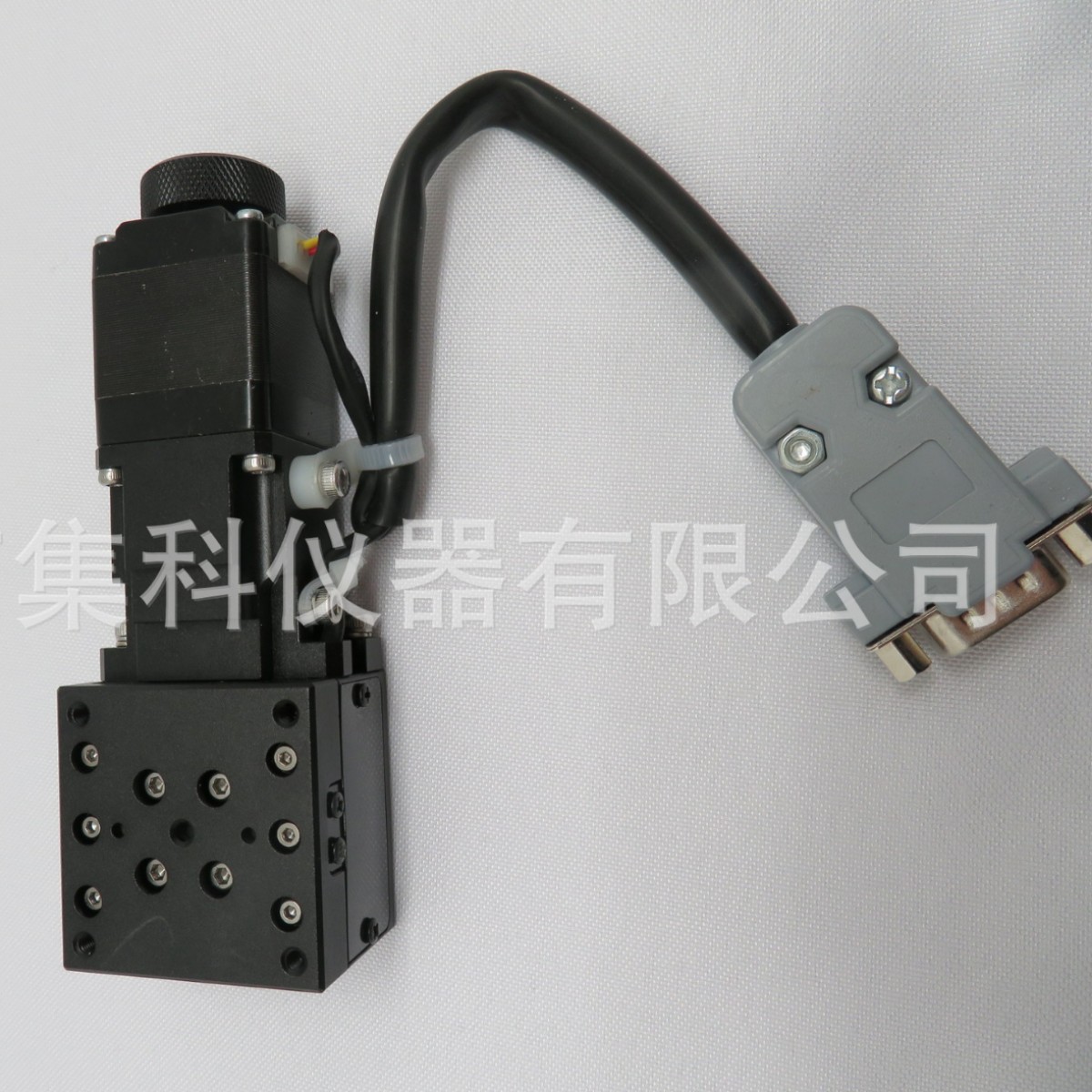

Серия прецизионных электрических переводных платформ 01Ts15Rv-40
Offer ID: 886069209241
Оформить заказ
| Изображение | Производственная мощность | Цена (CNY / RUB) | В наличии | SKU ID | Кол-во / Корзина |
|---|---|---|---|---|---|
📦 | High precision translation stage | 1шт: ¥3500.00 | 10 | 5728947393762 |
Статистика продавца
Свойства товара
Описание товара
产品特点
技术指标
|
产品型号 |
01TS15RV -40 |
01TS20RV-60 |
01TS30RV-80 |
01TS50RV-80100 |
01TS75RV-80125 |
||
|
行程 |
15mm |
20mm |
30mm |
50mm |
75mm |
||
|
台面尺寸 |
40×40mm |
60×60mm |
80×80mm |
80×100mm |
80×125mm |
||
|
导轨形式 |
交叉滚柱导轨 |
||||||
|
导程 |
1mm |
2mm |
|||||
|
分辨率 (8 细分 |
0.000625mm |
0.00125mm |
|||||
|
速度 |
4mm/s |
8mm/s |
|||||
|
重复定位精度 |
≤0.001mm |
≤0.002mm |
|||||
|
直线度 |
≤0.002mm |
≤0.003mm |
|||||
|
平行度 |
≤0.002mm |
≤0.003mm |
|||||
|
回程误差 |
≤0.001mm |
≤0.001mm |
|||||
|
上下摆动 |
≤25″ |
≤30″ |
|||||
|
左右摆动 |
≤20″ |
≤25″ |
|||||
|
负载 |
5kg |
8kg |
16kg |
20kg |
25kg |
||
|
自重 |
0.4kg |
0.6kg |
1.2kg |
1.4kg |
1.6kg |
||
电气指标
|
产品型号 |
01TS15RV -40/01TS20RV-60 |
01TS30RV-80/01TS50RV-80100/01TS75RV-80125 |
|
步进电机 |
28BYH250B(1.8°) |
42BYG250B(1.8°) |
|
线缆接口 |
DB9 |
|
|
极限传感器 |
ITR20403 （EVERLIGHT）（2个） |
|
|
零位传感器 |
ITR20403 （EVERLIGHT）（位于行程中间） |
|
|
传感器输入电压 |
DC12V～DC24V |
|
|
传感器输出电压 |
DC12V～DC24V |
|
|
传感器输出形式 |
集电极开路 NPN |
|
导轨在电动平移台中起着支撑和导向作用，对电动平移台的承载、运行直线度、行程等指标起决定作用。一般采用交叉滚柱、线性滑块（方导轨）、线性轴承（圆导轨）和带支撑线性轴承（带支撑圆导轨）。采交叉滚柱导轨对基体加工装配要求高。线性滑块（方导轨）、线形轴承（圆导轨）和带支撑线形轴承（带支撑圆导轨），导轨与滑块之间为滚动，摩擦系数小。线形轴承（圆导轨）由于导轨两端支撑，中间悬空，因此对行程、承载方面影响很大，采用带支撑线形轴承（带支撑圆导轨）可有效解决这些问题。线性滑块（方导轨）在钢球与导轨之间采用特殊接触构造，能保证运动轻快，刚性好，寿命长，因此，在导向精度、承载、寿命、行程等方面有很大优势。
|
型 号 |
交叉滚柱导轨 |
线性滑块 |
线性轴承 |
带支撑线性轴承 |
|
摩擦系数 |
小（0.001～0.003） |
小（0.002～0.006） |
小（0.004～0.006） |
小（0.004～0.006） |
|
刚性 |
高 |
最高 |
低 |
中 |
|
承载 |
中 |
最高 |
低 |
中 |
|
行程 |
中 |
长 |
短 |
长 |
|
主要用途 |
科学实验 |
长时间高速运行 |
科学实验 |
长时间高速运行 |
电机在电动平移台中起提供驱动力矩作用，对电动平移台系统性能起决定作用。一般采用步进电机、交流伺服电机。步进电机可将电脉冲直接转换成角位移，其力矩的产生基于定子与转子之间的磁阻效应而导致的电磁吸引和排斥作用，具有控制简单，成本低等优点，其缺点是有丢步现象，运行不太平稳，前者可通过加编码器及时检测步进电机的运转与电信号的对应状况，实现半闭环控制来解决；更理想的解决方式是加装光栅尺，实现闭环控制，后者可采用提高步进电机驱动器的细分或调整驱动电流来解决。交流伺服电机具有快速和慢速运行平稳、高速响应、精度高、噪音低等优点，虽然成本较高，已经得到普遍应用。我公司电动平移台标准配置为步进电机，也按用户要求可配交流伺服电机
