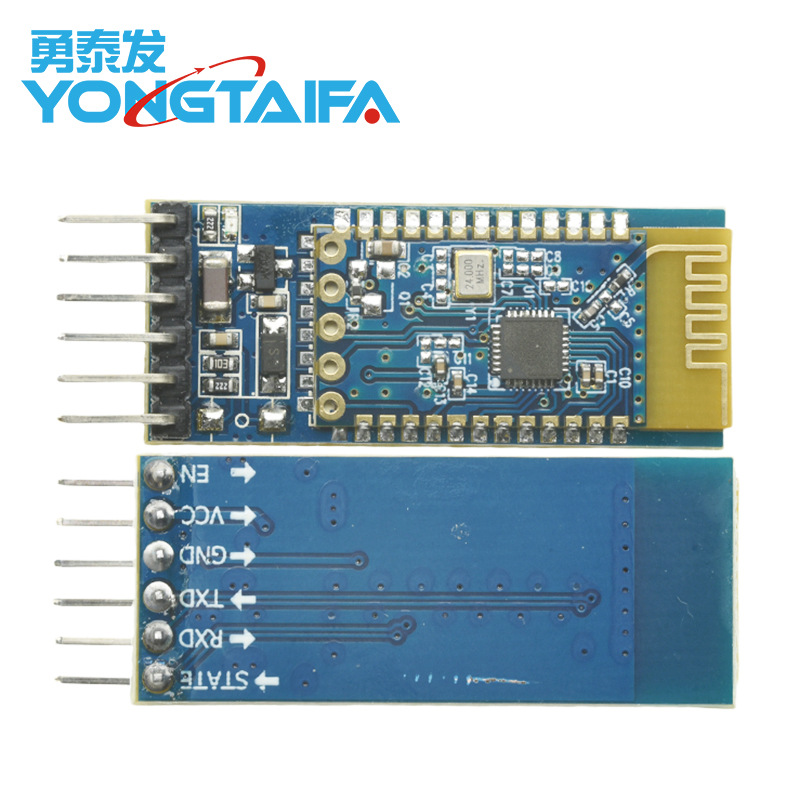

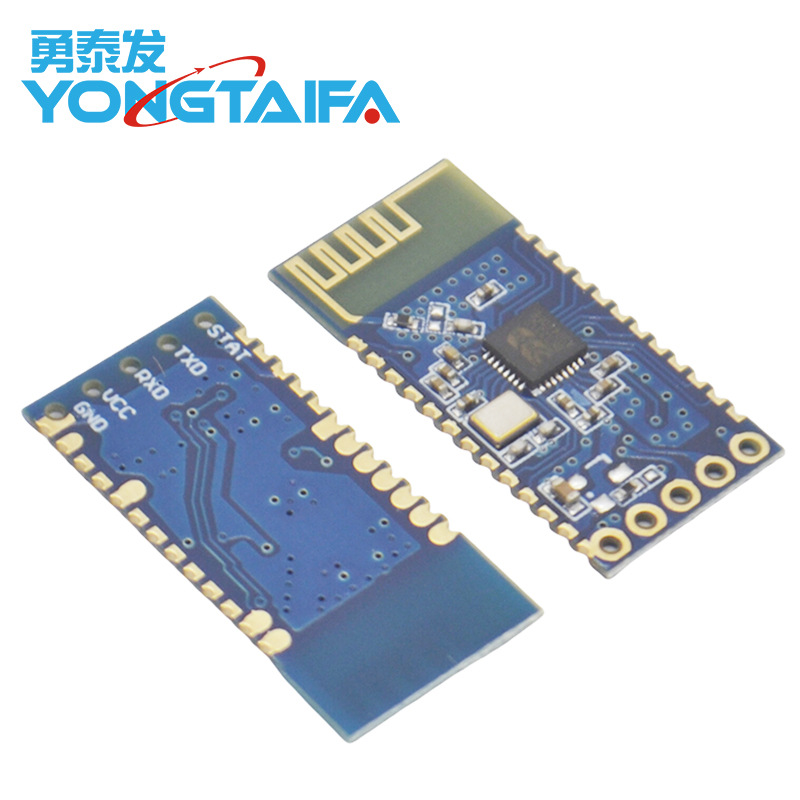

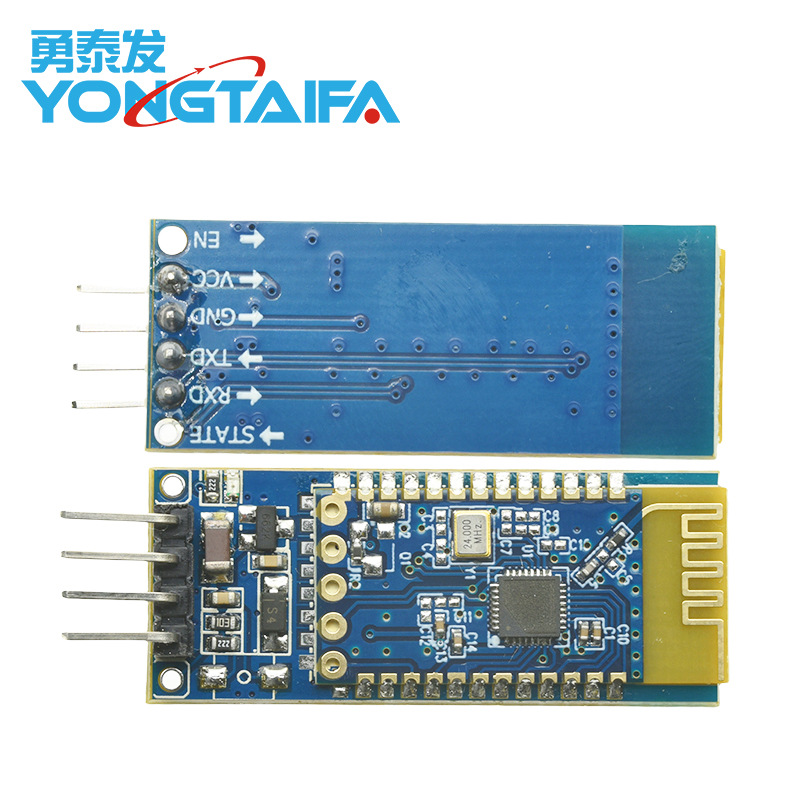

Bluetooth модуль JDY-31, 2.0/3.0, совместим с HC-05/06, JDY-30
Offer ID: 887771519192
Оформить заказ
| Изображение | Спецификация | Цена (CNY / RUB) | В наличии | SKU ID | Кол-во / Корзина |
|---|---|---|---|---|---|

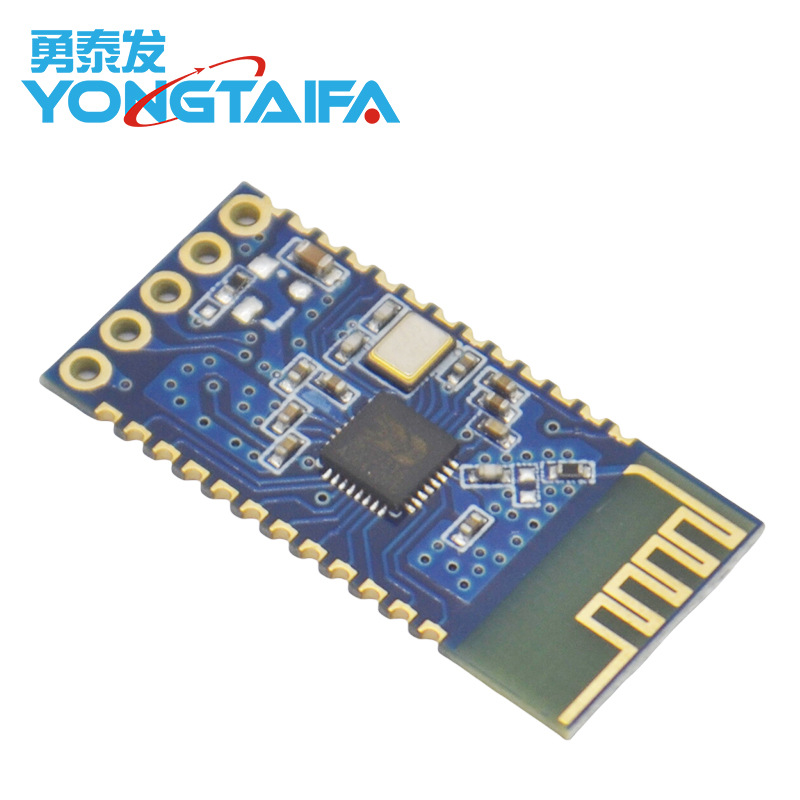

 | Bluetooth module | ¥4.5 / ≈ 55 ₽ | 9999 | 5899177486349 | |

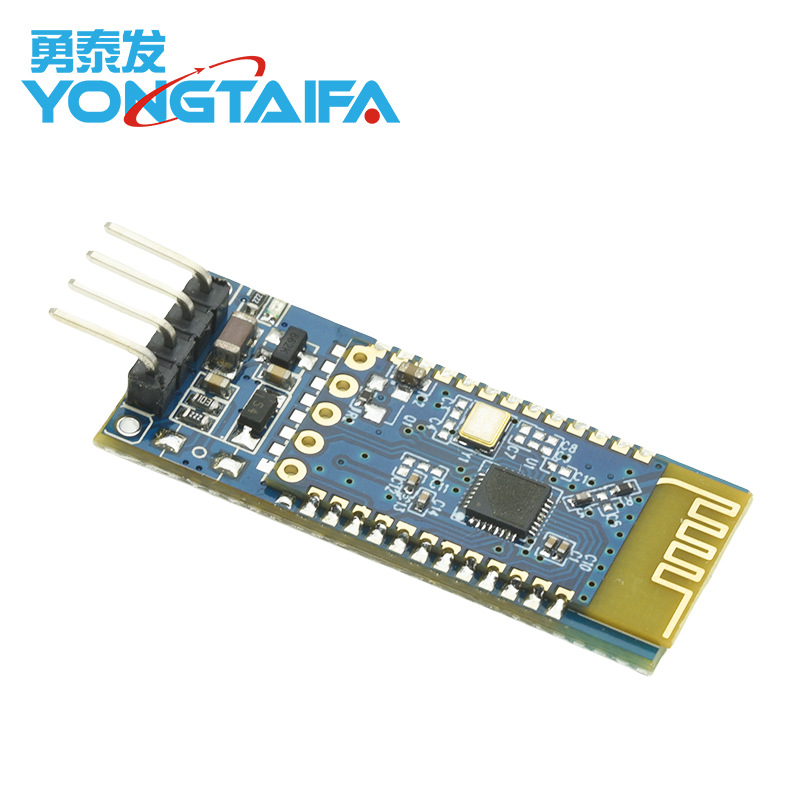

 | Jdy-31 bluetooth module bottom board 4p | ¥6.0 / ≈ 73 ₽ | 9996 | 5899177486350 | |
 | Jdy-31 bluetooth module bottom board 6p | ¥5.66 / ≈ 69 ₽ | 9899 | 5899177486351 |
Статистика продавца
Свойства товара
Описание товара
资料链接：https://pan.baidu.com/s/1JpScFPRx8kMDFjNd06GPwQ?pwd=8888 提取码：8888
一、产品简介与应用
JDY-31蓝牙基于蓝牙3.0 SPP设计，这样可以支持Windows、Linux、android数据透传，工作频段2.4GHZ，调制方式GFSK，最大发射功率8db，最大发射距离30米，支持用户通过AT命令修改设备名、波特率等指令，方便快捷使用灵活。
二、产品应用
JDY-31为经典蓝牙协议、可以与支持蓝牙的电脑（台式、笔记本）、手机（android）通信。可应用于
◆ Windows电脑蓝牙串口透传
◆ Android蓝牙串口透传
◆ 智能家居控制
◆ 汽车ODB检测设备
◆ 蓝牙玩具
◆ 共享移动电源、共享体重称
◆ 医疗仪器
三、模块参数详情
|
型号 |
JDY-31 |
|
工作频段 |
2.4GHZ |
|
通信接口 |
UART |
|
工作电压 |
贴片式：1.8-3.6V（建议3.3V）带底板： 3.6-6V（建议5V） |
|
工作温度 |
-40℃ - 80℃ |
|
天线 |
内置PCB天线 |
|
传输距离 |
30米 |
|
主从支持 |
从机 |
|
模块尺寸 |
19.6 * 14.94 *1.8 mm（长宽高） |
|
蓝牙版本 |
Bluetooth 3.0 SPP |
|
STM焊接温度 |
<260℃ |
|
未连接工作电流 |
4.7mA |
|
BLE连接后电流 |
7.3mA |
|
发射功率 |
8db（最大） |
|
接收灵敏度 |
-97dbm |
|
SPP最大吞吐量 |
16K bytes/s(android、windows) |
四、引脚功能与应用

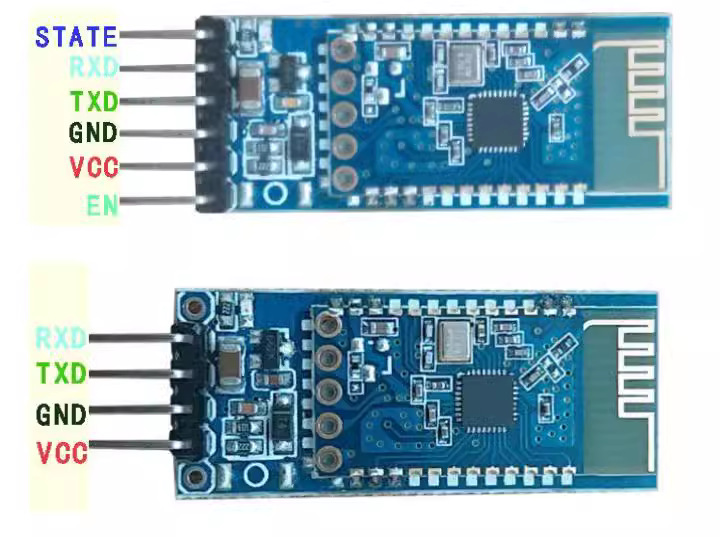

JDY-31支持贴片 与 带底板区别
1、排针应用：排针规格为标准2.54间距排针，只需焊接模块上5个排针孔即可。
2、贴片应用：一般应用只需要连接VCC、GND、RXD、TXD 4个引脚，如需在连接状态主动断开连接，在连接状态发送AT+DISC

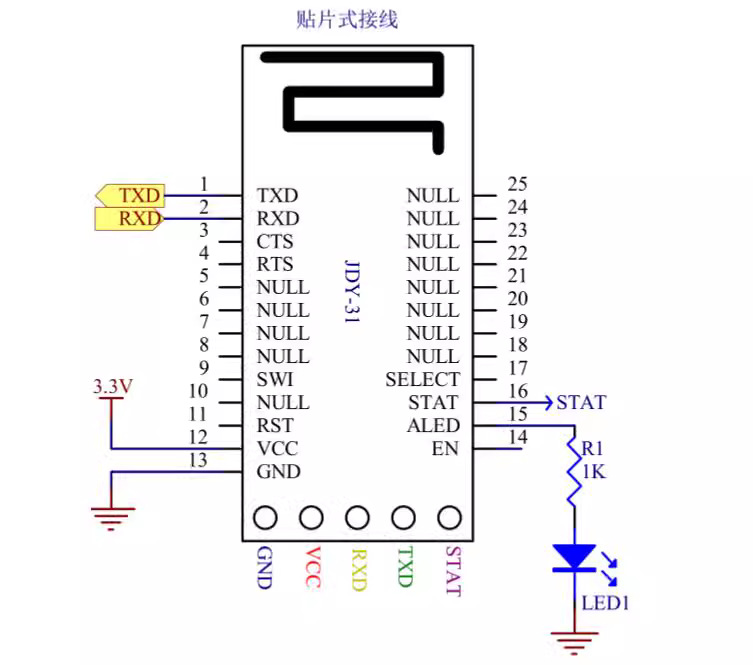

五、引脚功能说明
|
引脚号 |
引脚功能 |
引脚功能说明 |
|
1 |
TXD |
串口输出引脚（TTL电平） |
|
2 |
RXD |
串口输入引脚（TTL电平） |
|
3 |
CTS |
|
|
4 |
RTS |
|
|
5 |
NULL |
|
|
6 |
NULL |
|
|
7 |
NULL |
|
|
8 |
NULL |
|
|
9 |
SWI |
|
|
10 |
NULL |
|
|
11 |
RST |
复位(低电平有效) |
|
12 |
VCC |
电源(1.8-3.6V) |
|
13 |
GND |
地 |
|
14 |
EN |
|
|
15 |
ALED |
广播状态引脚(未连接闪,连接后输出高电平) |
|
16 |
STAT |
连接状态引脚(未连接低电平,连接后输出高电平) |
|
17 |
SELECT |
|
|
18 |
NULL |
|
|
19 |
NULL |
|
|
20 |
NULL |
|
|
21 |
NULL |
|
|
22 |
NULL |
|
|
23 |
NULL |
|
|
24 |
NULL |
|
|
25 |
NULL |
|

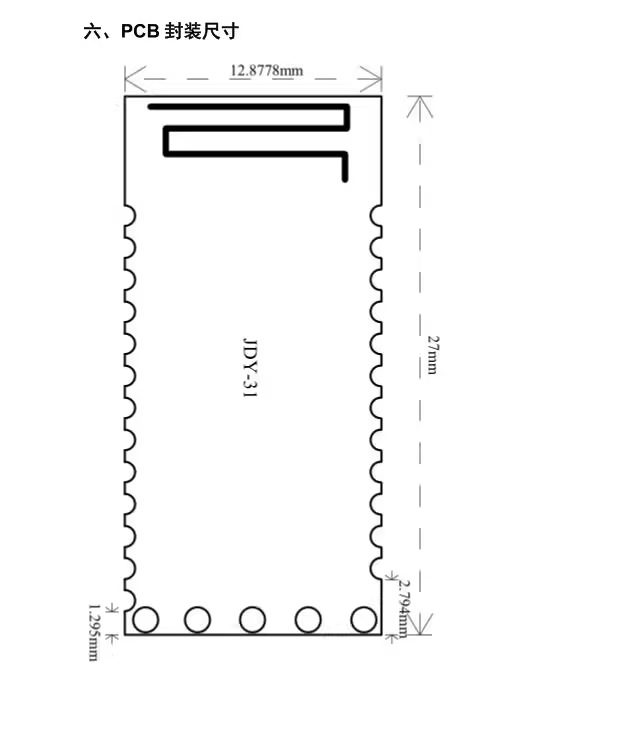

六、PCB封装尺寸
七、串口AT指令集
JDY-32模块串口发送AT指令务必加上
|
序列 |
指令 |
功能 |
默认 |
|
1 |
AT+VERSION |
版本号 |
JDY-31-V1.2 |
|
2 |
AT+RESET |
软复位 |
|
|
3 |
AT+DISC |
断开连接（连接状态下有效） |
|
|
4 |
AT+LADDR |
查询模块的MAC地址 |
|
|
5 |
AT+PIN |
连接密码设置与查询 |
1234 |
|
6 |
AT+BAUD |
波特率设置与查询 |
9600 |
|
7 |
AT+NAME |
广播名设置与查询 |
JDY-31-SPP |
|
8 |
AT+DEFAULT |
恢复出厂设置 |
|

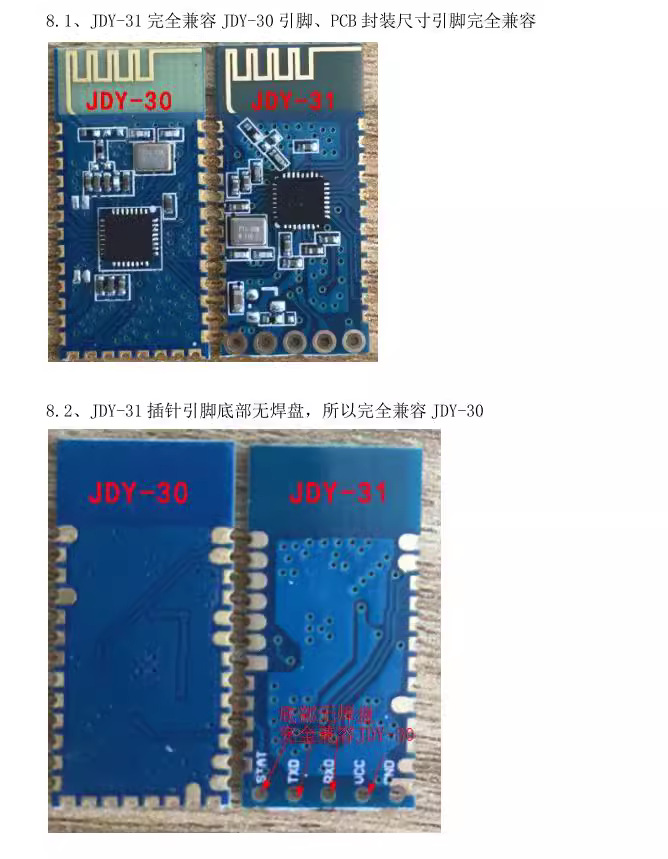

兼容与性能对比
|
|
JDY-30 |
JDY-31 |
|
|
工作电流 |
19mA |
7.3mA |
JDY-31优势明显 |
|
传输速率 |
8KByte |
16KByte |
|
|
兼容性 |
搜索慢， |
搜索快、连接快 |
JDY-30将会停产，以后JDY-30将由JDY-31来替换
