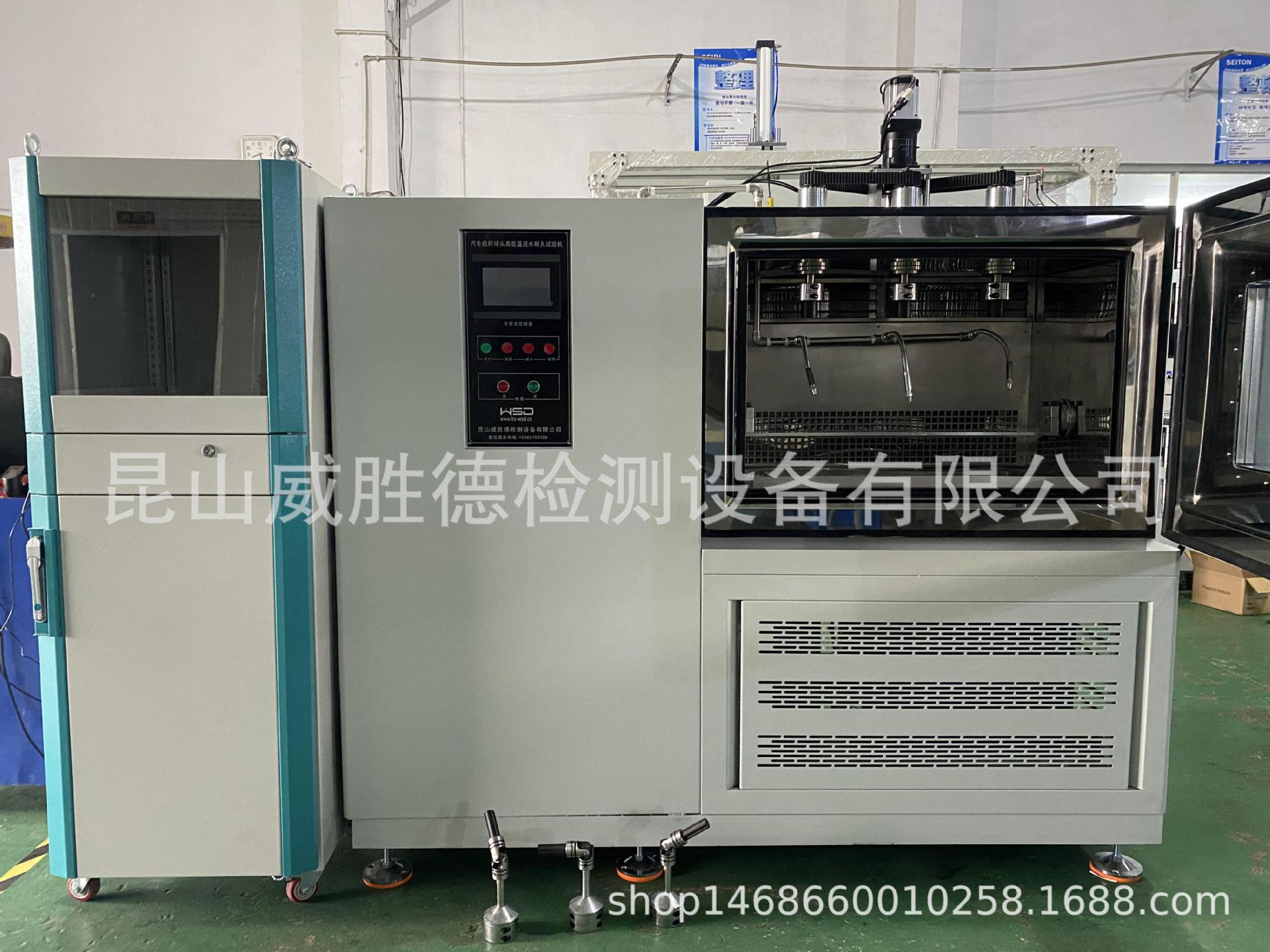

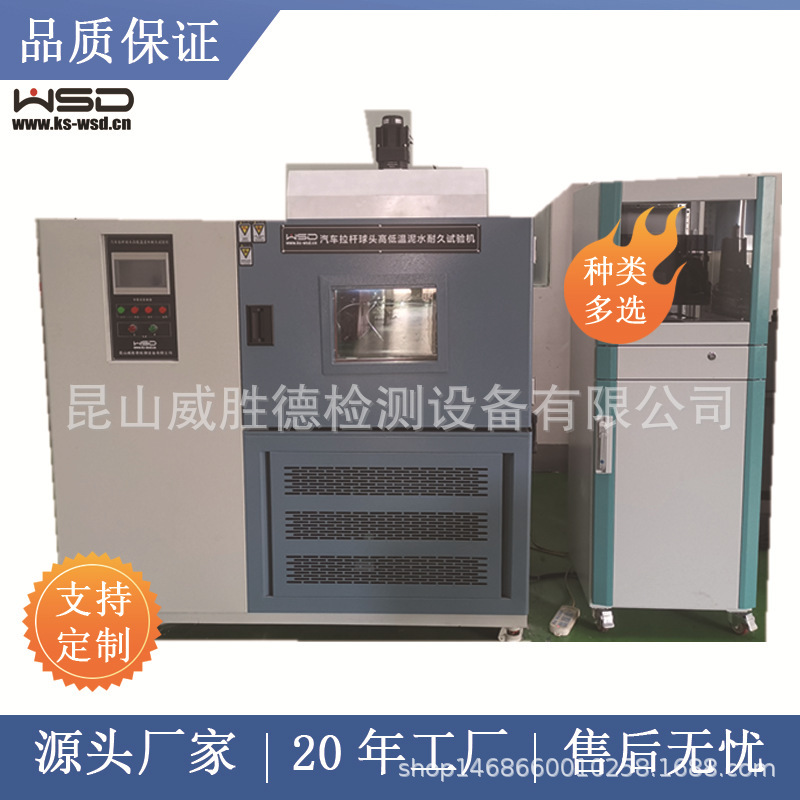

Машина для испытаний на долговечность шаровых головок автомобиля на высокую и низкую температуру поддержка производителей 20 лет

汽车拉杆球头高低温泥水耐久试验机WSD-8802A

一、     使用范围：模拟球头在实际装车时的安装状态，测试各种球头在受到按标准配制的泥水的喷淋、高温或低温情形下，同时在做一定角度和一定测试频率的回转疲劳、摆动疲劳的测试，检测试件在经过一定测试次数（一定时间）的耐久测试后，各部分被破坏的情况等。

二、     机器设计说明：

²  根据客户指定的试样技术要求，规范摆动及旋转的角度

²  试验方法（程序控制规范）依据客户指定要求



三、     主要功能及机器特点：

²  完全符合拉杆球头的耐温、耐泥水测试测试规范，及球头厂商的自主测试规范。

²  旋转动作和摆动动作采用独立电机驱动，相互之间不干扰。

²  转动作采用私服电机驱动，加载频率稳定性高，精度准确，可调范围宽。

²  摆动动作采用私服电机驱动，加载频率稳定性高，精度准确，可调范围宽。

²  喷淋系统：采用独立的泥水搅拌系统，保证测试泥水的均匀性。喷淋水泵和电机采用一体式结构，经久耐用，无需维护。

²  泥水的流量 0.5-4L/min （喷射间隔时间在0～24小时60分钟内可调整控制）

²  泥水箱、喷淋结构采用不锈钢或其它防腐、防锈材料制成，美观耐久。

²  环境测试模拟箱的温度控制范围为-10℃-90℃，在-10℃-90℃时升降温的速度为1℃/Min，通过独立仪表设定和控制测试温度及时间，温度控制通过PID系统自动调头。同主机的疲劳测试互不干涉，保证各自测试的稳定性。

四、     主要技术参数：

1)   摆动角度：摆动角度范围依据客户要求，按百分比倾角设定

2)   摆动频率：（0.1～3）Hz；最高可达4Hz

3)   旋转角度：旋��角度范围依据客户要求，按百分比转角设定

4)   旋转频率：（0.1～1）Hz；最高可达2Hz

5)   试验次数：100万次或按照客户要求次数/时间，可设定

6)   高低温箱温度：-10℃-90℃ 可设定

7)   箱体温度均匀度：±2℃

8)   升温、降温速度：1℃/Min

9)   温度传感器：Pt100（类型）

10)温度控制精度：±1℃

11)温度显示精度：0.1℃

12)温度控制方式：PID（系统控制精度）

13)显示方式：7寸全彩液晶触摸屏

14)测试频率显示精度：0.1Hz

15)旋转\偏摆驱动方式: 松下私服电机及减速机、机械传动、夹具，控制精度高，稳定性好

16)环境部分

²  压缩机加大规格

²  环境测试室：不锈钢拉丝板和镜面板

²  环境箱体材料：双色喷塑处理

²  环境箱保温材料：超细玻璃钎维保温棉

²  环境箱加温器：镍铬丝加热器

²  环境箱主机：进口法国“泰康”全封闭压缩机组

²  环境箱冷媒： R-22，F13

²  环境箱蒸发器：多级膜片式蒸发器

²  环境箱冷凝器：风冷式盘管冷凝器

²  环境箱膨胀系统：毛细管头流/全进口“丹佛斯”膨胀阀

²  环境箱其它附件：进口HG干燥过滤器、“卡士妥”电磁阀、HG压力控制器等

²  环境箱制冷方式：双级制冷方式

17)停机方式：达到设定测试次数自动停机

18)配备可快速更换夹具，方便配合不同的试件。

19)安全防护：自动停机防护、可透视窗口防护罩机械安全防护（配透明有机玻璃、强制排风和照明装置）

20)整机采用钢结构，稳定性和牢固度高

21)整机外观静电喷涂，其他零部件电镀处理，防锈能力高，外观美观

22)轴承采用日本NSK品牌

23)电器元器件采用欧姆龙，士林，LG等著名品牌

24)计数器：台湾阳明

25)机台重量：约400kg

26)电源：三相四线制380V 2.5kw

五、     设备明细：

²  主机         一台

²  夹具           一套

²  说明书         一份

²  合格证         一份

²  保修卡         一份

六、     试验结构及方法：



1、 旋转轴，采用伺服马达及减速机、机械传动装置、夹具，实现旋转角度试验

2、 摆动轴，采用伺服马达及减速机、机械传动装置、夹具，实现旋转角度试验
