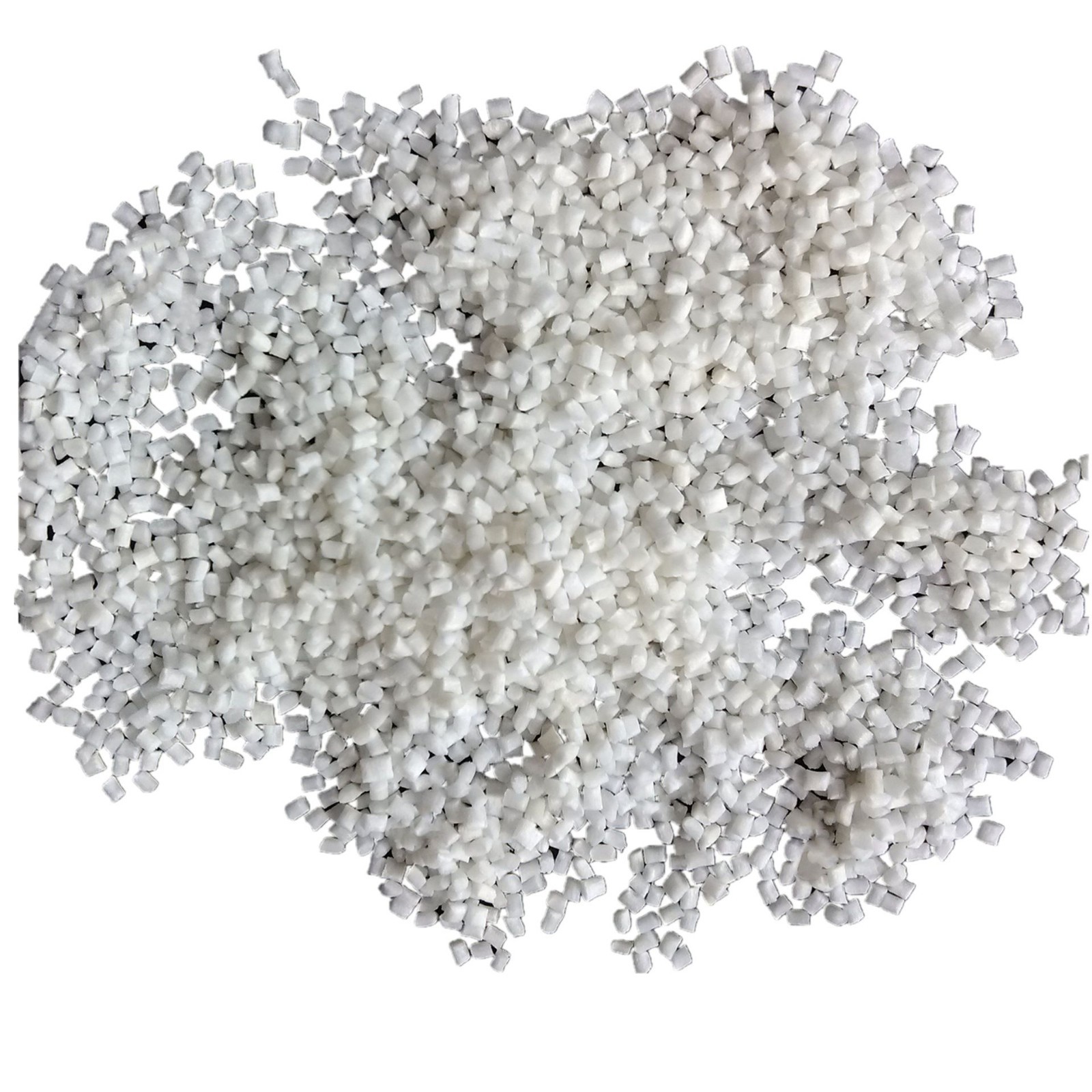

Улучшенный 40% огнестойкий белый Pbt термостойкий ударопрочный экологически чистый пластиковый гранулы со скидкой

 货号8333：PBT玻纤增强40%阻燃VO塑料的性能介绍：
 机械性能：玻纤40%加入使其抗拉强度、弯曲强度显著提高，增强后的PBT张力强度可达170MPa左右，且耐疲劳性、尺寸稳定性好，蠕变小。
 热性能：热变形温度大幅提高，可在140℃下长期工作，增强后的UL温度指数达120℃-140℃。
 化学性能：具有良好的耐腐蚀性，对酸、碱、醇、酮等化学物质具有良好的抵抗力，但在高温、高湿环境下使用需谨慎，PBT遇水易分解。
 电气性能：体积电阻率及介电强度高，耐电弧性优良，吸湿性极小，在潮湿及高温环境下能保持良好的电性能。

 干燥处理：在空气中建议干燥条件为120℃，6-8小时，或150℃，2-4小时，使水分含量低于0.02%。
 注塑温度：料筒温度一般控制在230℃-260℃，喷嘴温度应控制在低于料筒前段温度5℃-10℃。
 模具温度：通常为60℃-80℃，各部位的温度差不超过10℃。注射压力，一般为80MPa-100MPa。注射速度，PBT冷却速度快，需采用较快的注射速率。收缩比：玻纤增强40%的PBT收缩率通常在0.5%-1.0%左右。
 模具设计：制品的直角等过渡处应采用圆弧连接，模具需设排气孔或槽，浇口口径要大。水口料处理，防火料或加玻纤的PBT水口料不宜再回收利用。停机处理，停机时间在30min以内，可将温度降到200℃时停机。长期停机后再生产，要将料筒内的料排空，再加入新料才能正常生产。
 应用领域：电子电器，用于制造电子元件、电路板、插头、开关外壳、连接器等。汽车零部件，可生产汽车内饰件、车门把手、保险杆、分电盘盖、挡泥板等。机械设备，适用于制造齿轮、轴承、泵等机械设备部件。其他方面，还可应用于建筑材料中的窗户、外墙板，以及医疗器械中的注射器、输液器等。
