Набор 3D8 Light Cube DIY 8*8*8 для отправки данных

提供的资料包含程序、电路图、取摸软件、焊接方法说明。
备注程序方面本人不作指导，敬请谅解！硬件方面如果有问题，会尽量为亲们解答。
资料下载地址(请复制到IE栏打开，请亲们自行下载)：
http://pan.baidu.com/s/1c0GJ4qc

优酷视频地址，请复制到IE栏打开(因相机内存��较小，所以分2段录制)：
http://v.youku.com/v_show/id_XNjc0OTAwMDE2.html
http://v.youku.com/v_show/id_XNjc0ODkwMzU2.html
第一次焊接光立方，焊接的不是很整齐
视频效果截图1：

动态3D效果：

金字塔和倒金字塔
下雨画图形效果。
跳跃的图形效果
旋转的多图形效果
方块上下左右 对角多方位 移动
方块灯面跑动效果
灯柱 翻转效果
正方体放大 缩小效果
左右纽转的灯带效果。
三角形立体图形 转动效果
灯条跑动效果
前后拉屏显示图形效果
快速 慢速显示。
UBE8光立方套件出售，此为全套散件，需要爱好者按教程自己组装焊接,如需要成品需要提前预订，因制作比较耗时！

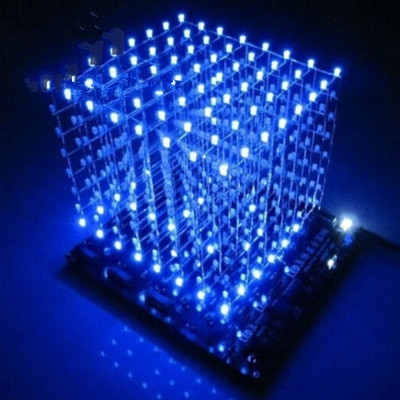

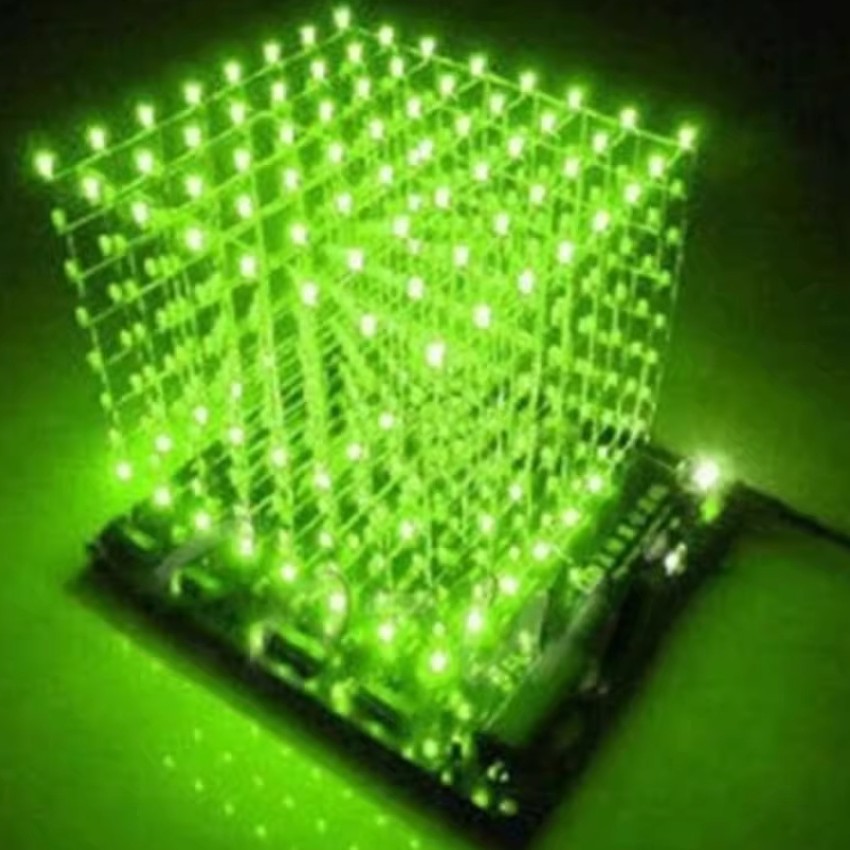

本LED　CUBE8光立方共有8层，一层有8*8＝64个LED组成，也就是512个LED，这512个LED需要自己搭建.

还在用万用板搭光立方控制板吗？  那就OUT了！我们的控制板采用的是工业板PCB，非万用板手工布线，那些多线布起来不是累死人，少焊接或者错焊接一条线检查起来很不容易，一不小心没有检查出来就焊接失败了，成功率也低。上传我们的布线图给大家看看就知道了！

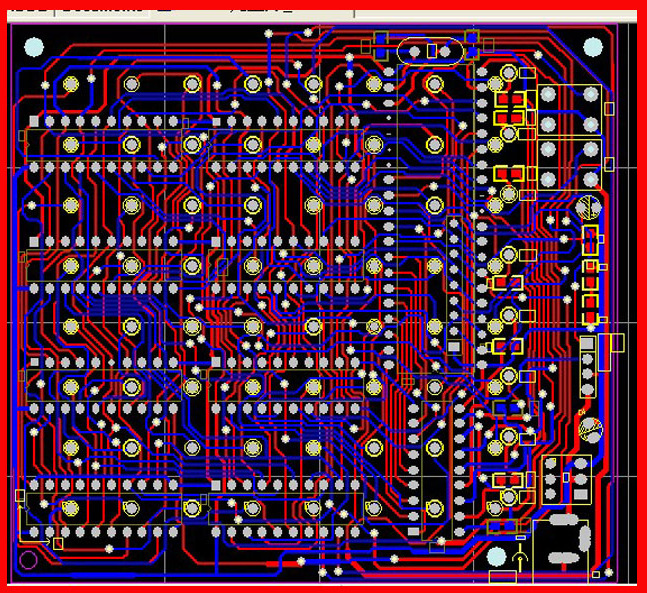

PCB布线正面图:

有没有看到，这么多线，如果要一条条焊接过去，应该会累得不轻。
参数：
供电电压：4.5-5.5V
PCB板尺寸：11.1CM*12.7CM  套件重量约：240克

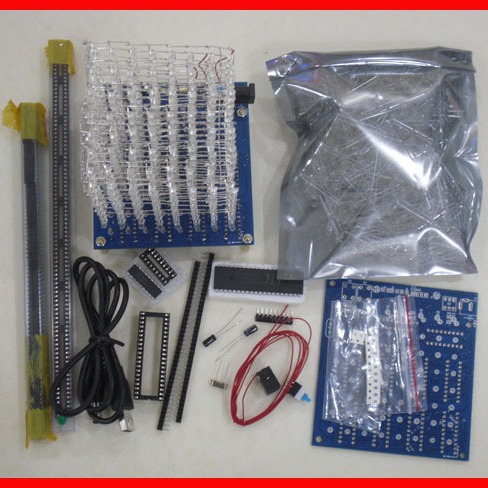

3D8光立方套件发货清单：  (部分电子元件多配1至2个）
元件名称 数量
PCB板 1
3MM 白发蓝超高亮LED 约550个（实际需要512个）
40P 圆排母 2
20P IC座 9
74HC573芯片直插 9
USB转DC005线 1
DC005座 1
18P IC座 1
ULN2803芯片 1
40P IC 座 1
STC12C5A60S2（焼写好程序） 1
A09-103排阻 1
8*8自锁开关 1
10UF/25V电解电容 2
12M晶振 1
22P瓷片电容  2
470欧电阻 直插 8
4.7K电阻 直插 2
LED 3MM 1
0.8单芯导线 1
温馨提示：本光立方套件为DIY，制作需要一定的电子基础和焊接能力。
（ 关于最基本的电子常识 烦请朋友们最好自己查阅相关资料了解。这也是学习的一个过程）

注意事项：
1.散件的元件种类比较多，配货比较麻烦，人非圣贤，我们不能保证每包都不少元件，如果有个别少的，不补发，只��差价，同时我们也会尽量不少元件，希望亲们谅解。
2.个别元件如电阻电容等暂时缺货，卖家会发其符号电路原理的他附近值的元件代替。
3.焊接好后，请自助调试，焊接没出错的话一般都可以成功，如果焊接失败，本店不负责，我们不能保证您一焊接就100%成功，这个也是为什么工厂生产线上需要维修工的原因，发的元件都是全新的，但是我们不能保证全新的元件是全部好的，也没办法做到各个元件进行测试再发货，如果是这样，那散件就比成品贵了，所以如果有落发的元件我们按店里的零售价格退差价，如果是元件有坏的，需要买家自己负责。但是我们承诺做到百分百的售后服务，尽最大努力协助各位朋友完成制作。因此，当遇到制作出来的成品没有达到我们所描述的效果时，请先不要急于给我们评价，记得联系我们的售后服务。谢谢合作
