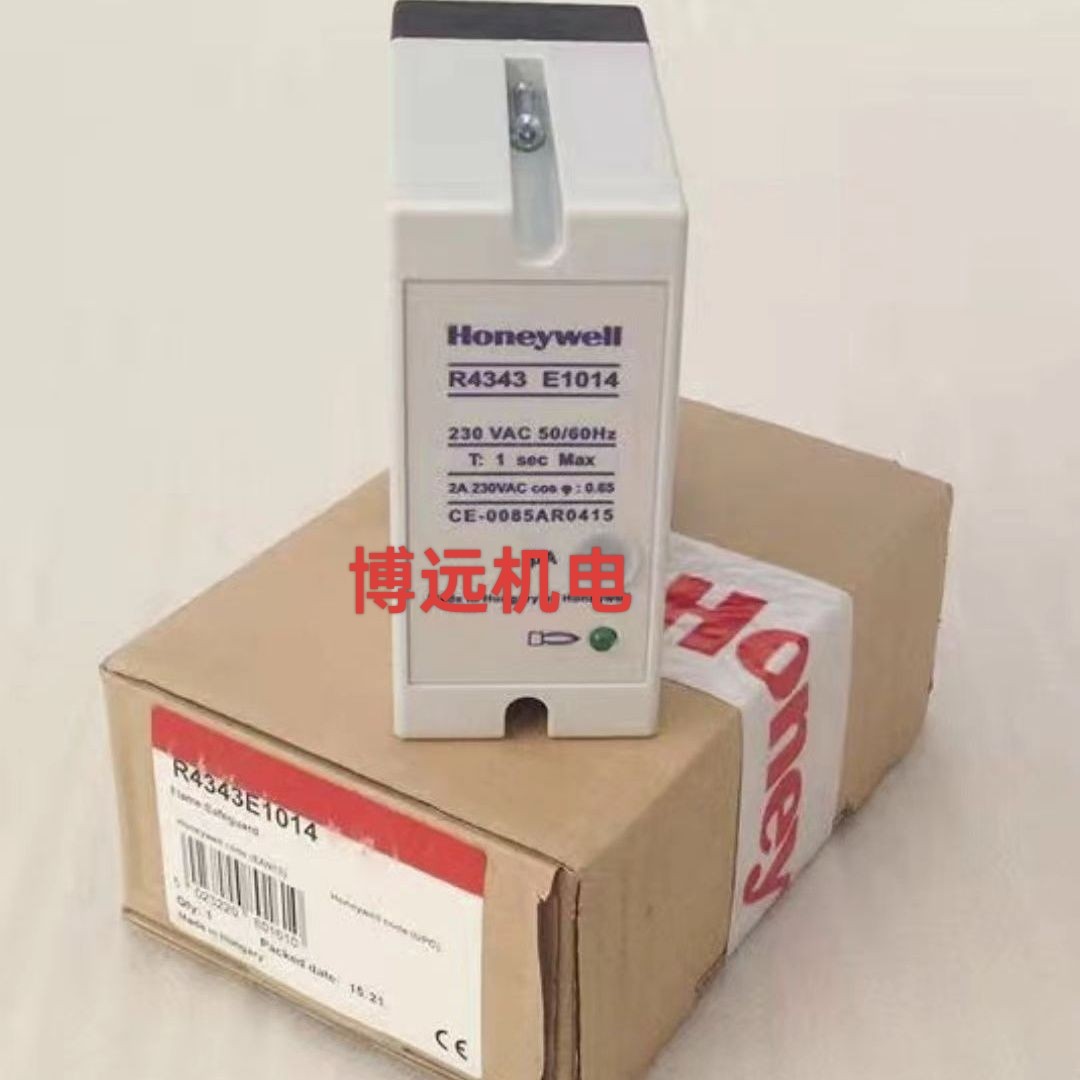

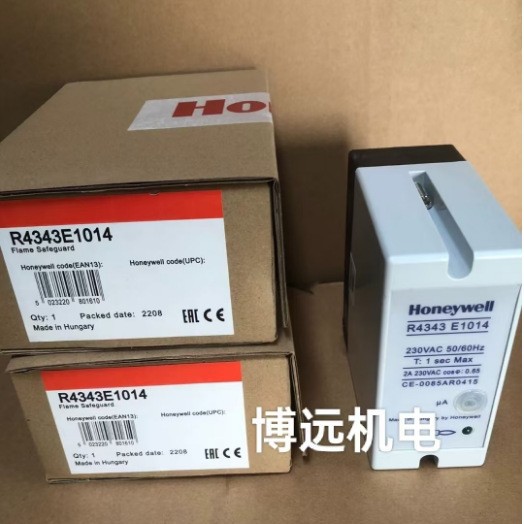

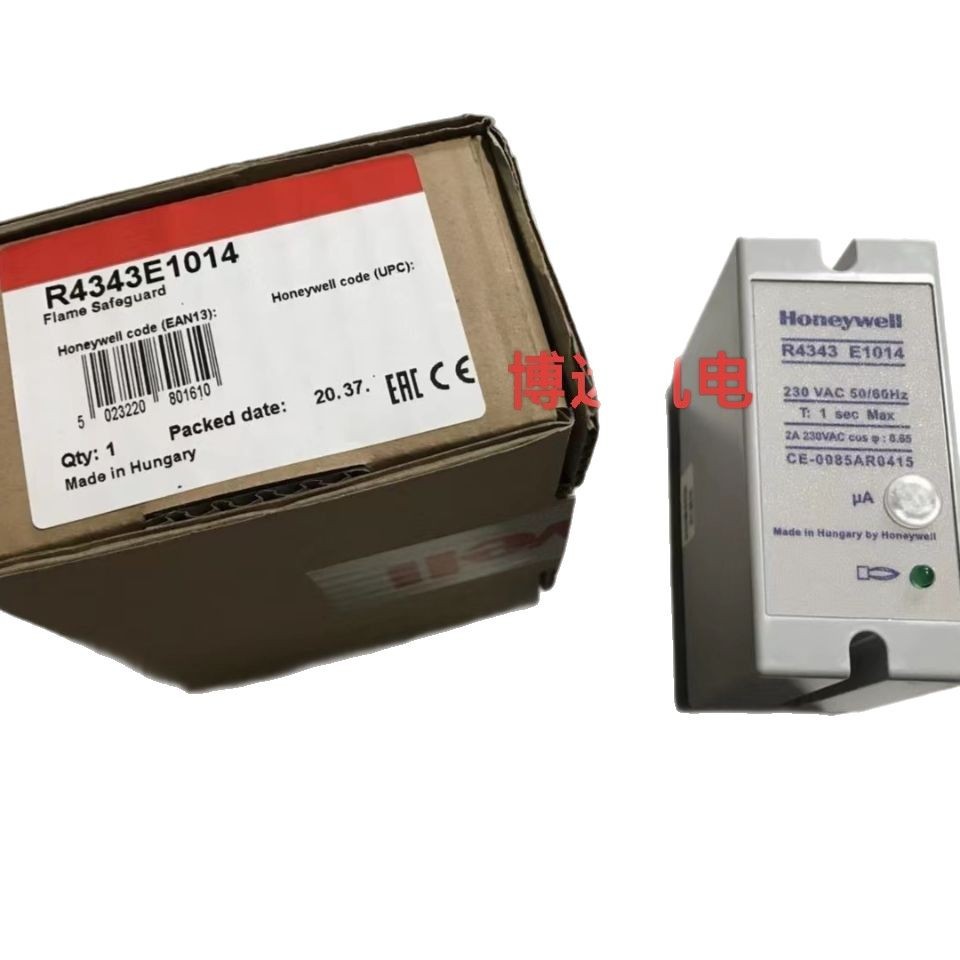

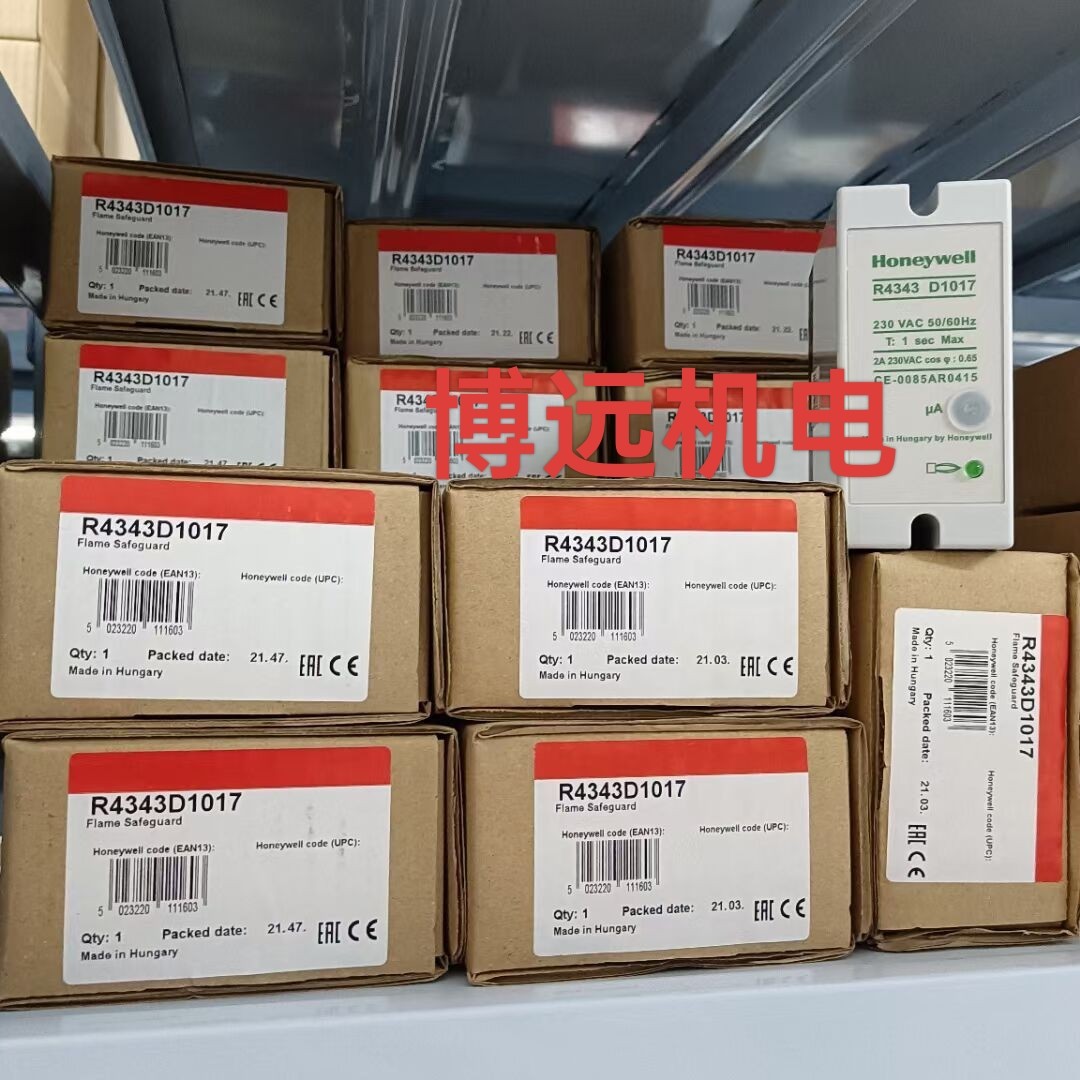

Детектор пламени R4343E1014 R4343D1017 R4343E1006 R4343D1019

火焰检测器继电器R4343E/D本质上就是一种开关，当它和适合的传感器配合使用时就能够指示火焰或紫外光的有、无。
火焰电流表插座可以用来检测火焰信号的强度。
表面式安装，插装在基座上。（外壳符合IP40）

详细规格
型号：R4343D   火焰检测开关，用于整流型火焰检测器。
      R4343E  火焰检测开关，用于紫外功率管火焰检测器，例如霍尼韦尔C7027，C7035 ，C7044。
电气等级：上述两种型号均适用于115VAC~230VAC （电压容差：＋10％～－15％），50/60Hz
接点：2 个隔离的DPDT 接点。额定等级：2A 在0.65 功率系数
环境温度：－10～＋60℃
最大相对湿度：90％RH         在＋40℃
防护等级：IP40
熄火响应时间：小于 1 秒（标准型号）。可根据要求定制其它时间。
分级：OOCRXO
安装
重要
1．开始安装之前要断开电源
2．尽可能地参照燃烧装置的制造商的说明。如果没有，请参照下述说明。
仅适用于R4343E：有一个内置的保险保护火焰检测器。F 0.032A   250V/F
底盘座安装

1．底盘座可以安装在任何平面上，推荐垂直安装。
2．要保留足够的空间来进行开关的维护和更换。

底盘座接线
1．接线和过载保护应该符合当地的规则。
2．在插上开关之前确保接线的正确。

把开关插在底盘座上
1．把开关插在底盘座
2．拧紧外加螺丝把开关固定在底盘座上
3．安装完成后，按下述步骤检查火焰电流值。



安装后的检验

在启动系统前按下列要点检查：
1．系统过载保护正确
2．接线正确，所有端子的螺丝都拧紧了
3．火焰检测器正确安装并确认使用了正确的火焰检测器
4．燃烧装置已经被完全地吹扫过，准备好用燃气管道和助燃空气点火
5．燃烧室和通气管已被燃气吹扫过
6．系统主开关上的电源打开

火焰检测器的检验

火焰检测开关的性能取决于火焰检测器安装的好坏。关于如何正确安装火焰检测器的指导， 请参照燃烧装置的制造商说明和检测器的随机资料。
火焰电流检查
用开关面板上的检测插孔可以方便地检测出火焰电流。用霍尼威尔的W136 型微安培表（或 其它等效的仪表）的插头插进检测插孔。
各种不同类型的火焰检测器的预计最大、最小火焰电流值在下表中统一给出，以便当电流不
稳定或太小时可以参照。
注意下述各项会影响火焰检测器的性��。
1．火焰的位置、大小和燃烧特征
2．检测器所处的环境温度（除了火柱）。见火焰说明表。
3．耐熔——当超过耐熔温度 1370℃/2500 °F，会产生紫外辐射，过低的耐熔温度会影响光 电池。见相应的数据表。
