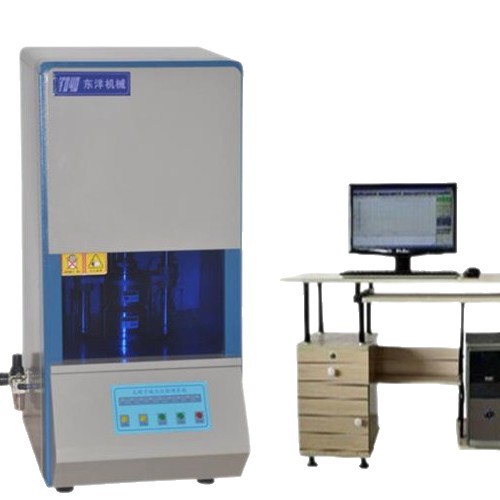

Вулканизатор без ротора, компьютерный вулканизатор, тестер Муни



无转子硫化仪在橡胶工业科学研究和橡胶加工行业中，是监测控制产品质量应用广泛的测试仪器之一。通过对两个小质量的双锥型模腔上直接加热，能快速而精确地传递热量，使温度恢复速度更快。同时用振摆的下模来取代以往用转子振荡的硫变仪，提高了数据精度。用连接在上模的传感器来测量反作用扭矩，轴承和密封圈的摩擦就再也不会影响扭矩的测量。它可在设定的温度和压力条件下，动态显示胶料在硫化温度下剪切模量与硫化时间的关系曲线和温度曲线，且自动进行数据存贮分析、打印报告曲线，是优化胶料配方、制定生产工艺参数，提高橡胶制成品质量的理想设备。其特点测试准确度高、重复性好、稳定可靠、实用方便，全过程由计算机控制，实现数据库化管理。

二、主要技术指标

   A．高精度传感器：0~20N.m。分辨率：0.001N.m。

   B．控制系统：采用计算机控制和接口板进行数据的采集、保存、处理和打印试验结果及曲线处理。

   C．旋转系统：采用步进Electronics调速电机＋振幅调整器。 摆动角度：±0.5

   D．控温系统：采用Inteligent数字式温控仪表，实时Automatism调整PID控制参数。

温度控制范围 0--200℃ 、 测温控制精度 ≤±0.3℃ 、温度分辩率 0.1℃。

   E. 数据传输方式：RS232传输

   F．显示方式:Vulcanize－105+WIN-XP测试软件计算机屏幕显示，加上优良的用户软��

和先进的硬件设备使得整个测量变得非常方便、快捷、精确和愉快。

   G．模腔：Cr6wv材质，符合GB/T16584－1996标准要求。

   F．测控方式：人性化的测控方式，鼠标即点即用或主机面板轻触按键两种试验方式

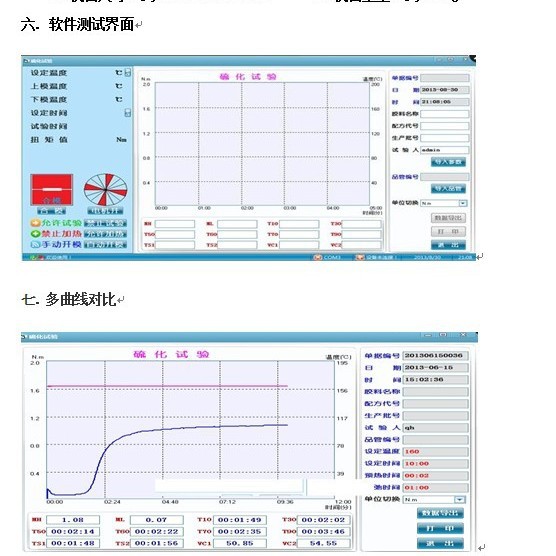

三. 软件功能介绍

   A．测试标准化：符合GB/T16584《橡胶－用无转子硫化仪测定特性硫化》、ISO6502:

1991及ASTMD5289－95 。

   B．试品资料：设定的胶料编号名，如“外胎5号"，“RBS6“等等。用户如需另加标题名称说明打印的图纸时，可设定任何形式的标题文字说明。

   C．高品质功能的特别说明：人性化设计的优良功能是在测试过程中可以修改测量时间，胶料估计20分钟硫化完成，设20分钟测量时间，实做11分钟时发现9分，10分处就已经硫化完成，这时已没必要再往下做，只需“修改测量时间"下的20分为9分或10分，按“送出"，实验立即停止在9或10分上，画出完整硫化曲线，计算出所有数据。如果实验做到18分，19分钟要结束时硫化曲线仍在往上升，硫化还未完成，实验必须再往下做，否则得出的数据是错误的。这时可修改测量时间为25分或更多，让实验继续，直到硫化完成为止。这一功能无疑大大方便了用户，节约了宝贵时间和胶料。

   D．图形曲线尺度自动优化(Auto Scale)，测量完成后，软件将根据测量数值大小按0—5 Mv 0—10Mv 0-20Mv自动调整Y标度，使曲线更美观，多曲线对比，完全不同的胶料，不同的曲线形状，不同的测量时间，亦可进行对比。

   E．数据库：软件预先设定了100个编号的数据库。每一个库可以存入无限组测量数据。面对几个月几年几十年成千上万组数据日后查询方便，用户可以将不同时间段的数据放入不同的数据库中，设定数据库地址的目的就在于此。

   F．测试结束自动存档，测试完毕自动求算t10、t30、t50、t70、t90、ts1、ts2、Vc1、Vc2、最大扭矩、最小扭矩等等。

四. 附件
   A. 硫化仪专用测试软件一份。 B. 电脑一套。(选配)

五. 主要计数指标

   A．测温范围：0℃－200℃               B．测温精度：≤ ±0.3℃

   C．控温精度：≤ ±0.3℃               D．温度分辨率：0.1℃

   E．力矩量程：0－10N.m         F．力矩分辨率：0.001N.m

   G．模腔频率：1.7Hz                   H．振幅：±0.5

   I. 环境温度：0－35℃ 相对湿度<80％   J．硫化时间设定范围：2－300min

   K．配气0.5MPa（气源客户自配）       L．电源 交流220V 800W

   M．机台尺寸：约660×580×1200mm     N．机台重量：约130Kg





门尼试验机



（电脑型）主要技术指标

A．高精度传感器：0~100个门尼值。门尼值精度在±0.5个门尼值以内。分辨率：1/10个门尼值

B．控制系统：采用计算机控制和接口板进行数据的采集、保存、处理和打印试验结果及曲线处理。

C．旋转系统：采用齿数减速Electronics调速电机＋齿数减速机＋减速齿轮。转子转速：2±0.02r/min。

D．控温系统：采用Inteligent数字式温控仪表，实时Automatism调整PID控制参数。

     温度控制范围 0--200℃、测温控制精度≤±0.3℃、温度分辩率 0.1℃。

E. 数据传输方式：RS232传输

F．显示方式:Viscosity－106+WIN-XP测试软件计算机屏幕显示，加上优良的用户软件和先进的硬件设备使得整个测量变得非常方便、快捷、精确和愉快。

G．转子：Cr6wv材质，大转子为Φ38.10 ±0.03 平面齿数24、小转子为Φ30.48 ±0.03 平面齿数19。

F．测控方式：人性化的测控方式，鼠标即点即用或主机面板轻触按键两种试验方式.

二.-门尼粘度计（电脑型）软件功能介绍

A．测试标准化：符合GB/T1232《未硫化橡胶门尼粘度的测定》、GB/T 1233《橡胶胶料初期硫化特性的测定门尼粘度计法》及ISO289、ISO667等标准。

B．试品资料：设定的胶料编号名，如“外胎5号"，“RBS6“等等。用户如需另加标题名称说明打印的图纸时，可设定任何形式的标题文字说明。

C．高品质功能的特别说明：人性化设计的优良功能是在测试过程中可以修改测量时间胶料估计设20分钟测量时间，实测11分钟时发现9分，10分处就已经t18测出，如果是小转子，测量已完成。t35测出，如果是大转子，测量也完成，这时已无必要再往下做，按“送如"，实验立即停止在9或10分上，画出完整门尼曲线，计算出所有数据，并将数据曲线存入数据库。如果20分钟t18或t35没测出，实验将数分、数分自动往下移，（人工修改测量时间也行）直到测出t18 或t35。如果200分钟t18或t35没有测到，将自动结束本次测量。这一功能无疑大大方便了用户，节约了宝贵时间和胶料。

D．图形曲线尺度自动优化(Auto Scale)，测量完成后，软件将根据测量数值大小按0—100Mv 0-200Mv 自动调整Y标度，使曲线更美观，多曲线对比，完全不同的胶料，不同的曲线形状，不同的测量时间，亦可进行对比。

E．数据库：软件预先设定了100个编号的数据库。每一个库可以存入无限组测量数据。面对几个月几年几十年成千上万组数据日后查询方便，用户可以将不同时间段的数据放入不同的数据库中，设定数据库地址的目的就在于此。

F．测试结束自动存档，测试完毕自动求算最大门尼、最小门尼、tH、tL、Mend、Tend、△15、△30、M(1+4)、M(1+5) 、M(1+6)、M(1+7)、M(1+8)、M(1+F)等等。



三.门尼粘度计（电脑型）附件



设备的组件配置
序号	专案	配置
1	控制系统	采用模块一体化控制系统
2	传感器	高精度测力传感器
3	芯片	采用德国贺利氏PT100芯片
4	软件系统	(东洋公司自主研发软件)
5	计算机（测试专用电脑）	内存4G、英特尔四核CPU、华擎主板、硬盘1000G、 19寸液晶显示器
6	中文操作说明书一份



四.门尼粘度计（电脑型）主要计数指标

A．测温范围 0--200℃

B．测温精度≤±0.3℃

C．控制精度≤±0.3℃

D．温度分辩率 0.1℃

E．力矩量程 0—100 门尼值

F．标定精度 100±0.5 门尼值

G．转子转速 2±0.02 转/分

H．测量时间 0—200分分辨率 1秒

I．环境温度 0--35 ℃

J．相对湿度 <80%

K．试验压力 11.5KN ±0.5KN

L．配气 0.45—0.6MPA

M．电源交流220V 1KVA

N．机台尺寸：约660×570×1200mm，机台重量：约150Kg
