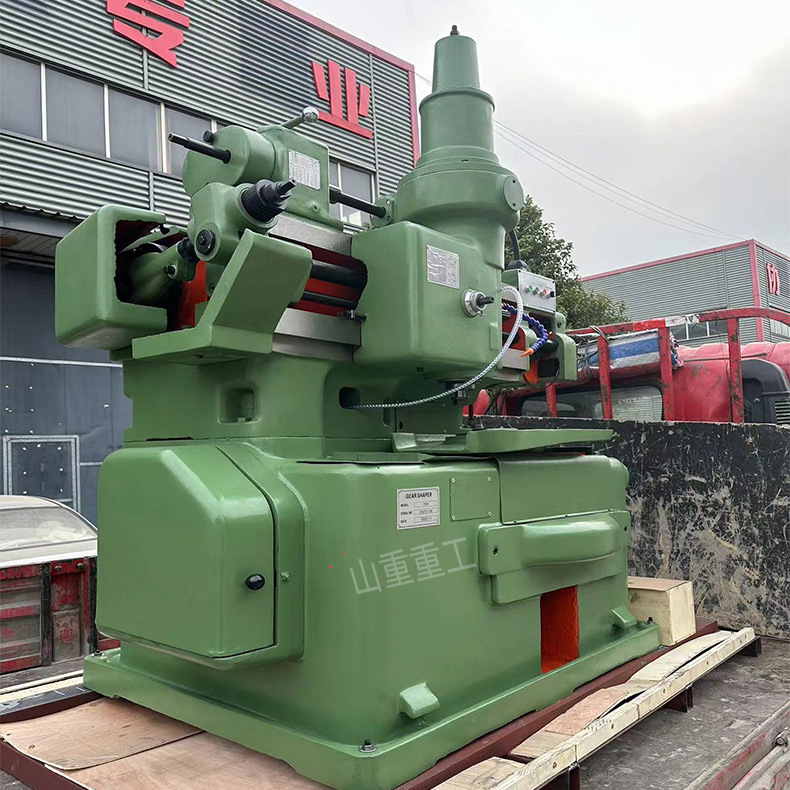

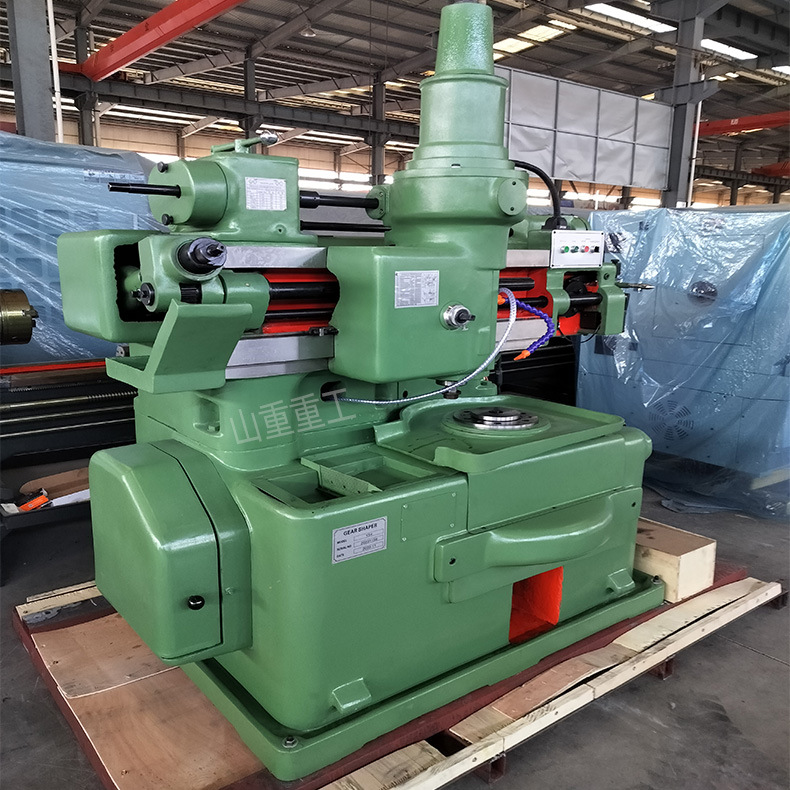

Малый хоббинг станок Y54 для формирования прямозубых цилиндрических зубчатых колес 5120
Цена
¥65000.00 / ≈ 790 629 ₽
MOQ: 1 pcs
1шт - ¥65000.00
Продавец
山东山重机床有限公司
Рейтинг
0
Продано
0
Всего
В наличии
10
SKU суммарно
Offer ID: 922735072143
Оформить заказ
Модель:
| Изображение | Модель | Цена (CNY / RUB) | В наличии | SKU ID | Кол-во / Корзина |
|---|---|---|---|---|---|
📦 | Y54 | 1шт: ¥65000.00 | 10 | 5963676490582 |
Статистика продавца
4.0
Сервис
Источник: API 1688
3.0
Логистика
Источник: API 1688
5.0
Споры
Источник: API 1688
3.0
Оформление
Источник: API 1688
4.0
Консультация
Источник: API 1688
0%
Повторные покупки
Источник: API 1688
3.6
Постпродажное
Источник: API 1688
Свойства товара
Тип Gear hobbing machine
Номер товара Y54
Бренд Mountain heavy work
Мощность главного двигателя 4
Вес 3000
Максимальный модуль обработки 6
Диапазон обрабатываемого диаметра 550
Уровень точности обработки 5
Тип обрабатываемых зубчатых колес Extended cycloidal gear, Arc teeth, Straight teeth, Helical teeth, Bevel gear
Максимальное количество обрабатываемых зубьев 200
Форма управления Artificial
Форма компоновки Vertical
Тип питания Hydraulic
Материал объекта Metal
Тип продукта Brand new
Есть в наличии? No
Послепродажное обслуживание The whole machine has a one-year warranty
Объект действия Gear
Описание товара
一、产品介绍

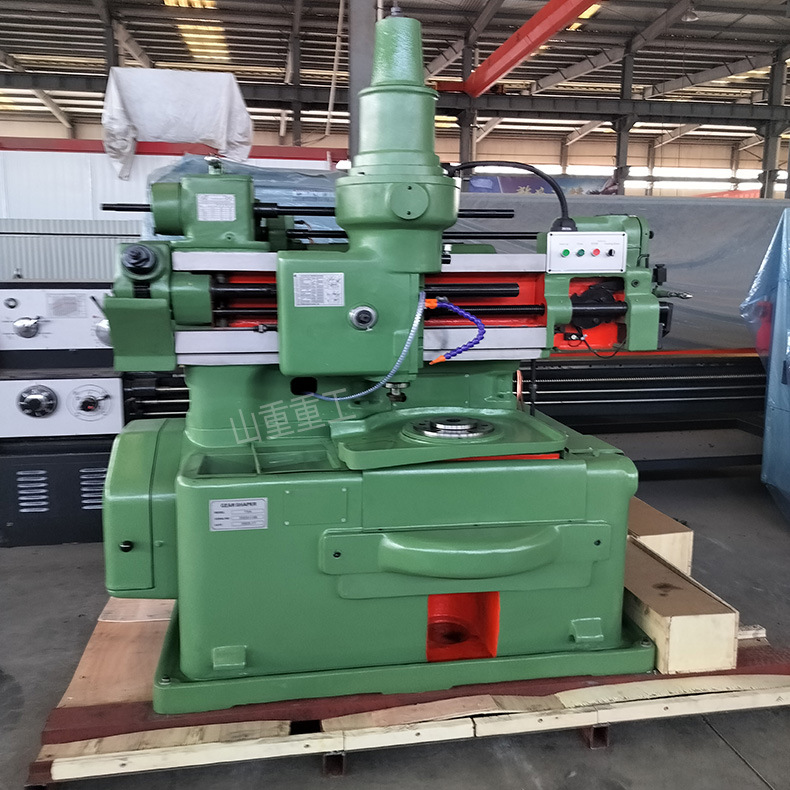

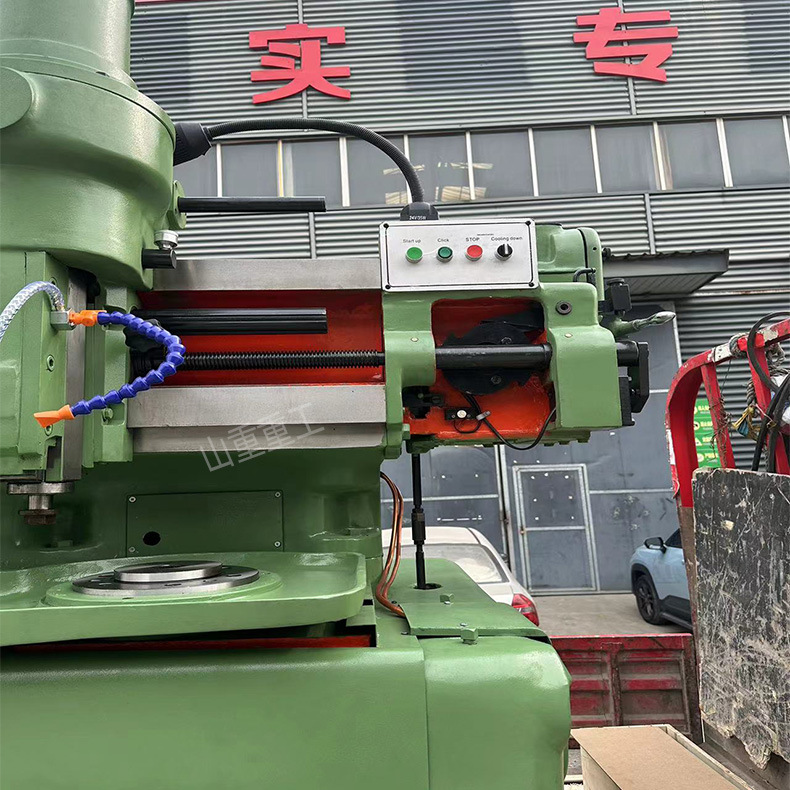

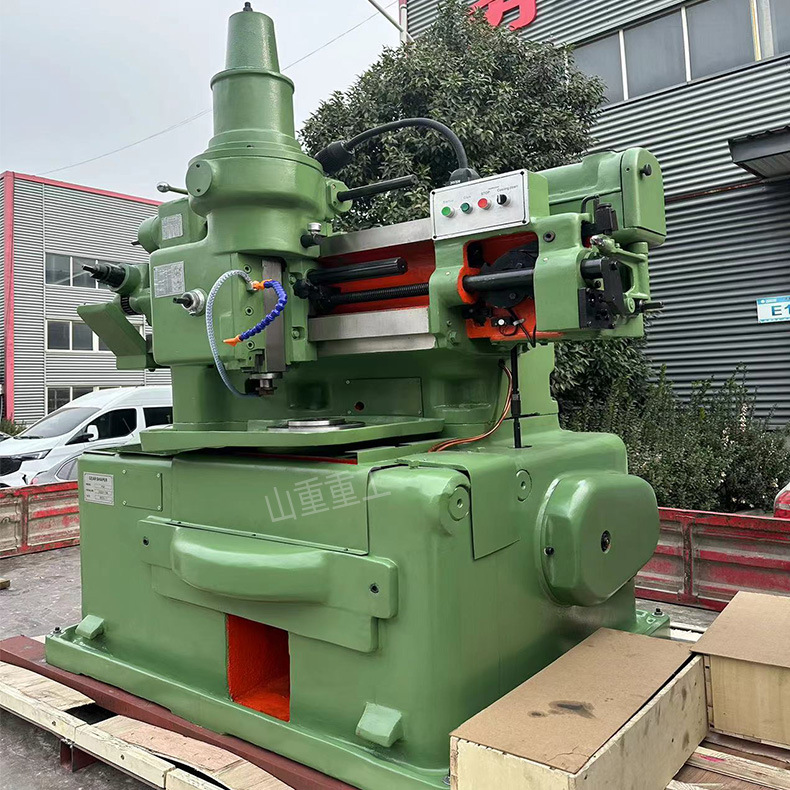

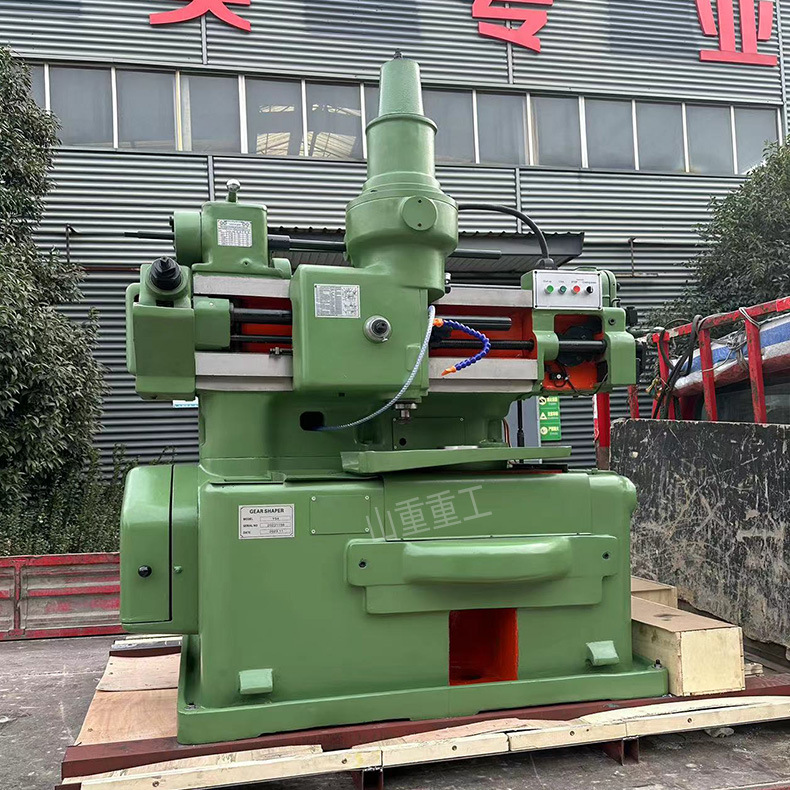

Y54插齿机是用于精加工或粗加工外咬合直齿圆柱齿轮，尤其便于加工内齿轮、双联齿轮和多联齿轮，当在刀轴装置螺旋形导轨和安装具有螺旋角的刀具时，可以加工螺旋齿轮。
插齿加工的原理是两个齿轮无间隙咬合，其一是插齿刀，另一个是被加工齿轮。插齿加工是按滚切法进行的。如果插齿刀与被加工齿轮旋转时不成一定的比例进行，那么被加工件就会被多切或少切而产生误差。为了减少这些误差，提高齿轮加工精度，就必须对这些误差产生的原因进行分析。
三、技术参数
|
最大工件直径（mm） |
外齿合 |
500 |
|
内齿合 |
550 |
|
|
加工齿轮模数 |
2-6 |
|
|
最大加工齿宽（mm） |
105 |
|
|
插齿刀往复行程数 （往复/min） |
125-359（4级） |
|
|
插齿刀最大行程（mm） |
125 |
|
|
每行程圆周进给量（mm） |
0.17-0.44（6级） |
|
|
每行程径向进给量（mm） |
0.024-0.095 |
|
|
让刀量（mm） |
>0.50 |
|
|
主电动机功率（KW） |
2.2 |
|
|
精度等级 |
7级 |
|
|
表面粗糙度（Ra(μm)） |
1.6 |
|
