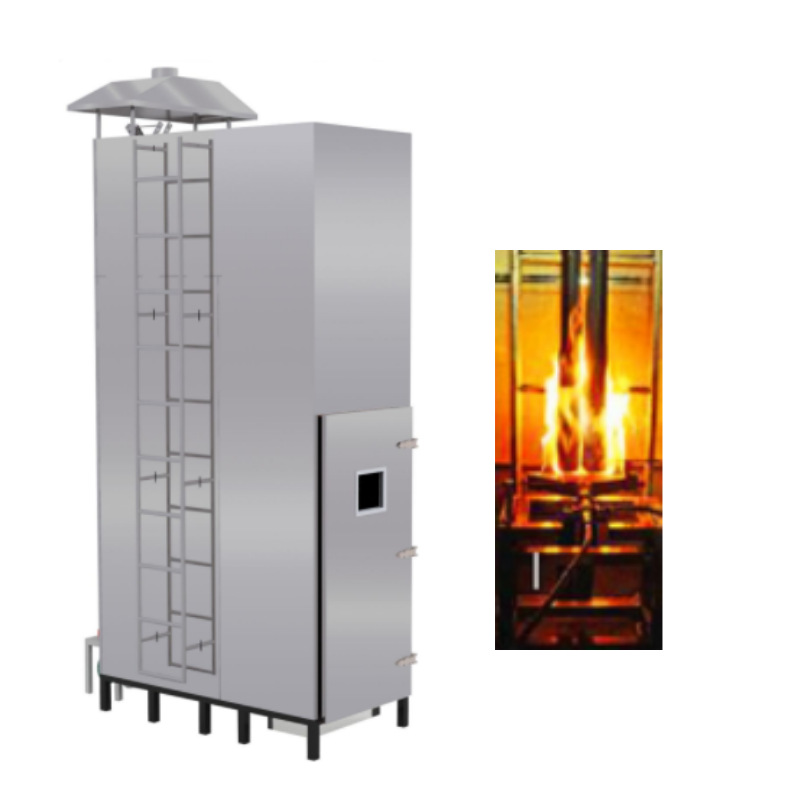

Установка для испытания горения проводов и кабелей Вертикальное горение проводов Испытание огнестойкости
Offer ID: 926377458332
Оформить заказ
| Изображение | Спецификация | Цена (CNY / RUB) | В наличии | SKU ID | Кол-во / Корзина |
|---|---|---|---|---|---|
📦 | 1300X2300X4500CM | ¥158000.0 / ≈ 1 909 214 ₽ | 10 | 5975198351964 |
Статистика продавца
Свойства товара
Описание товара
CG2504成束电缆燃烧试验装置
一、概述：
依据GB/19666-2019《阻燃和耐火电线电缆或光缆通则》、GB/T 18380.31-2022 电缆和光缆在火焰条件下的燃烧试验 第31部分：垂直安装的成束电线电缆火焰垂直蔓延试验 试验装置、GB/T 18380.33-2022 电缆和光缆在火焰条件下的燃烧试验 第33部分：垂直安装的成束电线电缆火焰垂直蔓延试验 A类、GB/T 18380.34-2022 电缆和光缆在火焰条件下的燃烧试验 第34部分：垂直安装的成束电线电缆火焰垂直蔓延试验 B类、GB/T 18380.35-2022电缆和光缆在火焰条件下的燃烧试验 第35部分：垂直安装的成束电线电缆火焰垂直蔓延试验 C类、GB/T 18380.36-2022 电缆和光缆在火焰条件下的燃烧试验 第36部分：垂直安装的成束电线电缆火焰垂直蔓延试验 D类 等标准的试验要求规定设计。
二、技术参数：
1、 电源:AC 380V, 50HZ, 16A
2、 燃烧室尺寸:1000±100(W) x 2000±100(D) x 4000±100(H) mm；
3、 燃烧试验箱体的底部按标准要求设置进气系统，由进气风机和横截面240cm²金属导管组成。
4、 进风导管上设置测量风速的测量孔，用于测量金属导管中的风速。
5、 在试验箱顶部的后测设有一个（300±30）mm×（1 000±100）mm的出气口
6、 箱体板面外层A3钢板，中间50mm隔热保温材料，内层304不锈钢。
7、 配备标准要求的钢梯共两副：钢梯（宽(500±5)mm的标准钢梯和宽(800±10)mm的宽型钢梯各1套。
8、 试验箱内侧安装有热电偶，用于监测燃烧试验时箱体内的温度，确定试验条件，箱内温度低于5°C或高于40°C时不能进行试验。
9、 试验箱顶风速测量仪，量程0-15m/s，当检测到外部风速大于8m/s时不能进行试验。
10、 燃烧器：带型丙烷燃气喷灯，尺寸257mm ×4. 5mm ，共开孔242个，分三行排列，分别81，80，81个孔，孔的直径6、为1.35mm，孔间距离为3.2mm，文丘里混合器，自动点火装置；
11、 自动点火装置：点火装置与燃气系统自动配合。
12、 固定燃烧喷灯用小车：可根据宽窄钢梯的情形，使用单个燃烧器或双燃烧器。
13、 燃烧器温度测量系统：用于监测试验时燃烧器的工作状态。
14、 丙烷流量为13.3±0.5L/min,空气流量为76.7±4.7L/min
15、 质量流量计（MFM）用于测量燃烧时空气和丙烷质量流量的精确测量和控制。
16、 试验时间：0-99Min可设置；
CG2504成束电缆燃烧试验装置
一、概述：
依据GB/19666-2019《阻燃和耐火电线电缆或光缆通则》、GB/T 18380.31-2022 电缆和光缆在火焰条件下的燃烧试验 第31部分：垂直安装的成束电线电缆火焰垂直蔓延试验 试验装置、GB/T 18380.33-2022 电缆和光缆在火焰条件下的燃烧试验 第33部分：垂直安装的成束电线电缆火焰垂直蔓延试验 A类、GB/T 18380.34-2022 电缆和光缆在火焰条件下的燃烧试验 第34部分：垂直安装的成束电线���缆火焰垂直蔓延试验 B类、GB/T 18380.35-2022电缆和光缆在火焰条件下的燃烧试验 第35部分：垂直安装的成束电线电缆火焰垂直蔓延试验 C类、GB/T 18380.36-2022 电缆和光缆在火焰条件下的燃烧试验 第36部分：垂直安装的成束电线电缆火焰垂直蔓延试验 D类 等标准的试验要求规定设计。
二、技术参数：
1、 电源:AC 380V, 50HZ, 16A
2、 燃烧室尺寸:1000±100(W) x 2000±100(D) x 4000±100(H) mm；并在前面开有试验门和观察窗，便于观察试品试验；箱底应高出地面；试验箱的周边应密封，箱底前墙（150±10）mm处开有一个（800±20）mm×（400±10）mm的进气口；
3、 燃烧试验箱体的底部按标准要求设置进气系统，由进气风机和横截面240cm²金属导管组成。
4、 进风导管上设置测量风速的测量孔，用于测量金属导管中的风速。
5、 在试验箱顶部的后测设有一个（300±30）mm×（1 000±100）mm的出气口���与除尘喷淋系统及排风管连接。
6、 箱体板面外层A3钢板，中间50mm隔热保温材料，内层304不锈钢。
7、 配备标准要求的钢梯共两副：钢梯（宽(500±5)mm的标准钢梯和宽(800±10)mm的宽型钢梯各1套。
8、 试验箱内侧安装有热电偶，用于监测燃烧试验时箱体内的温度，确定试验条件，箱内温度低于5°C或高于40°C时不能进行试验。
9、 试验箱顶风速测量仪，量程0-15m/s，当检测到外部风速大于8m/s时不能进行试验。
10、 燃烧器：带型丙烷燃气喷灯，尺寸257mm ×4. 5mm ，共开孔242个，分三行排列，分别81，80，81个孔，孔的直径6、为1.35mm，孔间距离为3.2mm，文丘里混合器，自动点火装置；
11、 自动点火装置：点火装置与燃气系统自动配合。
12、 固定燃烧喷灯用小车：可根据宽窄钢梯的情形，使用单个燃烧器或双燃烧器。
13、 燃烧器温度测量系统：用于监测试验时燃烧器的工作状态。
14、 丙烷流量为13.3±0.5L/min,空气流量为76.7±4.7L/min
15、 质量流量计（MFM）用于测量燃烧时空气和丙烷质量流量的精确测量和控制。
16、 试验时间：0-99Min可设置；
