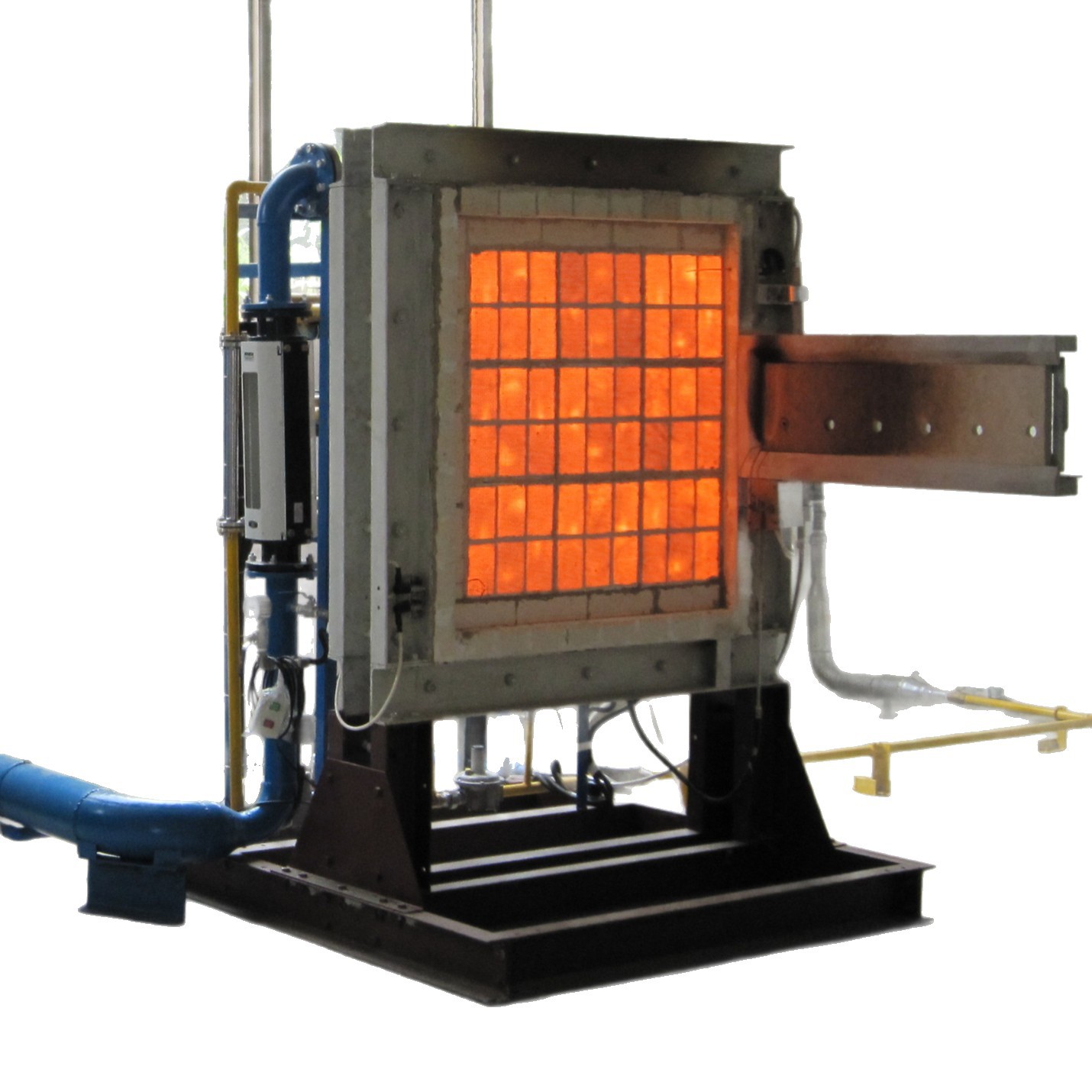

Аппарат для испытания распространения пламени по поверхности строительных компонентов

CG2704建筑构件表面火焰蔓延试验装置





一、概述：



     依据BS476-7相关标准要求，进行建筑构件材料表面火势蔓延的试验。设备由垂直安装的辐射热源板及样品支架构成。辐射板热源由可燃性气体和空气混合燃烧提供。适用于墙面材料暴露表面、保温材料暴露表面和天花板材料暴露表面侧向延伸并基于速度和延伸长度确定燃烧等级。





二、技术参数：



      1.电源AC220V±10%  50Hz

      2.辐射热源板（主火源）：面积：850㎜×850㎜

      3. 辅助燃烧器（次火源）：内径为3毫米，外径为6.4毫米。放置在离样品表面(28 ± 2)毫米的地方，高于试品安装架下边缘(6 ± 2) mm，距安装架垂直边缘（15 ± 5) mm的。

     4. 试样安装板：是一与辐射板相对形成转轴的水冷式钢架面板，上通冷却水。安装板跟试品在它们的顶部和底部边缘重叠20 ± 5 mm保持试品周边冷却，并以弹簧加载夹具夹住样品

     5.   冷却水温：应可调控，保证试验期间最高不能超过35°。

     6.   火焰和燃气关联保护开关及装置（含次火源、供气、停气控制按钮）

     7.   热通量测量系统（进口水冷式热流传感器）

     8.   试验室本体由底架、辐射热源板、热源供气系统（包括燃气、空气及混合装置），燃气流量控制系统（压力和流量控制）、试品安装板、冷却水系统（包括水路、水泵和水冷却装置等）和试验校对板。

     9.   试��测试控制系统由压力采样系统、温度采样控制系统、信号采集系统、电脑系统、配以设计合理的测试及采样电路组成。
