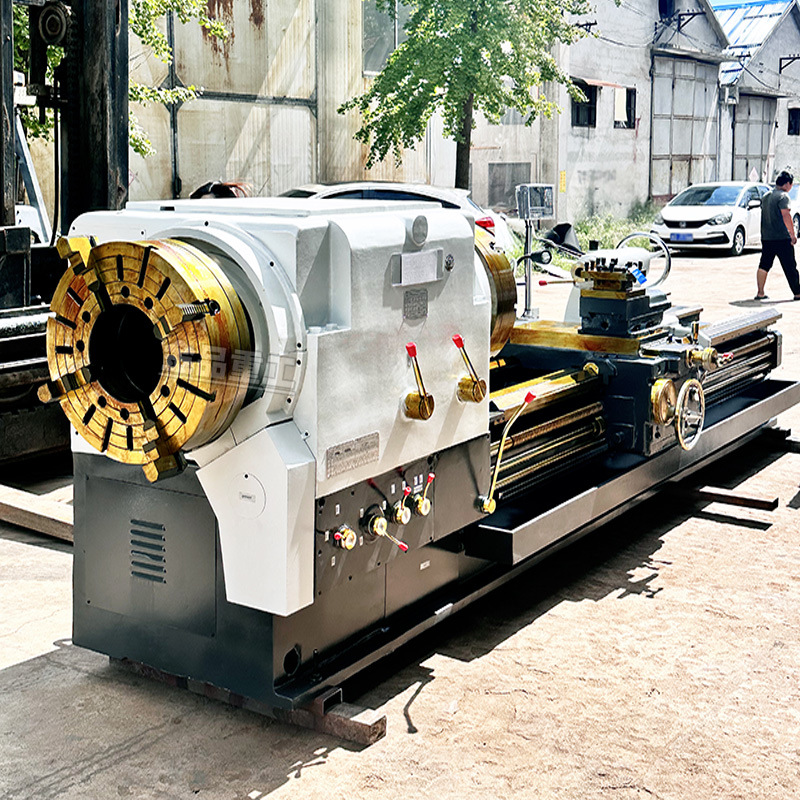

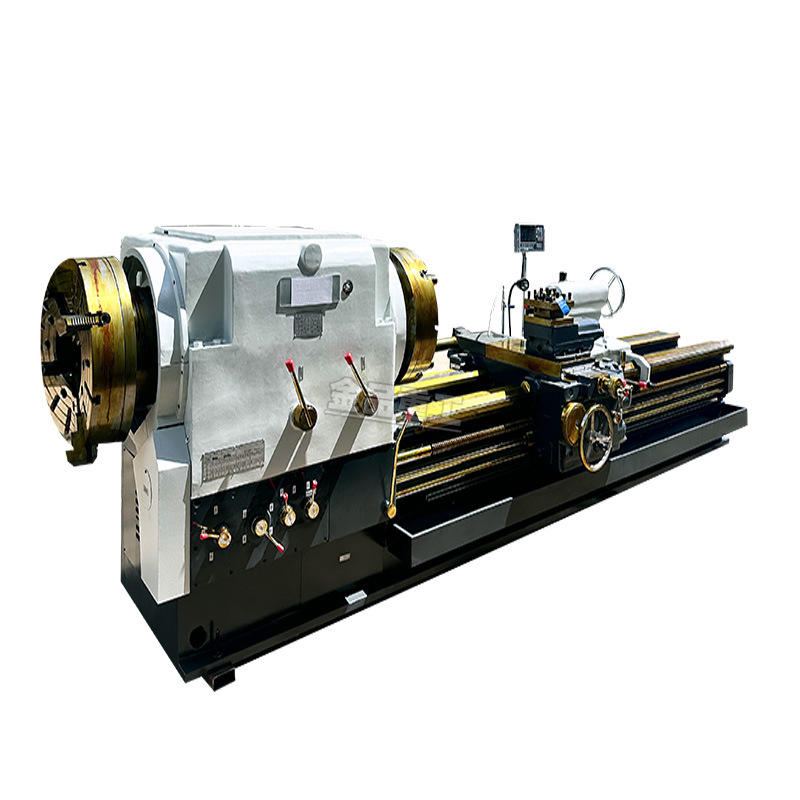

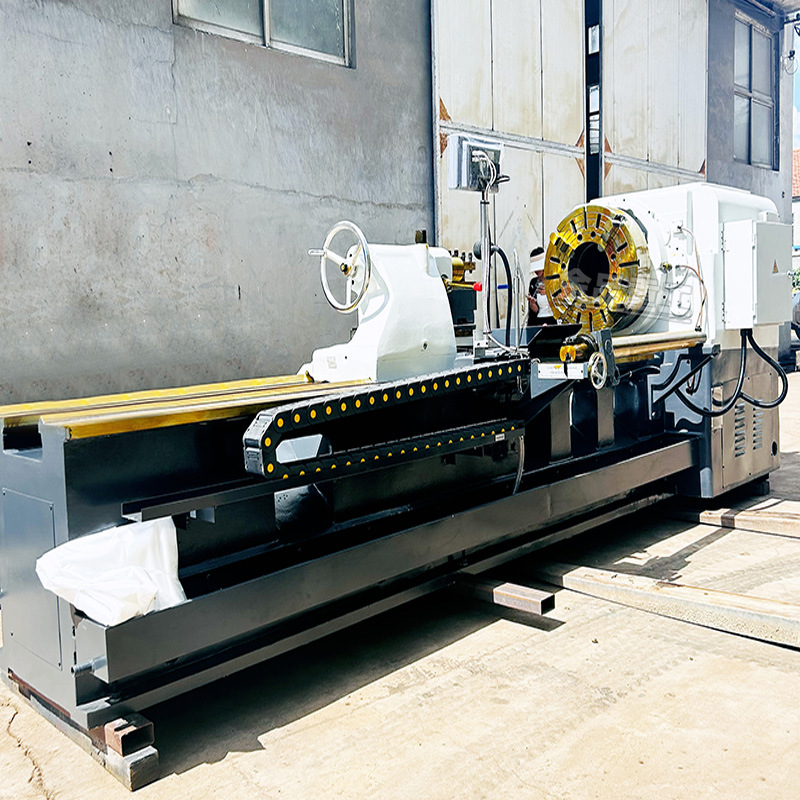

Мощный производитель токарного станка для труб Q1330X1500, токарный станок для труб Q1332, токарный станок с большим отверстием
Offer ID: 942962916078
Оформить заказ
| Изображение | Спецификация | Цена (CNY / RUB) | В наличии | SKU ID | Кол-во / Корзина |
|---|---|---|---|---|---|
📦 | Q1327 | 1шт: ¥168000.00 | 10 | 5842800513724 |
Статистика продавца
Свойства товара
Описание товара
|
主要技术参数 |
SPECIFICATIONS |
Units |
Q1313 |
Q1319 |
Q1322 |
Q1325 |
Q1327 |
|
床身上最大回转直径 |
Swing over bed |
mm |
630/800 |
630/800 |
630/800 |
800 |
800 |
|
横滑板上最大回转直径 |
Swing over cross slide |
mm |
340/520 |
340/520 |
340/520 |
480 |
480 |
|
最大工件长度 |
Distance between centers |
mm |
1500/3000 |
1500/3000 |
1500/3000 |
1500/3000 |
1500/3000 |
|
加工管螺纹直径范围 |
Pipe threading range |
mm |
30-126 |
50-193 |
50-220 |
120-250 |
130-270 |
|
床身导轨宽度 |
Guideway width |
mm |
550 |
550 |
550 |
600 |
600 |
|
床身承重范围 |
Max.Load capacity |
kg |
3000 |
3000 |
3000 |
4000 |
4000 |
|
主轴孔径范围 |
Spindle bore |
mm |
130 |
200 |
230 |
255 |
280 |
|
主轴转速级数 |
Spindle speed steps |
- |
正转FWD.18档/反转REV.9档 |
4档变频/VF.4 steps |
4档变频/VF.4 steps |
4档变频/VF.4 steps |
4档变频/VF.4 steps |
|
主轴转速范围 |
Spindle speed range |
rpm |
30-650 |
20-550 |
20-550 |
20-420 |
20-420 |
|
卡盘规格 |
Chuck |
mm |
φ400手动三爪/3-jaw manual |
φ520手动四爪/4-jaw manual |
φ520手动四爪/4-jaw manual |
φ630手动四爪/4-jaw manual |
φ630手动三爪/3-jaw manual |
|
刀架类型 |
Turret/tool post |
- |
4工位刀架/Manual 4 position |
4工位刀架/Manual 4 position |
4工位刀架/Manual 4 position |
4工位刀架/Manual 4 position |
4工位刀架/Manual 4 position |
|
刀具尺寸 |
Tool shank size |
mm |
30x30 |
32x32 |
32x32 |
32x32 |
32x32 |
|
X轴行程 |
X axis travel |
mm |
320/420 |
320/420 |
320/420 |
420 |
420 |
|
Z轴行程 |
Z axis travel |
mm |
1350/2850 |
1350/2850 |
1350/2850 |
1350/2850 |
1350/2850 |
|
X轴进给级数/范围 |
X axis feedsteps/range |
mm/r |
22/0.02-0.45 |
22/0.02-0.45 |
22/0.02-0.45 |
22/0.02-0.45 |
22/0.02-0.45 |
|
Z轴进给级数/范围 |
Z axis feedsteps/range |
mm/r |
26/0.07-1.33 |
26/0.07-1.33 |
26/0.07-1.33 |
26/0.07-1.33 |
26/0.07-1.33 |
|
X轴快速进给速度 |
X axis rapid traverse |
mm/min |
2300 |
2300 |
2300 |
2300 |
2300 |
|
Z轴快速进给速度 |
Z axis rapid traverse |
mm/min |
4000 |
4000 |
4000 |
4000 |
4000 |
|
公制螺纹种类/范围 |
Metric threadkinds/range |
mm |
52/1-24 |
1-15 |
1-15 |
1-15 |
1-15 |
|
英制螺纹种类/范围 |
Inch threadkinds/range |
T.P.I |
40/28-2 |
14-1 |
14-1 |
14-1 |
14-1 |
|
尾座套筒直径 |
Tailstock quill diameter |
mm |
100 |
100 |
100 |
120 |
120 |
|
尾座套筒锥度 |
Tailstock quill taper |
- |
MT5 |
MT5 |
MT5 |
MT6 |
MT6 |
|
尾座套筒行程 |
Tailstock quill travel |
mm |
250 |
250 |
250 |
250 |
250 |
|
主轴电机 |
Main spindle motor |
kW |
11 |
11 |
11 |
15 |
15 |
|
快速进给电机 |
Rapid traverse motor |
kW |
0.3 |
0.3 |
0.3 |
1.1 |
1.1 |
|
冷却泵电机 |
Coolant pump motor |
kW |
0.125 |
0.125 |
0.125 |
0.125 |
0.125 |
|
机床重量 Machine weight |
Weight for 1500 |
kg |
4000 |
4300 |
4500 |
8000 |
8000 |
|
Weight for 3000 |
kg |
5200 |
5500 |
5700 |
9000 |
9000 |
|
|
外形尺寸 Overall dimension |
Dimension for 1500 |
mm |
3700x1500x1500 |
3700x1550x1550 |
3700x1650x1550 |
4100x1700x1600 |
4100x1700x1600 |
|
Dimension for 3000 |
mm |
5200x1500x1500 |
5200x1550x1550 |
5200x1650x1550 |
5600x1700x1600 |
5600x1700x1600 |
