Резистор Bp4-02501/09010 с частотной чувствительностью для воздушного компрессора, морозильника, станка, вытяжного вентилятора

BP4-02501/09010频敏变阻器 用于空压机 冷冻机 机床 抽风机

一、概述

   轻载起动型用于空压机、冷冻机、机床、抽风机等，重载起动型用于球磨机、破碎机、皮带机等

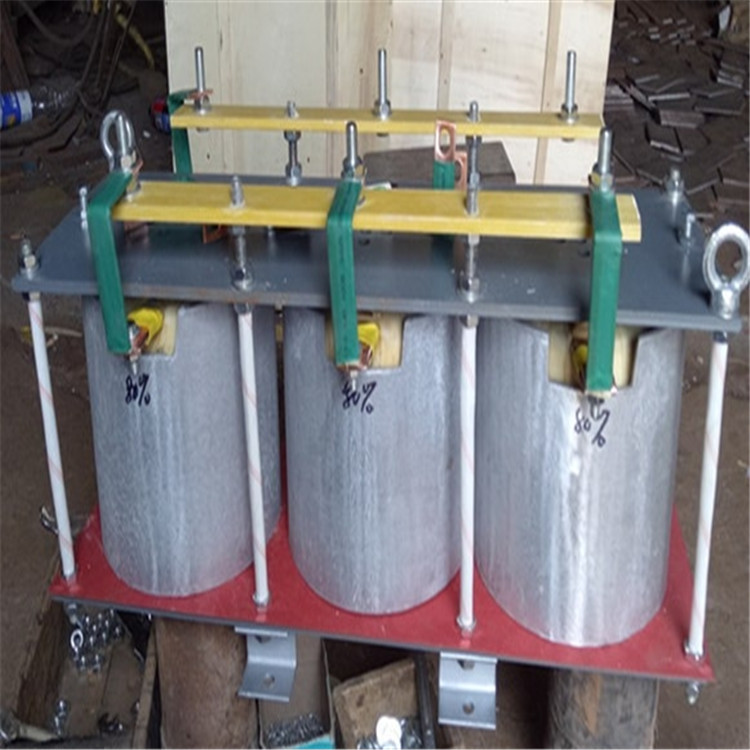

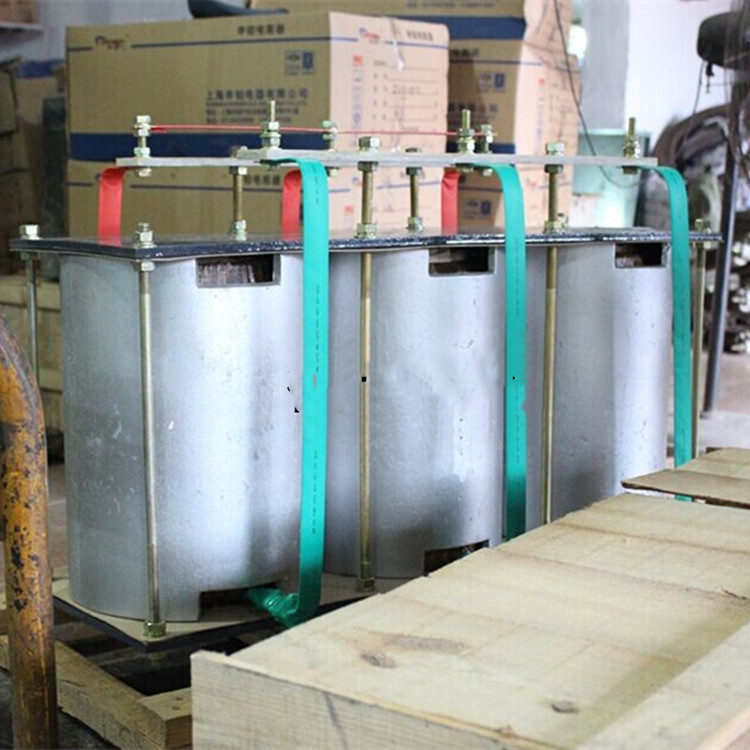

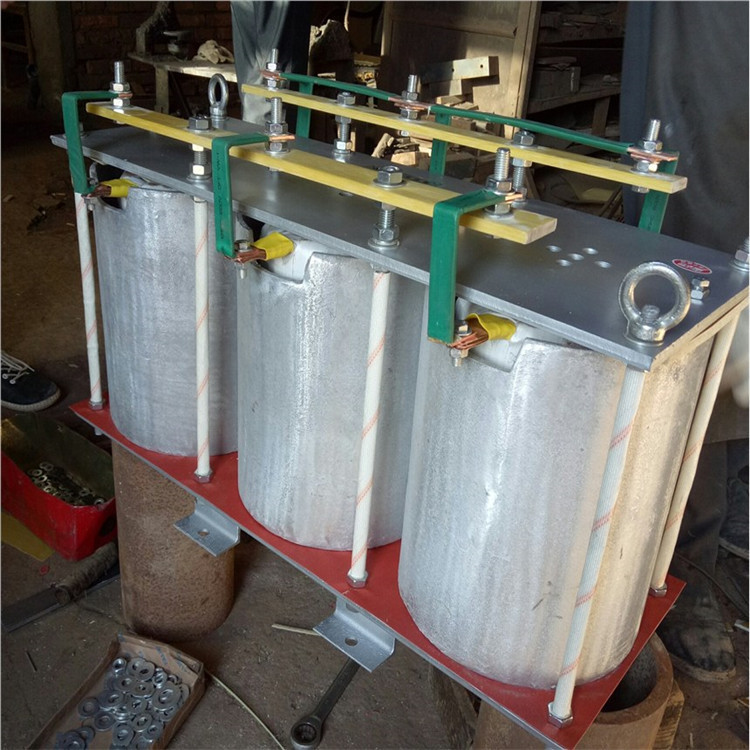

频敏变阻器是一个损耗很大的电抗器，其铁芯采用厚钢管，钢管外装有线圈，即轻载BP4系列频敏变阻器适用于三相交流50HZ，容量14至1000kW的绕线型电动机，接于电动机转子回路中，作为偶尔起动用。本系列频敏变阻器分轻载起动和重载起动两种 。对重载起动变阻器在线圈外加套铝管，铝管为二次短路线圈，它具有提高功率因数和增大起动转矩的作用。

BP4G频敏变阻器起动性能
a）负载系数为0.7-1.0
b）起动力矩倍数为1.2
c）起动电流与切除电流之比，小于2.5倍额定电流
d）允许连续起动三次，但总起动时间不得超过90秒

BP4系列频敏变阻器安装、使用和调整
（一）安装
（1） ；
（2）连接线应按电动机转子额定电流选用相应截面的电缆线；
（3），如其值小于1MΩ时，则须先进行烘干处理方可使用。
（二）使用和调整
（1）电动机刚合闸说跳砸；起动电流太大，起动太快，对机械的冲击过大，可改用较多匝数的抽头。如绕组有几组（几台）并联，可拆掉一组，甚至改为串联。
（2）合闸后电机不起动，起动电流太小，或虽起动，但稳定转速不高，可调整线圈抽头，改用较小匝数抽头；如绕组有几组串联，可拆掉一组，甚至改为串联，或把绕组由Y接法改为Δ接法。
（3）BP4频敏变阻器抽头为：零点、20%、90%、100%，出厂时接线接90%抽头。

重载起动型用于球磨机、破碎机、砖厂、砖窑、碎石机、皮带机等。频敏变阻器是一个损耗很大的电抗器，其铁芯柱采用厚钢管，结铁采用厚钢板组成骨架作为导磁及感应产生涡流的机构，钢管外装有线圈，即轻载起动敏频变阻器。频敏变阻器(以下简称变阻器)适用于容量自22Kw、50Hz、三相交流绕线型异步电动机作为轻载及重轻载偶尔起动用(例如：水泵、空压机、轧钢机、空气压缩机等)，或重复 短期工作制起动用(如：容量自2.2Kw至125Kw的桥式吊车、升降台、矿用传递带等)。第2个数字的含义： 0： 无防护， 没有专门的防护 1： 防滴， 垂直的滴水应不能直接进入电机内部 2： 15o防滴 ，与铅垂线成15o角范围内的滴水，应不能直接进入电机内部 3： 防淋水 ，与铅垂线成60O角范围内的淋水，应不能直接进入电机内部 4： 防 溅 ，任何方向的溅水对电机应无有害的影响 5： 防喷水，任何方向的喷水对电机应无有害的影响 6： 防海浪或强加喷水， 猛烈的海浪或强力的喷水对电机应无有害影响 7： 浸 水 ，电机在规定的压力和时间下浸在水中，其进水量应无有害影响 8： 潜 水 ，电机在规定的压力下长时间浸在水中，其进水量应无有害影响 电机应用中最常用的防护等级
