一、产品结构说明

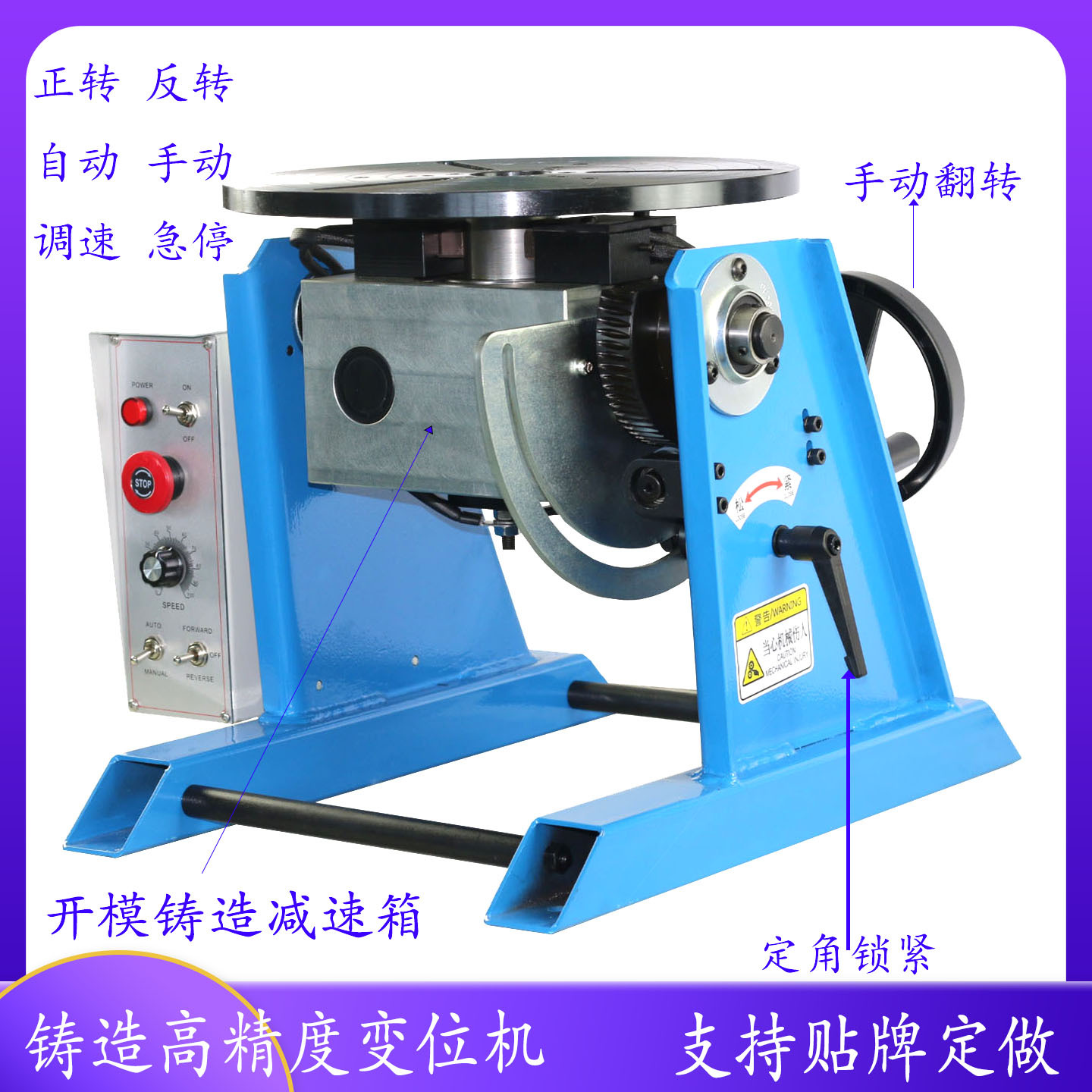

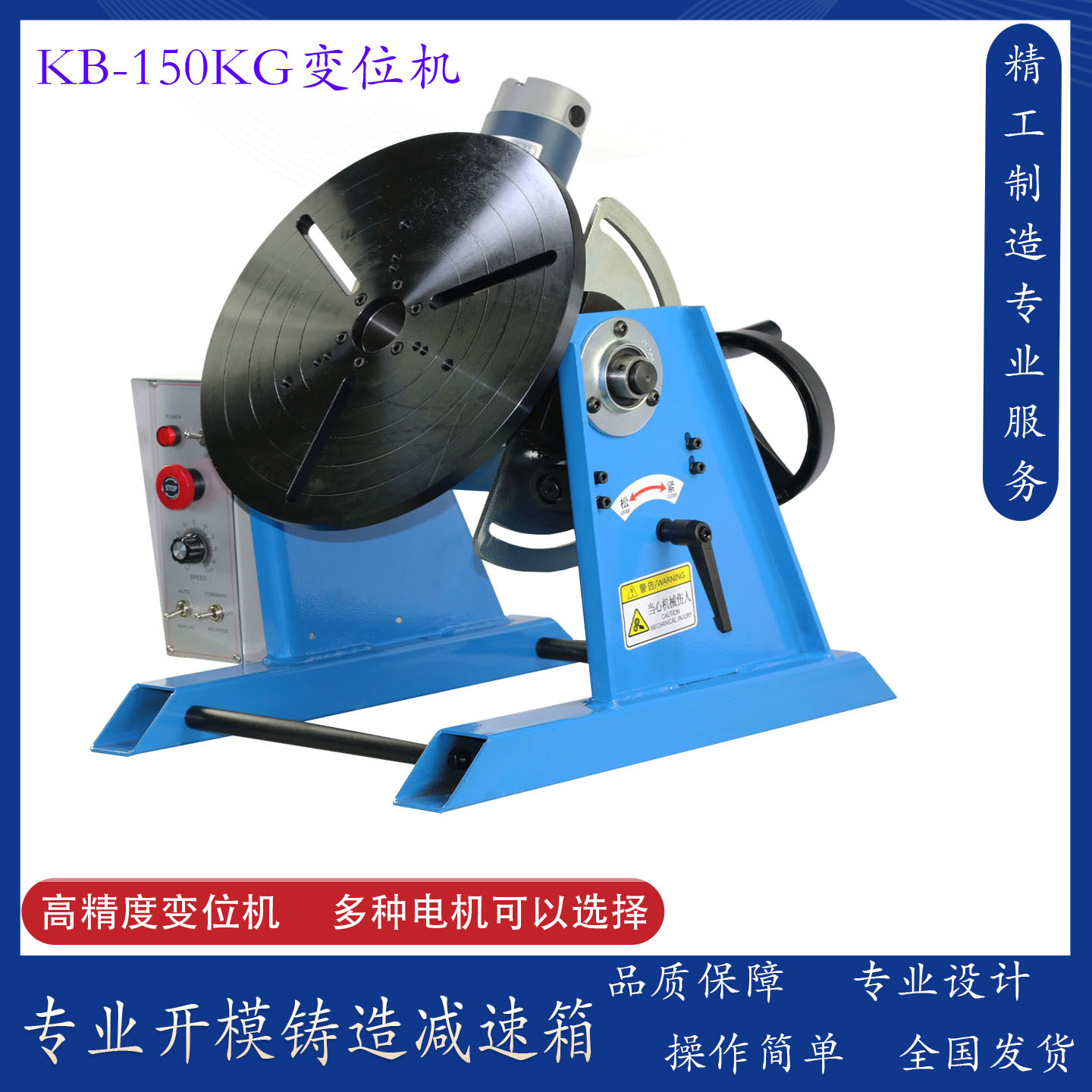

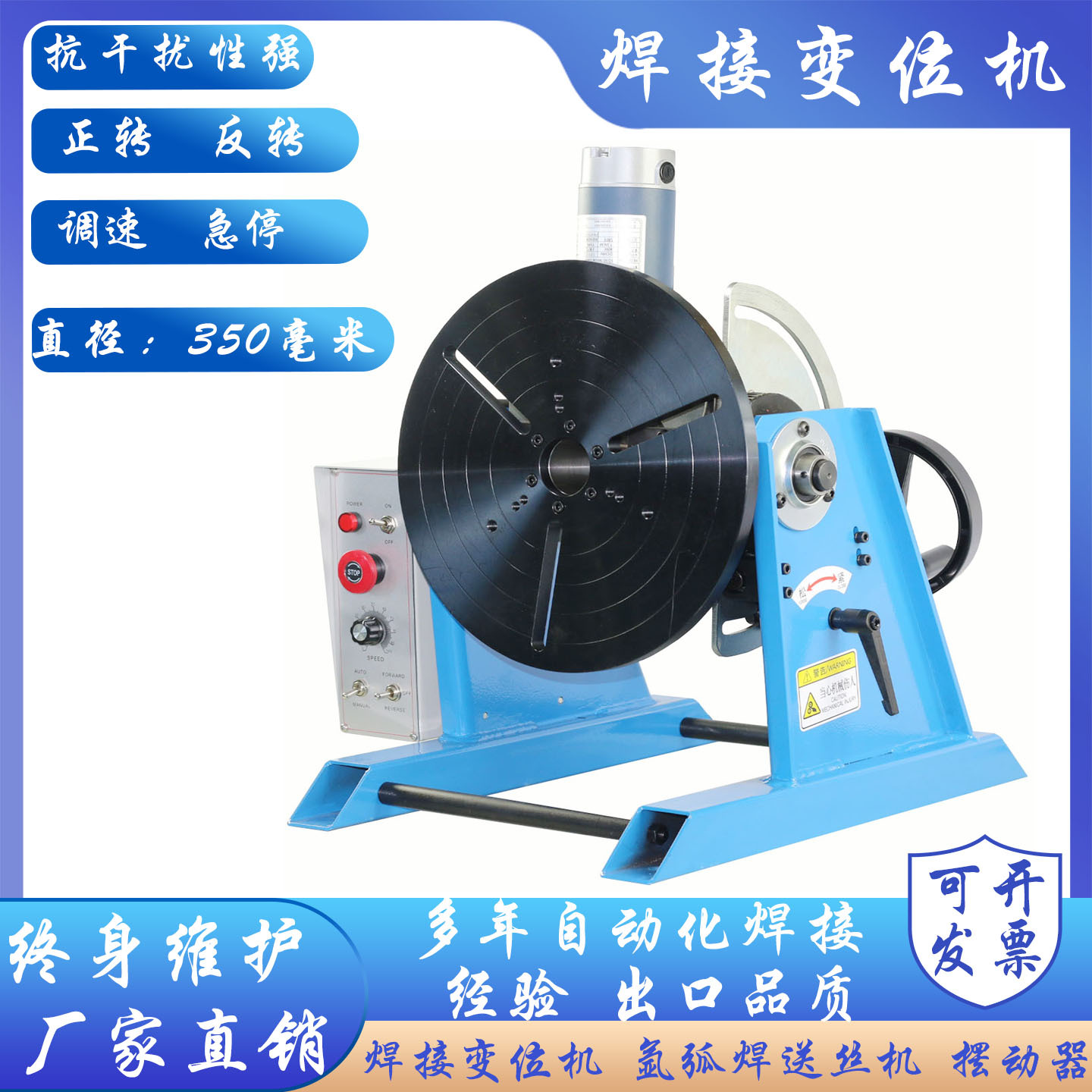

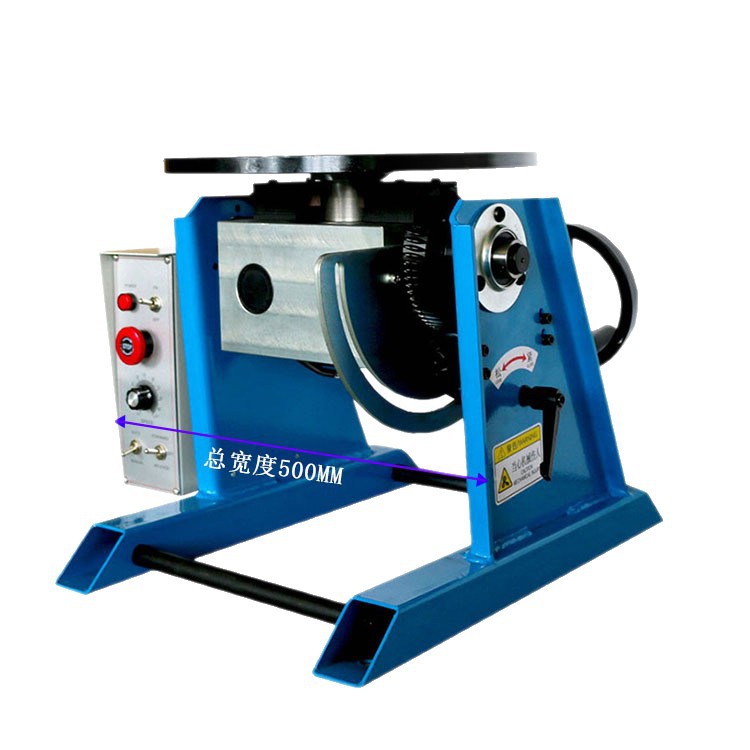

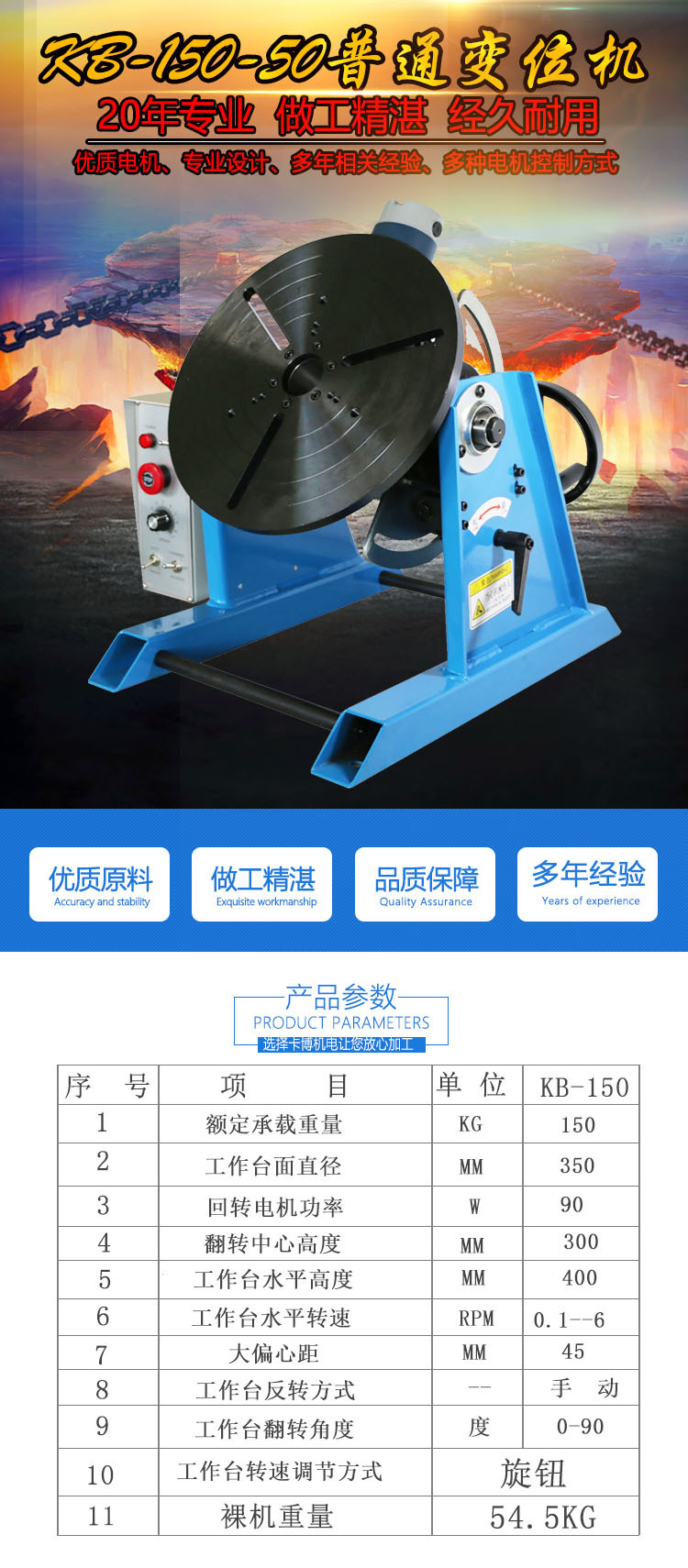

      KB-150型焊接变位机主要由铸造减速箱、翻转机构、机架和电控系统组成。铸造减速箱主要用来驱动工件做回转运动，采用直流电机驱动蜗轮蜗杆减速器，蜗杆减速器输出驱动小齿轮带动工作台面回转，由于减速器采用蜗轮蜗杆减速器具有很强的自锁性，可以使工件处于任意角度，能够定位而不会发生危险下滑。

工作台为焊接结构件，在工作台上加工有三条放射状的形槽，并刻有等距离的同心定位槽，便于不同尺寸的工件装夹定位。工作台的回转具有可调速度功能，调速系统采用台湾进口直流调速器，具有控制简单、可靠、易维护的特点。用户可以根据自身工件的焊接工艺要求，通过控制系统的旋钮实现。机架采用板材及型材拼焊成型，焊接后经退火处理，具有足够的机械强度，并确保长时间使用不变形。回转机构及翻转机构通过轴承座安装在机架上。电控系统由电控箱及手控盒组成。电控箱由滤波器、直流控制器等组成，主要关键电器元器件采用西门子、施耐德等知名品牌，其性能可靠，维修方便。主要用于控制电机通断以实现工艺要求的机械动作，并对驱动电机进行控制和保护。调速系统采用台湾品牌低噪声、高性能、多功能直流控制器，具有宽范围、恒转矩调速特性，调速平稳，无转矩脉动等特性，整体稳定性高，抗干扰能力强。



        本机主要以电器控制箱、左右侧板、法兰盘、驱动箱体、蜗轮蜗杆、手动锁紧装 置、驱动马达、减速机、接地装置几个主要部分组成。



 本机主要特点：



     1、本机采用台湾进口的直流马达（具刹车功能），无惯性定位的问题。







     2、本机转盘轴心采用中心轴承孔设计







     3、盘面采用球墨铸铁，具有不变形、中间配有装夹具时用的卡槽。







    4、本机盘面倾斜机构采用蜗轮蜗杆设计，角度调整容易，倾斜角度准确。







    5、接地组采用铜合金碳刷组成，使焊接时不易断弧。



         1、本设备须有良好的接地。



     2、本设备工作电压为AC 220V/50HZ，切勿接入其他电压电网，否则会使设备无法 正常工作或烧毁控制箱内部电器。



     3、本设备控制箱内部有电，非专业人员不得擅自打开，以免有触电危险。



三、产品使用概述



本产品主要针对各种金属产品圆周焊接的一种辅助设备。它主要是将规则圆周焊 的产品以夹具固定于转盘的盘面同一圆心上，再配以焊接设备而进行圆周焊 接。本机操作简单，稳定性能好，移动方便，是圆周焊的理想设备。

四、产品安装与调试



1、本机两侧板底部配有四个螺丝定位孔。



2、将本机接地铜块与焊机母材线确实接牢。



3、检查电源入力是否和本设备标示电压一致，确定后，再将所焊工件固定于盘 面，确保产品的同心度，调整焊枪及所焊接工件对应位置。



4、根据工件所需焊接角度，将盘面用手轮调节至所需角度。



5、调整完位置后，将焊机连动线一端与控制箱连接，另一端与焊机开关控制部 分连接，再接通电源方可进行焊接。



五、产品的操作与使用



（1）电源指示灯（2）焊接速度 （3）自动/手动开关







（4）电源开关 （5）正转/停止/反转（6）脚踏开关（7）电源入力（8）焊机联动







1、电源指示灯



电源指示灯，指示电源入力；



2、焊接速度



在触摸屏中直接输入；



3、自动/手动开关



自动，即自动旋转；手动，踩下脚踏旋转，放开脚踏停止；



4、电源开关



控制电源入力，“ON”为运行“OFF”为停止。



5、正转/停止/反转



控制设备顺时针运行或停止或逆时针旋转；



6、脚踏开关



连接脚踏开关，在“手动”时脚踏有效；



7、电源入力



8、焊机联动就是 可以和焊机同步



需可靠接地。







六.本设备保修一年，并永久售后服务。
