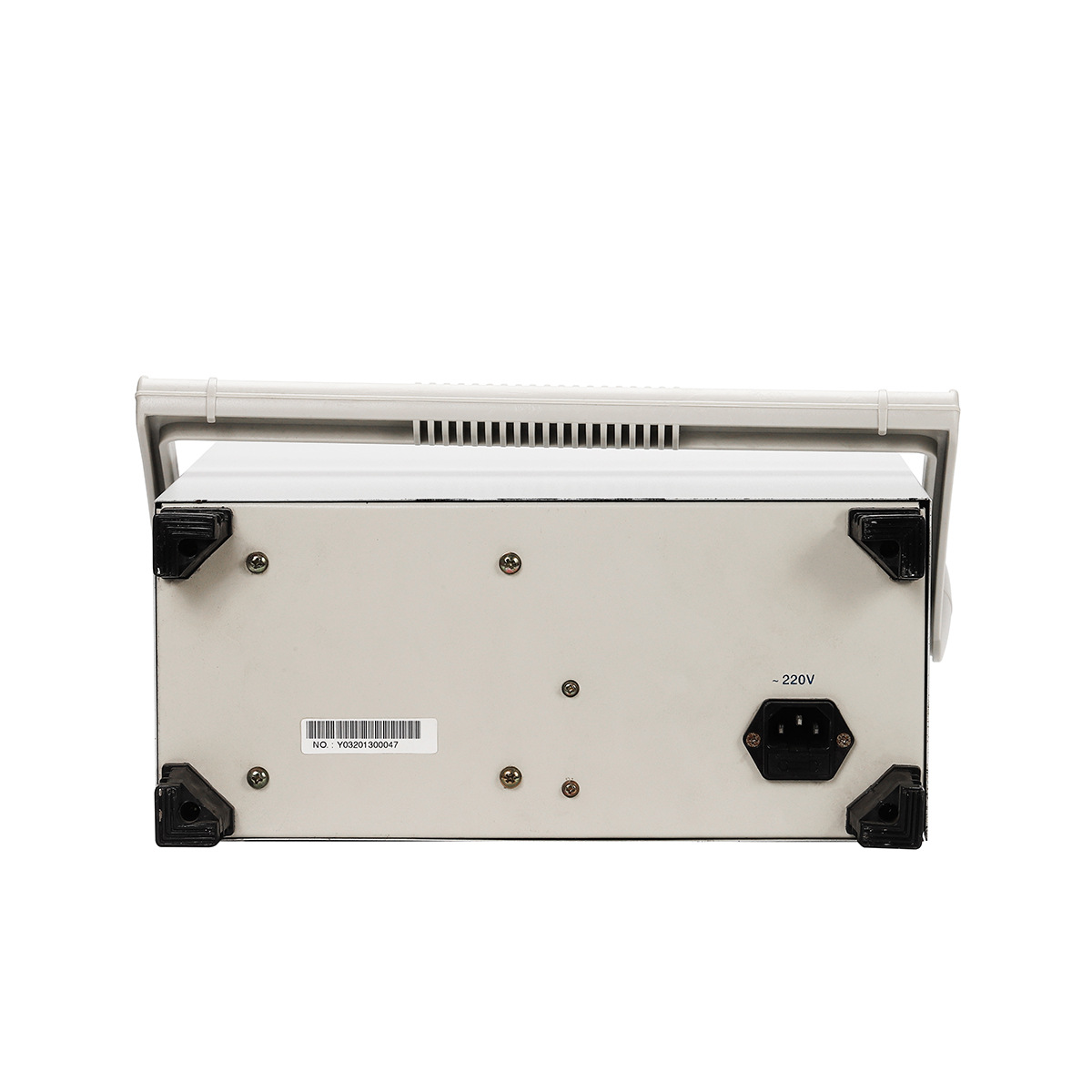

Графопостроитель характеристик транзисторов/полупроводников YD4812

Описание

半导体管特性图示仪是一种用于测量各种半导体管特性曲线和静态参数的测量仪器。本仪器是新一代便携式图示仪，整机采用新颖电路设计技术，除了具备普通图示仪的功能外，还具有外形轻巧、操作简便、性能稳定可靠、性价比高的特点，能满足大部分半导体器件的测试要求。适合于工厂生产线、大专院校、仪器修理业等领域。 主要技术指标 2.1 Y轴系统 集电极电流范围（Ic）：10μA/div～0.2A/div，分14档，误差不超过±5%。扩展×10，误差不超过±10%。 2.2 X轴系统 集电极电压范围（Vc）：0.05V/div～50V/div， 分10档，误差不超过±5%。 基极电压范围（Vbe）：0.05V～0.5V/div，分4档，误差不超过±5%。 2.3阶梯信号 阶梯电流范围：5μA/div～10mA/div，分11档，误差不超过±5%。 阶梯电压范围：0.05V～0.5V，分4档，误差不超过±5%。 每簇级数：0～10级连续可调。 串联电阻：0、10kΩ，误差不超过±10%。 2.4集电极扫描电源 峰值电压：0～50V、0～500V连续可调。 电流容量：0～50V 2A；0～500V 500mA。 功耗限制电阻：约0～100kΩ连续可调。 容性电流：500V时小于5μA。 2.5其他 示波管：15SJ118Y-14（内）。 外型尺寸：430mm×320mm×150mm （D×B×H）。 质量：9.5kg。 电源电压：（220±10%）V。 电源频率：（50±5%）Hz。 联系电话：0511-85124039 手机：18796076266 工作qq:846421225 联系人：徐先生
