Производитель поставляет высокочистый вольфрамовый блок, вольфрамовый порошок, вольфрамовые частицы с равномерным размером

Описание

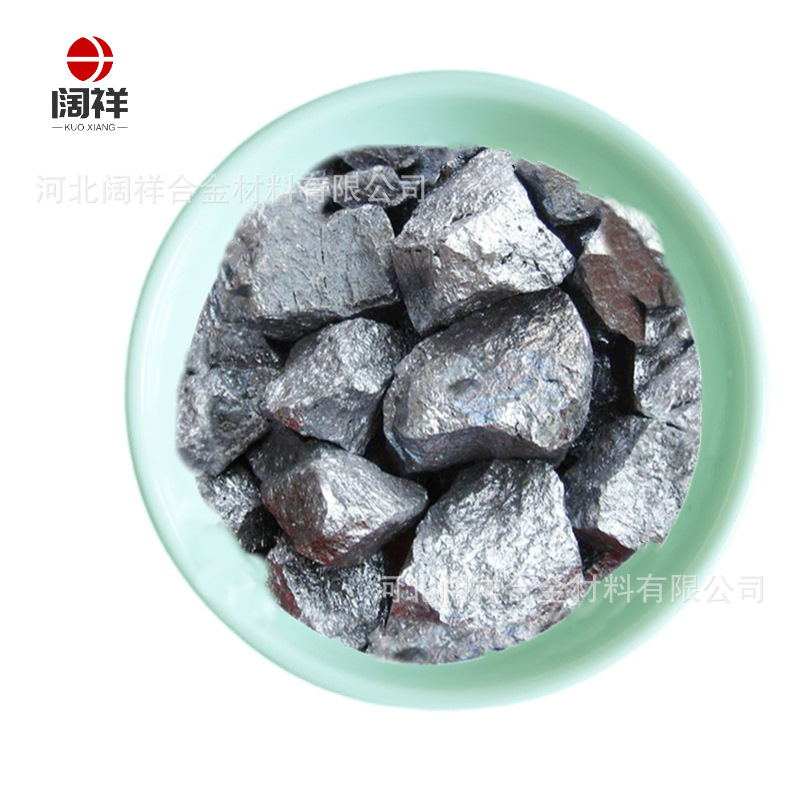

钨铁介绍 ：钨铁粉和块 概述 钨铁属铁合金系列(含钨量为：70%-80%)，是钨和铁组成的合金，用作炼钢的合金添加剂。常用的钨铁有含钨70%和80%两种。钨铁用电炉冶炼，由于熔点高，不能液态放出，所以采用结块法或取铁法生产。20世纪30年代前一般用小型（100～500千伏安）单相电弧炉进行结块法冶炼，后来改用三相电炉，并发展出取铁法。 中国江西、湖南、广东一带有大量钨矿，储量占世界60～70%。1936～1938年在江西吉安筹建钨铁厂，装设采用结块法的2000千伏安三相电炉两台，已大体建成，后因抗日战争的影响而停顿。1955年起吉林铁合金厂开始以取铁法用3500千伏安电炉生产钨铁。 物理状态 钨铁以块状交货，块度范围为10～130mm，小于10×10mm 碎块的量不应超过该批总重量的5%，允许个别块度在一个方向上的最大尺寸为150mm。钨铁块表面应光洁，断面及表面无显著非金属夹杂和锈斑。 生产钨铁的方法 结块法 采用可在轨道上移动、炉体上段可拆的敞口电炉，用碳作还原剂。精钨矿、沥青焦（或石油焦）和造渣剂（铝矾土）组成的混合炉料分批陆续加入炉中，炉内炼得的金属一般呈粘稠状，随着厚度增高，下部逐渐凝固。炉子积满后停炉，把炉体拉出，拆除上段炉体使结块冷凝。然后取出凝块，进行破碎和精整；挑出边缘、带渣和不合格的部分回炉重熔。产品含钨80%左右，含碳不大于1%。 取铁法 适于冶炼熔点较低的含钨70%的钨铁。采用硅和碳作还原剂；分还原(又称炉渣贫化)、精炼、取铁三个阶段操作。还原阶段炉中存有上一炉取铁后留下的含WO3大于10%的炉渣，再陆续加进多批钨精矿炉料，然后加入含硅75%的硅铁和少量沥青焦（或石油焦）进行还原冶炼，待炉渣含WO3降到0.3%以下时放渣。随后转入精炼阶段，在此期内分批加入钨精矿、沥青焦混合料，用较高电压操作，在较高温度下脱除硅、锰等杂质。取样检验，确定成分合格后，开始取铁。过去用钢勺人工挖取铁块投入水池，60年代初吉林铁合金厂改用机械取铁装置，改善了劳动条件。取铁期内仍根据炉况，适当地加进钨精矿、沥青焦料。冶炼电耗约3000千瓦·时/吨，钨回收率约99%。 铝热法 近年来，为了利用废硬质合金粉末钨钴分离提钴后的再生碳化钨，研制出了铝热法钨铁工艺，用再生碳化钨与铁为原料，以铝作还原剂，利用碳化钨中自身的碳和铝燃烧的热能，使原料中的钨和铁转化为钨铁，可节约大量的电能，并降低成本。同时由于原料碳化钨中的杂质远远低于钨精矿的杂质，产品质量均高于以钨精矿为原料的钨铁。钨的回收率也高于以钨精矿为原料的工艺。 钨价昂贵，在生产过程中必须重视提高回收率，不合格产品、渣铁要收集回炉，电炉应有高效率炉气除尘设施，回收含钨粉尘。对相关负责人要求也比较多，较多集中在钢铁英才网。 钨铁化学成分 根据工业用途和使用条件，对不同牌号的钨铁有以下质量要求：

Характеристики
